Kõrgepinge- ja keskpinge elektrisüsteemides ei saavutata ohutust ainult isolatsiooni ja kaitseseadmete abil. Suur osa elektriohutusest sõltub erinevate komponentide mehaanilisest koordineerimisest, mis takistab operaatoritel valesid lülitustoiminguid.
TheMaanduslüliti töömehhanismi blokeerimisseadeon üks neist olulistest ohutuskomponentidest. See on ette nähtud maanduslüliti ja muude lülitusseadmete vahelise tööjärjestuse juhtimiseks, aidates ära hoida ohtlikke toiminguid, nagu maanduslüliti sulgemine, kui vooluahel on endiselt pinge all.
Kuigi see seade on tavaliselt peidetud jaotusseadmete sisse, on sellel oluline roll usaldusväärse töö tagamisel ning nii seadmete kui ka personali kaitsmisel.
A Maanduslüliti töömehhanismi blokeerimisseadeon mehaaniline või elektromehaaniline ohutusmehhanism, mis on paigaldatud jaotusseadmetesse, et koordineerida:
Maanduslülitid
Kaitselülitid
Laadimislülitid
Ühendage lülitid lahti
Kappide uksed ja juurdepääsupaneelid
Selle peamine eesmärk on tagada, et lülitustoimingud järgiksid eelnevalt määratletud ohutusjärjestust.
Näiteks:
Maanduslüliti tuleks sulgeda alles pärast peavooluahela lahtiühendamist.
Ohtliku pinge korral peaks kapiuks jääma lukustatuks.
Kaitselülitit ei tohi sulgeda, kui maanduslüliti on ohtlikus asendis.
Luues töömehhanismide vahel füüsilisi piiranguid, vähendab blokeerimisseade inimlike töövigade võimalust.
Elektriseadmed võivad jääda ohtlikuks ka pärast toite väljalülitamist. Jääkpinge, valed lülitusjärjestused või ootamatu pingestamine võivad tekitada tõsiseid ohte.
Usaldusväärne blokeerimissüsteem aitab lahendada mitmeid levinud probleeme.
1. Takistab valesid lülitustoiminguid
Keerulistes elektrisüsteemides võib operaatoritel olla vaja teha mitu lülitusetappi.
Ilma blokeerimiskaitseta võivad valed tegevused hõlmata järgmist:
Maanduslüliti sulgemine pingestatud vooluringis
Kaitselüliti kasutamine ebaturvalistes tingimustes
Juurdepääsuuste avamine enne maandamise lõpetamist
Blokeerimisseade toimib nagu mehaaniline "reeglihoidja", võimaldades ainult ohutuid toiminguid.
2. Kaitseb elektriseadmeid
Vale lülitamine ei ole ohtlik mitte ainult inimestele, vaid võib kahjustada ka seadmeid.
Võimalike tagajärgede hulka kuuluvad:
Lühised
Kaare vead
Kontakti kahjustus
Isolatsiooni rike
Õigesti kavandatud blokeerimismehhanism aitab pikendada seadme kasutusiga, vähendades ebatavalisi toiminguid.
Tööpõhimõte sõltub jaotusseadme konstruktsioonist, kuid enamik süsteeme kasutab mehaaniliste positsioneerimis- ja lukustuskonstruktsioonide kombinatsiooni.
Mehaaniline blokeering
Mehaanilist blokeerimist kasutatakse laialdaselt selle töökindluse tõttu.

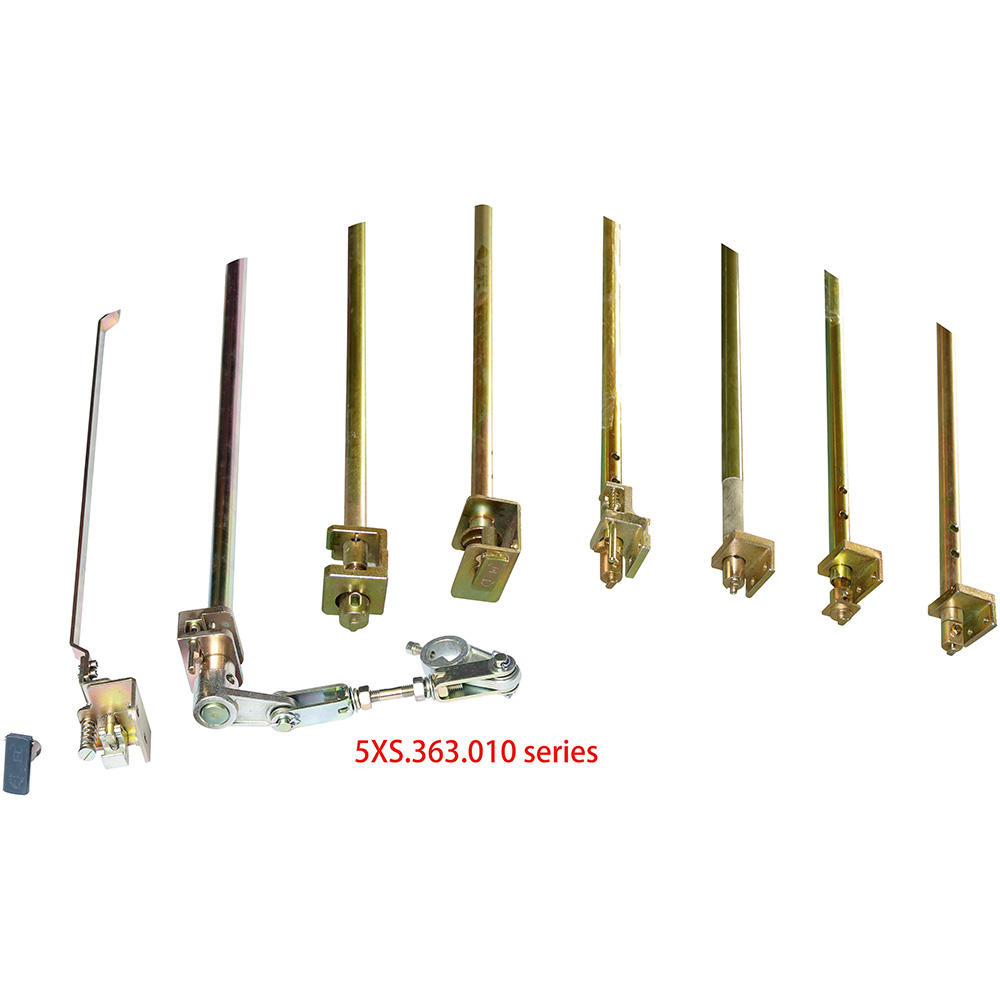

Tüüpiliste komponentide hulka kuuluvad:
Lukustusplaadid
Võllid
Kangid
Nukimehhanismid
Positsiooni indikaatorid
Piiratud plokid
Kui üks komponent liigub teatud asendisse, on teise komponendi töötamine füüsiliselt piiratud.
Näiteks:
Kaitselüliti avaneb.
Lahtilüliti jõuab isolatsiooniasendisse.
Maanduslüliti kasutamine muutub kättesaadavaks.
Maanduslüliti sulgub.
Juurdepääs hooldusele on lubatud.
Elektriline blokeering
Mõned süsteemid kasutavad ka elektrilisi signaale ja andureid.
Komponendid võivad sisaldada:
Abikontaktid
Asendi lülitid
Juhtreleed
Seiremoodulid
Juhtsüsteem kontrollib seadme olekut enne töö lubamist.
Kaasaegse automaatikatehnoloogiaga eeldavad paljud inimesed, et elektroonilised juhtimissüsteemid võivad mehaanilise kaitse täielikult asendada.
Mehaaniline blokeerimine jääb siiski oluliseks, kuna see ei sõltu:
Tarkvara loogika
Sidevõrgud
Kontrollige toite saadavust
Isegi elektrikatkestuse korral võib mehaaniline lukustuskonstruktsioon füüsilise kaitse pakkumist jätkata.
Paljudes ohutuskriitilistes elektrirakendustes pakub mehaanilise ja elektrilise blokeerimise kombineerimine täiendavat kaitset.
Keskpinge lülitusseade
Tavaliselt kasutatakse:
Jaotusvõrgud
Tööstuslikud elektrisüsteemid
Alajaamad
Tehase elektriruumid
Ringi põhiüksused (RMU)
Kompaktsetes jaotusseadmetes aitavad blokeerimisseadmed koordineerida:
Koormuslüliti töö
Maanduslüliti töö
Juurdepääs kaablikambrisse
Metallkattega lülitusseade
Metallkattega ja metalliga suletud süsteemide puhul tagab blokeerimine ohutu töö erinevate kambrite vahel.
Usaldusväärne maanduslüliti töömehhanismi blokeerimisseade peab arvestama mitme teguriga.
Mehaaniline tugevus
Mehhanism peab taluma korduvaid toiminguid ilma deformatsiooni ja rikketa.
Oluliste tegurite hulka kuuluvad:
Materjali valik
Võlli tugevus
Lukustamise täpsus
Kulumiskindlus
Toimingu täpsus
Seade peab õigesti tuvastama lülitite asendid.
Halb positsioneerimise täpsus võib põhjustada:
Mittetäielik lukustus
Vale tegevusluba
Mehaanilised häired
Kasutusiga
Jaotusseadmed võivad töötada mitu aastat, seega vajavad blokeerivad komponendid head vastupidavust.
Disaini kaalutlused hõlmavad järgmist:
Korrosioonikindlus
Määrimisnõuded
Töösagedus
Keskkonnatingimused
Erinevad komponendid võivad sõltuvalt nende funktsioonist kasutada erinevaid materjale.
|
Komponent |
Tavalised materjalid |
|
Lukustusplaadid |
Roostevaba teras, tsingitud teras |
|
Võllid |
Karastatud teras |
|
Vedrud |
Vedruterasest |
|
Korpuse osad |
Terassulamid või tehnilised plastid |
Materjali valik mõjutab:
Mehaaniline tugevus
Korrosioonikindlus
Pikaajaline töökindlus
Kuigi blokeerimissüsteemid on mõeldud pikaks kasutuseaks, on regulaarne ülevaatus siiski vajalik.
Soovitatavad kontrollid hõlmavad järgmist:
Kontrollige mehaanilist liikumist
Veenduge, et:
Võllid liiguvad sujuvalt
Lukud lukustuvad õigesti
Ükski osa pole kinni jäänud
Kontrollige kuluvaid osi
Pöörake tähelepanu:
Vedrud
Pins
Liikuvad liigesed
Hoidke komponendid puhtad
Tolm ja saaste võivad mõjutada mehaanilist liikumist, eriti välis- või tööstuskeskkonnas.
Maanduslüliti töömehhanismi blokeerimisseade ei pruugi olla elektriseadmete nähtav osa, kuid see on tänapäevaste jaotusseadmete oluline ohutuskomponent.
Juhtides maanduslülitite, kaitselülitite ja juurdepääsumehhanismide vahelist suhet, aitab see ära hoida ohtlikke toiminguid, kaitsta elektrivarasid ja parandada hoolduse ohutust.
