A Lülitusseadme kinnitusrõnga kruvion lülitusseadmete sõlmedes kasutatav kinnituskomponent. Sobiva osa valimine nõuab tähelepanu keerme spetsifikatsioonidele, paigaldusgeomeetriale, materjali- ja pinnatöötlusele, mehaanilistele nõuetele ning ühilduvusele kavandatud kapi konstruktsiooniga. Struktureeritud valikuprotsess aitab seadmete tootjatel ja hooldusmeeskondadel vähendada koostevigu, lihtsustada kontrolli ja toetada ühtlast paigalduskvaliteeti.
Valige jaotis, et liikuda otse vajaliku teabe juurde.

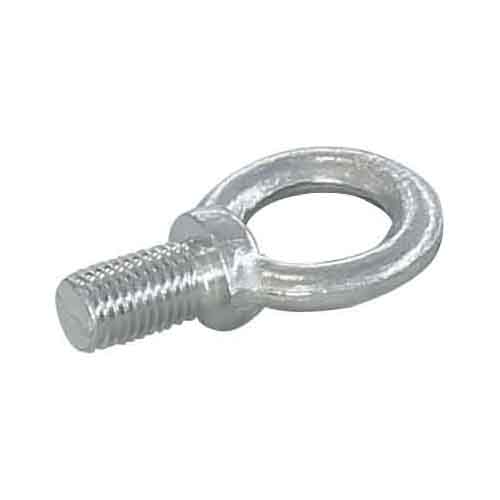

Tooteviide: rõngaskruvi lülitusseadmete kokkupanekuks ja kinnitamiseks.
Elektrikilbid sisaldavad mitut omavahel ühendatud osa, sealhulgas kinnitusplaate, konstruktsioonitugesid, töömehhanisme, katteid ja muid tarvikuid. Iga kinnituspunkt peab vastama selle koostu mehaanilistele nõuetele, kuhu see on paigaldatud.
Rõngakujuline kruvi võib olla kinnitus- või kinnituspunktiks, olenevalt selle konstruktsioonist ja seadme tootja kavandatavast rakendusest. Selle rõnga geomeetriat, keermestatud osa ja kontaktpindu tuleks hinnata koos, mitte käsitleda neid vahetatavate elementidena.
Enne komponendi valimist tehke kindlaks, kas see kinnitab konstruktsiooniosa, toetab lisatarvikut, annab kinnituspunkti või täidab mõnda muud määratletud funktsiooni. Sarnase välimusega kinnitusdetailidel võivad olla erinevad koormusnõuded ja paigalduskorraldus.
Vaadake üle kapi koostejoonis ja komponendi asukoht. Kontrollige, kas kinnitus on koos keermestatud ava, mutri, kronsteini, paneeli või mõne muu kinnituselemendiga. See lihtne samm aitab vältida sobimatust kokkupaneku ajal.
Jaotusseadmete konstruktsioonid varieeruvad olenevalt kapi arhitektuurist ja tootjast. Ühes koostudes kasutatud komponenti ei tohiks automaatselt eeldada, et see ühildub teisega, isegi kui väliskujud tunduvad sarnased.
Kindlaksmääratud osade numeratsiooniga seadmete puhul kontrollige enne asendusriistvara tellimist algset nimetust ja versiooni.
Mõõtmete ühilduvus on üks esimesi tehnilisi kontrolle. Kinnitus võib tunduda sobiv, kuid siiski ei haaku korralikult, ei istu vajalikus asendis ega taga piisavat kontakti kinnituskonstruktsiooniga.
Tootmise tolerantsid mõjutavad sobivust ja koostu järjepidevust. Liigne kliirens võib võimaldada soovimatut liikumist, samas kui liiga tihe sobivus võib paigaldust keerulisemaks muuta või paaritusniite kahjustada. Vastuvõetav hälve sõltub konstruktsioonist ja kohaldatavast tehnilisest spetsifikatsioonist.
Kui joonistel on mõõtmete tolerantsid, kasutage neid aktsepteerimiskriteeriumitena. Vältige lootmist ainult visuaalsele võrdlusele või kulunud komponendi mõõtmisele.
Materjali valik peaks kajastama kinnitusdetaili mehaanilist funktsiooni ja selle töökeskkonda. Mitteväärismetall, tootmisprotsess ja pinnatöötlus võivad mõjutada tugevust, korrosioonikäitumist, kulumiskindlust ja ühilduvust ümbritsevate komponentidega.
Terasest kinnitusdetailid võivad olla asjakohased, kui konstruktsioon nõuab kindlaksmääratud mehaanilist tugevust. Roostevaba terase kasutamist võib kaaluda, kui korrosioonikindlus on oluline, kui selle mehaanilised omadused ja ühilduvus vastavad kasutusnõuetele. Konkreetsete kapisüsteemide jaoks võib olla ette nähtud muid materjale või viimistlusi.
Ühtegi materjali ei tohiks valida ainult üldise märgise alusel. Klassi, vajaduse korral kuumtöötlust, katte spetsifikatsiooni ja nõutavaid mehaanilisi omadusi tuleb võrrelda ettenähtud kasutusega.
Pinnaviimistlus võib aidata kaitsta komponenti korrosiooni ja keskkonnamõjude eest. Toimivus sõltub aga määratud töötlusest, katte paksusest, ettevalmistusprotsessist ja kasutustingimustest.
Kontrollige, kas keermete ümber pole nähtavat roostet, koorumist, ebaühtlast kattekihti, jäsemeid ja kahjustusi. Kui kinnitus on osa elektrilisest ühendusest või maandusest, kontrollige kindlaksmääratud kontakt- ja katmisnõudeid selle asemel, et eeldada, et kaetud pind on sobiv.
Ümbritsev keskkond mõjutab sobivaid materjale, viimistlust ja ülevaatusmeetmeid. Kontrollitud rajatiste sisekapid võivad puutuda kokku erinevate tingimustega kui välistingimustes olevad korpused, mis puutuvad kokku niiskuse, tolmu, temperatuurimuutuste või tööstuslike saasteainetega.
| Valikutegur | Mida kontrollida | Soovitatav tegevus |
|---|---|---|
| Paigaldamine siseruumidesse | Niiskus, kokkupuude tolmuga ja korpuse tingimused | Sobitage viimistlus ja materjal etteantud sisekeskkonnaga. |
| Välispaigaldus | Niiskus, kondensatsioon, temperatuurimuutused ja saasteained | Kinnitage korrosioonikaitset ja keskkonnasobivust. |
| Mehaaniline laadimine | Rakendatavad jõud, vibratsioon ja konstruktsiooninõuded | Kontrollige vajalikke mehaanilisi omadusi ja kinnipidamismeetodit. |
| Elektriline liides | Kliirensi, isolatsiooni, liimimise ja kontakti nõuded | Järgige heakskiidetud elektrilist ja mehaanilist konstruktsiooni. |
| Hooldusjuurdepääs | Tööriistade vahe ja juurdepääs hoolduse ajal | Kontrollige paigaldusjärjekorda ja vaba tööruumi. |
Keskkonnasobivust tuleks hinnata kapi tervikliku projekteerimise osana. Korrosioonikindel kinnitus üksi ei kinnita, et kogu korpus sobib välitingimustes või karmides tööstuslikes tingimustes.
Kinnitusdetailide ühtlane kvaliteet toetab korduvat montaaži ja aitab vähendada paigaldusprobleeme. Kontrollimisel tuleks keskenduda omadustele, mis määravad sobivuse, mehaanilise jõudluse ja ühilduvuse kavandatud seadmetega.
Mitte iga projekt ei nõua sama kontrolliplaani. Kriitiliste seadmete komplektid võivad nõuda dokumenteeritud mõõtmisi, materjalide kontrollimist või täiendavaid mehaanilisi kontrolle. Rutiinsed varuosad võivad järgida kehtestatud sissetuleva kontrolli protseduuri.
Vastuvõtukriteeriumid tuleks kokku leppida enne tootmist või hankimist. Selged kriteeriumid muudavad lihtsamaks kindlaks teha, kas komponent vastab nõutavatele spetsifikatsioonidele ja kas parandusmeetmed on vajalikud.
Struktureeritud ülevaade aitab ostu-, inseneri- ja kvaliteedimeeskondadel töötada samade nõuete alusel. Uue osa määramisel või olemasoleva kinnitusvahendi asendamisel saab rakendada järgmist järjestust.
Komponentide tarnijaga ühenduse võtmisel esitage seadme taotlus, nõutavad mõõtmed, materjali- ja viimistlusspetsifikatsioonid, joonis või osa number ning eeldatavad kontrollidokumendid. Fotod võivad aidata komponendi välimust selgitada, kuid need peaksid pigem täiendama kui asendama mõõtmeteavet.
Erinõuetega koostude puhul tehke kindlaks asenduspiirangud. Visuaalselt sarnane komponent ei ole tingimata heakskiidetud asendus, eriti kui tegemist on mehaaniliste koormustega, elektriliste vahekaugustega või ohutusega seotud funktsioonidega.
Õige komponentide valik on vaid osa usaldusväärsest kokkupanekust. Paigaldustavad peavad järgima seadme tootja jooniseid, hooldusjuhiseid ja kehtivaid ohutusprotseduure.
Kontrollimise intervallid peaksid kajastama seadme tootja soovitusi ja töötingimusi. Otsige lahti, deformatsioone, korrosiooni, kahjustatud keermeid või muutusi paigaldusliideses.
Asendage komponendid, mis ei vasta kehtivatele aktsepteerimiskriteeriumidele. Taaskasutamine peaks olema lubatud ainult siis, kui projekteerimis- ja hooldusjuhised seda lubavad ning osa jääb kasutuskõlblikuks.
Alustage originaalosa numbrist või kinnitatud joonisest. Kinnitage keerme läbimõõt ja samm, üldine ja keermepikkus, rõnga mõõtmed, materjal, pinnaviimistlus ja paigaldusrakendus. Fotod võivad aidata tuvastada, kuid ei tohiks asendada mõõtmete kontrollimist.
Mitte ilma ühilduvust kontrollimata. Asendus peab vastama nõutavatele mõõtmetele, mehaanilistele omadustele, materjali- ja viimistlusnõuetele ning paigaldusfunktsioonile. Hankige inseneri kinnitus, kui asendused mõjutavad esialgset disaini.
Valik sõltub kokkupuute tingimustest ja mehaanilistest nõuetest. Võib kaaluda sobivat teraseklassi, millel on heakskiidetud kaitseviimistlus või sobiv roostevaba teras. Enne valikut kontrollige tegelikke keskkonna- ja materjalispetsifikatsioone.
Keerme läbimõõt ja samm on erinevad omadused. Kahel kinnitusel võib olla sama nimiläbimõõt, kuid keerme sammud ei sobi kokku. Mittevastavus võib põhjustada kehva haardumise, keermekahjustusi või võimetuse osi õigesti kokku panna.
Kontrollige komponendi mõõtmeid, keermeid, pinnaviimistlust, vajaduse korral materjali identifitseerimist ja nähtavat seisukorda. Võrrelge tulemusi kinnitatud joonise ja vastuvõtmise kriteeriumidega. Täiendav testimine peaks järgima projekti konkreetseid nõudeid.
Esitage mõõtmetega joonis või tehniline kirjeldus, kavandatud rakendus, materjali- ja viimistlusnõuded, kohaldatavad tolerantsid, nõutav dokumentatsioon ja eeldatav töökeskkond. Enne spetsifikatsiooni kinnitamist selgitage välja kõik alternatiivsete materjalide või konstruktsioonide piirangud.
Sobiva valimineLülitusseadme kinnitusrõnga kruvinõuab mõõtmete, keermestuse, materjalide, keskkonnatingimuste ja kontrollinõuete süstemaatilist ülevaatamist. Neid tegureid tuleks arvesse võtta koos komponendi tegeliku funktsiooni ja kapi tootja disainiga.
Selged spetsifikatsioonid ja järjepidev kontrollimine aitavad inseneri-, hanke- ja hooldusmeeskondadel vältida välditavaid ebakõlasid ja säilitada korratavaid koostevõtteid. Spetsiaalsete lülitusseadmete komponentide puhul peaksid lõpliku valiku tegemisel alati juhinduma kinnitatud joonise ja rakenduse nõuded.
