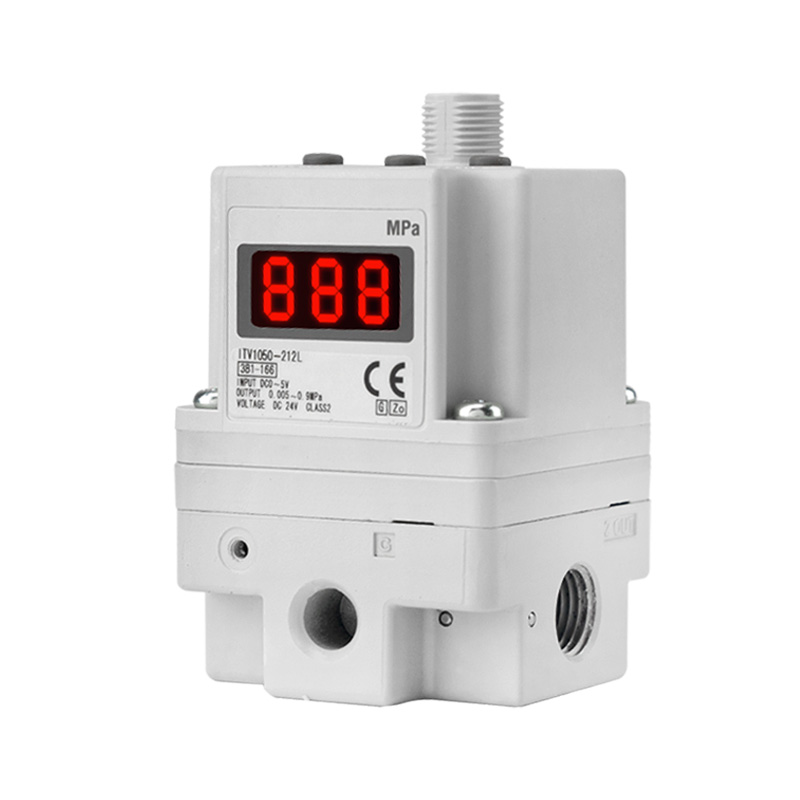

ITV seeria suure vooluhulgaga elektropneumaatiline proportsionaalklapp

Kaubamärk: Richge Technology SOLH

Toote positsioneerimine ja tööpõhimõte

   1. Toote positsioneerimine

     SOLH ITV seeria suure vooluhulgaga elektropneumaatiline proportsionaalventiil on SMC-vahetatav elektri-pneumaatilise muundamise komponent. See teostab astmeteta õhurõhu pidevat reguleerimist elektriliste juhtsignaalide kaudu, asendades täielikult käsitsi rõhualandusventiilid, et saavutada automaatne ja ülitäpse kaugjuhtimisrõhu reguleerimine, ning on spetsiaalselt optimeeritud raskeveokite suure vooluhulga õhuvarustusahelate jaoks.

   2. Põhifunktsioon ja põhimõte

     -- Põhifunktsioon: teisendage elektriline juhtsignaal astmeteta reguleeritavaks õhurõhuks automaatseks ja kaugjuhtimise rõhureguleerimiseks

     -- Tööpõhimõte: suletud ahelaga elektropneumaatiline proportsionaalne tagasisidesüsteem. Sisseehitatud rõhuandur jälgib väljundrõhku reaalajas ja korrigeerib automaatselt kõrvalekaldeid, tagades suurepärase juhtimistäpsuse ja kiire reageerimiskiiruse

     -- Keskkonnakaitse klass: IP65 tolmu- ja pritsmekindel, stabiilne töö karmides tööstuslikes töökoja tingimustes

High Flow seeria mudelite kiirteabe tabel

Universaalsed üldised tehnilised kirjeldused

     -- Kasutatav vedelik: kuiv suruõhk

     -- Maksimaalne sisselaske rõhk: 1,0 MPa

     -- Ümbritsev ja keskmine temperatuur: -5 ~ +60 ℃

     -- Toiteallikas: DC24V ±10% (osalised versioonid toetavad DC12–15V)

     -- Energiatarve: ≤4 W (sidevarustusega mudelid)

     -- Monitori väljundsignaal: lineaarne analoog DC1–5 V tegeliku väljundrõhuga

     -- Pordi keerme valikud: Rc / NPT / G paralleelkeere, kiirsissesurutavad liitmikud on valikulised

Sisendsignaali tüübid ja mudeli järelliidete määratlus

  1. Saadaolevad juhtsignaalid

     -- Analoogsisend (peavool): DC0–10 V pingesignaal, 4–20 mA voolusignaal

     -- Mitmeastmeline eelseadistus: 4-punktiline / 16-punktiline I/O fikseeritud rõhu eelseadistuse funktsioon

     -- Väljasiini side: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (vajab spetsiaalset sideplaadi lisavarustust)

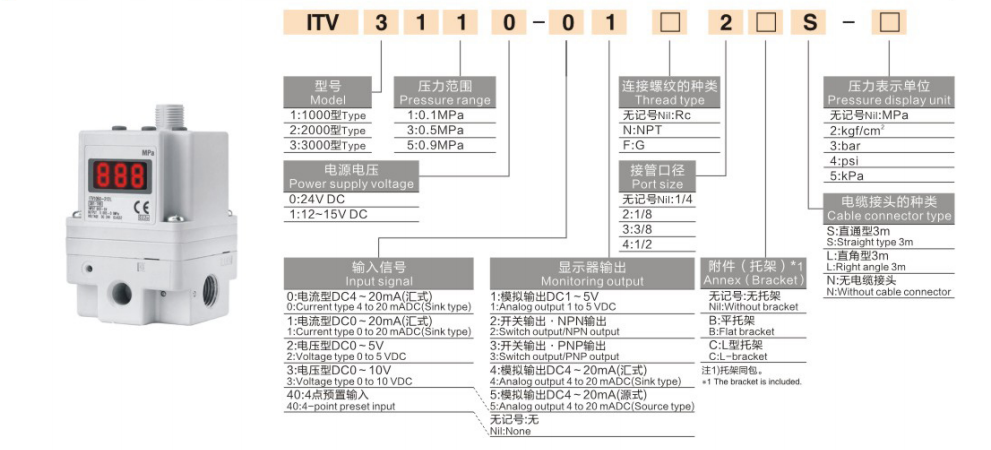

 2. Mudelikoodi näide: ITV2050-31F2BN3

     -- ITV2050: ITV2000 keskmise vooluga sari

     -- 31: G1/4 pordi keerme

     -- F: tasapinnaline kinnitusklamber

     -- 2: DC0–10V analoogpingesisend

Toote peamised eelised

  1. Suuresti täiustatud suure voolu jõudlus

     -- Maksimaalne vooluvõimsus on umbes 5 korda suurem kui standardse väikese vooluhulgaga ITV-seeriaga, mis rahuldab suurepäraselt suure avaga silindrite ja mitmesilindriliste sünkroonseadmete kiire edasi-tagasi liikumise nõuded.

  2. Suurepärane kõrge täpsus ja pikaajaline stabiilsus

     - Juhtimistäpsus ±1% F.S., ülikiire reageerimiskiirus ja väike rõhukõikumine, ideaalne täppismonteerimiseks, pooljuhtide töötlemiseks, automaatseks katmiseks ja muudeks kõrgetasemelisteks tootmisliinideks.

  3. Kompaktne ja kerge optimeeritud kontuur

     -- ITV2100 mudeli kaal on eelmise põlvkonnaga võrreldes 19% väiksem, paindlik kronstein ja aluskinnitus, mis sobib piiratud paigaldusruumiga.

  4. Kasutajasõbralik intelligentne töö

     -- Sisseehitatud suure heledusega LED-digitaalne ekraan rõhuväärtuse reaalajas visualiseerimiseks; varustatud enesediagnostika algoritmi ja rikkehäire väljundiga, et lihtsustada kohapealset tõrkeotsingut ja hooldust.

Tüüpilised tööstusliku rakenduse stsenaariumid

     -- Suure vooluga silindrite ja pneumaatiliste ajamite rõhureguleerimine: pakkimismasinad, automaatsed väljastus- ja liimimisseadmed

     -- Mitmeastmeline automaatne rõhulülitus: keevitusseadmed, neetimisjaamad, kile ja traadi pinge juhtimissüsteemid

     -- Ülitäpsed pneumaatilised protsessiahelad: pooljuhtide tootmine, optiline testimine, meditsiinilise täppisautomaatika seadmed

     -- Tsentraliseeritud kaugjuhtimisrõhu reguleerimine automatiseeritud tootmisliinidel: ühekordse digitaalse rõhu juhtimise jaoks asendage mitu käsitsi regulaatorite komplekti

Mudeli valiku juhised

     -- Valige seeria vajaliku voolukiiruse järgi: ITV1100 väikese vooluhulga jaoks, ITV2100 universaalse keskmise voolu jaoks, ITV3100 suure vooluhulgaga raskeveokite jaoks

     -- Kinnitage reguleeritav rõhuvahemik, et katta täielikult kõik protsessi töörõhu nõuded (0,005–0,9 MPa täisvahemik on valikuline)

     -- Sobitage juhtsignaali tüüp: DC0–10 V analoogpinge standardvalik; valige spetsiaalne sideplaat, kui on vaja väljasiini digitaalset juhtimist

     -- Kinnitage paigaldusvorm: aluskinnitus / külgkinnitus / kronsteini kinnitus, et see sobiks kohapealse õhutorustiku paigutusega

Ühe lause kokkuvõte

     SOLH ITV suure vooluhulgaga elektropneumaatiline proportsionaalventiil teostab astmevaba digitaalse rõhu reguleerimise elektriliste juhtsignaalide kaudu, mis on varustatud ülisuure vooluvõimsuse, IP65 tööstusliku kaitse ja mitme tüüpi analoog/väljasiini signaaliliidestega, toimides kõigi automatiseeritud pneumaatiliste süsteemide kaugjuhtimiskomponendina ülitäpse ja suure mahuga õhurõhu reguleerimiseks.
