Üksikasjalik sissejuhatus Richge Technology kõrgepinge isolaatoritesse

     Professionaalse tootjana, kellel on 37-aastane sügav kogemus jõuseadmete valdkonnas,Richge Technology (Ningbo Richge Technology Co., Ltd., kaubamärgi ingliskeelne logo "Richge")tugineb küpsele tehnilisele akumulatsioonile ja rangele kvaliteedikontrollile. Selle kõrgepinge isolaatoritooted hõlmavad kogu kesk- ja kõrgepinge taset, teenindades laialdaselt elektrisüsteeme, tööstuslikku elektrijaotust ja muid stsenaariume. Tootesüsteem põhineb kolmel põhieelisel: "usaldusväärne isolatsioonivõime, tugev keskkonnaga kohanemisvõime ja silmapaistvad kohandamisvõimalused". Järgnev on üksikasjalik sissejuhatus viiest aspektist: toote positsioneerimine, peamised tootekategooriad, tehnilised omadused, rakendusstsenaariumid ja kvaliteedi tagamine.

1. Toote positsioneerimine ja pinge ulatus

     Richge Technology kõrgepinge isolaatorid keskenduvad jõuülekande- ja jaotusseadmete südamiku isolatsioonivajadustele ning keskenduvad "kesk- ja kõrgepinge täielikule stsenaariumi kohandamisele". Pingetasemed hõlmavad kolme peavoolu kesk- ja kõrgepinge vahemikku 12 kV, 24 kV ja 35 kV (kohandudes tavaliste kodumaiste elektrivõrkude keskpingesüsteemidega). Samal ajal on sellel võimalus kohandada isolatsioonilahendusi kõrgema pingetaseme jaoks erivajaduste jaoks. Kõrgepingeseadmete peamiste tugikomponentidena positsioneeritud tooteid tarnitakse peamiselt masinatootjatele, nagu kõrgepinge jaotusseadmed, alajaamade seadmed ja maanduslülitid, aga ka energeetika- ja tööstusprojektide klientidele. Need on põhikomponendid kõrgepingesüsteemide isolatsiooniohutuse ja stabiilse töö tagamiseks.

2. Põhitootekategooriad ja tehnilised parameetrid

      Avaliku tooteinfo kohaselt võib Richge Technology kõrgepingeisolaatorid jagada kolme südamiku seeriasse. Iga kategooria eesmärk on kohaneda erinevate kõrgepinge stsenaariumidega konstruktsiooni, materjali valiku ja jõudlusnäitajate osas:

2,1 12 kV kõrgepinge isolatsiooniseeria (keskpinge põhimudel)

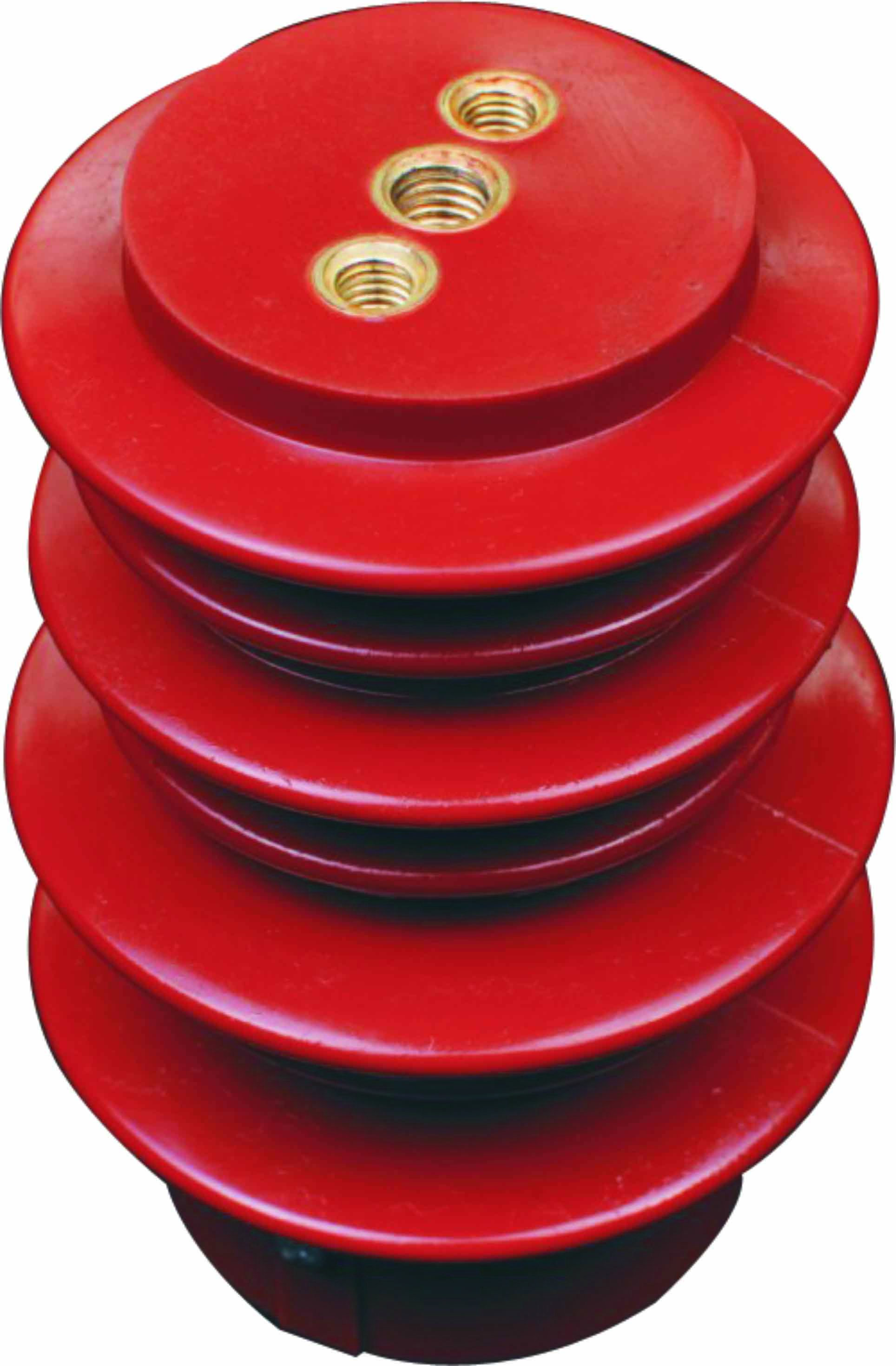

     •Põhitooted:JYZ-seeria isolaatorid (mudelite hulka kuuluvad JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), isolatsioonitoed jaotusseadmetes, kontaktisolatsioonikatted

     •Materjali omadused:Kasutades alusmaterjalina epoksüvaiku või ristseotud polüetüleeni (XLPE), on sellel suurepärane dielektriline kadude jõudlus (dielektrilise kadude koefitsient tanδ ≤ 0,003@20 ℃), purunemiskindlus (≥20 kV/mm) ning see on UV- ja vananemiskindel, kohandub pikaajalise välis- või suletud keskkonnaga.

     •Põhifunktsioonid:Peamiselt kasutatakse 12kV lülitusseadmetes ja rõngasvõrgukappides kõrgepingekontaktide ja siinide elektrilise isolatsiooni ja mehaanilise toe teostamiseks, lekke või roomamise vältimiseks ning kapis lülitustoimingutest tekkiva mööduva elektrilise pinge talumiseks.

    • Spetsifikatsiooni omadused:Kompaktne struktuur, mis sobib tavaliste 12 kV lülitusseadmetega (näiteks KYN28, XGN seeria). Mõnel mudelil on kiireks paigaldamiseks ja täpseks positsioneerimiseks positsioneerimissoone disain.

2,2 24kV kõrgepinge isolatsiooniseeria (keskmise kõrgepinge täiustatud mudel)

     •Põhitooted:GIS-isolaatorid (vaheisolaatorid/tõkkeisolaatorid), kaablipuksid, isolatsioonivaheseinad

     •Tehnilised esiletõstmised:

1.        Isolaatorid kasutavad "integreeritud vormimisprotsessi" ilma splaissimisvahedeta, kõrvaldades konstruktsiooni defektidest põhjustatud isolatsioonirikked;
2.        Kaabli läbiviikudel on sisseehitatud varjestuskihid, et optimeerida elektrivälja jaotust ja vältida liigsest kohalikust väljatugevusest põhjustatud rikkeid;
3.       Isolatsioonivaheseintel on "kahepoolne reostusvastane disain", mille roomekaugus on ≥315 mm (vastab standardile GB/T 16927.1), kohandudes keskkonnaga, mille saastetase on Ⅲ ja kõrgem.

• Toimivusnäitajad:Nimetatud lühiajaline vastupidavusvool ≥ 25 kA/4 s, nominaalne maksimaalne vastupidavusvool ≥ 63 kA ja isolatsiooni jõudlus on stabiilne temperatuurivahemikus -30 ℃ ~ + 80 ℃.

2,3 35 kV kõrgepinge isolatsiooniseeria (keskmise kõrgepinge tipptasemel mudel)

     •Põhitooted:Täistihendiga pooluste isolaatorid vaakumkaitselülititele, isolatsioonitoed kõrgepinge maanduslülititele, isolatsioonipuksid trafo väljuvatele liinidele

     •Põhilised eelised:

1.        Tahke tihendiga pooluste isolaatorid kasutavad "APG automaatset survegeeliprotsessi", epoksüvaik kõveneb ühtlaselt ja sisemullide sisaldus on ≤0,1%, tagades, et kõrgepinge all ei tühjendata (osalise tühjenemise väärtus ≤10pC@1.73U₀);
2.        Maanduslülitite isolatsioonitoed võtavad arvesse "isolatsiooni jõudlust ja mehaanilist tugevust", mille paindetugevus on ≥120 MPa, mis talub maanduslüliti töötamise ajal mehaanilist mõju;
3.         Puksid kasutavad "komposiit-isolatsioonistruktuuri" (epoksiidklaaskiud + silikoonkummist vihmavarjuliis), mis on soola-udu- ja jääkindel ning sobib 35kV alajaamadele rannikualadel või kõrgel kõrgusel.

• Kohanduvad stsenaariumid:35kV välisalajaamad, kõrgepinge elektrijaotussüsteemid suurtes tööstusettevõtetes (nt raua- ja terasetööstus, keemiatööstus), uue energia (fotogalvaani-/tuuleenergia) võimendusjaamad.

3. Toodete tehnilised põhiomadused

     Richge Technology kõrgepinge isolaatorid integreerivad mitmeid sihipäraseid tehnoloogiaid materjalidesse, protsessidesse ja konstruktsioonidesse, et vastata kõrgepinge stsenaariumide rangetele nõuetele:

3.1 Materjali valik: keskenduge kahele nõudele: "kõrge isolatsioon + keskkonnakindlus"

     • Põhimaterjali valik:Põhilised alusmaterjalid on epoksüvaik, ristseotud polüetüleen ja silikoonkumm. Nende hulgas kasutab epoksüvaik "madala molekulmassiga bisfenool A tüüpi", millel on kõrge puhtusaste, vähe lisandeid ja stabiilne dielektriline konstant (εr = 3,8 ~ 4,2 @ 50 Hz); silikoonkumm valib "HTV kõrgtemperatuurse vulkaniseerimise tüübi", millel on suurepärane hüdrofoobne jõudlus (veega kokkupuute nurk ≥105°) ja tugev hüdrofoobne migratsioon, mis võib pärast pinna saastumist kiiresti taastada isolatsioonivõime.

     • Abimaterjalide uuendamine:Materjali soojusjuhtivuse parandamiseks on lisatud nanosuuruses Al₂O₃ täiteainet (soojusjuhtivus suurenenud 20%), vältides kõrgepingel töötamisel lokaalsest ülekuumenemisest põhjustatud isolatsiooni vananemist; mõned tooted lisavad leegiaeglustajaid (vastavad UL94 V-0 tasemele), et vältida lühiskaaredest põhjustatud põlemisohtu.

3.2 Tootmisprotsess: automatiseeritud tootmine tagab järjepidevuse

     • Põhiprotsessid:Põhitooted kasutavad kolme protsessi: "APG automaatne survegeel", "vaakumvalu" ja "integreeritud vormimine", et asendada traditsiooniline käsitsi valamine ja vähendada inimlikke eksimusi:

     • APG protsess:Täpselt reguleerides temperatuuri (120 ℃ ~ 140 ℃) ja rõhku (5 ~ 8 MPa), tagage isolaatorite sisemine kompaktsus ning vältige mullide ja pragude tekkimist;

     • Vaakumvalu:Materjalide valamine -0,095 MPa vaakumkeskkonnas, et kõrvaldada sisemised lüngad ja parandada purunemiskindlust;

     • Kvaliteedikontroll:Iga tootepartii peab läbima "vaakumastme tuvastamise", "dielektrilise kadu testi" ja "võimsuse sageduse vastupidavuse pingetesti" (1 min vastupidavuspinge väärtus ≥3U₀) ning kvalifitseerimata määra kontrollitakse 0,1% piires.

3.3 Struktuurne projekteerimine: Kõrgepingesüsteemide tegelike vajadustega kohanemine

    • Elektrivälja optimeerimine:Isolaatorid, puksid ja muud tooted kasutavad "voolujoonelise vihmavarju seeliku" ja "sisseehitatud varjestuselektroodi" konstruktsiooni, et vältida elektrivälja kontsentratsiooni nurkades ja vähendada osalise tühjenemise ohtu;

     • Paigaldamise kohandus:Isolaatorid on reserveeritud standardsete paigaldusavade ja positsioneerimissoontega ning ühilduvus kõrgepinge lülititega (nagu MNS, KYN seeria) ja maanduslülititega on üle 95%, vähendades kohapealset muutmistööd;

     • Keskkonnaga kohanemine:Välistingimustes kasutatavad isolaatorid kasutavad roomamiskauguse suurendamiseks struktuuri "suur vihmavarju seelik + sügav soone soon" (35 kV toodetel on roomamiskaugus ≥400 mm). Samal ajal on vihmavarju seeliku kaldenurk konstrueeritud 15 ° -ni, mis on mugav vihmavee jaoks ja takistab saaste kogunemist.

4. Peamised rakenduse stsenaariumid

     "Mitme pingetaseme ja tugeva keskkonnaga kohanemise" omadustega Richge Technology kõrgepinge isolaatoreid kasutatakse laialdaselt tuumakõrgepingeseadmetes elektrisüsteemides ja tööstusvaldkondades:

     • Alajaama seadmed:Isolatsioonitoe ja isolatsioonikomponentidena "kaitselülititele, lahklülititele, trafodele" 35 kV ja alla selle alajaamades, näiteks 35 kV alajaamade kaitselülitite ja siini isolatsiooni vaheseinte tahke pooluste isolaatorid, tagades kõrgepinge all olevate seadmete lekke või rikke puudumise.

     • Kõrgepinge lülitusseadmed:Kohanemine 12kV ~ 35kV sise-/välispinge jaotusseadmetega (nagu rõngasvõrgu kapid, GIS-kapid), pakkudes isolatsioonilahendusi, nagu kontaktisolatsioon, kapi eraldamine ja kaablid, nagu vaheisolaatorid 12kV rõngasvõrgukappide jaoks ja tõkkeisolaatorid GIS-kappide jaoks 24kV jaoks.

     • Tööstuslikud kõrgepingesüsteemid:Kõrgepinge elektrijaotussüsteemide teenindamine suurtes tööstusettevõtetes, nagu raua- ja terasetööstus, keemiatööstus ja metallurgia, näiteks 35 kV tööstustrafode väljavoolu isolatsioonipuksid ja kõrgepingemootorite isolatsioonitoed, mis taluvad tööstuskeskkonnas tolmu ja söövitavaid gaase ning tagavad pideva tootmise.

     • Uue energia toetamine:Kohanemine 35kV toitejaotusseadmetega fotogalvaanilistes ja tuuleelektrivõimendusjaamades, näiteks tuuleelektrivõimendusjaamade maanduslülitite isolatsioonitoed (madaltemperatuuri taluv kuni -40 ℃) ja fotogalvaaniliste inverterite kõrgepinge isolatsioonivaheseinad, mis vastavad uute energiastsenaariumide "kõrge töökindluse ja pika eluea" nõuetele.

5. Kvaliteedi tagamine ja tööstuse vastavus

     Richge Technology tagab kõrgepinge isolaatorite töökindluse läbi "täieliku protsessi kvaliteedikontrolli + tööstusstandardi sertifikaadi":

     • Sertifikaadi vastavus:Tooted vastavad rahvusvahelistele standarditele IEC 61462 (komposiit-isolaatorid), IEC 62271-303 (kõrgepinge jaotusseadmete isolatsiooninõuded) ja riiklikele standarditele GB/T 16927.1 (kõrgepinge katsetehnoloogia), GB 1094.3 (jõutrafode isolatsiooninõuded). Mõned tooted on läbinud CE- ja UL-sertifikaadid ning neid saab eksportida välisturgudele.

     • Testimisseadmed:Varustatud tööstusharu juhtivate testimisseadmetega, sealhulgas "osalise tühjenemise tester" (tuvastustäpsus ≤1 pC), "võimsuse sageduskindluse pinge katsestend" (maksimaalne väljundpinge 200 kV), "kõrge ja madala temperatuuriga niiske kuumuse katsekamber" (simuleerib keskkonda -40 ℃ ~ + 85 ℃). Iga toode peab enne tehasest väljumist läbima kolm põhitesti: "võimsuse sageduse pingetaluvus", "osaline tühjenemine" ja "mehaaniline tugevus".

    • Klientide tagasiside:Tooteid tarnitakse kodumaistele kõrgepingeseadmete tootjatele ja energiauuringute asutustele ning kasutajad on tunnustanud neid "stabiilse isolatsioonivõime ja madala rikete määra (≤0,5% aastas) eest". Eriti 35kV alajaamades ja tööstuslikes kõrgepingesüsteemides võib kasutusiga ulatuda üle 15 aasta.

Kokkuvõte

     Richge Technology kõrgepinge isolaatorite põhiline konkurentsivõime on "12 kV ~ 35 kV täispinge katvus, kõrge isolatsioonivõime ja tugev keskkonnaga kohanemine". Optimeeritud materjalivaliku, automatiseeritud protsesside ja optimeeritud konstruktsioonikujunduse kaudu on neist saanud kesk- ja kõrgepinge elektrijaotussüsteemide usaldusväärsed tugikomponendid. Selle tooted ei vasta mitte ainult tavapäraste kõrgepinge stsenaariumide vajadustele, vaid võivad pakkuda ka kohandatud lahendusi erikeskkondade jaoks, nagu suur kõrgus merepinnast, rannikualad ja tööstusreostus. Need on kohandatud kõrgepingeseadmetele mitmetes valdkondades, nagu elektrienergia, tööstus ja uusenergia, ning on eelistatud toode, millel on nii "professionaalsus kui praktilisus" kesk- ja kõrgepinge isolatsiooni valdkonnas.
