Üksikasjalik sissejuhatus siseruumides kasutatavasse kõrgepinge maanduslülitisse Richge Technology

    Tuginedes Richge Technology äritegevuse alustele kõrgepinge jaotusseadmete tarvikute valdkonnas (varem keskendudes kõrgepinge isolatsiooni osadele, maanduslüliti komponentidele jne), on selle siseruumides olevad kõrgepinge maanduslülititooted paigutatud 12 kV ~ 40,5 kV pingetasemega elektrisüsteemide põhiturvaseadmetena. Neid kasutatakse peamiselt sisealajaamades, elektrijaotusruumides ja kõrgepinge jaotusseadmete sobitamises, et rahuldada maanduskaitse vajadusi seadmete hoolduse ajal. Tooted vastavad sellistele tööstusstandarditele nagu T/ZZB 2173-2021 "12kV～40.5kV siseruumide kõrgepinge vahelduvvoolu maanduslüliti". Järgnev on toote põhimõõtmete üksikasjalik tutvustus:

I. Toote ülevaade ja tuuma positsioneerimine

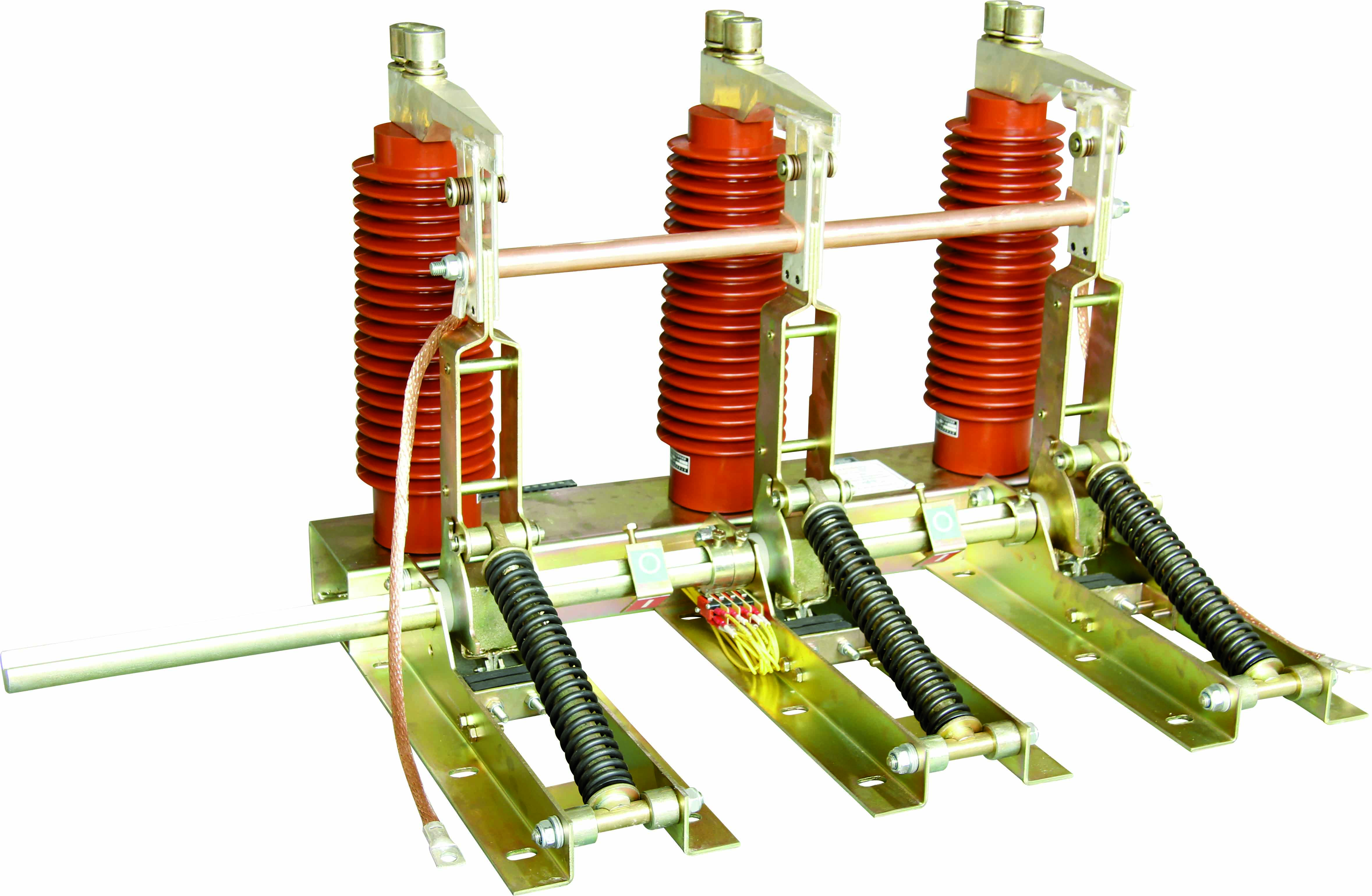

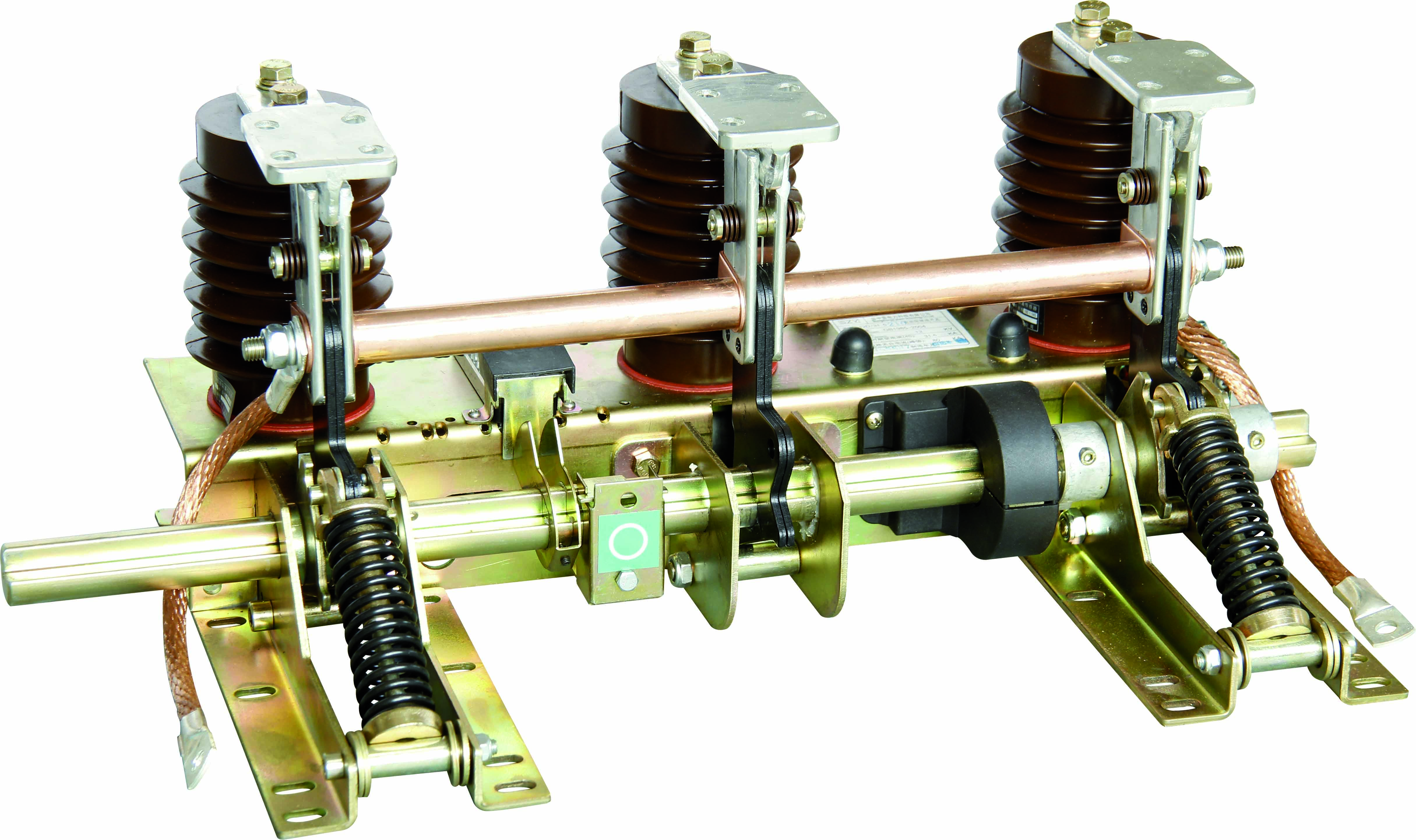

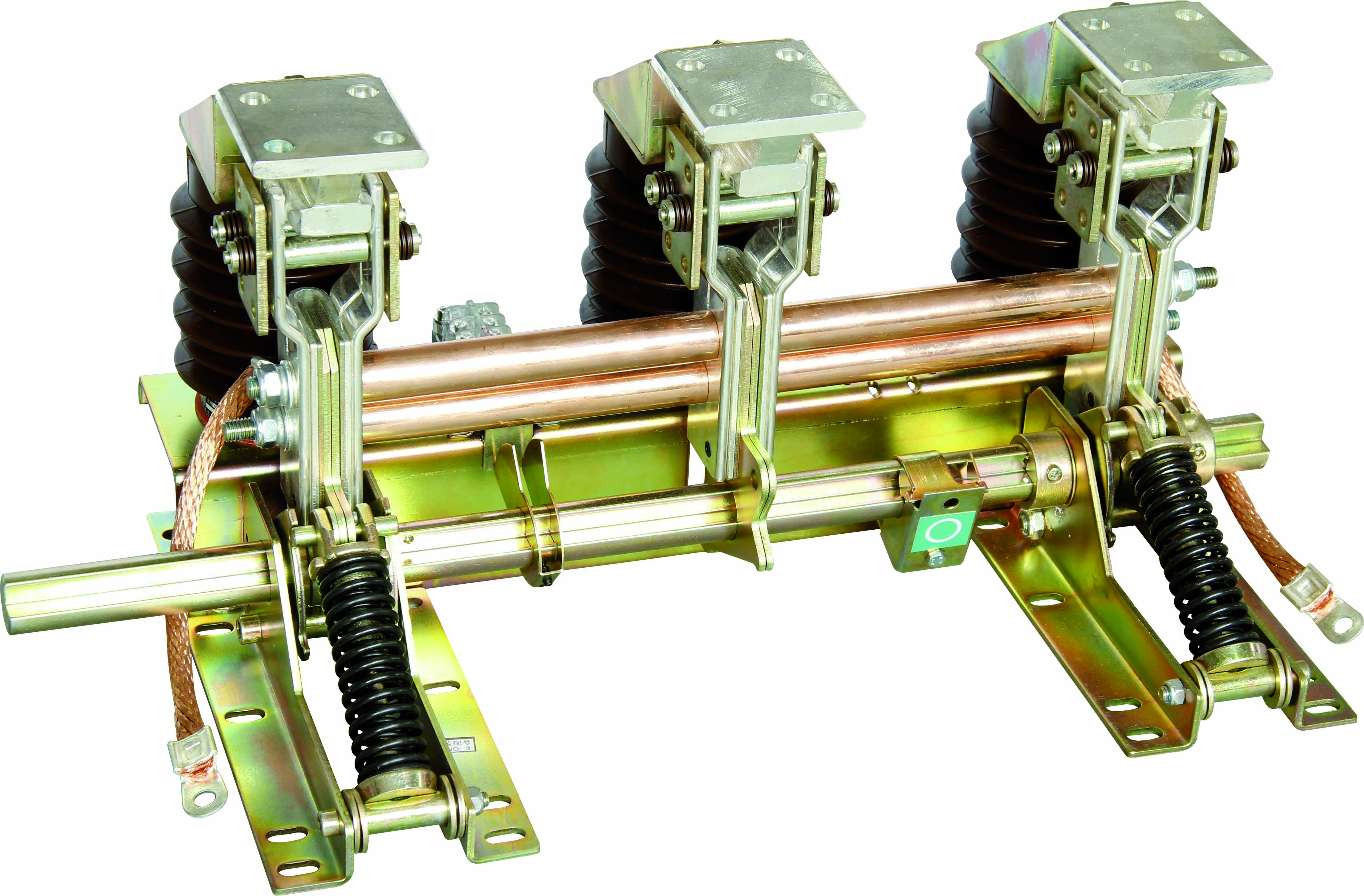

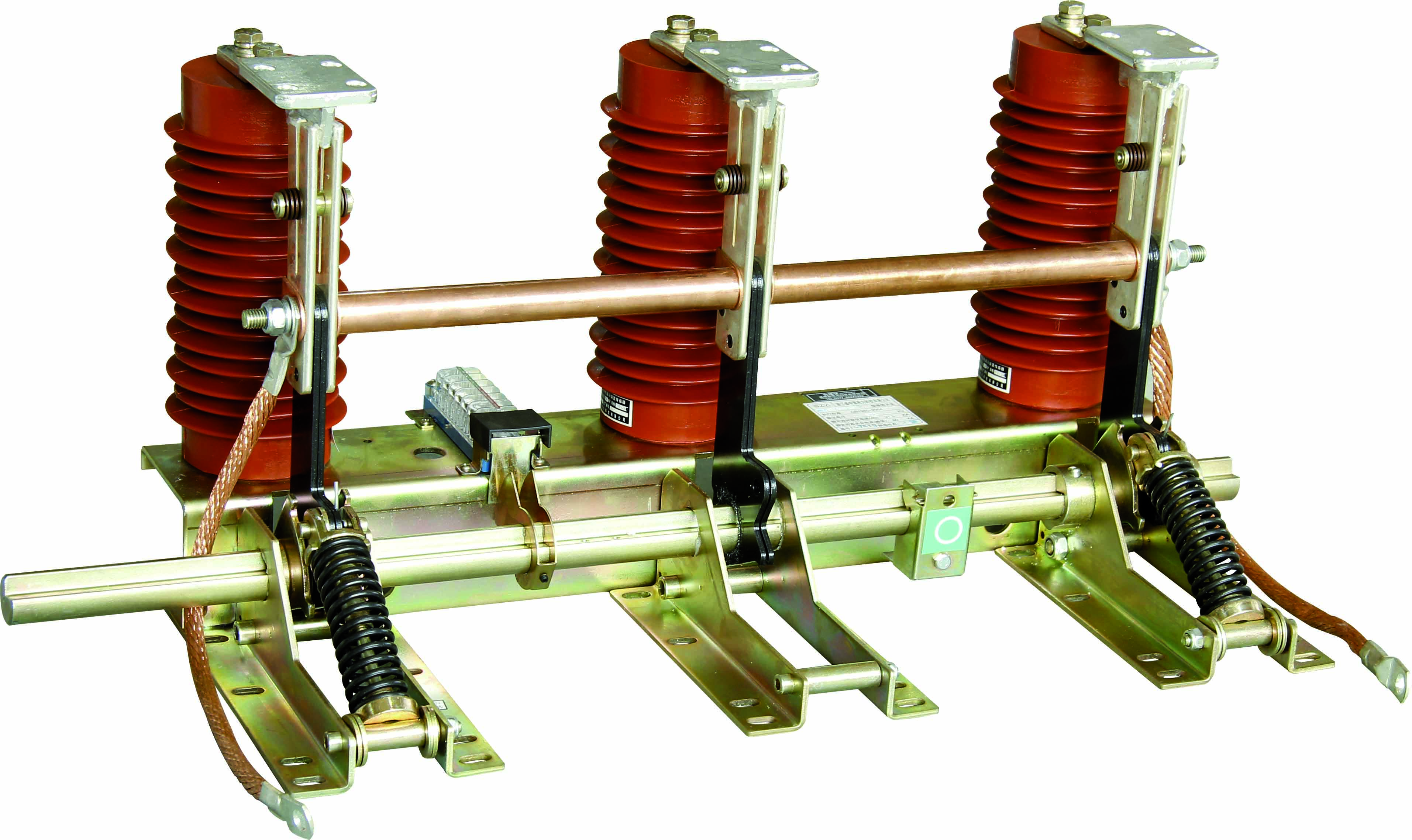

    Richge siseruumide kõrgepinge maanduslüliti on mehaaniline ohutusmaandusseade, mis on klassifitseeritud eralduslülititeks. Selle põhifunktsioon on kõrgepingeseadmete (nt kaitselülitid, trafod, jaotusseadmed) hoolduse ajal hooldatavate seadmete ja elektrivõrgu vahel usaldusväärse maandusahela moodustamine, jääklaengute vabastamine ja "ilmselge lahtiühendamispunkti" loomine, et vältida isiklikku elektrilööki või ootamatust toiteallikast põhjustatud seadme kahjustamist.

• Pinge katvus: 12kV, 24kV, 40,5kV (kohandudes tavaliste keskpinge siseelektrisüsteemidega);

• Sageduse kohandamine: 50Hz (ühildub kodumaiste elektrisüsteemi standarditega);

• Peamised eelised: moodustab tehniline sünergia Richge'i kõrgepingelülitite tarvikutega (nagu isoleerivad tugisambad, töömehhanismid), millel on kompaktne struktuur, paindlik toimimine ja vastupidavus karmidele keskkondadele (kohandudes siseruumide keeruliste stsenaariumidega, nagu tolm, temperatuur ja niiskuse kõikumised).

II.Peamised tehnilised parameetrid (vastab standardile T/ZZB 2173-2021)

    Vastavalt pingetaseme klassifikatsioonile on põhilised tehnilised parameetrid toodud järgmises tabelis, mis vastavad ka GB/T 1985-2014 "Kõrgepinge vahelduvvoolu isolatsioonilülitid ja maanduslülitid" põhinõuetele:

III. Konstruktsiooniprojekt ja tööpõhimõte

3.1 Põhistruktuur (moodulkonstruktsioon lihtsaks paigaldamiseks ja hooldamiseks)

    Viidates küpsele tööstuse arhitektuurile ja kombineerides Richge'i lisaseadmete protsessi eelistega, koosneb toode peamiselt järgmistest komponentidest:

• Konsool: moodustatud õhukeste terasplaatide külmpainutamise ja keevitamise teel, pinna korrosioonivastase töötlusega (tsinkimine/pihustamine), et tagada konstruktsiooni tugevus;

• Maandusnoa koost: T2 punasest vasest külmtõmmatud vormimine, kontakt hõbedakihi kõvadus ≥HV120 (vähendab kontaktikindlust ja parandab korrosioonikindlust);

• Staatiline kontakt: ääriku noaserva konstruktsiooniga, mis töötab ketasvedruga, et saavutada usaldusväärne kontakt ja vältida lahtist kuumenemist;

• Töömehhanism: toetab käsitsi/elektrilist topeltrežiimi (elektriline mudel sisaldab mootori ajamiseadet), integreeritud survevedru energiasalvestusstruktuuriga;

• Isolatsioonikomponendid: epoksüvaigust isolaatorid kasutavad APG automaatset survevaluprotsessi (kõrge isolatsioonitugevus, väike osaline tühjendamine);

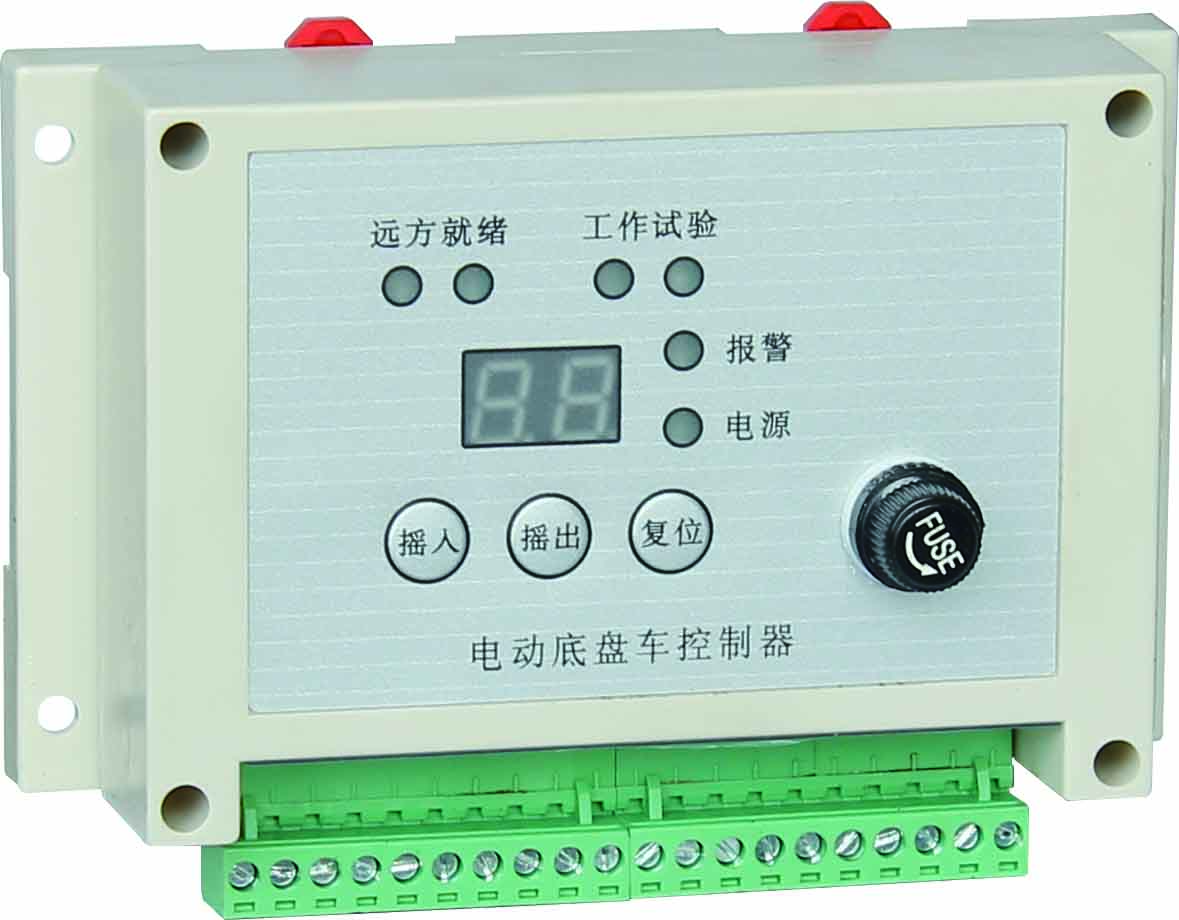

• Intelligentne juhtimismoodul (valikuline): sisaldab mootori seiskumiskaitset (≥5-kordne nimivool), tööaja piirangu kaitset, kaitset pinge kõikumiste eest (80%-120% nimiväärtus), kaitseastet IP3X;

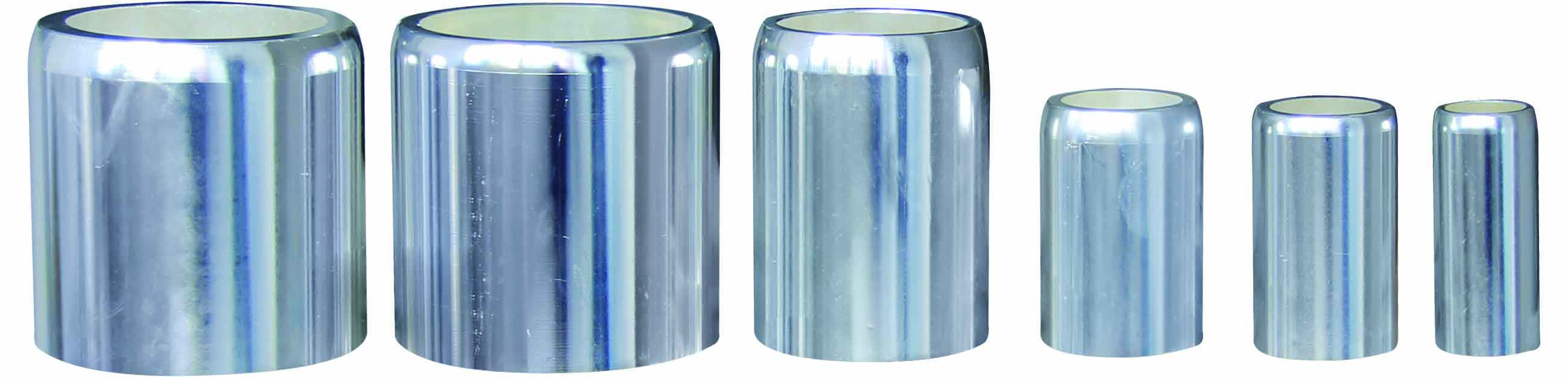

• Abikomponendid: Juhtiv hülss (isolatsiooni isolatsioon), paindlik ühendus (kompenseerib paigaldusviga), asendiandur (tagasiside avamise ja sulgemise olek).

3.2 Tööpõhimõte (juhib survevedru energiasalvesti, ei sõltu käsitsi töötamise kiirusest)

(1) Sulgemisoperatsioon

1. Käsitsi/elektriliselt juhtida töömehhanismi, pöördemoment edastatakse peavõllile, ületades takistuse pöördemomendi, et vända käsi pöörataks;

2. Maandusnuga töövarras läbib survevedru surnud punkti ja survevedru vabastab koheselt energiat, et suruda maandusnuga kiiresti sulgema;

3. Pärast oma kohale sulgemist on maandusnuga tihedas kontaktis staatilise kontaktäärikuga läbi ketasvedru, et moodustada usaldusväärne maandusahel.

(2) Avamisoperatsioon

1. Töömehhanism rakendab vastupidist pöördemomenti ja peavõll ületab peamise pöördemomendi ja vedrujõu, et juhtida vända tagurpidi pöörlema;

2. Maandusnoa survevedru läbib surnud punkti uuesti, et lõpetada energia salvestamine (valmistub järgmiseks sulgemiseks);

3. Pärast paigal avamist vastab avanemiskaugus standardnõuetele, moodustades ilmse elektriisolatsiooni.

IV. Põhifunktsioonid ja rakendusstsenaariumid

4.1 Põhilised ohutusfunktsioonid

1. Sundblokeeringu kaitse: realiseerige mehaaniline/elektriline blokeering kõrgepinge jaotusseadme pealülitiga (kui pealülitit ei avata, ei saa maanduslülitit sulgeda; kui maanduslüliti on suletud, ei saa pealülitit sulgeda), et vältida valesti töötamist;

2. Jääklaengu vabastamine: pärast maandamist tühjendage seadmes olevad jääklaengud kiiresti, et vältida hoolduse ajal elektrostaatilist lööki;

3. Lühise tekitamise võimsus: E2 klassi jõudlus suudab hoolduse ajal toime tulla ootamatute lühistõrgetega, et vältida seadmete läbipõlemist;

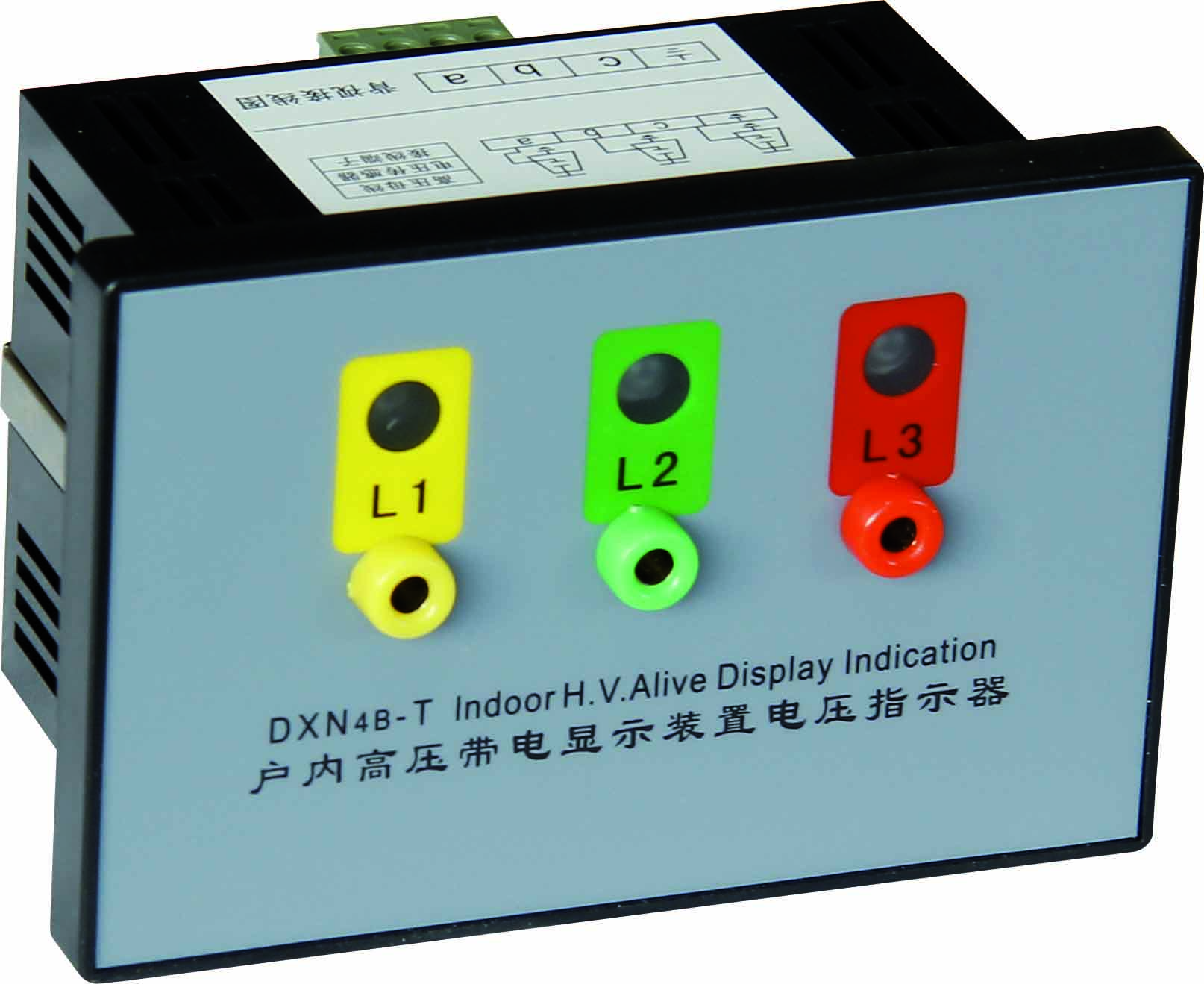

4. Oleku visualiseerimine: Varustatud mehaanilise asendi indikaatoriga (selged avamis-/sulgemismärgid), valikuline reaalajas kuvamisseade (vastab DL408-91 eeskirjadele).

4.2 Tüüpilised rakendusestsenaariumid

• Sisealajaamad: kasutatakse koos 12kV~40,5kV kaitselülitite ja eralduslülititega siini ja trafo hooldusmaanduseks;

• Kõrgpinge lülitusseadmete sobitamine: Moodustage "kõrge-madalpinge sünergia" koos Richge madalpinge lülitusseadmete tarvikutega, kohandudes MNS, GCS ja muude kappidega, kui väljavoolukappide ja mõõtekappide hooldusmaanduskomponente;

• Tööstuslikud elektrijaotussüsteemid: kõrgepingeseadmete (nagu kõrgepingemootorid, alaldikilbid) hoolduskaitse suurtes tehastes ja kaevanduste omanduses olevates elektrijaamades;

• Uued energiastsenaariumid: siseruumide elektrijaotusseadmete (nt 35 kV jaotusseadmed) ohutusmaandus fotogalvaanilistes/tuuleelektrijaamades.

V. Paigaldus- ja hoolduspunktid

5.1 Peamised paigaldusnõuded

1. Vundamendi kohandamine: paigalduspinna tasasuse viga ≤1mm/m ja maanduskontuuri takistus ≤0,5Ω (peab olema usaldusväärselt ühendatud jaama maandusvõrguga);

2. Interlock Cooperation: Tagada, et blokeerimismehhanism koos lülitusseadme pealülitiga töötaks sujuvalt ilma ummistumiseta (parema ühilduvuse huvides on soovitatav kasutada Richge originaalblokeeringu tarvikuid);

3. Elektrijuhtmestik: elektrimudeli juhtliini ühendus peab vastama pingetasemele (nt AC220V/DC220V) ja juhtmeklemmide pingutusmoment peab vastama juhendi nõuetele;

4. Vastuvõtukatse: pärast paigaldamist on vaja testida avamise ja sulgemise asünkroonsust, ahela takistust ja isolatsiooni jõudlust (võimsuse sageduse taluvuspinge, osalise tühjenemise test).

5.2 Regulaarne hooldus ja tõrkeotsing

(1) Hooldustsükkel ja sisu

(2) Üldine tõrkeotsing

• Sulgemise kinnikiilumine: Kontrollige, kas vända ja peavõlli vaheline ühendus on lahti või pole kontakt deformeerunud (deformeerunud osad vajavad väljavahetamist);

• Liigne kontakttakistus: poleerige kontaktoksiidi kiht, täiendage hõbetamist (või asendage kontaktikomplekt);

• Elektriline töötõrge: kontrollige, kas mootori seiskumiskaitse on rakendunud (kontroller tuleb lähtestada) või kas ajam on kulunud;

• Liigne osaline tühjenemine: Puhastage isolatsiooniosade pinnalt õliplekk, kontrollige, ega isolaatoril pole pragusid (vajadusel vahetage isolaator välja).

VI. Standardivastavus ja kvaliteedikohustus

6.1 Vastavad standardid

• Grupi standard: T/ZZB 2173-2021 "12kV～40,5kV siseruumide kõrgepinge vahelduvvoolu maanduslüliti";

• Riiklik standard: GB/T 1985-2014 "Kõrgepinge vahelduvvoolu isolatsioonilülitid ja maanduslülitid", GB/T 11022-2020 "Ühised tehnilised nõuded kõrgepinge lülitusseadmete ja juhtimisseadmete standarditele";

• Katsestandard: GB/T 14598.26-2015 "Elektromagnetiline ühilduvus – testimis- ja mõõtmismeetodid – elektrostaatilise lahenduse häirekindluse test" (EMC-test), soolapihustustest (kolmekindlalt).

6.2 Kvaliteedikohustus

Peamised tehnilised parameetrid (vastab standardile T/ZZB 2173-2021)

• Eluaegne garantii: kui mehaaniline eluiga jõuab M2-klassi (10 000 korda), vastab võtmeomadus endiselt standardnõuetele;

• Teenindustugi: pakkuge paigaldusjuhiseid, hoolduskoolitust ja varuosade tarnimist (tuge saate Richge'i ametliku veebisaidi või klienditeeninduse kaudu).
