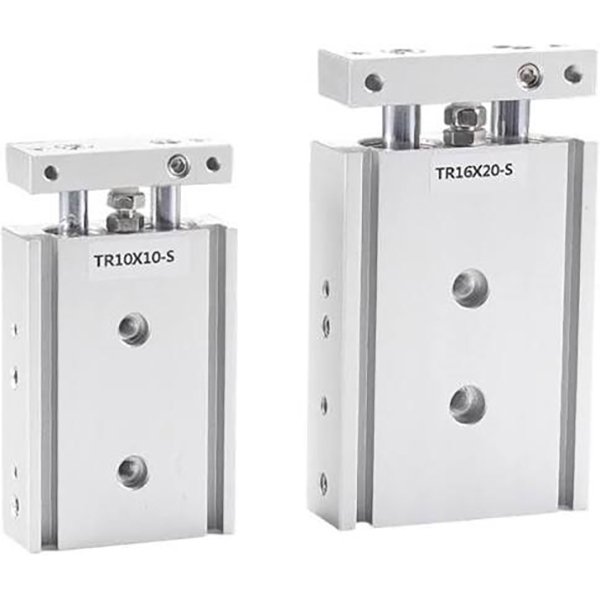

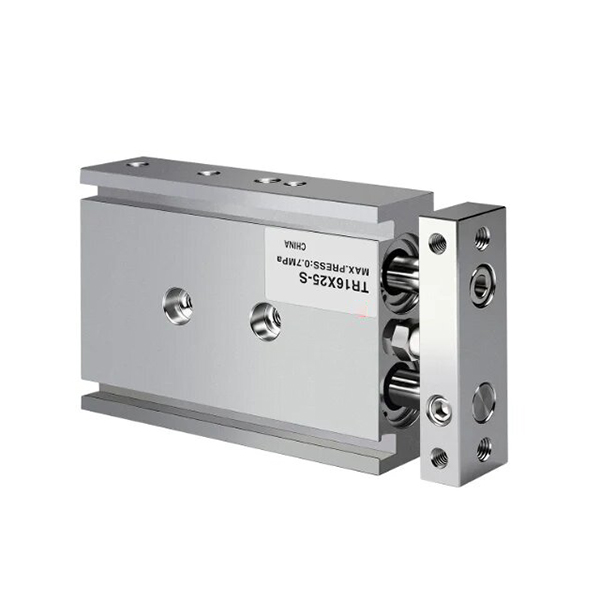

TR-seeria kahevõlli silinder | JIS-i standardne suure jäikusega topeltvardasilinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhistruktuur

     SOLH TR-seeria on JIS-i standardne kahe võlliga silinder, millel on ühe kolviga kahevardaline ja liuglaagriga juhtkonstruktsioon (mitte-kahekolviline topeltsilinder). Sellel on ülikõrge jäikus, suurepärane väändevastane jõudlus ja tugev külgkoormuse vastupidavus, see toetab kolmepoolset paindlikku kinnitust ja täpset käigu reguleerimist. Kõrge täpsusega juhtimisnõuete jaoks loodud silindrit kasutatakse laialdaselt automatiseeritud protsessides, nagu täppispositsioneerimine, tooriku pressimine, materjali teisaldamine ja tooriku blokeerimine, toimides standardsete automatiseerimisjaamade jaoks usaldusväärse suure koormuse juhtimise lahendusena.

1. Peamised struktuurieelised

• Suure jäikusega sünkroonne topeltvarrastruktuur: Varustatud ühe kolvi ja kahe paralleelse jäiga kolvivardaga, mis on sobitatud pikendatud liuglaagripuksidega. Kahevardalise sünkroonse ajamiga konstruktsioon saavutab läbipainde nulli pöörlemisvastase täpsusega ±0,1°~±0,2°, välistades tõhusalt varda kõikumise ja tagades stabiilse lineaarse liikumise.

• Reguleeritav puhverdus ja käigu peenhäälestus: Sisseehitatud eesmine reguleeritav kummist kokkupõrkevastane padi toetab täpset löögi peenhäälestamist ja pehmet puhverdamist, tehes koostööd tagumise fikseeritud puhvriga, et vähendada töölööke, vibratsiooni ja müra, kohandudes sagedaste edasi-tagasi töötingimustega.

• Paindlik paigaldus ja torustiku disain: Reserveeritud kinnitusavad alumisel, ülemisel ja külgpinnal võimaldavad 3-suunalist paindlikku paigaldust. Valikuline kahepoolne torustiku paigutus optimeerib erinevate seadmestruktuuride jaoks õhukontuuri paigutust. Standardsed külglüliti sooned võimaldavad otsest magnetlüliti paigaldamist ilma täiendavate sulgudeta.

• Standardne magnetiline konfiguratsioon: Käiguasendi tuvastamiseks on saadaval sisseehitatud magnetrõngas (S-sufiks); mittemagnetiline versioon on valikuline spetsiaalsete häiretundlike stsenaariumide jaoks, et vastata erinevatele funktsionaalsetele nõudmistele.

2. Peamised erinevused vs CXS / CXSJ seeria

• TR seeria: Ühe kolviga kahevardaline struktuur standardse ühesilindrilise tõukejõu, suurema üldise jäikuse ja suurepärase läbipaindevastase toimega suure koormusega, mis sobib ideaalselt suure jäikuse juhtimiseks ja pika käiguga suure koormuse stsenaariumide jaoks.

• CXS / CXSJ seeria: Kahekolviline topeltvardaga struktuur, millel on kahekordne tõukejõu väljund, millel on väiksem hõõrdumine ja sujuvam suurel kiirusel töötamine, mis sobib paremini kiireks valimiseks ja paigutamiseks ning suure tõukejõuga lühikese käiguga töötingimusteks.

Tuuma alamsarja klassifikatsioon (varda tüüp ja paigaldusstiil)

TR-seeria hõlmab kolme põhilist alammudelit, mis katavad täielikult standardsed universaalsed, kahepoolsed sünkroonsed ja ülikompaktsed paigaldusstsenaariumid, mis vastavad mitmekesiste automatiseerimispaigutuse nõudmistele.

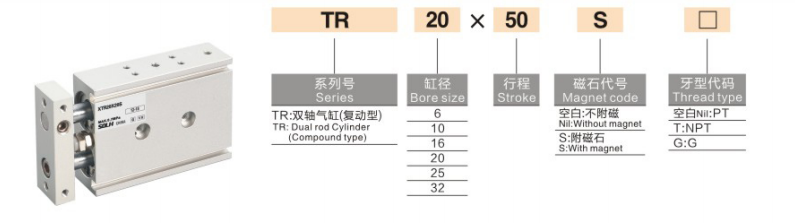

Täielikud mudeli nimetamise reeglid

Mudeli näide: TR20×50S

1. Nimekoodi määratlus

1. Sarja kood: TR (standardne ühevarras) / TRW (topelt läbiv varras) / TRJ (kompaktne tüüp)

2. Ava suurus: 6 / 10 / 16 / 20 / 25 / 32 mm (täielik standardne JIS-i avavahemik)

3. Standardne löök: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (maksimaalne käik: 200 mm)

4. Magnetrõnga konfiguratsioon: S = sisseehitatud magnetrõngas (monteeritav magnetlülitiga, vaikimisi standard); No S = mittemagnetiline tüüp (spetsiaalne kohandatud, harva kasutatav)

5. Pordi keerme tüüp: PT (Rc) vaikeniit; valikuline G-keere (liide G) / NPT-keere (sufiks T)

6. Magnetlüliti: valikulised D-M9B, D-A93, CS1-J, CS1-G ja muud universaalsed mudelid, mis on paigaldatud otse külgmiste reserveeritud soonte külge ilma sulgudeta

Üldstandardsed tehnilised parameetrid

(Standardkatsetingimused: 20 ℃ normaalne temperatuur, kuiv õhk)

• Töörežiim: Kahe toimega ühe kolviga ajam

• Töörõhu vahemik: 0,15–1,0 MPa (φ6 ava: 0,2–1,0 MPa)

• Tõestusrõhk: 1,5 MPa

• Ümbritsev temperatuur: -20 ℃ ~ 70 ℃ (jäävaba töökeskkond)

• Töökiirus: 30-500 mm/s

• Pöörlemisvastane täpsus: ±0,1° (ava ≥16mm, kõrge täpsusega); ±0,2° (φ6/φ10 väikest ava)

• Puhverrežiim: eesmine reguleeritav kummist kokkupõrkevastane padi + tagumine fikseeritud kummipuhver (õhkpuhvri valik puudub)

• Torustiku pordi suurus

￮ φ6 / φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Paigaldus ja torustik: 3-poolne paigaldus (alt / ülemine / külg), valikuline kahepoolne torustiku paigutus paindlikuks paigutuse kohandamiseks

Teoreetilised tõukejõu ja pinge andmed (@0,5 MPa, ühik: N)

Ühe kolviga struktuur standardse ühesilindrilise tõukejõuga, stabiilne ja usaldusväärne raskete juhtimisstsenaariumide jaoks

Valiku kiirjuhend

1. Tõukejõu ja jäikuse nõudlus: Valige CXS/CXSJ kahekordse tõukejõu väljundi ja kiirete valimis- ja kohaülesannete jaoks; valige TR-seeria suure jäikuse juhtimiseks, vastupidavaks suurele koormusele ja pika käiguga stabiilseks tööks.

2. Paigaldus Ruumi kohandamine: eelistage CXSJ-d ülikompaktse kitsa ruumi jaoks, CXS-i tavapärase kompaktse ruumi jaoks ja TR-i standardse ruumi ja pika käiguga raske koormuse jaoks.

3. Varda tüübi valik: Võtta kasutusele standardne TR ühe otsaga varras ühesuunalise lineaarse liikumise jaoks; vali kahepoolseks paigaldamiseks ja kahesuunaliseks sünkroonseks toimimiseks TRW topeltläbiv varras.

4. Positsioneerimise tuvastamise konfiguratsioon: valige S-sufiks koos sisseehitatud magnetrõngaga (TRxx×xxS), kui on vaja käigu asukoha tuvastamist.

Ühe lause kokkuvõte

     SOLH TR-seeria JIS standardne kahevõlliline silinder pakub suurt jäikust, täpset pöörlemisvastast jõudlust ja tugevat külgkoormuse vastupidavust. Saadaval on erinevad varraste tüübid ja kompaktsed versioonid, mis on eelistatud lahendus ülitäpse juhtimise, pika käigu ja raske koormuse automatiseeritud positsioneerimis- ja ülekandejaamade jaoks.
