Richge Technology SF6 kaitselüliti üksikasjalik tutvustus

    Richge Technology keskendub peamiselt madalpinge lülitusseadmete tarvikute, kõrgepinge lülitusseadmete komponentide ja sise-/väliskaitselülitite seeriate tootmisele. Alljärgnev sisaldab professionaalset tutvustust SF6 kaitselülitite kohta.

I. SF6 kaitselüliti põhiülevaade

    SF6 kaitselüliti on kõrgepinge kaitselüliti, mis kasutab isolatsiooni- ja kaarekustutusvahendina gaasi väävelheksafluoriidi (SF6), mida kasutatakse laialdaselt elektrisüsteemide ülekande- ja jaotusvaldkondades.

Põhifunktsioonid:

• Suurepärane isolatsioonivõime: SF6 gaasi isolatsioonitugevus on 2,5–3 korda suurem kui õhul, mis võib oluliselt vähendada seadme mahtu.

• Suurepärane kaarekustutusvõime: kõrge kaarekolonni juhtivus, lühike kaareaeg (2-2,5 tsüklit) ja suur katkestusvõime (kuni 80 kA).

• Tuleoht puudub: SF6 gaas on kõrge ohutusega mittesüttiv.

• Pikk kasutusiga: elektriline eluiga võib ulatuda üle 25 aasta pika hooldustsükli ja väiksema hooldussagedusega.

II. Tööpõhimõte ja struktuur

2.1 Tööpõhimõte

Kaare kustutusmehhanism:

1. Avamise ajal eralduvad liikuvad ja staatilised kontaktid, tekitades kaare, mis põhjustab SF6 gaasi lagunemise kõrgel temperatuuril S, F aatomiteks ja positiivseteks/negatiivseteks ioonideks.

2. SF6 gaasimolekulid püüavad kinni vabu elektrone, moodustades negatiivseid ioone, vähendades kaare samba juhtivust ja kiirendades kaare väljasuremist.

3. Pärast kaare kustutamist taastab gaas oma esialgse isolatsiooniseisundi.

Gaasi ringlus:Kasutades survegaasi tüüpi või omaenergia tüüpi põhimõtet, genereeritakse gaasivool läbi kolvi või kaare energia, et kaar kiiresti kustutada ja isolatsioon taastada.

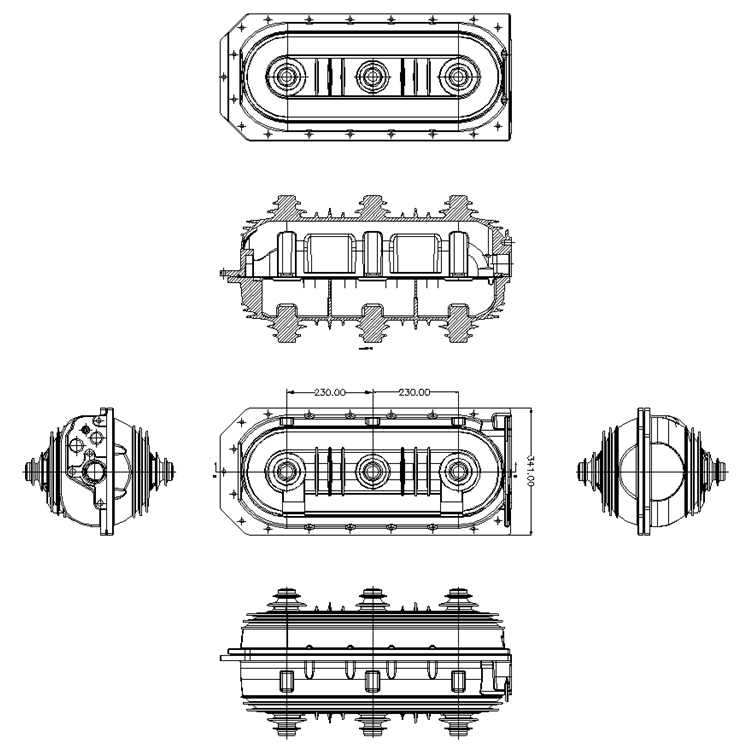

2.2 Põhistruktuur

III. Richge Technology toodetud SF6 kaitselülitite tüübid ja tehnilised parameetrid

3.1 Peamised tüübid

1. Liigitatud struktuuri järgi:

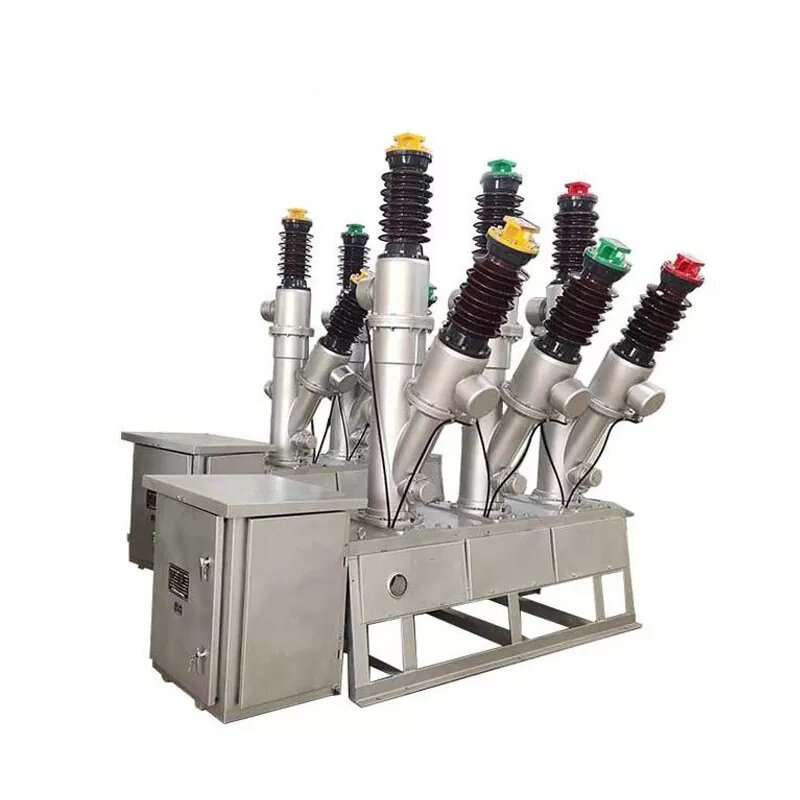

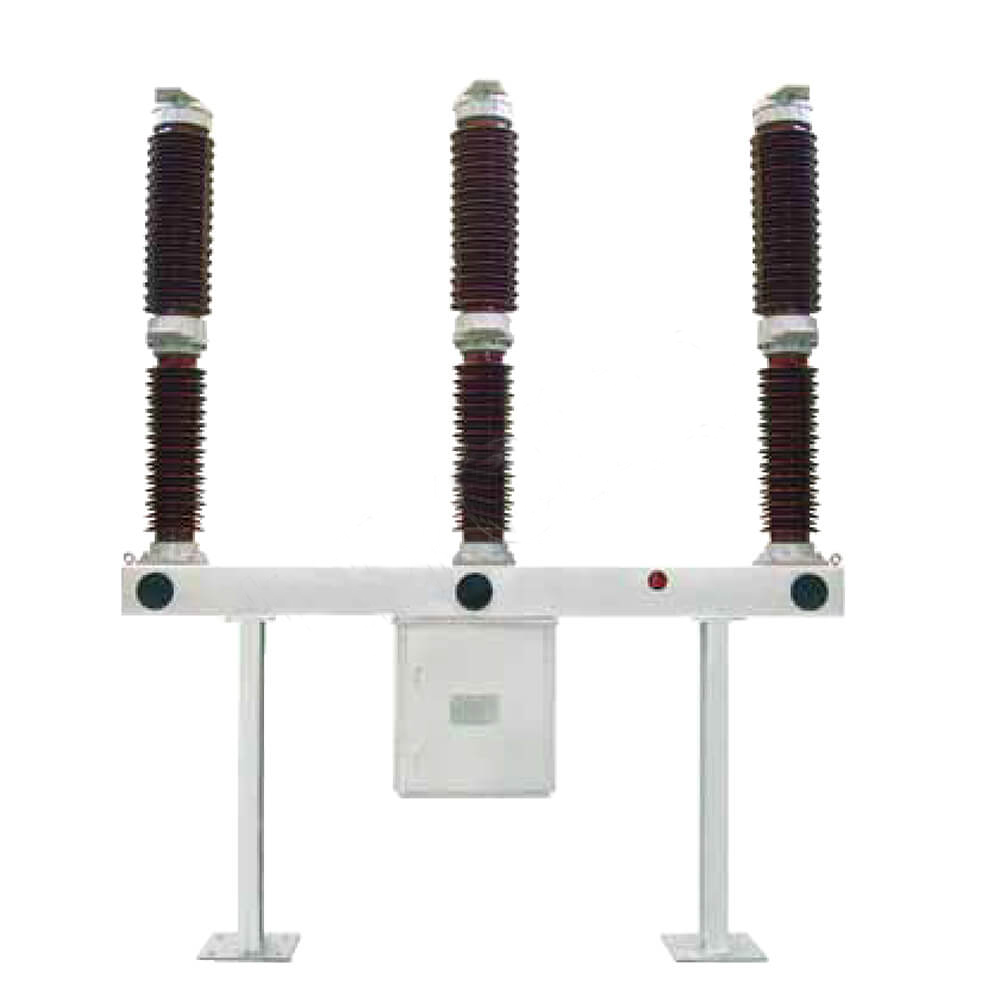

• Portselansamba tüüp: kolmefaasiline sõltumatu, suur maht, sobib välitingimustesse (nt FA4-550 tüüp)

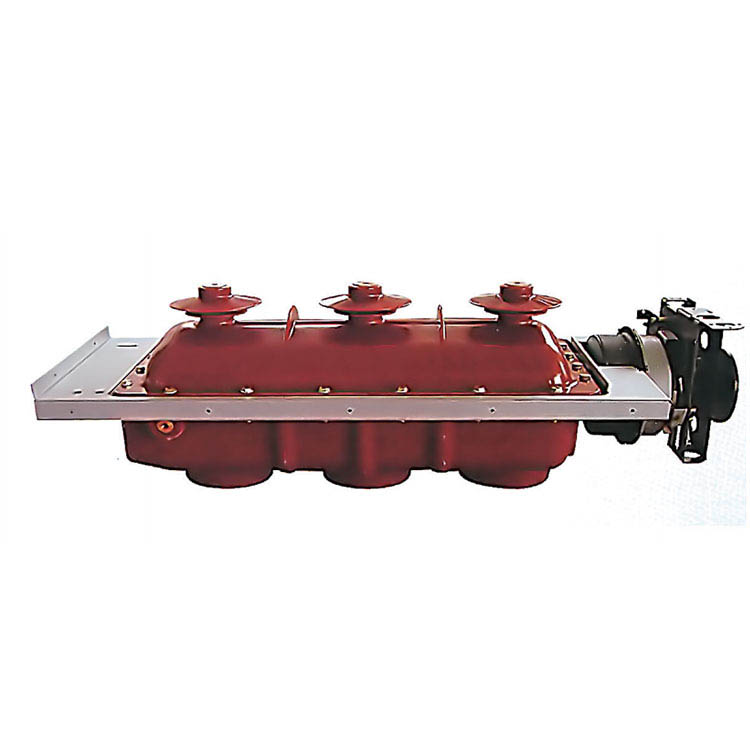

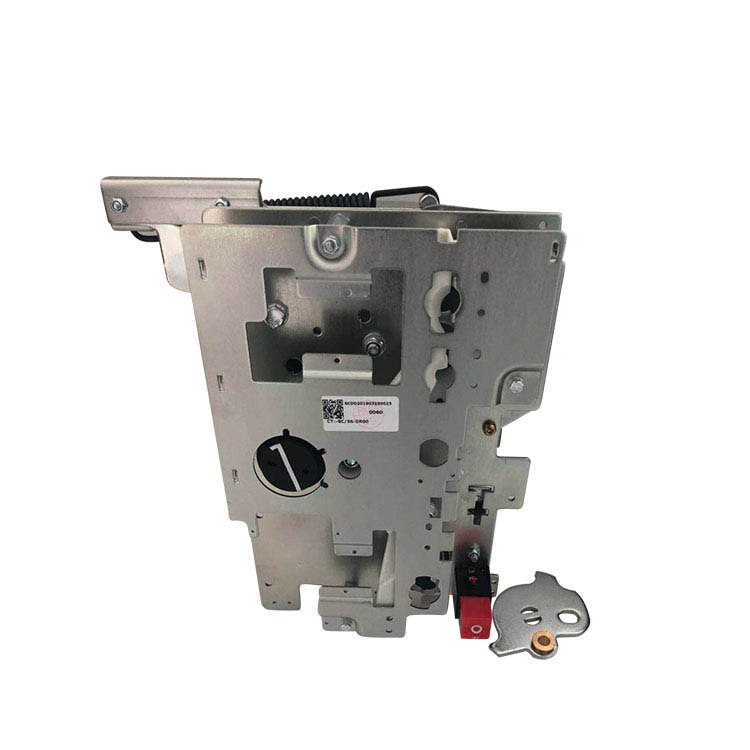

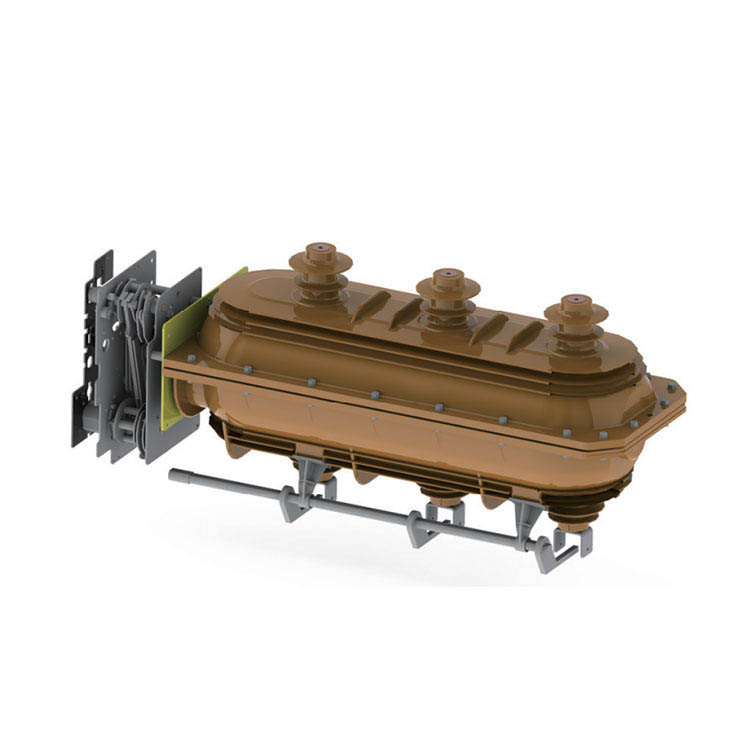

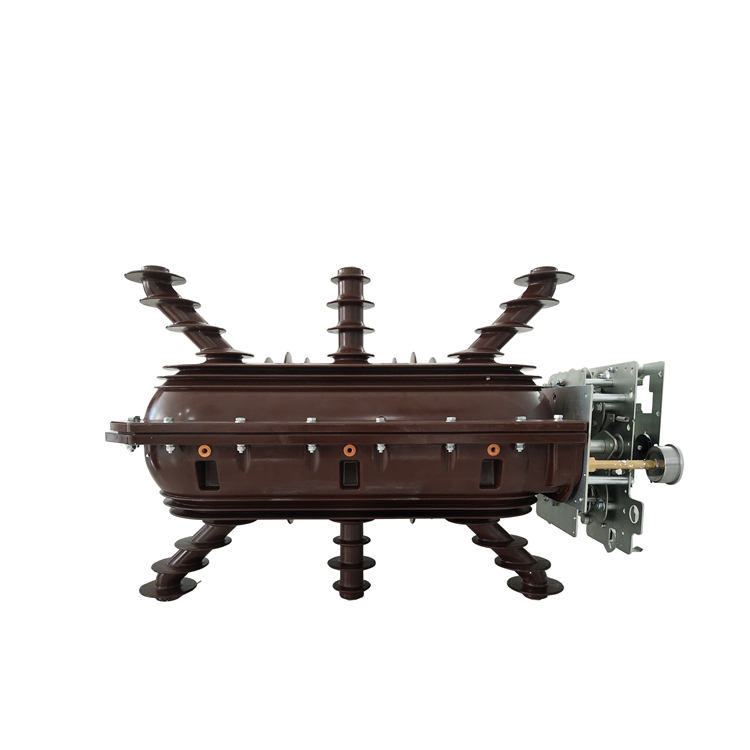

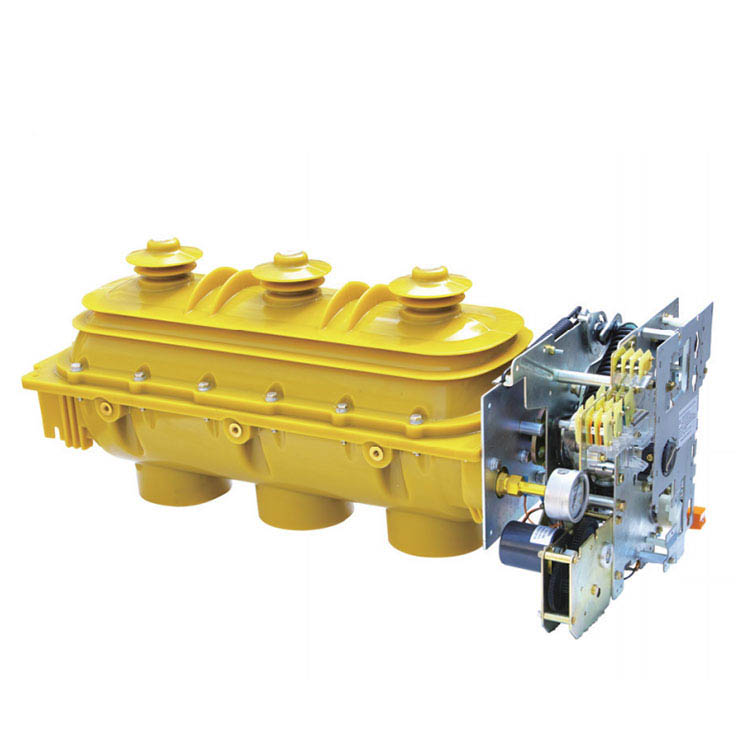

• Paagi tüüp (põrandapaagi tüüp): kolmefaasiline ühine paak, kompaktne struktuur, hea seismiline jõudlus, lihtne hooldus

• GIS-i kombineeritud elektriseadmete kaitselüliti: integreeritud lahklüliti, maanduslülitiga jne suletud kestas

2. Klassifitseeritud kaarekustutusmeetodi järgi:

• Ühe rõhuga tüüp: ainult üks rõhk kaare kustutuskambris, lihtne struktuur, laialdaselt kasutatav

• Kahe rõhuga tüüp: kõrge ja madala rõhuga õhukambritega, parem kaarekustutusvõime, kuid keerukas struktuur

3.2 Peamised tehnilised parameetrid

IV. SF6 kaitselüliti eelised ja rakendusstsenaariumid

4.1 Toote eelised

1. Suurepärane purunemisjõudlus: suudab kiiresti kustutada kaared, peaaegu ei tekita hakkimisliigpinget ning kaitseb seadmeid ja liine

2. Kõrge töökindlus: suletud struktuur vähendab väliskeskkonna mõju, sobib erinevatesse karmidesse kliimatingimustesse

3. Madal müratase: töömüra on alla 85 dB, mis parandab töökeskkonda

4. Väike põrandapind: kompaktne struktuur, mis sobib eriti hästi linna alajaamade ja piiratud ruumidega kohtadesse

5. Kõrge intelligentsuse tase: saab integreerida seiresüsteemi gaasi tiheduse, temperatuuri ja tööoleku reaalajas jälgimiseks

4.2 Rakenduse stsenaariumid

• Jõuülekandesüsteem: 500kV ja kõrgemate ülikõrgepingeliinide kaitse ja juhtimine

• Alajaam: kasutatakse peatrafode ja siinide kaitseseadmetena

• Tööstuslik elektrivõrk: kõrgepinge elektrijaotus suurtes tehastes, kaevandustes jne.

• Uus energiavõrgu ühendus: Tuuleparkide ja fotogalvaaniliste elektrijaamade võimendusjaamade kaitseseadmed

• Linna elektrivõrk: kompaktse GIS-jaotusseadme põhikomponent

V. Paigaldus- ja hoolduspunktid

5.1 Paigaldusnõuded

1. Vundamendi ettevalmistamine:

• Tasemeviga <1mm/m, et tagada seadmete stabiilsus

• Ideaalne maandussüsteem, maandustakistus <0,5Ω

2. Gaasitöötlus:

• Gaasilekke tuvastamine enne paigaldamist, aastane lekkemäär peaks olema <1‰

• Evakueerida rõhuni alla 133 Pa ja hoida üle 2 tunni, seejärel täita kvalifitseeritud SF6 gaasiga pärast lekke puudumise kinnitamist.

• Gaasi täitmisrõhk järgib rangelt toote kasutusjuhendi nõudeid, viga kontrollitakse ±0,02 MPa piires

3. Mehhanismi reguleerimine:

• Avamis- ja sulgemisaja ning sünkroniseerimise reguleerimine vastavad tehnilistele nõuetele

• Juhtmehhanism on paindlik ilma kinnikiilumiseta

• Lisalüliti lülitub täpselt normaalse signaali tagasisidega

5.2 Hooldusmeetodid

Regulaarse kontrolli esemed:

Erihooldus:

• Gaasi täiendamine: kui rõhk langeb häireväärtuseni (tavaliselt 0,05 MPa nimirõhust madalam), lisage gaasi õigeaegselt.

• Gaasi asendamine: pärast tugevat rikkevoolu katkemist kontrollige gaasi kvaliteeti ja vajadusel vahetage välja

• Tihedusrelee kalibreerimine: viige kalibreerimine läbi iga 2-3 aasta järel

VI. Ettevaatusabinõud ja ohutusmeetmed

1. SF6 gaasi omadused:

• Puhas SF6 on mittetoksiline, kuid kaare lagunemissaadused (nagu SO2, HF) on mürgised, mistõttu on hoolduse ajal vajalik ventilatsioon

• Vältige gaasi sattumist nahale ja hingamisteedele, vajadusel kandke kaitsevahendeid

2. Hooldusohutus:

• Peab esmalt toite välja lülitama, enne hooldust veenduma, et ei ole elektrit ja maandust

• Enne SF6 gaasi vabastamist vähendage rõhku nullini

• Sundventilatsioon enam kui 15 minuti jooksul pärast seadme avamist, et tagada sisemise gaasi väljalaskmine

3. Keskkonnakaitsenõuded:

• SF6 on tugev kasvuhoonegaas (GWP väärtus 23900), seetõttu tuleks heiteid rangelt kontrollida

• Heitgaasid tuleb ringlusse võtta ja töödelda ning neid ei tohi otse atmosfääri juhtida

VII. Kokkuvõte

    Suurepärase isolatsiooni ja kaarekustutusvõimega SF6 kaitselülitist on saanud tänapäevaste elektrisüsteemide kõrgepinge lülitusseadmete peamine valik, mis sobib eriti suure võimsusega, kõrgepingetasemega jõuülekande ja jaotuse stsenaariumide jaoks.

Richge tehnoloogia kohta:

• Ettevõte toodab peamiselt madalpinge lülitusseadmete tarvikuid (nagu peaahela pistikud, abiahela pistikud, töömehhanismid jne), kõrgepinge lülitusseadmete komponente (näiteks isolatsiooniosad, maanduslülitid, blokeerimismehhanismid jne) ning sise-/väliskaitselülitite seeriaid.

• Richge'i täieliku tootesarja kohta lisateabe saamiseks on soovitatav külastada selle ametlikku veebisaiti (www.richgeswitchgear.com) või võtta ühendust müügiosakonnaga (WhatsAPP: +86 189 5893 8078)
