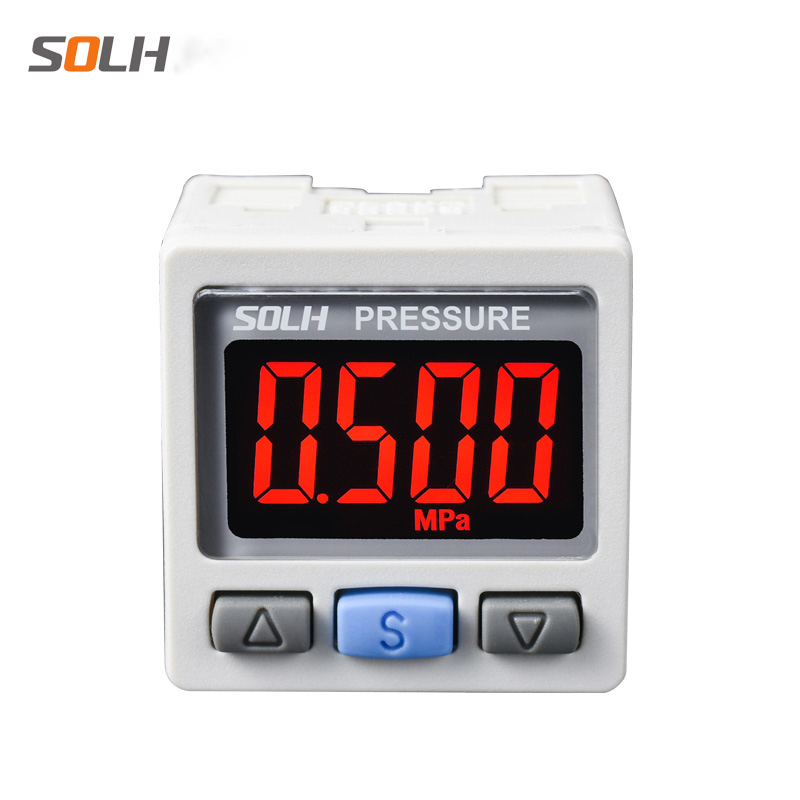

ZSE30A(F) / ISE30A seeria ülitäpne kahevärviline digitaalne rõhulüliti

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH ZSE30A(F) / ISE30A seeria ülitäpseid digitaalseid rõhulüliteid kasutatakse kõigi pneumaatiliste ahelate rõhu reaalajas jälgimiseks, läve häireks ja suletud ahela signaali juhtimiseks. Ühildub vaakumi, segu segasurve ja standardsete positiivse rõhu töötingimustega. Põhieelisteks on ±0,2% FS ülikõrge täpsus, kahevärviline punane/roheline LCD-ekraan ja ühe klõpsuga partiiparameetrite kopeerimisfunktsioon, mis toimib automatiseeritud pneumaatiliste süsteemide visuaalse jälgimissilmana.

Seeriate klassifikatsioon rõhu mõõtmisvahemiku järgi

Tehnilised põhispetsifikatsioonid (kõrge täpsusaste)

  1. Ekraan: 4-kohaline LCD-ekraan, kahevärviline automaatne lüliti (roheline / punane); OUT1 vastab rohelisele, OUT2 vastab punasele

  2. Mõõtmise täpsus: ±0,2%FS @25 ℃, eraldusvõime kuni 1/1000 täisskaala

  3. Signaali väljundi valikud

     -- Lüliti signaal: 2-kanaliline NPN / PNP avatud kollektoriga transistori väljund (OUT1 & OUT2)

     -- Analoogsignaal (valikuline): 1–5 V pingeväljund või 4–20 mA vooluväljund

  4. Toiteallikas: 12~24 VDC ±10% lai pingevahemik

  5. Ülerõhu taluvus

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A positiivse rõhu mudel: 1,5 MPa

  8. Kaitseklass: IP40 tolmukindel

  9. Töökeskkonna temperatuur: 0 ~ 50 ℃

  10. Eksklusiivne funktsioon: ühe klõpsuga parameetrite kopeerimine, seadete kopeerimine 1 peaseadmelt maksimaalselt 10 alamseadmele, tõhusalt väldib parameetrite seadistusvigu pakettseadmete silumisel

Täielik mudeli nimetamise reegel

  Mudeli näide: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: seeria rõhutüübi identifikaator

     -- 01: pordi keerme spetsifikatsioon = M5 sisekeere (R1/8)

     -- N / P: lüliti väljundtransistori tüüp

        N = NPN avatud kollektor; P = PNP avatud kollektor

     -- M / C / D: väljundi kombinatsiooni määratlus

        M = ainult 2 sõltumatut lüliti väljundkanalit

        C = 1 lülituskanal + 1~5 V analoogpinge väljund

        D = 1 lülituskanal + 4~20mA analoogvooluväljund

Kahevärviline LCD-ekraani loogika

     -- Roheline taustvalgus: tegelik rõhk kasutaja eelseadistatud normaalses töövahemikus

     -- Punane taustvalgus: rõhk ületab ülemise / alumise häireläve (ülerõhu / alarõhu hoiatus)

     -- 4 reguleeritavat kuvarežiimi: toetage standardloogikat (tavaline roheline, ebanormaalne punane) või vastupidise värvi vahetamise loogikat vastavalt vajadusele

Tüüpilised tööstusliku rakenduse stsenaariumid

  1. Pneumaatilise silindri ja tooriku kinnitusahel

     Seadke kinnitusrõhu lävi 0,5 ~ 0,7 MPa; käivitage punane häiresignaal, kui rõhk langeb alla alampiiri, et vältida töödeldava detaili lahtitulekut töötlemise ajal.

  2. Vaakum-imemisjaam (ZSE30A vaakum-spetsiaalne mudel)

     Seadke usaldusväärne adsorptsioonilävi ≤ -80kPa; väljastab viivitamatult häiresignaali, kui vaakumi aste halveneb, et vältida töödeldava detaili mahakukkumist teisaldamise ajal.

Jõudluse võrdlus tavaliste mehaaniliste rõhulülititega

Samm-sammuline valikujuhend

     -- Ainult vaakum või segavaakum + mikropositiivne rõhk → Valige ZSE30AF universaalse segu survemudel

     -- Standardne üldine pneumaatiline ahel (0,4–0,7 MPa õhuvarustus) → Kõige populaarsem mudel ISE30A-01-N-M

     -- Nõuab reaalajas pidevat rõhuandmete kogumist PLC abil → Valige analoogväljundi variant C (pinge 1–5 V) või D (vool 4–20 mA)

Ühe lause kokkuvõte

     SOLH ZSE30A vaakum, ZSE30AF segu ja ISE30A positiivse rõhu digitaalsed lülitid sisaldavad ±0,2%FS ülitäpset kahevärvilist LCD-ekraani, 2-kanalilist NPN/PNP lülitit + valikulist 1–5V/4–20mA analoogväljundit ühe klõpsuga partiiparameetrite koopiaga, mida kasutatakse laialdaselt automaatse suruõhu-imurõhu jälgimiseks ja häireseadmetes.
