CXSJ seeria kompaktne topeltsilinder | Üliõhuke topeltkolviga topeltvarda silinder

Kaubamärk: Richge Technology SOLH

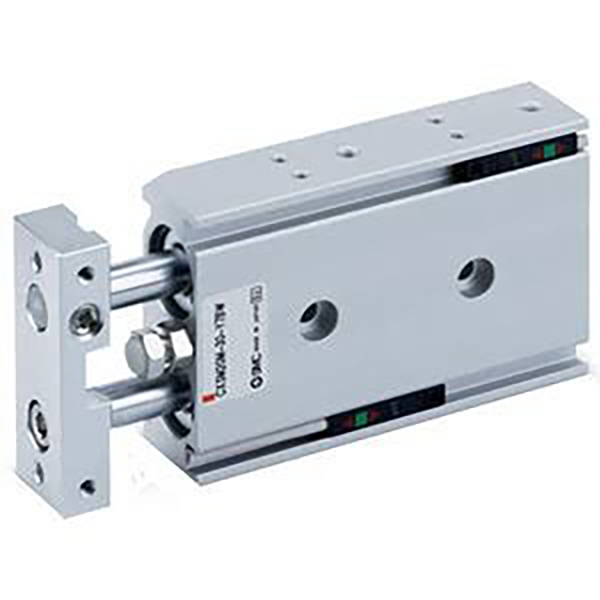

Toote ülevaade ja põhistruktuur

SOLH CXSJ seeria on standardse CXS kahesilindri täiustatud ülikompaktne versioon. Võttes kasutusele topeltkolvi ja kahe juhtvarda integreeritud konstruktsiooni, tagab seekahekordne tõukejõud võrreldes üksikute silindritega ja saavutab nullpöörlemise täpsuse ±0,1°. CXSJ-seeria, mis on optimeeritud lühema pikkuse, kitsama laiuse ja kergema kaaluga kui traditsioonilised CXS-i mudelid, on paindlikuma paigaldusega ning on spetsiaalselt loodud valimiseks ja paigutamiseks, materjali teisaldamiseks, täpseks positsioneerimiseks ja väikese koormuse pressimiseks ülikitsastes automaatikaruumides.

Peamised struktuurieelised

• Kahe kolvi ja kahe juhtvarda integreerimine: Valikulised liuglaagrid (M) ja kuullaagrid (L) universaalsete mõõtmetega, mis tasakaalustavad vastupidavust, täpsust ja kulusid erinevates töötingimustes.

• Pööratav magnetlüliti alus: Toetab 4-suunalist paigaldamist ilma struktuursete häireteta, võimaldades paindlikku mitme nurga positsiooni tuvastamist ja sümmeetrilist vasaku/parempoolse paigalduse kohandamist.

• Standardne puhver ja magnetiline disain: Varustatud kahe otsaga kummist puhvritega stabiilseks pehmendamiseks; sisseehitatud magnetrõngas (Z-sufiks) on reserveeritud magnetlüliti paigaldamiseks. Õhupuhvri (AZ) võimalus puudub, kummist puhver on standardne löögisummutus.

• Kahe pordiga disain väikeste aukude jaoks: φ6 ja φ10 avasuurused toetavad kaheteljelist ja külgmist torustikku, optimeerides torujuhtme paigutust ülikompaktsete seadmete paigutuse korral.

Tuuma alamsarja klassifikatsioon (laagri ja varda tüüp)

CXSJ-seeria hõlmab nelja põhimudelit, mis sobivad väikese kiirusega suure koormusega, suure kiirusega täppis- ja kahekordse väljundiga tööstsenaariumidega, saavutades täieliku katvuse kompaktsete automatiseerimisnõuetega.

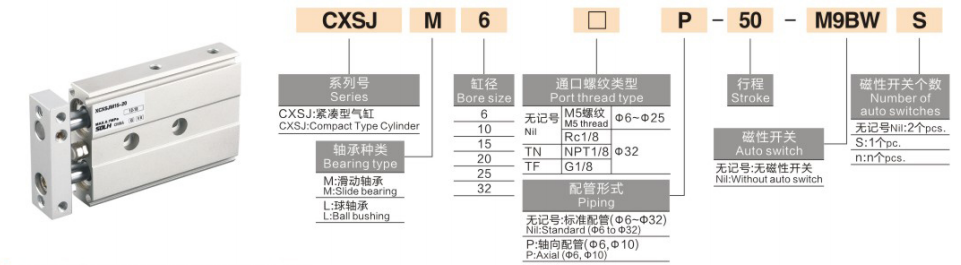

Täielikud mudeli nimetamise reeglid

Mudeli näide: CXSJL20-50Z-M9B

1. Nimekoodi määratlus

1. Sarja kood: CXSJ + laagri ja varda tüüp (M / L / WM / WL)

2. Ava suurus: 6 / 10 / 15 / 20 / 25 / 32 mm (täielik standardne läbimõõt)

3. Standardne löök: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (maksimaalne käik: 100 mm)

4. Puhvri ja magnetrõnga konfiguratsioon

￮ Z: standardkonfiguratsioon (sisseehitatud magnetrõngas + kahe otsaga kummipuhver, ühildub magnetlüliti paigaldamisega)

￮ Z-liide puudub: mittemagnetiline tüüp (magnetlüliti pole saadaval)

￮ Märkus: CXSJ-seeria toetab ainult kummipuhvrit, õhupuhvri (AZ) valikut pole

5. Magnetlüliti: valikuline D-M9B, D-A93, D-M9N; otse paigaldatud külgsoontele, millel on 4-suunaline ümberpööratav alus

6. Lukusta seade (valikuline): R (sissetõmbamise lukk), P (pikenduslukk)

Üldstandardsed tehnilised parameetrid

(Standardkatsetingimused: 20 ℃ normaalne temperatuur, kuiv õhk)

• Töörežiim: Kahetoimeline kahe kolviga ajam (kahekordne tõukejõu väljund)

• Töörõhu vahemik: 0,1–0,7 MPa (φ6: minimaalne 0,15 MPa; φ10–φ32: minimaalne 0,1 MPa)

• Tõestusrõhk: 1,05 MPa

• Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba keskkond)

• Töökiirus: 30–800 mm/s (kiire CXSJL-tüüp kuni 800 mm/s; CXSJM 30–600 mm/s)

• Pöörlemisvastane täpsus: ±0,1° (null-torsiooni täpsus, kooskõlas standardse CXS-seeriaga)

• Puhverrežiim: ainult kahe otsaga kummipuhver (õhkpuhvri valik puudub)

• Torustiku pordi suurus

￮ φ6 / φ10: M5 × 0,8 (toetage aksiaalset ja külgmist topeltoru)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (ainult külgmised torud)

• Paigaldusmeetod: 3-poolne kinnitus (alt / ülemine / külg); ümberpööratav alus toetab sümmeetrilist vasak- ja parempoolset paigaldust

Teoreetilised tõukejõu ja pinge andmed (@0,5 MPa, ühik: N)

Topeltkolvi struktuur tagabkahekordne väljundjõud võrreldes sama ava suurusega ühekolviliste silindritega

CXSJ vs CXS põhierinevuste võrdlus

CXSJ on CXS-i täiustatud ülikompaktne versioon, mis on optimeeritud spetsiaalselt kitsa ruumi automatiseerimise stsenaariumide jaoks

Valiku kiirjuhend

1. Laagri ja varda tüübi valik: Valige CXSJM kulumiskindlate raskete ja tolmuste keskkondade jaoks; valige CXSJL kiireks sujuvaks ja sagedaseks edasi-tagasi liikumiseks; võtke kasutusele CXSJWM/CXSJWL kahe otsaga varda väljundiks ja kahepoolseks sünkroonseks tööks.

2. Mudeli versiooni valik: eelistage CXSJ-d ülikompaktsete ruumi- ja aksiaaltorustike vajaduste jaoks; valige standardne CXS, kui on vaja õhkpuhvrit või tugevat löögikindlust.

3. Magnetilise konfiguratsiooni valik: valige magnetlülititega asendi tuvastamiseks Z-liide; jätke Z välja mittemagnetiliste ja magnetiliste häirete suhtes tundlike stsenaariumide puhul.

4. Puur ja käigu valik: määrake ava suurus tegeliku koormuse ja tõukejõu vajaduse põhjal; standardne käiguvahemik on 5–100 mm (maksimaalne käigupiirang: 100 mm).

Ühe lause kokkuvõte

     SOLH CXSJ-seeria ülikompaktsel kahesilindril on kahekolviline topeltvardaga suur tõukejõud, ±0,1° nullpöörlemise täpsus, üliõhuke optimeeritud suurus ja 4-suunaline paindlik kinnitus, mis on optimaalne pneumaatiline lahendus ülitäpse valimise ja paigutamise, positsioneerimise ja kerge pressimise jaoks ülipiiratud automatiseeritud seadmetes.
