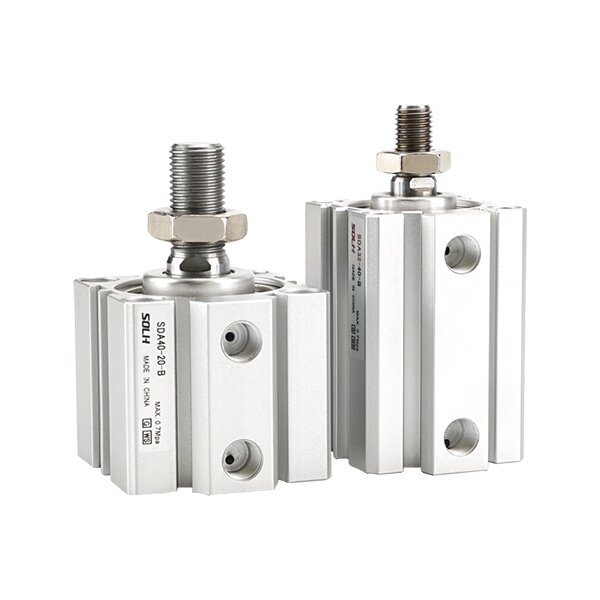

SDA seeria üliõhuke kompaktne pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH SDA seeria kandiline üliõhuke kompaktsilinder, klassikaline ökonoomne kompaktajam. Kere pikkus on ainult 1/2–1/3 standardse raudvarda silindrist. Paigaldusmõõt on vahetatav Airtac ACQ ja SMC CQ2 seeriatega. Sobib lühikese käiguga lükkamiseks, kinnitamiseks ja positsioneerimiseks piiratud paigaldusruumi all, kasutatakse laialdaselt 3C automatiseerimises, pakendamismasinates ja kinnitusseadmetes.

Struktuur ja peamised omadused

     -- Üliõhuke ruudukujuline alumiiniumkorpus, toetab ruumi säästmiseks sisseehitatud paigaldust;

     - kõva anodeeritud silinder, kroomitud kolvivarras, kulumiskindel ja korrosioonivastane;

     -- Täisvariandid: kahetoimeline, ühe vedrutagastus, kaksikvarras, reguleeritav käik, magnetiga varustatud versioon;

     -- Sisseehitatud kummist kaitserauad mõlemas otsas põrutuste summutamiseks ja müra vähendamiseks;

     -- Madala hõõrdumisega kahesuunaline tihend määrdehoidlaga, õlivaba pikk kasutusiga;

     -- Ümbritsevad anduri sooned paindliku magnetilise automaatlüliti paigaldamiseks.

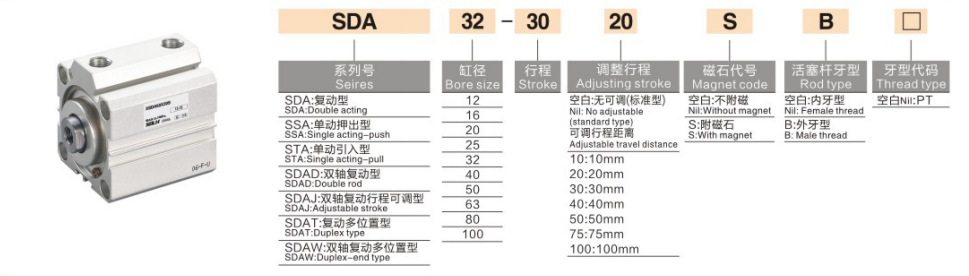

Mudeli kodeerimise reegel

   1. Näide: SDA20-50-S-B

     -- SDA: seeria nimi; SSA=vedrupikendus; STA = vedru sissetõmme; SDAD = kaksikvarras; SDAJ = reguleeritav käik

     -- 20: ava suurus: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: käigu pikkus 5 ~ 200 mm

     -- -S: Sisseehitatud magnetrõngas

     -- -B: väliskeermega kolvivarras; tühi = sisekeere

Tehnilised andmed

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa (ühe vardaga)

Ühe lause kokkuvõte

     SOLH SDA ökonoomne üliõhuke kompaktne pneumaatiline silinder rohkete variantidega, vahetatav ACQ ja CQ2-ga, ideaalne odav lühitaktiline ajam ruumisäästlikuks automaatseks kinnitamiseks ja lükkamiseks.
