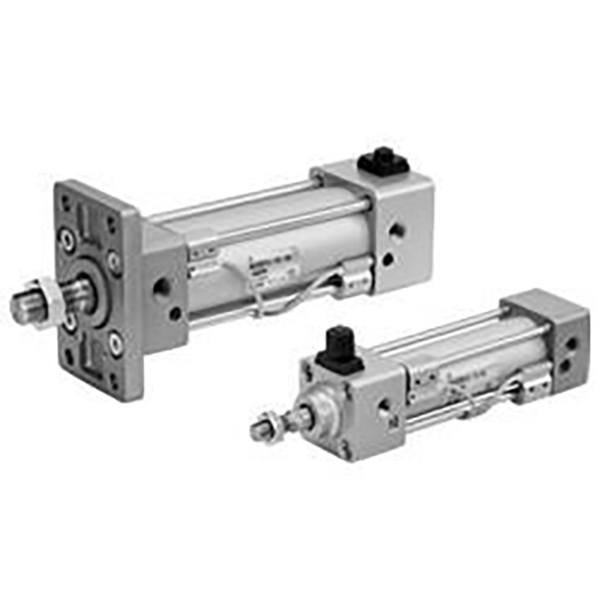

MBB seeria kerge roolivarda standardsilinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MBB seeria kerge roolivarda standardsilinder (MB-Z seeria), traditsioonilise MB seeria täiustatud järeltulija 10% kaalulangusega. Varustatud kandiliste otsakatete, reguleeritavate kaheotsaliste õhkpatjade ja rohkete kinnitusvõimalustega. Laialdaselt kasutatav üldistes automaatikaseadmetes keskmise kiiruse, kõrge sagedusega ja keskmise koormusega. Paigaldusmõõtmed vastavad ISO 15552 standardile, vahetatavad konkureerivate kaubamärkide roolivarda silindritega.

Põhistruktuur ja funktsioonid

   1. Struktuur: ümmargune alumiiniumist tünn, sisemised kinnitusvardad, kandilised otsakatted, mõlemas otsas reguleeritav õhkpadi, kõrge konstruktsiooni jäikus.

   2. Materjal: kõva anodeeritud alumiiniumist tünn, ülitugevad valatud otsakatted, kõva kroomitud kolvivarras, suure tõmbetugevusega kinnitusvardad, kulumiskindel ja pikk kasutusiga.

   3. Toimingu variandid

     -- MBB: ühevardaline kahetoimeline (ilma sisseehitatud magnetita)

     -- MDBB: ühevardaline kahetoimeline (sisseehitatud magnetrõngas automaatse lüliti jaoks)

     -- MBW/MDBW: topeltvarraste kahekordne toime, suurepärane väändevastane jõudlus

   4. padi: mõlemas otsas sõltumatult reguleeritav õhkpadi, mis vähendab tõhusalt terminali lööke, vibratsiooni ja müra.

   5. Anduri paigaldamine: eeltöödeldud sooned M9B/A93/M9BW magnetiliste automaatlülitite jaoks kolvi asendi tuvastamiseks.

   6. Kergekaaluline uuendus: optimeeritud otsakorgi geomeetria, 10% kergem kui vana MB mudel, lihtsam kokku panna ja transportida.

   7. Standardi ühilduvus: ISO 15552 kinnitusstandard, otsene kaubamärkidevaheline vahetatavus.

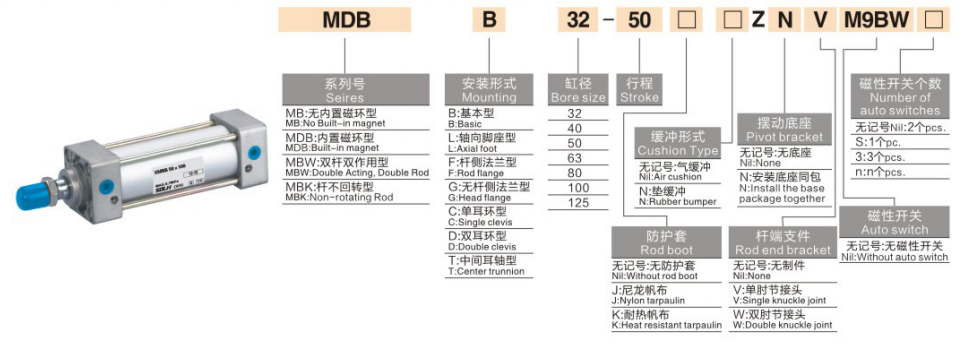

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: MDBB40-100Z-M9BW

   2. Standardtellimuse näited

     -- MBB50-200Z: Bore50, insult200, kerge põhimudel ilma magnetita

     -- MDBB63-150Z-LB: Bore63, käik150, sisseehitatud magnet, jalakinnitus

     -- MDBB80-300Z-FA: Puur80, käik300, vardapoolse ääriku kinnitus

Tehnilised põhispetsifikatsioonid

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa (üks varras, ühik: N)

 1. Kahetoimeline MBB / MDBB

Paigaldustüübid ja tuletismudelid

   1. Paigaldusvalikud

     -- B Põhitüüp: otsene paigaldamine otsakorgi kaudu läbi aukude

     -- LB jalakinnitus: stabiilne horisontaalne paigaldus suure koormuse jaoks

     -- FA/FB äärik: vardapoolne/peapoolne äärik vertikaalseks paigaldamiseks

     -- C/D klambrid: ühe-/kaheklambrid hingedega pöörde liikumiseks

     -- T Trunnion: Pöördemehhanismi keskmise võlli kinnitus

   2. Peamine tuletiseeria

     -- MBB/MDBB/MBW: standardne ühevardaline mittemagnet/magnet ja kahevardaline silinder

     -- MBK/MDBK: mittepöörlev varrassilinder, mis takistab kolvivarda keerdumist

     -- -XB6 kõrge temperatuuri tüüp: töövahemik -20 ~ +150 ℃

     -- -XC6 roostevabast terasest kolvivarras: kerge söövitava ja niiske keskkonna jaoks

Kolmeastmeline kiire valiku juhend

   1. Ava valik: Arvutage vajalik tõukejõud tegeliku koormuse alusel, reserv ≥50% ohutusvaru. Eelistage MBB-d keskmise kiirusega keskmise koormusega üldautomaatika jaoks.

   2. Käigu kinnitus: lisage tõhusale liikumisele 10–20 mm ohutusvaru. Max standardne käik 1000 mm, kohandatud kuni 1500 mm.

   3. Konfiguratsiooni sobitamine

     -- Asukoha tuvastamine: valige MDBB sisseehitatud magnetiga mudel, sobitage M9B/A93 automaatlülitid.

     -- Kinnitus: LB jalakinnitus horisontaalse raske koormuse jaoks; Vertikaalseks paigaldamiseks eelistatud FA äärik.

     -- Eritingimused: kõrge temperatuuri jaoks valige -XB6, söövitava keskkonna jaoks -XC6 roostevaba varras.

Ühe lause kokkuvõte

     SOLH MBB kerge roolivarda standardsilinder vastab standardile ISO15552, mis on varustatud reguleeritava õhkpadja ja mitme kinnitusmeetodiga, ideaalne üldotstarbeline lineaarne ajam keskmise koormusega kõrgsageduslike automatiseerimisliinide jaoks.
