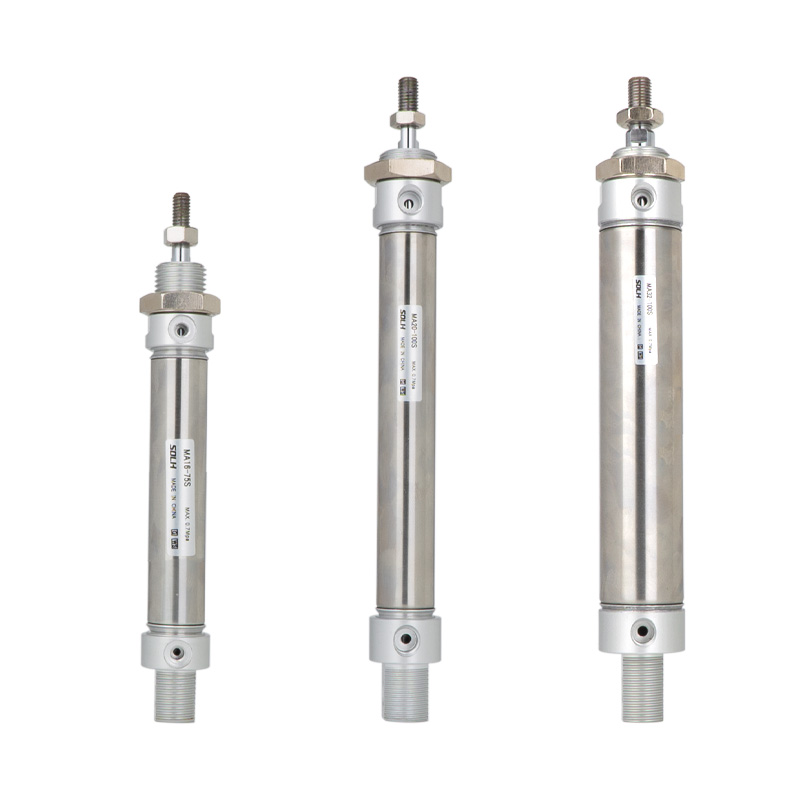

MA-seeria roostevabast terasest minisilinder (ökonoomne üldtüüp)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MA seeria ökonoomne roostevabast terasest minisilinder, ava suurus φ16/20/25/32/40/50/63mm. Vahetatav SMC CM2/CM3 seeriaga. Kõrge kulutasuvus, küps struktuur, universaalsed paigaldusmõõtmed ja korrosioonikindlus. Laialdaselt kasutatav kergetööstuses, elektroonikas, pakendites, toiduainetes ja väikestes automaatikaseadmetes kerge ja keskmise koormusega, eelarvetundlikes, puhastes või niisketes töötingimustes.

Struktuuri ja disaini põhifunktsioonid

   1. Standard: ettevõtte sisestandard, mis on väga asendatav SMC CM2/CM3-ga.

   2. Materjal: 304 roostevabast terasest silinder ja kolvivarras, alumiiniumisulamist otsakatted, roostekindel niiske, nõrga happe, nõrga leelise ja puhta keskkonna jaoks.

   3. Struktuur: rull-pressitud otsakork ja silindriühendus, stabiilne struktuur ja konkurentsivõimeline hind, sirge silindriline kuju hõlpsaks hoolduseks.

   4. Toimingu variandid

     -- MA Double Acting: õhuvarustus mõlemas otsas, kõige levinum standardmudel

     -- MSA ühetoimelise vedru pikendamine: pikenevad automaatselt, kui õhk katkeb

     -- MTA ühetoimeline vedrutagastus: õhu katkemisel tõmbub automaatselt sisse

     -- MAD Double Rod: varras pikendatud mõlemale küljele, sünkroonne liikumine, kahekordne efektiivne käik

     -- MAJ Reguleeritav käik: Kahe toimega peene käigu reguleerimisega täpseks positsioneerimiseks

   5. Padi: Standardne kummist kokkupõrkevastane pad; MAC valikuline reguleeritav õhkpadi, et vähendada lööke ja müra kiirel liikumisel.

   6. Tihendus: spetsiaalne kahesuunaline tihend õlihoidla soonega, madal käivitusrõhk, õlivaba töö, kasutusiga ≥5 miljonit tsüklit.

   7. Asendi tuvastamine: kõikidel mudelitel on sisseehitatud magnetrõngas (liide S), mis ühildub AirTAC CS1-G või SMC M9B magnetlülititega kolviasendi tagasiside saamiseks.

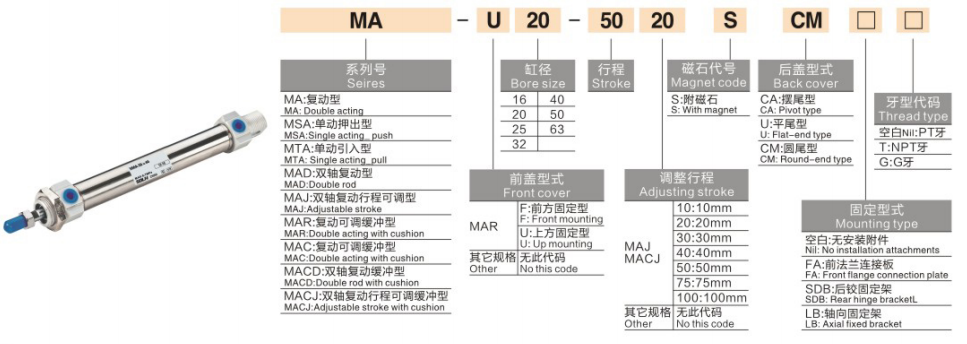

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: MA25-100S-CM-FA

Standardtellimuse viitenäited

     -- MA32-75S-CM: Puur32, käik75, kahetoimeline, silindriline saba, sisseehitatud magnet

     -- MTA20-50S-U: Puur 20, käik50, ühetoimeline vedrutagastus, lame saba

     -- MAJ40-100S-CA: Puur40, käik 100, reguleeritav käik, klambri saba

Universaalsed tehnilised andmed

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa (üks varras, ühik: N)

   1. Topeltnäitleja MA

   2. Ühekordse toimega MTA (kevadine tagasivool @0,5 MPa)

Paigaldusvormid ja tuletismudelid

   1. Tagumine saba ja kinnitusvalikud

     -- CM silindriline saba: standardne sirge kinnitus (kõige populaarsem)

     -- CA Clevis saba: tagumine hingedega pöördemehhanismi jaoks

     -- U Lame saba: tasapinnaline paigaldus piiratud aksiaalse ruumi jaoks

     -- FA/FB äärik: esi-/tagaääriku plaadi kinnitus

     -- LB Jalakinnitus: Külgmise aksiaalse kronsteini paigaldamine

     -- SDB Topeltklahv: hingedega ühendus pöörde liikumiseks

   2. Peamised tuletisversioonid

     -- MA: standardne kahetoimeline sisseehitatud magnetiga

     -- MSA/MTA: ühetoimeline vedru pikendamine / vedrutagastus

     -- MAD: topeltvarraste kahe toimega

     -- MAJ: Reguleeritav käik kahepoolse toimega

     -- MAC: kahepoolse toimega reguleeritava õhkpadjaga

Kolmeastmeline kiire valiku juhend

   1.Puuri valik: Arvutage vajalik tõukejõud ja horisontaalkoormus, reserv ≥50% ohutusvaru; valige MA eelistatult väikese ja keskmise koormusega ning kulutundlike projektide jaoks.

   2. Käigu kinnitus: lisage 10–20 mm käiguvaru; Maksimaalne käik: kahekordse toimega ≤500mm, ühekordse toimega ≤100mm.

   3. Konfiguratsiooni sobitamine

     -- Kasutamine: Kahetoimeline → MA; ühetoimeline vedrutagastus → MTA; löögi täpne häälestamine → MAJ

     -- Padi: valige jooksukiirusel＞500 mm/s MAC reguleeritav õhkpadi

     -- Asukoha tagasiside: kõik mudelid, mis on varustatud sisseehitatud magnetiga, sobivad CS1-G / M9B magnetlülititega

Ühe lause kokkuvõte

     SOLH MA ökonoomne roostevabast terasest minisilinder on vahetatav SMC CM2/CM3 seeriaga, pakub rikkalikke variante ja mitut paigaldusvalikut, kulutõhusat lineaarset ajamit kerge ja keskmise koormuse automatiseerimiseks, pakendamiseks, toiduainete ja elektroonika tootmisliinide jaoks.
