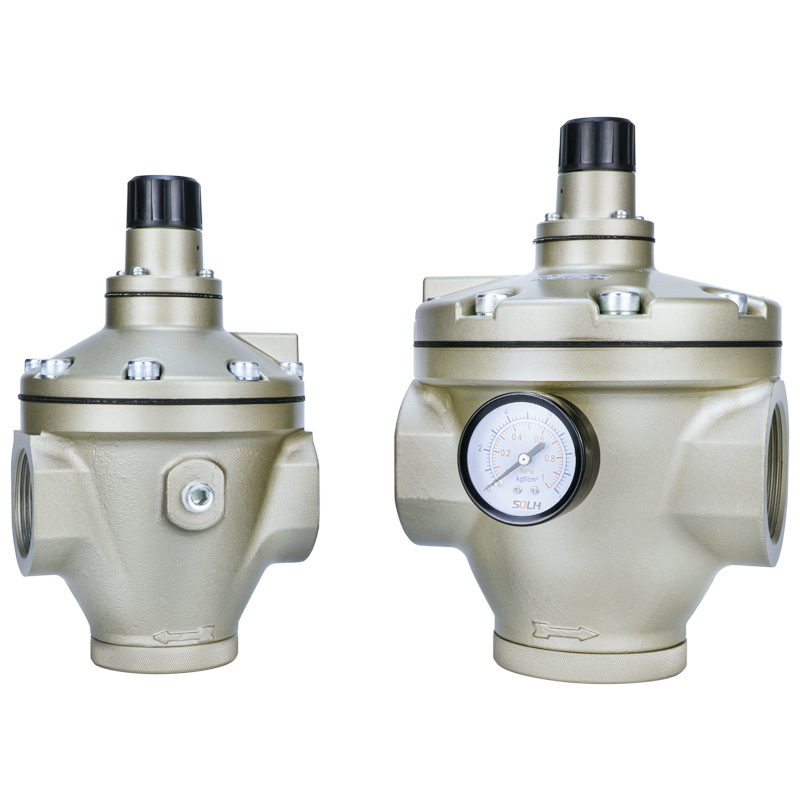

AR-seeria pilootjuhitav rõhuregulaator (SOLH, Richge Technology)

Kaubamärk:SOLH by Richge Technology (睿其格科技)

Toote positsioneerimine

     SOLH AR pilootjuhitavad regulaatorid hõlmavad täismudeleid AR425/435/625/635/825/835/925/935. Võttes kasutusele sisemise piloodi reljeefse struktuuri, on see seeria suunatud keskmise kõrge rõhu, suure vooluhulgaga, pikamaa- ja ülitäpsetele põhiõhutorustikele. Võrreldes standardsete otsetoimeliste regulaatoritega tagab see suurepärase reguleerimise täpsuse, suurema läbilaskevõime ja tugevama rõhukõikumistevastase jõudluse.

Struktuur ja tööpõhimõte

     Struktuur: Sisemine pilootvabastustüüp koos pideva tühjendamise juhtõhuga

     1 .Sisselaskeava suruõhk jaguneb põhivoolukanaliks ja sõltumatuks pilootjuhtimisahelaks.

     2. Juhtõhurõhk surub diafragmat, et reguleerida põhipooli avamist stabiilse väljundrõhu saavutamiseks.

     3. Sisseehitatud vabastusfunktsioon tühjendab automaatselt ülemäärase sekundaarrõhu, et säilitada konstantne väljalaskerõhk.

     4. Pidev õhuvooluhulk umbes 5 l/min tagab ülikiire reageerimise ja erakordse reguleerimise täpsuse.

Toote peamised omadused

     1. Suur vooluhulk ja kõrge rõhk

     Maksimaalne töörõhk ulatub 1,0 MPa-ni 1,5 MPa vastupidava rõhuga. Portide suurused on vahemikus 1/4" kuni 2", mis sobivad ideaalselt tehase põhimagistraalliinide ja tsentraliseeritud õhuvarustussüsteemidega.

     2. Ülikõrge reguleerimise täpsus

     Hüsterees ≤0,02 MPa ja korratavus ≤0,01 MPa. Väljundrõhk jääb ühtlaseks isegi sisselaskerõhu järskude muutuste või hetkelise vooluhulga korral.

     3. Kahekordne rõhuvahemik ühes identses korpuses

     3.1 Suffix 25 mudel: 0,05–0,83 MPa üldiste kõrgsurvetööstuse rakenduste jaoks

     3.2 Sufiksi 35 mudel: 0,02–0,20 MPa madala rõhu täppisjuhtimise stsenaariumide jaoks

     4. Integreeritud automaatne ülerõhuvabastus

     Täiendavat välist kaitseventiili pole vaja. Sisseehitatud reljeefstruktuur stabiliseerib surveväljundit ja hoiab ära rõhu mõju allavoolu pneumaatilistele komponentidele.

     5. Stabiilne, hooldussõbralik konstruktsioon

     Töötemperatuur on vahemikus -5 ℃ kuni +60 ℃. Survevalatud alumiiniumisulamist korpus toetab määrdevaba töötamist ja suvalist paigaldussuunda.

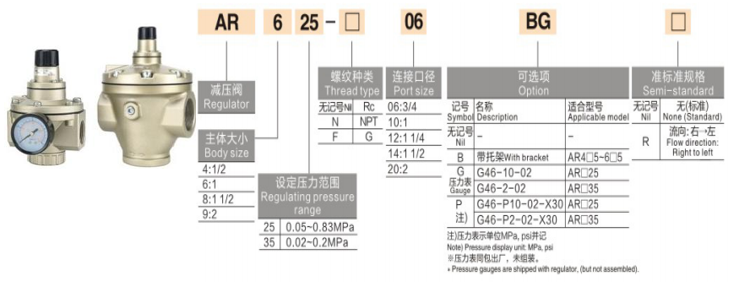

Mudeli ja spetsifikatsiooni tabel

Üldised tehnilised parameetrid

     1. Kasutatav keskkond: kuiv või määritud suruõhk

     2. Maksimaalne sisendrõhk: 1,0 MPa

     3. Pidev verejooksu tarbimine: ca. 5 l/min (ANR)

     4. Standardmõõturi port: 1/4" niit

     5. Konstruktsiooni tüüp: sisemine piloot, reljeefne konstruktsioon pideva õhuvooluga

Tüüpilised rakendused

     1. Tehase peamised õhutorustikud ja tsentraliseeritud õhuvarustusjaamad

     2. Suure läbivooluga seadmed, mis on varustatud suure avaga silindrite, õhumootorite, õhupuhumis- ja kuivatusseadmetega

     3. Täpne pneumaatiline juhtimine: testimisseadmed, positsioneerimisseadmed, pinge juhtimine ja hüdraulilised pressid

     4. Torujuhtmed, millel on tugev rõhukõikumine ja pikamaa õhuülekandega

     5. Kaheastmelised rõhu vähendamise süsteemid kõrgsurveõhupaakidest kuni keskmise rõhuga tootmisseadmeteni

Põhiline kokkuvõte

     AR pilootseeria integreerib sisemise reljeefse pilootstruktuuri, suure vooluvõimsuse, suure täpsuse, kahe valitava rõhuvahemiku ja pideva automaatse õhutusfunktsiooni. See toimib optimaalse rõhureguleerimislahendusena peamiste õhukanalite, suure vooluhulga seadmete ja ülitäpse kõrgsurve pneumaatiliste ahelate jaoks.

Valiku võrdlus: otsene AR / piloot AR / VEX1

     1. Otsetoimega AR (AR20 ~ 60): väike vooluhulk, ökonoomne hind, standardne reguleerimise täpsus väikeste haruahelate jaoks

     2. Pilot AR (AR425~935): keskmine kuni suur vooluhulk, ülitäpne, mõeldud tehase peamiste õhutorustike jaoks

     3. VEX1 seeria: ülisuur läbilaskevõime, 3-pordiline väljalaskekonstruktsioon, mitmeastmeline rõhu reguleerimine ja ülikiire leevendusjõudlus
