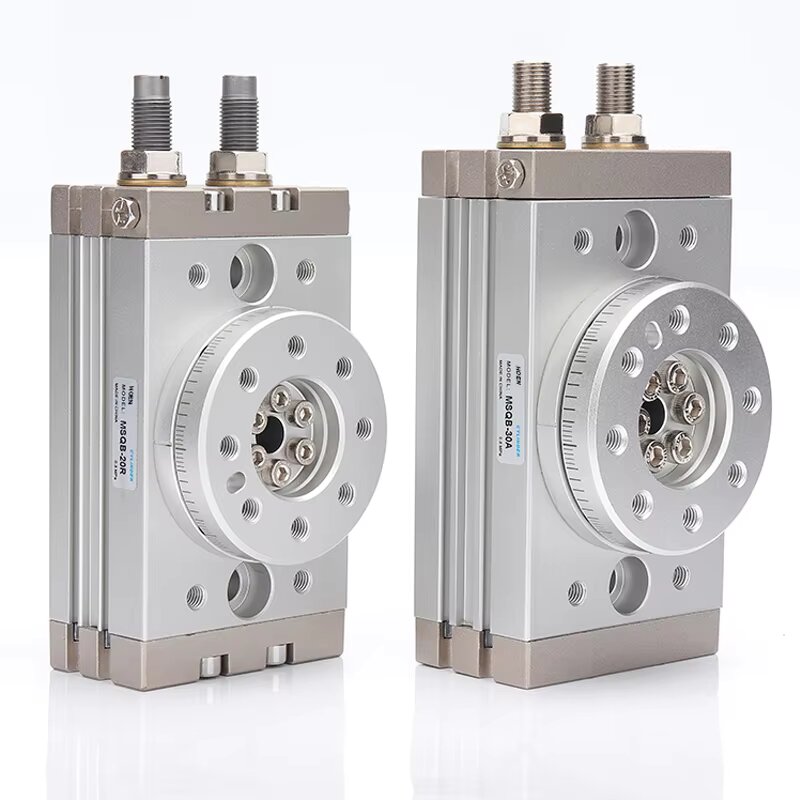

HRQ-seeria hammaslatt ja hammasratas pöörlev ajam

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH HRQ pöörlev silinder kasutab sümmeetrilist kahe kolviga hammaslati ja hammasratta ülekandestruktuuri, millel on ülisujuv pöörlemine, topeltväljundi tõukejõud ja kõrge korduspositsioneerimise täpsus. Pidevalt reguleeritav pöördenurk vahemikus 0–190°, laialdaselt kasutusel kõigi automatiseeritud tootmisseadmete pöörleva indekseerimise, tooriku kinnitamise, pööramise ja sorteerimisjaamade jaoks.

Sarja kiirvalikutabel

Universal Core tehniliste spetsifikatsioonide tabel

Väljundpöördemomendi ja lubatud koormuse andmed

  1. Teoreetiline väljundmoment (0,5 MPa toiteõhk, mõõtühik: N·m)

  2. Maksimaalse lubatud koormuse viitetabel

Laadimisohutuse valiku näpunäide

     -- Tegelik töökoormus peab vastama allolevale ohutusvalemile, et vältida deformatsiooni ja varajasi rikkeid:

     -- Tegelik aksiaalkoormus / maksimaalne telgkoormus + tegelik radiaalkoormus / maksimaalne radiaalkoormus + tegelik paindemoment / maksimaalne paindemoment ≤ 15.

Struktuurse disaini eelised

  1. Sümmeetriline hammaslatt ja hammasratas

     -- Tasakaalustatud topeltkolb tagab kahekordse väljundpöördemomendi, stabiilse pöörlemise ilma raputamiseta, suurepärase positsioneerimistäpsuse ja suurepärase kandevõime suurele koormusele võrreldes ühelabaliste pöörlevate silindritega.

  2. Mitmesuunaline paigaldusalus

     -- HRQ10~HRQ200: kruvidega kinnitusavad jaotatud mõlemale küljele;

     -- Micro HRQ2/3/7: kinnitusavad alumisel tasapinnal; paindlik paigutus kompaktsete seadmeraamide jaoks.

  3. Keskne õõnes läbiv auk

     -- Pöörleva laua pinnal olev õõnes disain võimaldab õhutorudel, andurikaablitel läbida keskpunkti, korraliku sisemise torustiku paigutuse ilma välisliinide häireteta.

  4. Kaks valikulist puhverlahendust

     -- Mehaaniline piirkruvi puhver: madal hind, sobib väikese koormuse ja madala kiirusega katkendlikuks tööks

     -- Hüdrauliline amortisaator (-A järelliide): energia neeldumisvõime 3–5 korda suurem kui kruvipuhver, summutab tõhusalt löögivibratsiooni suurel kiirusel suure koormuse peatamisel, tagab täpse positsioneerimise korratavuse

  5. Universaalne magnetlüliti ühilduvus

     -- Standardsed eeltöödeldud anduri sooned silindri korpuse mõlemal küljel, ühilduvad D-M9BV, D-A93 ja muude üldiste magnetiliste pilliroo lülititega, et anda PLC juhtimissüsteemi pöörleva kohapealse signaali tagasiside.

Täielik mudeli nimetamise reegel

  1. Põhimudeli näide: HRQ30-A

     -- HRQ: pöörlevate hammaslattide ja hammasrataste silindrite seeria kood

     -- 30: raami suuruse kood, mis vastab fikseeritud pöördemomendi ja koormuse parameetritele

     -- -A: sisseehitatud hüdraulilise amortisaatori järelliide; sufiks puudub = mehaaniline piirkruvi puhver

  2. Laiendatud sufiksi definitsioon

     -- -S: roostevabast terasest otsakate korrosioonivastase niiske keskkonna jaoks

     -- Keermevalikud: PT koonuskeere, G paralleelkeere, NPT Ameerika standardkeere

Samm-sammuline valikujuhend ja tüüpilised rakendused

  1. Valiku prioriteedireeglid

     -- Suur kiirus, raske töödeldava detaili koormus, ülitäpne seiskamise positsioneerimine → HRQ□-hüdraulilise puhvri mudel

     -- Kerge koormus, madal tsükli kiirus, range kulude kontroll → Standardne HRQ kruvipuhvri versioon

     -- Niiske / kergelt söövitav töökoja keskkond → HRQ□-A(S) roostevabast terasest otsakorgi variant

     -- Koormuse sobitamise prioriteet: kontrollige korraga kolme põhinäidikut – väljundmomenti, paindemomenti, radiaalset ja aksiaalset lubatud koormust

  2. Tüüpilised tööstusliku rakenduse stsenaariumid

     -- Täpne automaatne kokkupanek: pöörlevate osade kokkupanek, kruvide pingutamise jaamad

     -- Materjali sorteerimise logistika: tooriku ümberpööramine 90°/180°, konveieri suuna vahetamine

     -- Pneumaatilised kinnitusseadmed: pöörleva rakise kinnitus- ja pöörlemismehhanism

     -- Pakkimismasinad: pudeli pöörlemine, automaatsed sildi kleepimise pöörlemisjaamad

Toimivuse võrdlus: HRQ hammaslatt VS laba tüüpi pöördsilinder

Ühe lause kokkuvõte

     SOLH HRQ kahe kolviraami ja hammasrattaga pöörlev silinder pakub mehaanilise kruvi/hüdraulilise puhvri valikulisi variante koos roostevabast terasest korrosioonikindla versiooniga, mitmesuunalise paigaldusega ja keskse õõneslaua kujundusega, mis tagab stabiilse suure pöördemomendiga raskeveokite pöörleva positsioneerimise automaatsete montaaži-, pakkimis- ja materjalisorteerimisliinide jaoks.
