HLQ / HLQL seeria kahe võlliga täpne lineaarne liugsilinder (tsirkuleeriva kuuli juhik)

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH HLQ / HLQL kahe võlliga täppisliuguri silinder kasutab tsirkuleeriva kuuliga lineaarset juhtsüdamiku struktuuri, mis tagab automatiseeritud seadmete jaoks ülitäpse ja suure jäikuse sujuva lineaarse edasi-tagasi liikumise. Kaks varianti hõlmavad vastavalt kerge-keskmise ja raske ekstsentrilise koormusega töötingimusi.

Sarja ülevaade

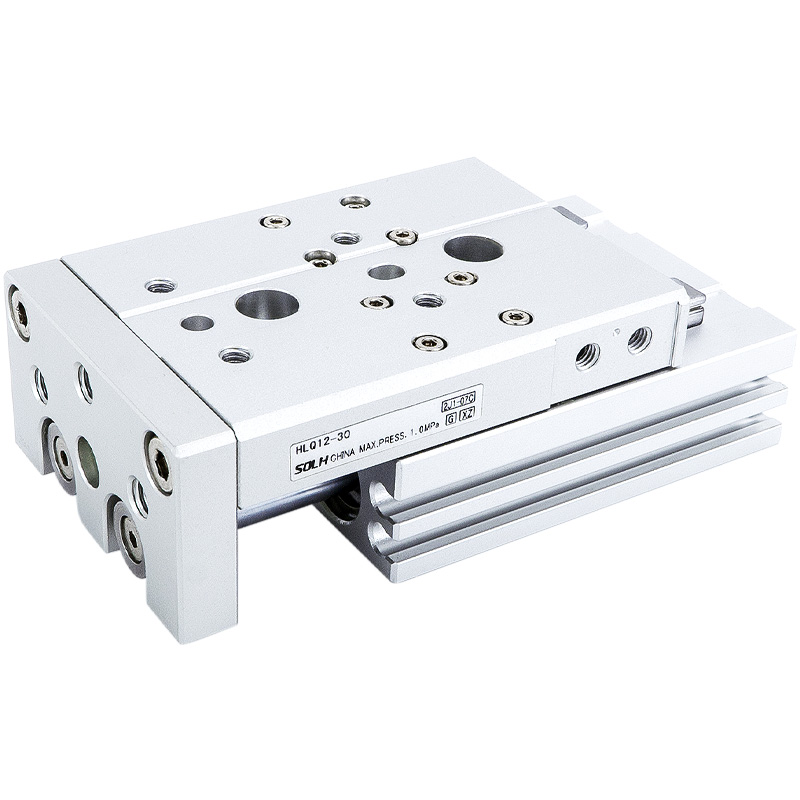

     -- HLQ standardtüüp: silindri korpus, mis on paigutatud liuguri küljele, kompaktne üldlaius

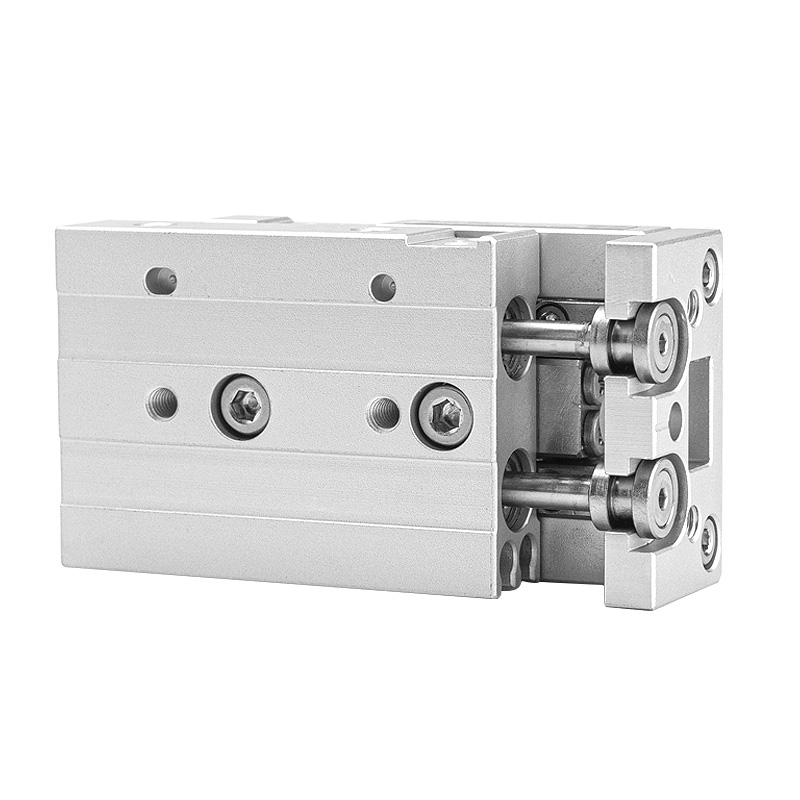

     -- HLQL sümmeetriline tüüp: tsentreeritud silinder + kaks sümmeetrilist juhtsiinid, ülikõrge jäikus ja läbipaindevastane võime

     -- Juhtstruktuur: tsirkuleeriv kuuli lineaarne juhik; üks siinne ava jaoks 6/8, kaks paralleelset siini ava jaoks ≥12

     -- Töörežiim: kahekordne edasi-tagasi liikumine

     -- Kohaldatav keskkond: suruõhk filtreerimistäpsusega ≥40 μm

Tehniliste spetsifikatsioonide põhitabel

Struktuurilised ja jõudluse eelised

  1. Kahe täpsusega tsirkuleeriva palli juhtsiinid

     - Madal hõõrdumine, ülisujuv liikumine, silmapaistev sirgus ja korduva positsioneerimise täpsus; integreeritud roostevastane tolmukindel kate pikendab kasutusiga.

  2. Sisseehitatud ujuvliigend

     -- Elastne ujuv ühendus kolvi ja liuguri kelgu vahel tasakaalustab külgjõudu ja ekstsentrilist pöördemomenti, vältides kolvivarda deformatsiooni ja ülekoormuskahjustusi.

  3. Kahe paralleelse kolvivarda disain

     -- Kahekordne tõukejõud, võimas väändevastane jõudlus, liugplatvormi nullpöörlemine koormuse all.

 4. Mitmesuunaline paigaldusskeem

     -- Tapitud kinnitusavad põhja-, esi- ja külgpindadel 3-suunaliseks paigaldamiseks; Täpse asukoha määramise tihvtide augud alusel kiireks ja täpseks kinnitusdetailide paigaldamiseks.

  5. Kolmepoolsed rakise paigalduspinnad

     -- Keermestatud augud tööriistade jaoks liugu peal ja esiküljel; positsioneerimistihvtide augud liuguri ülaosas, et tagada kinnitusdetailide korduva positsioneerimise täpsus.

  6. Eeltöödeldud anduri sooned

     -- Standardsed libisevad pilud silindri küljel kiireks paigaldamiseks ja magnetiliste pilliroolülitite asendi reguleerimiseks.

  7. Mitmesugused puhvri ja stoppploki kombinatsioonid

     -- Valikuline fikseeritud õhupuhver, reguleeritav õhupuhver (A/AS/AF), hüdrauliline amortisaatori puhver (B/BF); saadaval on mitu välise piirpeatusploki tarvikut.

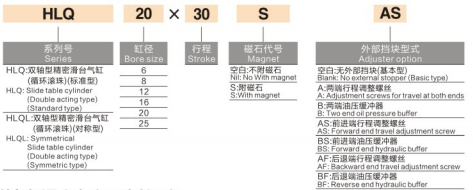

Standardmudeli nimetamise reegel

  1. Näidismudel: HLQ20×30SAS

     -- HLQ = Standardne kahevõlliline seeria; HLQL = sümmeetriline suure jäikusega kahe rööpa seeria

     -- 20 = silindri ava läbimõõt (mm)

     -- 30 = käigu nimipikkus (mm)

     -- S = sisseehitatud püsimagnetrõngas (kohustuslik standardkonfiguratsioon)

     -- A = Kahe otsaga reguleeritav õhupuhver

        AS = esitaktiline ühe reguleeritav õhupuhver

        AF = ühe käiguga reguleeritav õhupuhver

     -- B = Kahe otsaga hüdroõlipuhver

        BF = ühe käigu hüdraulikaõli puhver

Teoreetilise väljundi tõukejõu tabel (ühik: N)

Valikujuhised ja tüüpilised rakendusstsenaariumid

  1. Mudeli valiku loogika

     -- HLQ standardtüüp: kompaktne paigaldusruum, keskmiselt väike koormus, väike ekstsentriline külgkoormus või mitte

     -- HLQL sümmeetriline tüüp: suur koormus, ilmne ekstsentriline nihkekoormus, kõrge jäikus ja ülikõrged positsioneerimise täpsusnõuded

  2. Tüüpilised rakendused

     Täppispositsioneerimine, tooriku automaatne ülekandmine, pneumaatilised kinnitusjaamad; kasutatakse laialdaselt 3C elektroonikas, pooljuhtide tootmisliinides, automatiseeritud montaažiseadmetes ja täppistestimise instrumentides.

Ühe lause kokkuvõte

     SOLH HLQ / HLQL kahevõlliline tsirkulatsiooniga kuulsilinder pakub standardseid kompaktseid ja sümmeetrilisi kõrge jäikusega topeltvariante, valikulise õhk-/hüdraulilise puhvri, väändevastase kaksikvarda ja ujuvliigendiga universaalne ülitäpne lineaarne ajam keskmise ja raske koormuse automatiseeritud kinnitus-, ülekande- ja positsioneerimisseadmete jaoks.
