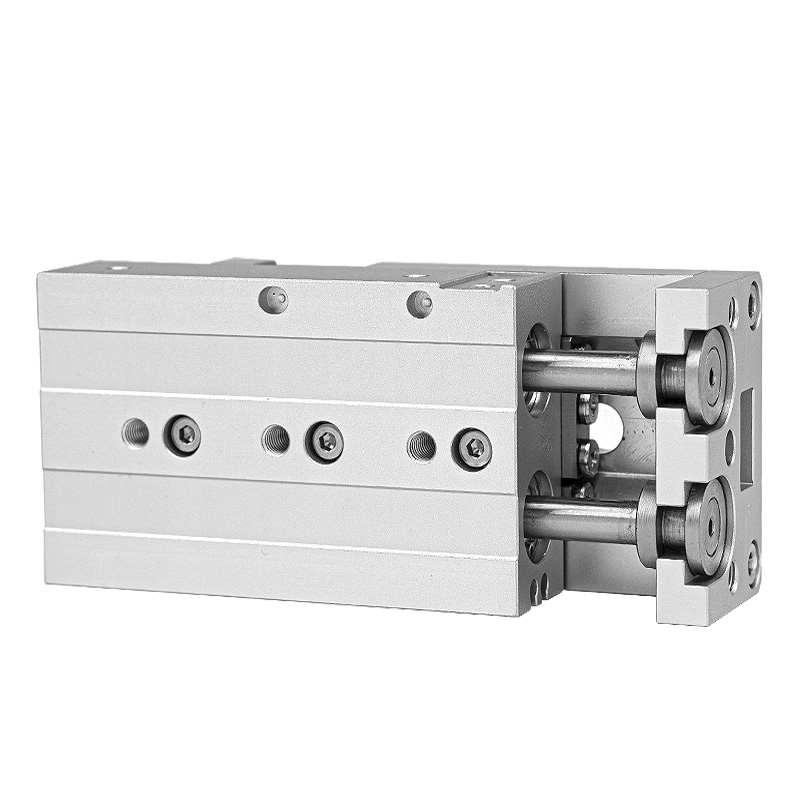

HLS-/HLSL-seeria kahevõlliline täppisliugur (ristrulli juhikutüüp)

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH HLS / HLSL-seeria kahe võlliga täppisliuguri silinder kasutab südamiku juhtkomponendina ristrulli lineaarset juhikut. Võrreldes HLQ tsirkuleerivate kuulsilindritega, pakub see palju suuremat jäikust, paremat korduspositsioneerimistäpsust ja tugevamat vastupidavust ekstsentrilistele külgkoormustele, sobides ideaalselt suure koormusega, ülitäpse montaaži ja positsioneerimise automatiseerimisprotsessidega.

Seeria klassifikatsioon: HLS VS HLSL

     -- HLS standardtüüp: silindri korpus, mis on paigaldatud liugkelgu ühele küljele, kompaktne üldlaius. Sobib piiratud paigaldusruumi, keskmise ja väikese koormusega ilma ilmse ekstsentrilise nihkekoormuseta.

     -- HLSL sümmeetriline tüüp: kahe paralleelse ristrulli juhiku vahel tsentreeritud silinder, ühtlane jõujaotus, oluliselt suurem jäikus ja suur kandevõime. Esimene valik suure koormuse, ekstsentrilise koormuse ja ülitäpse tööstsenaariumide jaoks.

Tehniliste spetsifikatsioonide põhitabel

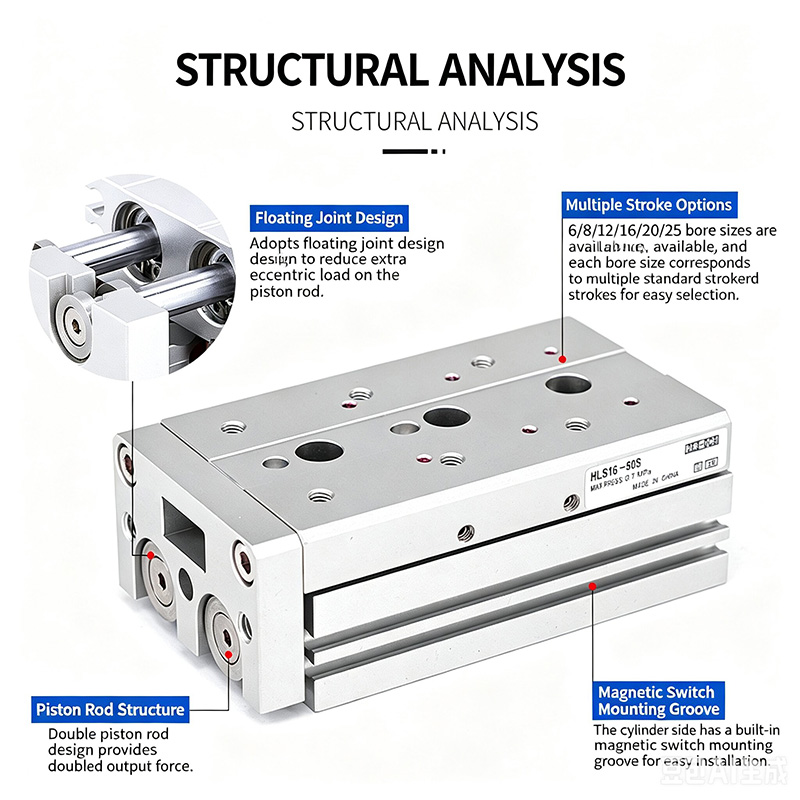

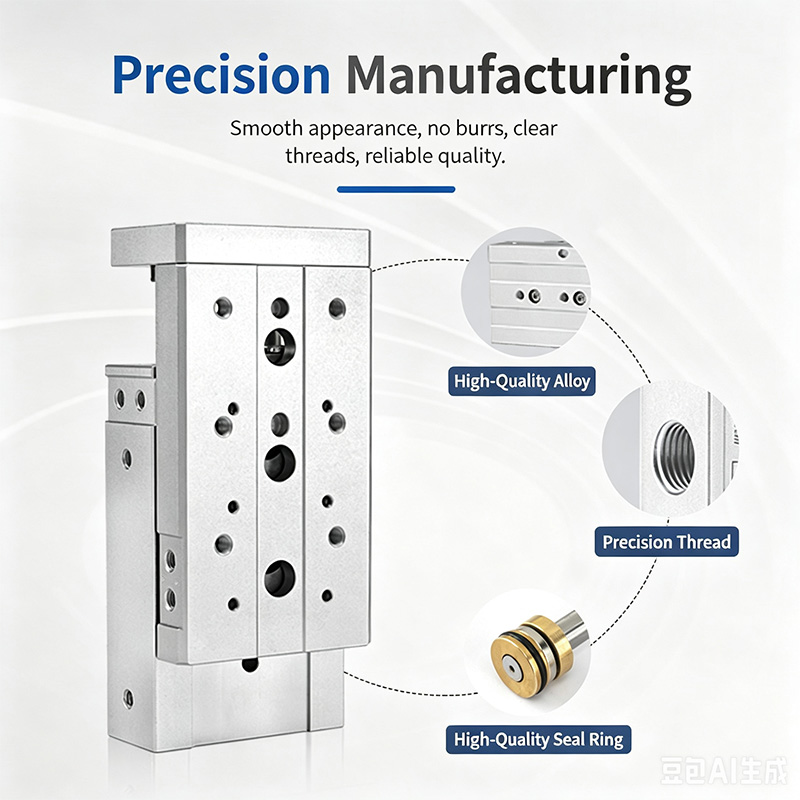

Struktuurilised ja põhilised jõudluse eelised

  1. Ristrulli lineaarne juhik (rulliliini kontaktide disain)

     - Line kontaktlaagri konstruktsioon tagab äärmise jäikuse, silmapaistva sirguse ja pöörlemisvastase täpsuse, tugeva löögikindluse ja stabiilse töö suure koormuse korral. Integreeritud ühes tükis juhtkelgu disain ülimadala hõõrdumise, ülisujuva liikumise ja pikendatud hooldustsükliga.

  2. Sisseehitatud ujuvliigend

    -- Elastne ujuv ühendus kolvivarda ja liugplatvormi vahel tasakaalustab külgjõudu ja ekstsentrilist pöördemomenti, vältides kolvivarda läbipainet ja ülekoormuskahjustusi.

  3. Topelt paralleelsed kolvivardad

    -- Kahekordne tõukejõud, suurepärane väändevastane jõudlus, säilitab kõrge positsioneerimise täpsuse koormatud olekus.

  4. Mitmesuunaline universaalne kinnitus

     -- Põhja-, esi- ja külgpindadele töödeldud kruvidega kinnitusavad 3-suunaliseks paigaldamiseks; Täpse asukoha määramise tihvtide augud on eelnevalt töödeldud alusel kiireks täpseks positsioneerimiseks.

  5. Kolmepoolsed tööriistade kinnituspinnad

     -- Tõmmatud kinnitusavad liuguri üla- ja esiküljel, tihvtide augud liuguri ülemisel tasapinnal, et tagada korduv rakise positsioneerimise täpsus.

  6. Eeltöödeldud anduri paigaldussooned

     -- Standardsed libisevad pilud silindri küljel magnetlülitite paindlikuks paigaldamiseks ja asendi reguleerimiseks.

  7. Mitmekesised puhvri ja piirpeatusvalikud

     -- Fikseeritud õhupuhver, reguleeritav õhupuhver (A/AS/AF), hüdrauliline amortisaatori puhver (B/BF) ja mitmed välised mehaanilised piirdeplokid on valikulised kombinatsioonid.

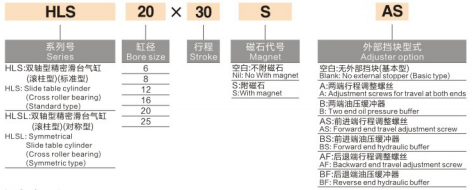

Standardmudeli nimetamise reegel

  1. Näidismudel: HLS20×30SAS

     -- HLS = Standardne külgsilindrite seeria; HLSL = sümmeetriline tsentreeritud suure jäikusega seeria

     -- 20 = silindri ava läbimõõt (mm)

     -- 30 = käigu nimipikkus (mm)

     -- S = sisseehitatud püsimagnetrõngas (standardne tehasekonfiguratsioon)

     -- A = reguleeritav õhupuhver mõlemas otsas

        AS = Reguleeritav õhupuhver ainult käigu esiotsas

        AF = reguleeritav õhupuhver ainult tagasikäigu otsas

     -- B = hüdraulikaõli puhver mõlemas otsas

        BF = Hüdraulikaõli puhver ainult tagasilöögi otsas

Teoreetilise väljundi tõukejõu tabel (ühik: N)

Valikujuhised ja tüüpilised rakendusstsenaariumid

  1. Valikusoovitused

     -- HLS-i standardmudel: kompaktne paigaldusruum, keskmine-väike koormus, ilmse ekstsentrilise nihkekoormuseta

     -- HLSL sümmeetriline mudel: eelisvalik suure koormuse, ekstsentrilise külgkoormuse, ülikõrge jäikuse ja ülitäpse positsioneerimise nõuete jaoks

  2. Tüüpilised tööstuslikud rakendused

     -- Täppismontaaž, automaatne positsioneerimine, pneumaatilised kinnitus- ja tooriku teisaldusjaamad

     -- Pooljuhtide ja elektroonikaautomaatika tootmisliinid

     -- ülitäpsed testimisinstrumendid, meditsiiniautomaatikaseadmed, tööpinkide kinnitusmehhanismid

Ühe lause kokkuvõte

     SOLH HLS/HLSL ristrulli kahevõlliline liugsilinder kasutab kahe standardse/sümmeetrilise variandiga suure jäikuse joonkontaktiga ristrullijuhikut, mis on varustatud valikulise õhk-/hüdraulilise puhvri ja anti-ekstsentrilise ujuvliigendiga, esmaklassilise raskeveokite ülitäpse lineaarse ajamiga pooljuht-, meditsiini- ja suure koormusega automaatikaseadmete jaoks.
