MSQ-seeria hammaslatt ja hammasratas pöördajamiga laud (SOLH Richge Technology)

Kaubamärk:Richge Technology SOLH

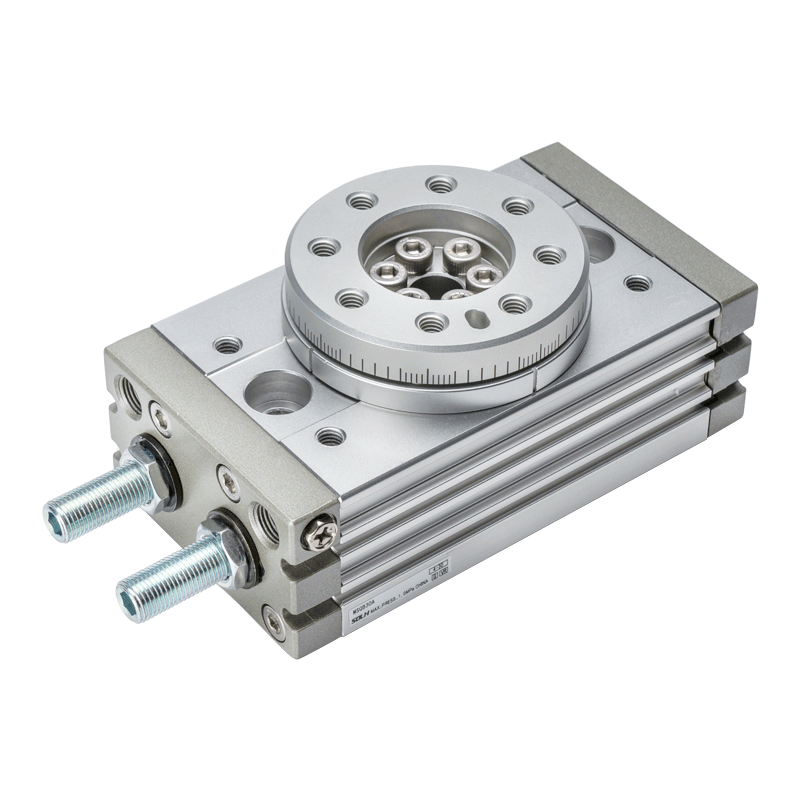

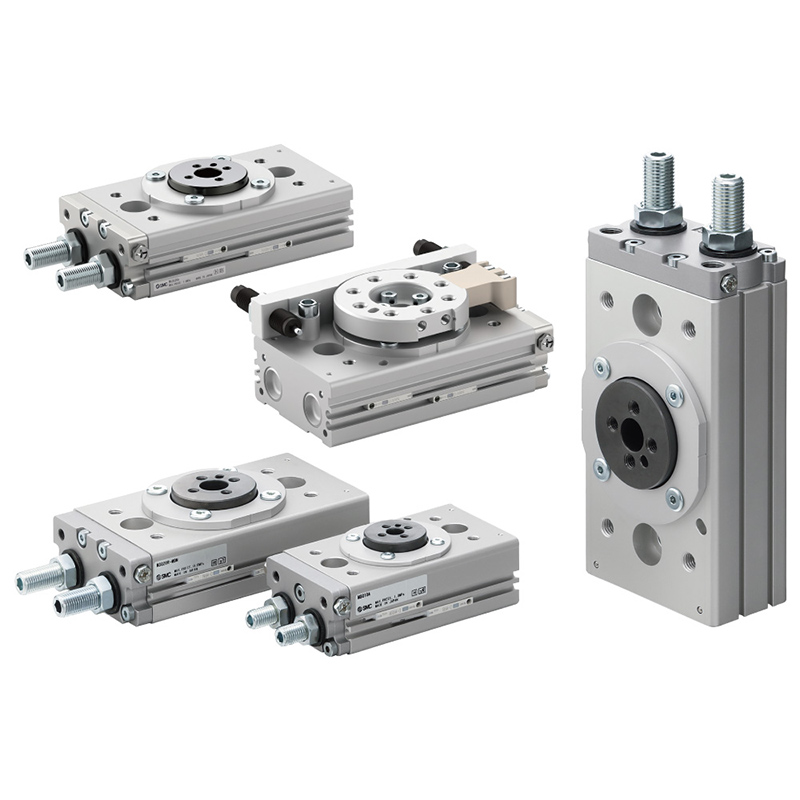

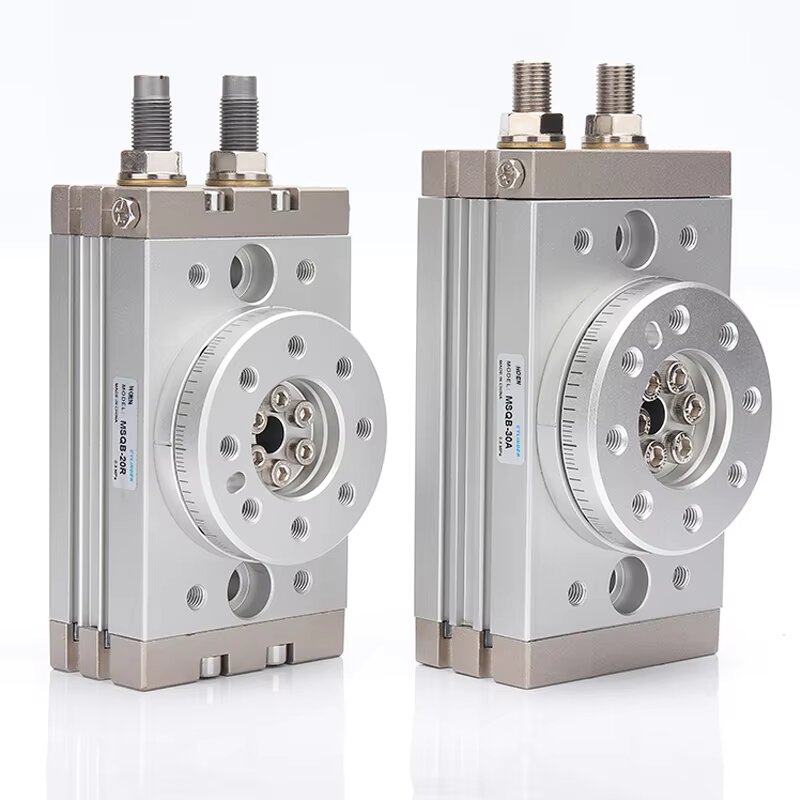

Toote ülevaade

     SOLH MSQ seeria kasutab kahe kolviga sümmeetrilist hammaslatt ja hammasratast, mis on jagatud kaheks alamsarjaks: MSQB standardklass ja MSQA ülitäpne klass. Sellel on integreeritud ümmargune paigalduslaud, mille keskne õõnes ava on, pöördenurk on pidevalt reguleeritav vahemikus 0–190°.

Sümmeetriline topeltkolvi hammasratas tagab 3–4 korda suurema väljundpöördemomendi ja parema radiaalse/aksiaalse kandevõime, võrreldes laba tüüpi CRQ pöördsilindritega. Saadaval on kaks löögisummutusvõimalust: sisseehitatud kummipuhver või integreeritud hüdrauliline puhver. Kahe õhuava paigutus (otspind / esikülg) lihtsustab torude paigutust; ühilduvad magnetilised pilliroolülitid pöörleva asendi signaali tagasisideks. Laialdaselt kasutatav automatiseeritud indekseerimise, tooriku ümberpööramise ja täppispositsioneerimise jaamades.

Seeriate klassifikatsiooni- ja valikutabel (täpsus + puhvri sobitamine)

Täielikud mudeli kodeerimise reeglid

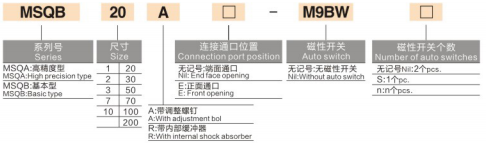

  1. Kodeerimisreegel 1: MSQB20A-□-M9BW-□

     Näide: MSQB20A-M9BW

     -- MSQB / MSQA: seeria identifikaator

        MSQB = standardne põhiseeria; MSQA = ülitäpse täpsusega seeria

     -- 20: raami suurus (saadaval: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: nurga reguleerimine ja puhvri kood

        A = topeltotsa nurga reguleerimise kruvid; R = sisseehitatud hüdrauliline amortisaator; sufiks puudub = ainult kummipuhver

     -- Keskmine kast: õhuava asend

        Tühi = otsapinna õhuavad; E = külgmised eesmised õhuavad

     -- M9BW: magnetlüliti mudel

        Tühi = ilma magnetlülitita; M9BW / M9BL universaalne pilliroo andur ühildub

     -- Viimane kast: magnetlüliti kogus

        Tühi = Standard 2 tk; S = üksikosa; Kohandatud näitaja = kohandatud kogus

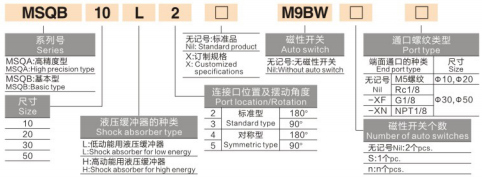

  2. Kodeerimisreegel 2: MSQB10L2-□-M9BW-□-□

     Näide: MSQB10L2-M9BW

     -- MSQB: standardseeria; raami suurus 10/20/30/50

     -- L / H: hüdraulilise puhvri kineetilise energia klass (ainult R hüdraulilise versiooni puhul)

        L = madala kineetilise energiaga hüdrauliline puhver; H = suure kineetilise energiaga hüdrauliline puhver

     -- Number 2/3/4/5: fikseeritud pöördenurga spetsifikatsioon

        2 = standardne 180°; 3 = 90°; 4 = sümmeetriline 180°; 5 = sümmeetriline 90°

     -- Keskmine kast: kohandatud märgistus X, tühi = standardvaru mudel

     -- M9BW: magnetlüliti, tühi = andur puudub

     -- Eelviimane kast: Magnetlüliti kogus; tühi=2tk, S=1tk

     -- Viimane kast: õhuava keerme spetsifikatsioon

        Tühi = M5 niit (ainult suurusele 10/20); XF = G1/8; XN = NPT1/8 Ameerika keerme

Peamised struktuurieelised

  1. Sümmeetriline kahe kolvi hammaslatt ja hammasratas

     -- Topeltsünkroonsed kolvid suruvad käiku sünkroonselt, välistades ühepoolse lõtku; ühtlane pöördemoment nullpöörlemisvärinaga, palju suurem kandevõime kui ühe kolviga labadega silindrid.

  2. Integreeritud pöördlaud koos tihvtide avadega

     -- Laua eeltöödeldud positsioneerimistihvtide augud ja standardsed kinnitusavad rakise/tooriku otseseks lukustamiseks, lihtsaks joondamiseks ja integreeritud suure jäikuse tagamiseks. Keskne õõnes läbiv ava (φ6 ~ φ24) võimaldab õhutorudel ja anduritel läbida keskmist, masina sisemist paigutust.

  3. Kahe õhupordi paigutus

     -- Kaks torustiku valikut: otspinna õhu sisselaskeava või külgmine eesmine E-tüüpi port, painduv torujuhtmestik kompaktsete suletud seadmete jaoks ilma mehaaniliste häireteta.

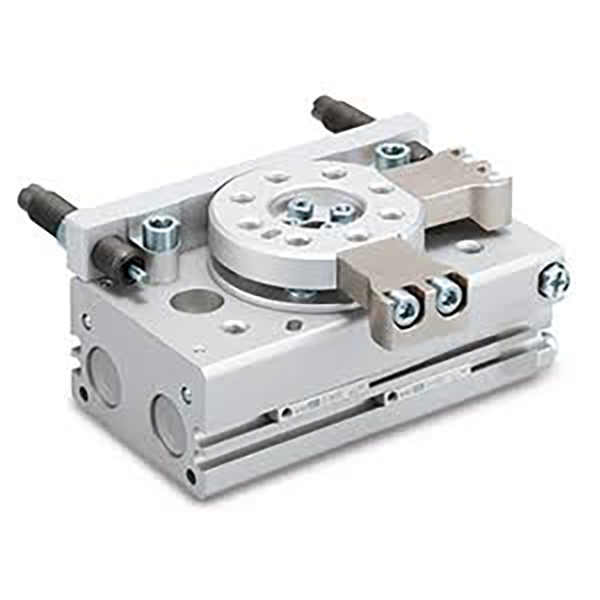

  4. Sõltumatud kahe otsaga nurga reguleerimise kruvid (liide A)

     -- Eraldi piirkruvid mõlemas otsas, et piirata iseseisvalt päripäeva ja vastupäeva; pöördeulatus on astmeliselt reguleeritav vahemikus 0–190°, tehase vaikeseade 190°.

  5. Kaks valikulist amortisatsioonisüsteemi

     -- Standardversioon: kahe otsaga kummist puhver müra vähendamiseks madalal kiirusel kergel koormusel

     ---R hüdraulilise puhvriga versioon: integreeritud õliamortisaator (L madala kineetilise / H kõrge kineetilise kvaliteediklassi) neelab suurel kiirusel tugevaid lööke, minimeerib piduri vibratsiooni ning kaitseb kinnitusi ja toorikuid

  6. Magnetilise positsiooni tagasiside ühilduvus

     -- Silindri korpusesse sisseehitatud püsimagnetrõngas, mis ühildub M9BW / M9BL pilliroo lülititega, et edastada 0°/90°/180° kohapealseid signaale PLC-le automaatse blokeerimisloogika jaoks.

  7. MSQA täppiskuullaagri tugi

     -- MSQA ülitäpne mudel võtab vastu klassi täppis-kuullaagrikomplekti; radiaalne ja aksiaalne väljavool ≤0,01 mm, korduspositsioneerimise täpsus ±0,01 mm. MSQB põhiversioon vastab üldistele automatiseerimise positsioneerimise nõuetele.

Universaalsed standardsed tehnilised spetsifikatsioonid

  1. Ajamirežiim: kahekordse toimega kahe kolvi hammaslatt ja hammasratas

  2. Töörõhu vahemik

    -- Kummist puhvri tüüp: 0,1 ~ 1,0 MPa

     -- -R hüdraulilise puhvri tüüp: 0,1 ~ 0,6 MPa

  3. Tõestuskatse rõhk: 1,05 MPa

  4. Ümbritsev temperatuur: 0 ~ 60 ℃ (õhuringis ei ole jääd)

  5. Reguleeritav pöördevahemik: 0 ~ 190° astmeliselt reguleeritav, tehases eelseadistatud 190°; fikseeritud nurk 90° / 180° valikuline

  6. Määrimine: tehases eeltäidetud pikaealine määre, määrdevaba disain, mis ühildub õlivaba puhta kuiva õhuga

  7. Kohaldatav sööde: filtreeritud kuiv suruõhk (filtreerimise täpsus ≥40 μm)

Pöördemomendi ja kandevõime tabel (0,5 MPa toiteõhk)

Puhvri maksimaalse kineetilise energia võrdlustabel

Täielikud mudelivaliku reeglid

  1. Täpsusastme valik

     - Kiibi positsioneerimine, PCB optiline kontroll, täppismonteerimine → MSQA ülitäpsed seeriad

     -- Üldine tooriku ümberpööramine, materjali ümbersuunamine ja sorteerimine → MSQB standardne põhiseeria

  2. Puhvri sobitamise reegel

     -- Väikese kiirusega kerge koormus, kulude kontroll: mitte-R kummist puhvermudel

     -- Kõrgsageduslik kiire tsükkel, raske tooriku löök: valige -R hüdrauliline puhver; kerge löök L klass, tugev löök H klass

  3. Pöördenurga valik

     -- 90° ümberpööramine laadimine/mahalaadimine: järelliide 3/5

     -- 180° edasi-tagasi indekseerimine, kahepoolne tuvastamine: järelliide 2/4

     -- Kohandatud suvaline piiratud pöördevahemik: universaalne mudel A reguleerimiskruviga

  4. Lennusadama paigutus

     -- Kompaktne, piiratud sisemine masinaruum: E-poolne eesmine port

     -- Standardne välimine avatud torustik: vaikeotsa port

  5. Asukoha signaali tagasiside

     -- PLC blokeeringu jaoks vajalik signaal: Varustage M9BW magnetlülitid (2tk standard); ainult ühepoolne tuvastamine, valige S üksiklüliti

  6. Keerme spetsifikatsioon

     -- Suurus 10/20 väikesed raamid vaikimisi M5 keermega; keskmise suurusega 30/50 valikuline G1/8 (XF), NPT1/8 (XN) Ameerika keerme

Tüüpilised tööstusliku rakenduse stsenaariumid

     -- 3C elektroonika täppisautomaatika: kiibi pöörlev positsioneerimine, PCB mitme nurga optiline kontroll, mikrokomponentide indekseerimissõlm

     -- Pakendite tootmisliinid: pudelite sulgemisjaamad, karbi 90° suunamuutus, pöörleva sildi kinnitamine

     -- Tööpingi kinnitused: tooriku ümberpööramine, stantsimisrakis indekseerimise positsioneerimine

     -- Logistilised sorteerimisseadmed: materjali suunamine, torujuhtme pöörlemispidurdusmehhanism

     -- Minimanipulaatorite lõppefektor: robotliigendi pöörlemine, vaakumpadrunite valimine ja ümberpööramine

     -- Täppistesti seadmed: nägemise kontrolli pöördlaud, mitme nurga all olev õhutiheduse testimisseade

Pneumaatiliste vooluahelate sobitamise lahenduste toetamine

  1. Standardne üldahel

     -- AFC õhuallika kahepunktiline kombinatsioon → 4V210 5/2 solenoidventiil → PU õhutoru → MSQ pöördlaud (PLC-ga ühendatud M9BW magnetlüliti)

  2. Plahvatuskindel töökoda

     -- Plahvatuskindel õhuallika töötlemisseade → 50-VFE plahvatuskindel 5-käiguline solenoidventiil → PU painduv voolik → MSQB/MSQA pöörlev silinder ohtliku keskkonna jaoks

  3. Mini Precision Micro Station

     -- AC1500 mini õhuregulaatori filter → 3V seeria 3/2 solenoidklapp → PU4 õhuke toru → MSQ10 / MSQ20 väike pöördlaud

Ühe lause kokkuvõte

     SOLH MSQ kahe kolviga hammaslatt ja hammasrattaga pöördlaud jaguneb MSQB standard- ja MSQA ülitäpseteks klassideks, toetab 0–190° reguleeritavat pööret, topeltkummist/hüdraulilist löögisummutust, kahe otsa/külje õhupordi paigutust ja keskmist õõnsat juhtmestiku ava, mis tagab 3–4 suurema pöördemomenti kui mootorratta. elektroonika, pakendamise, tööpinkide ja testimisautomaatikaliinide jaoks.
