HLH-seeria külgsiinide täppis-lineaarne liugsilinder

HLH-seeria külgsiinide täpne lineaarne liugsilinder (tsirkuleeriva palli juhik)

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

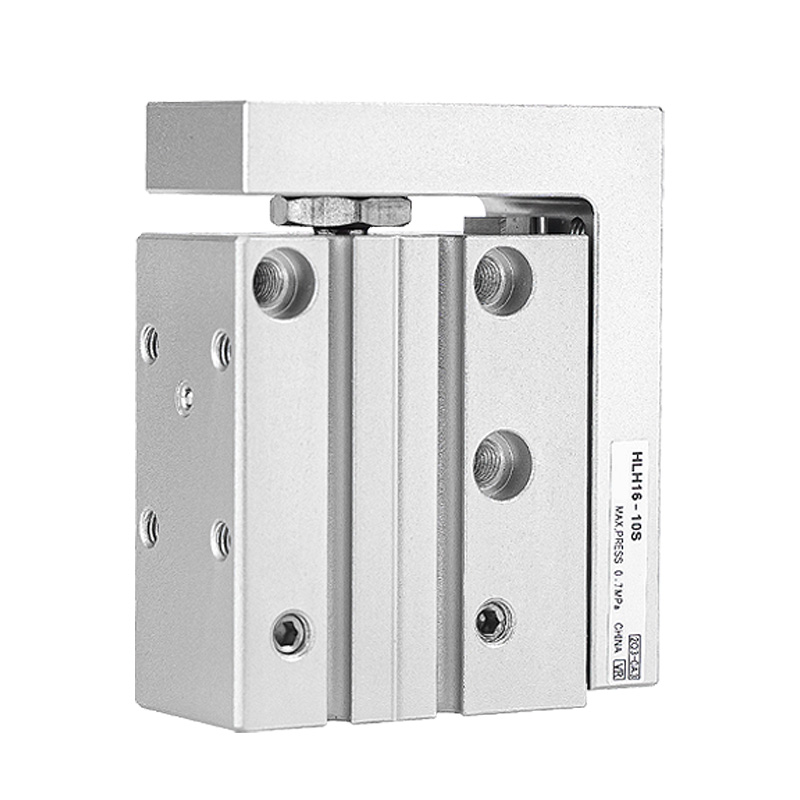

     SOLH HLH seeria on madala profiiliga lineaarne liugsilinder, mis on varustatud integreeritud küljele paigaldatud L-kujulise tsirkuleeriva kuuliga lineaarse juhtsiiniga. Üliõhuke õhuke korpus, mis säästab paigaldusruumi, on spetsiaalselt välja töötatud täpseks kokkupanekuks, väikese koormusega positsioneerimiseks ja automaatikaseadmete jaoks, millel on piiratud paigaldusruumi.

Sarja ülevaade

     -- Seeria kood: HLH (ühepoolse siiniga disain, sümmeetriline kahe siiniga variant puudub)

     -- Juhtsüsteem: küljele paigaldatud tsirkulatsioonipalliga lineaarne juhik (L-tüüpi integreeritud siin).

     -- Töö tüüp: kahekordse toimega edasi-tagasi liikuv silinder

     -- Kohaldatav keskkond: puhas suruõhk (filtreerimise täpsus ≥40 μm)

     -- Põhilised konkurentsieelised: üliõhuke profiil, 4-suunalised kinnitusavad, 3-suunaline õhuava paigutus, suurepärane ruumikasutus

Tehniliste spetsifikatsioonide põhitabel

Struktuurilised ja jõudluse eelised

  1. Integreeritud külgmine L-tüüpi tsirkulatsioonipalli juhtsiin

     Ühes tükis rööbastee ja liugkelgu struktuur tagab suurepärase sirguse ja pöörlemisvastase täpsuse; ülikitsas õhuke korpus vähendab oluliselt paigalduse üldist laiust.

  2. Universaalne 4-suunaline paigaldusskeem

     Põhikorpuse põhja-, külg-, esi- ja tagaküljele töödeldud keermestatud aukude paigaldamine; paindlik kinnitus neljast suunast, et sobituda keeruka kompaktse seadme paigutusega.

  3. Paindlik 3-suunaline õhupordi konfiguratsioon

     Õhu sisse-/väljalaskeavad on saadaval tagumises otsas, külgmisel küljel ja esiküljel; väga vaba torustiku paigutus puhtaks ja korralikuks vooluringi marsruutimiseks.

  4. Kahe kinnitusega paigalduspinnad

     Keermestatud augud tööriistade paigaldamiseks nii kelgu ülapinnale kui ka esiküljele; positsioneerimistihvtide augud ülemisel tasapinnal, et tagada rakise täpne positsioneerimine.

  5. Eeltöödeldud anduri sooned

     Standardsed libisevad pilud silindri korpuse mõlemal küljel hõlbustavad paigaldamist ja magnetiliste pilliroolülitite reguleeritavat asendit.

  6. Sisseehitatud ujuvliigend

     Kolvivarda ja liuguri kelgu vaheline ujuvühendus kõrvaldab külgmise külgkoormuse ja kaitseb sisemist kolvikoostu läbipaindekahjustuste eest.

Mudelikoodi nimetamise reegel

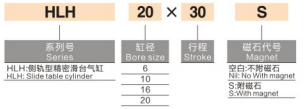

   1. Näide: HLH16×30S

     -- HLH: külgsiiniga õhukese liugsilindri seeriakood

     -- 16: silindri ava läbimõõt (mm)

     -- 30: käigu nimipikkus (mm)

     -- S: sisseehitatud püsimagnetrõngas (standardne tehasekonfiguratsioon)

Teoreetilise väljundjõu tabel (ühik: N)

Mudelivaliku juhised ja tüüpilised rakendused

  1. Põhipunktide valik

     -- Ruumipiirangu prioriteet: valige HLH, kui paigalduskaugus on äärmiselt piiratud ja vajab üliõhukest kitsast liugajamit.

     -- Koormusomadused: sobib kergeks edasi-tagasi liikumiseks ilma ilmse ekstsentrilise külgkoormuseta, kõrge korduva positsioneerimise täpsuse nõue.

     -- Võrdlus HLQ seeriaga: HLH õhem ja ruumisäästlikum; Suurema jäikuse ja suurema kandevõimega HLQ topeltsiin.

  2. Tüüpilised tööstusliku rakenduse stsenaariumid

     -- Täppismontaaži seadmed 3C elektroonika ja pooljuhtide tootmiseks

     -- Mini automatiseeritud testimisrakised ja ülevaatusjaamad

     -- Kerged täppiskinnitus-, lükkamis- ja positsioneerimismehhanismid

     -- Kerge koormusega edasi-tagasi liikuvad üksused, mis on paigaldatud kitsasse kompaktsesse masinasse

Ühe lause kokkuvõte

     SOLH HLH üliõhuke külgmine L-rööpa lineaarne liugsilinder kasutab tsirkuleerivat kuuljuhikut, toetab 4-suunalist kinnitust ja 3-suunalist õhupordi paigutust koos sisseehitatud magnetrõngaga standardvarustuses. See on ideaalne kerge koormusega täppispositsioneerimise pneumaatiline ajam kitsas ruumis 3C ja pooljuhtautomaatikaseadmete jaoks.
