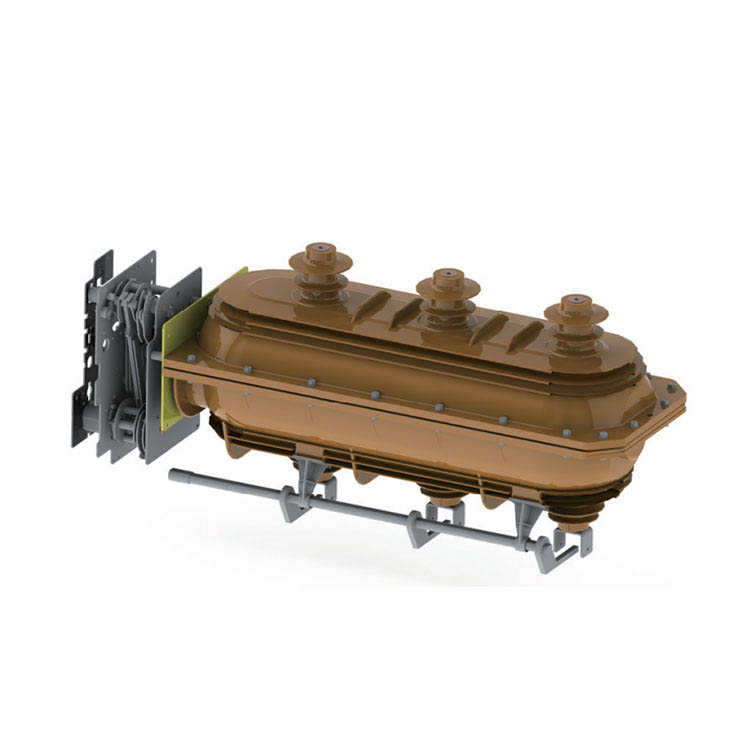

FLN36-24D siseruumides kõrgepinge SF6 koormuse katkemise lüliti LBS

FLN36-24D siseruumides kõrgepinge SF6 koormuse katkemise lüliti LBS

    Selle võib jagada kahte tüüpi: FLN □ -24KV (K tüüp ühe vedru töömehhanism), FLRN □ -24KV (tüüp topeltvedru töömehhanism). Viimast tüüpi võib olla varustatud kaitsmekombinatsiooniga, millel on juhtimis- ja kaitsefunktsioon, mida saab kasutada toiteallikaks ja alajaamas kaitse- ja juhtimisseadmena, mis sobib eriti rõnga põhiseadme, kaablijaotuse kasti ja vahetamise alajaama jaoks.

Käsitsi töömehhanism

K Tüüpi vedru kahefunktsiooniga töömehhanism:

FLN-i sisselaskeava □ -24KV jaoks on K-tüüpi vedru töömehhanismi tööpõhimõte kevadise ajakirjanduse ja vabastamisega.

Maandumisoperatsioon: käepidemega ajendatud ülemine vända käsi pöörleb ja surub vedru 2 energia salvestamiseks, kui maksimaalne energia ulatub, pöörleva käsivarre jätkamisel hakkab energiahoidla vedru energiat vabastama ja ülemist päästikut juhtima, võimaldab ühendusribal sõita vända käe, vända käsivarre pöörleb ja ajab liikuvat kontaktorit.

Lülitage sisseoperatsioon: juhitud käepidemest, alumine vändaharm 1 pöörleb, vajutab energiat 2 vedru, et energiat vabastada, kui energia vabaneb, see juhib päästikut 8, võimaldab ühendada riba, et juhtida vända käsi, vända käsi pöörleb ja juhib liikuva kontaktori ja koormuspuhkelüliti sisselülitusi.

Lülitage välja töötamine: pöörake põhivõlli vända vastupäeva käepideme abil, vabastage energia salvestusvedru ja koormuspuhkelüliti lülitub välja.

Tüüp Spring Dual Funktsiooni töömehhanism:

FLRN-i väljalaskeava juhtimisseadmena □ -24KV. Tüüpimehhanismi põhimõte on sama kui k tüübil, lisaks on sellel kaitsme ründaja reisifunktsioon. Tüübimehhanismi jaoks. Elektromagnetiline reis on saadaval ka klientide nõuetele.

Lülitage sisseoperatsioon: käepideme juhitud alumine vändaharm 1 pöörleb kevadel 12 -le vajutamiseks ja lülitage vedru 8 samal ajal välja, et saada väljalülitamisel piisavalt energiat. Kui alumine vändaväljal 1 pandlab tihvti ja ajab päästiku liikumiseks, paneb see alumise rulliratta komistama ja vabastab lüliti vedru ja koormuspuhkelüliti sisselülitusi sisse.

Lülitage töö välja: vajutage lüliti väljalülitamist või vajutage kaitsetihvt 2 kaitsme ründaja abil, vabastage vedru ja koormuslüliti lülitub välja.

Maaoperatsioon: tüübimehhanismi maandusoperatsioon on sama, mis k tüüpi.

Motoriseeritud töömehhanism ：

Mootori töö saab lisada mõlemale tüüpi töömehhanismidele, mis tähendab, et seda saab käsitsi või mootoriga kasutada.

Tööpinge: DC48V AC/DC 110V 220V

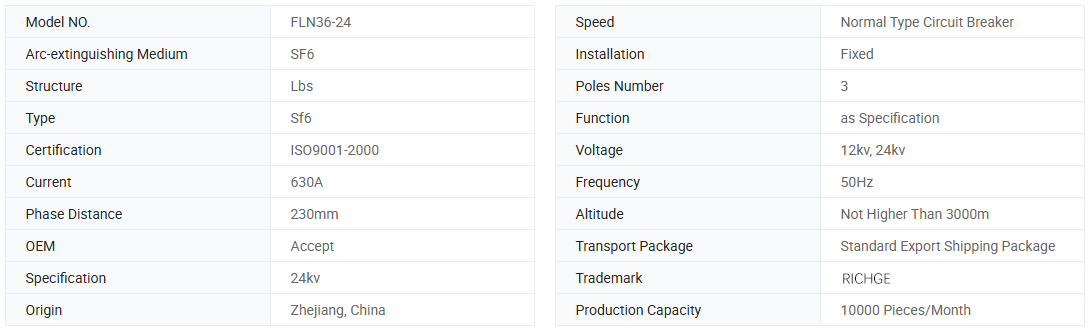

Põhiteave.

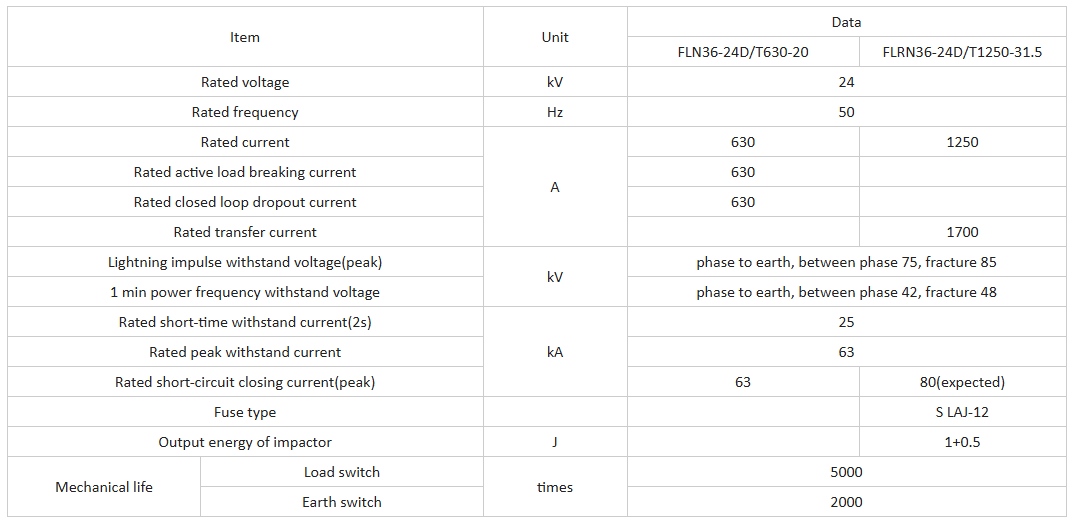

Tehnilised parameetrid

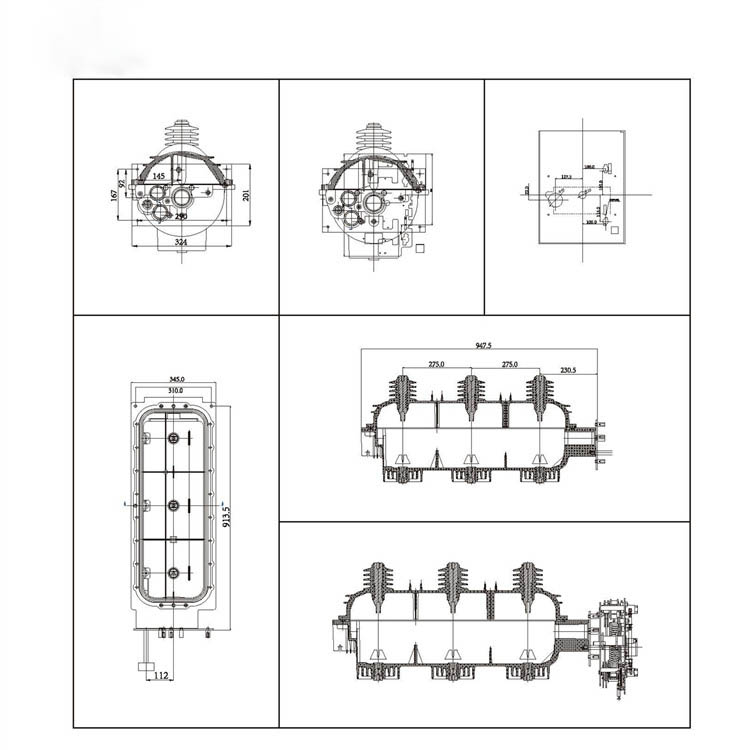

Joonistamine

Kohaldatavad tingimused

1. Temperatuur: maksimaalne+40ºC; Min.-35ºC.

2.Huwid: maksimaalne keskmine suhteline õhuniiskus päevane keskmine: ≤ 95%; kuu keskmine. 90%.

3.LiTituud: ≤ 2000m.

4.Seismiline resistentsus: 8 kraadi.

5. Ümbritsev õhk peaks olema vaba söövitavast, tuleohtlikest gaasidest, veeaurudest jne ning seda ei tohiks sagedane ja raske vibratsioon.

6. Aastase lekkekiirus; ≤0,1%.

KKK

K: Kas olete kaubandusettevõte või tootja?

V: Oleme tehases, millel on selles valdkonnas rohkem kui 20 -aastane kogemus.

K: Kas ma saan proovi enne hulgikorraldust?

V: Jah, me tervitame näidiskorraldusi kvaliteedi testimiseks ja kontrollimiseks. Segaproovid on

vastuvõetav.

K: Kas saame oma logo/ ettevõtte nime toodetele printida?

V: Jah, muidugi aktsepteerime OEM -i, siis vajame, et annaksite meile brändiloa

K: Kas aktsepteerite toodete kohandamist?

V: Jah, muidugi, palun esitage konkreetsed joonised või parameetrid, tsiteerime teid pärast hindamist

K: Kui pikk on teie kättetoimetamise aeg?

V: Üldiselt on see 5-10 päeva, kui kaup on laos. Või on see 15-20 päeva. Kui kaup pole laos, on see vastavalt kogusele

K: Kuidas lahendada kvaliteediprobleeme pärast müüki?

V: Tehke fotosid kvaliteediprobleemidest ja saatke need meile kontrollimiseks ja kinnituseks, teeme teile 3 päeva jooksul rahuldava lahenduse.

K: Millised on teie maksetingimused?

V: 30% T/T ette, saldo enne saatmist.
