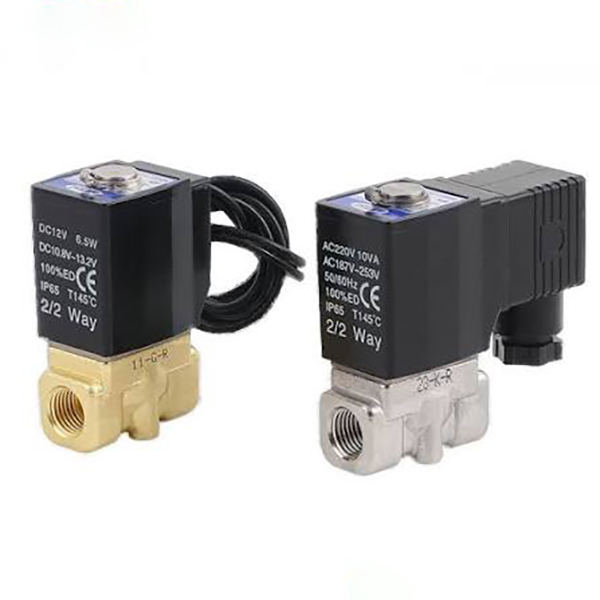

2S-seeria 2/2-suunaline vedeliku solenoidklapp (otsetoimeline + pilootjuhitav)

Kaubamärk:Richge Technology SOLH

Toote ülevaade

  1. SOLH 2S seeriad on 2/2-suunalised normaalselt suletud vedeliku sulgemisventiilid, mis on jagatud kaheks täielikuks tootesarjaks:

     -- Otsese toimega 2S (030/050 väikese avaga seeria)

     -- Pilootjuhitav 2S (150–500 suure avaga seeria)

  2. Mõeldud puhta vee, suruõhu, määrdeõli, jahutuslõikevedeliku ja nõrgalt söövitavate vedelike torustike automaatseks sisse-/väljalülitamiseks. Kompaktne integreeritud struktuur lekkekindla tihendiga; poolid toetavad pikaajalist pidevat pingestamist.

     -- Otsese toimega tüüp: Täielik avamine 0 MPa nulli diferentsiaalrõhu all, ideaalne madala rõhuga mikrovedeliku harudele

     -- Pilootjuhitav tüüp: suur läbilaskeava ja suur vooluvõimsus suurte torustike põhitorustike jaoks

  3. Laialdaselt sobitatud tööpinkide jahutusahelate, puhastuspihustusliinide, õhukompressori äravoolusüsteemide, veetöötlusseadmete, toidupakendite vedeliku automatiseerimisega.

Kaks tootesarja Täielik klassifikatsioon: otsetoimega NC VS pilootjuhtimisega NC

 1. 2S otsese toimega normaalselt suletud (mudeli näide: 2S-L030-08)

     -- Tööpõhimõte:Abipiloodi õhukamber puudub; elektromagnetiline mähis tõmbab klapipesa avamiseks/sulgemiseks otse armatuuri varre. Täielikult avatud isegi 0 MPa nulli vee/õhu rõhu all.

        * Toide VÄLJAS: vedru vajutab tihendit torustiku vedeliku täielikuks katkestamiseks；

        * Toide sees: mähis tõmbab armatuuri ülespoole, et avada vedeliku läbipääsu klapiava

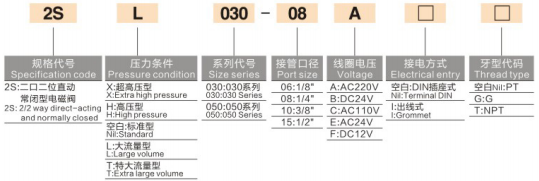

    -- Täielik mudeli kodeerimise reegel:2S – rõhu järelliide – suurusseeria – pordi keerme – mähise pinge – juhtmestiku tüüp – keerme standardne

        * 2S: Otsese toimega 2/2-suunaline NC solenoidklapp

        * Surveastme järelliide: tühi = standardne / L = suur vool / T = eriti suur vool / H = kõrge rõhk / X = eriti kõrge rõhk

        * Suuruse seeriad: 030 (mini), 050 (keskmiselt väike)

        * Pordikood: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Pingekood: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

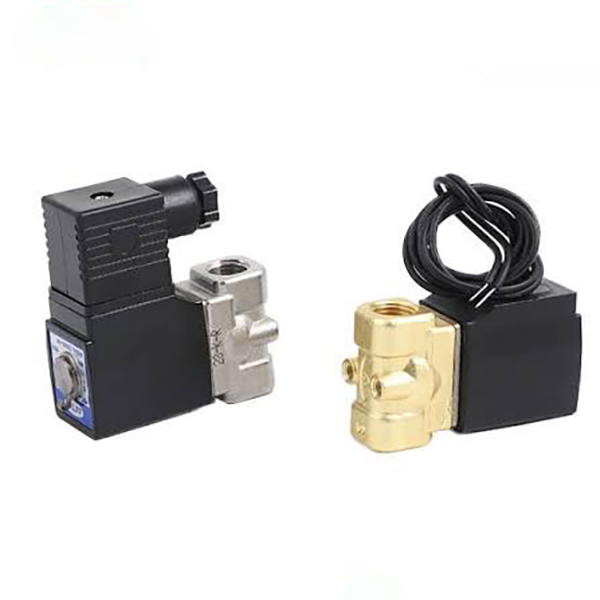

        * Juhtmed: tühi = DIN pistikupesa, I = kaabli juhtme tüüp

        * Keerme: tühi = PT koonuskeere, G = G paralleelne BSPP, T = NPT Ameerika keerme

     -- Põhilised eelised:

        *Null-diferentsiaalrõhu käivitamine, minimaalse töörõhu piirangu puudumine, stabiilne töö mikro-madala rõhu vedeliku ahelate jaoks

        * Ülikompaktne korpus, suvaline paigaldusnurk ilma raskusjõu piiranguteta

        * Milisekundiline kiire reaktsioon kiirete sisse-välja lülitamise tsüklite jaoks

     -- Rakenduse stsenaariumid:

       Väike CNC-tööpinkide jahutusõlipihustus, minipesumasina mikropihusti, 3C-seadmete mikroõhu/vee väljalülitus, vaakum-abiveevarustus, väikesed harutorustikud (G1/8 ~ G1/2).

  2.  2S Pilot-Operated Normally Closed seeria

     -- Tööpõhimõte:Sisseehitatud miniatuurne piloodi juhtimisava; toetub põhimembraani/pooli tõstmiseks torujuhtme keskmisele rõhule. Täielikuks avamiseks on vaja minimaalselt 0,05 MPa diferentsiaalrõhku. Mähis juhib ainult väikest pilootõhutusava madala energiatarbimisega.

        * Toide VÄLJAS: juhtava on suletud, ülesvoolu surve surub peatihendi torujuhtme sulgemiseks

        * Toide SISSE: Pilootkambri rõhk tühjendab, keskmise rõhuga tõstetakse põhipooli suure vedelikuvoolu jaoks; maksimaalne ava suurus kuni Φ50 (G2 tolli)

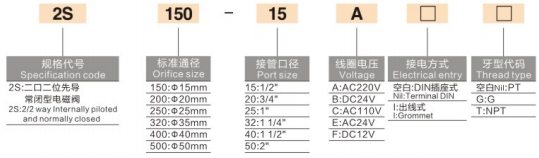

     -- Täielik mudeli kodeerimise reegel:2S – ava suurus – pordi keerme – mähise pinge – juhtmestiku tüüp – keerme standardne

        * 2S: pilootjuhitav 2/2-suunaline NC-solenoidklapp

        * Ava raami suurus: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Pordikood: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Pinge / juhtmestiku / keerme koodid on täielikult kooskõlas otsetoimega variantidega

    -- Põhilised eelised:

        * Suur sirge läbilaskeava, ülikõrge voolukiirus, minimaalne torujuhtme rõhulang kogu liini tsentraliseeritud vee/õhuvarustuse jaoks

        * Väike väikese võimsusega mähis juhib suure avaga klapi korpust, madala soojuse tootmisega, sobib 24-tunniseks pidevaks tööks

        * Laia voolukanalit ei ole lihtne ummistuda, ühildub väheseid hõljuvaid lisandeid sisaldava tööstusliku ringleva jahutusveega

     --Rakenduse stsenaariumid:

        Õhukompressori peamised sisselaske-/äravoolutorustikud, suured konveieri pihustiga puhastamise peamised veeahelad, veepuhastuspeatorud, peamiste õlitorude jahutusseadmed, raskeveokite tööstuslikud veevarustussüsteemid.

Universaalsed jagatud tootefunktsioonid (otse- ja pilootjuhitav)

  1. Standardne normaalselt suletud (NC) funktsioon Tehase vaikesäte

     Automaatne väljalülitus elektrikatkestuse korral, hoiab ära vedeliku ülevoolu ja lekke seadmete seiskamise ajal, et tagada süsteemi suurem ohutus.

  2. Mitu valikulist tihendimaterjali

     -- Standardne NBR nitriilkumm: Universaalne vee, õhu ja määrdeõli jaoks

     -- Valikuline EPDM etüleenpropüleen: happe-/leelisekindel, kuuma vee ja toidu jaoks sobiv puhas vedelik

  3. Vastupidav kõrge temperatuuriga madala võimsusega mähis

     Kuumakindel isolatsioonimähis pikaajaliseks pidevaks pingestamiseks, põlemisvastane stabiilne isolatsioon; kahe juhtmestiku valikuvõimalus (DIN-pesa / juhtmejuhe) kapi paindlikuks paigutuseks.

  4. Mitme rahvusvahelise lõime ekspordistandardid

     PT Briti koonus, G BSP paralleelne, NPT Ameerika keerme valikuline, ühildub kodumaise automatiseerimise ja välismaiste tootmisliinidega.

  5. Täisrõhuga kohandamine

     Otsetoimega seeria toetab standardset / suure vooluhulga / kõrge / eriti kõrge rõhu kohandamist; pilootseeria, mis on mõeldud standardse tööstusliku vedeliku rõhu jaoks 0,05–1,0 MPa.

  6. Gravitatsioonivaba universaalne kinnitus

     Paigaldatav vertikaalselt, horisontaalselt või tagurpidi, sobib kitsa elektrikilbi siseplaneeringuga.

Ühtne üldiste tehniliste kirjelduste tabel

Otsese VS-i pilootopereeritud täieliku valiku võrdlustabel

Segmenteeritud tüüpilised rakendusestsenaariumid

  1. Otsetoimega NC-rakenduste valik

     -- Ühepunktiline jahutusõli sissepritse ja mikropihusti väikestele CNC tööpinkidele

     -- 3C automaatikaseadmete vaakum-abiveevarustus ja miniõhukontuur sisse/välja

     -- Väikesed ultrahelipuhastusmasinad, labori mikrovedelike juhtimisaasad

     -- Seadmete hooldusharu, ühe punktiga vee/gaasi lüliti väikeste seadmete jaoks

  2.Pilootjuhitav NC-rakenduste valik

     -- Õhukompressori täielik masina äravool ja peamise õhutorustiku sulgemine

     -- Põhiveeringi juhtimine suurte konveieri pihustuspuhastusseadmete jaoks

     -- Veepuhastusseadmed ja suure vooluga tsirkuleerivad jahutuskollektorid

     -- Toidu pakendamine, keemiaseadmed suure puurauguga vedeliku peasulgur

Põhilised valikuotsuse reeglid

     -- Torujuhtme staatiline rõhk ＜0,05 MPa, vahelduv mikrovedeliku juurdevool → Peab valima otsetoimega 2S

     -- Toru suurus ≥G1/2, suure vooluhulgaga peatoru, stabiilne pikaajaline vee-/õhurõhk → Valige pilootjuhitav 2S

     -- Kuum vesi, toidukvaliteediga, nõrk happe/leelise keskkond: tellimuse esitamisel täpsustage EPDM-i tihend

     -- Tsentraliseeritud juhtmestik masina juhtkapis: seadke esikohale DIN-pesa juhtmestiku tüüp

     -- Välistingimustes kasutatavad niisked seadmed: valige veekindla kaablitihendiga juhtmetüüp

Sobivad täispneumaatilised ja vedelikuahelate lahendused

  1. Väike jahutusahel

     -- AFC õhuteenindusseade → 3 V seeria 3/2 solenoidventiil → PU torud → 2S otsetoimega klapp (jahutusvee kontuuri juhtimine)

  2. Täitke masina peamise veekogumisahel

     -- Veepaagi / õhukompressori põhitoru → 2S pilootsuure avaga klapp → mitme jaama pihustusharu torud

  3. Plahvatuskindel vedeliku töökojaahel

     -- Plahvatuskindel õhuallika töötlemisseade → 50-VPE plahvatuskindel 3-käiguline ventiil + kohandatud plahvatuskindel spiraal 2S juhtventiil

Ühe lause kokkuvõte

     SOLH 2S-seeria 2/2-suunaline normaalselt suletud vedeliku solenoidventiil jaguneb nullsurvekäivitusega otsetoimivaks väikese avaga mudeliks ja väikese võimsusega suure vooluga pilootjuhtimisega suure avaga mudeliks, valikuliste NBR/EPDM tihenditega, mitme keermega mitme pingega ühilduvusega, kasutatakse laialdaselt automaatsete vee-, õhu-, õli- ja veepuhastusseadmete ning tööpinkide pesumasinate ja veepakendite väljalülitusliinide juhtimiseks.
