2V seeria 2/2-suunaline messingist vedeliku solenoidklapp | Otsenäitleja ja pilootjuhitav

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhiklassifikatsioon

     SOLH 2V seeria on professionaalne2/2-suunaline vedeliku solenoidklapp mõeldud universaalseks õhu, vee ja õli vedelike juhtimiseks. See on jagatud kahte põhistruktuuritüüpi:2V025 otsetoimega tüüp ja2V130/2V250 membraaniga pilootjuhtimisega tüüp. Kvaliteetse messingist klapikorpuse ja esmaklassiliste tihendusmaterjalidega seeria pakub nullrõhukäivitusvõimalust, suurt vooluvõimsust, kiiret reageerimist ja laia keskmise ühilduvust. See toimib peavoolu üldotstarbelise vedeliku juhtventiilina automatiseeritud veeahelate, õhutorustike, vaakumsüsteemide ja määrimisseadmete jaoks.

2. Täitke mudeli kodeerimise reeglid

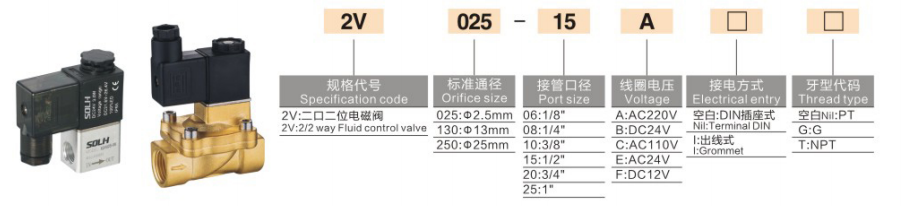

 1. Täielik kodeerimisloogika: 2V - Ava suurus - Keermeport - Juhtme tüüp - Pinge

 2. Standardtellimuse näited

     • 2V025-08-DC24V: φ2,5 mm ava, G1/4 keerme, standardne DIN-pesa, DC 24V

     • 2V130-15W-AC220V: φ13mm ava, G1/2 keerme, juhtmejuhtme väljund, AC 220V

3. Kaks peamist struktuuritüüpi ja valikujuhised

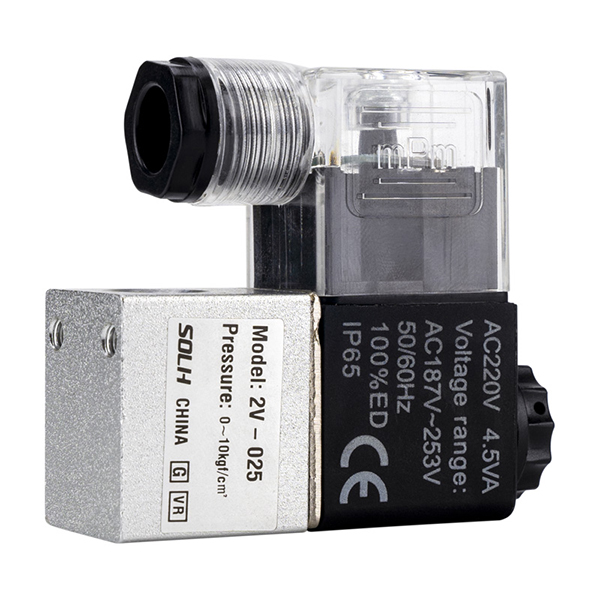

  3.1 2V025 otsetoimega tüüp | Nullrõhu käivitamine

    Põhieelis: täielikult töötav 0 MPa nullrõhul

     • Tööpõhimõte: Elektromagnetiline mähis tõmbab otse raudsüdamiku klapiava avamiseks, tagades täieliku avanemise ja sulgemise juhtimise nullrõhu erinevuse korral ilma keskmise rõhu abita.

     • Ava ja vool: φ2,5 mm ava, CV väärtus = 0,23

     • Sadama spetsifikatsioon: G1/8 (06), G1/4 (08)

     • Rõhuvahemik: 0 ~ 1,0 MPa, toetab nullrõhuga käivitamist

     • Tihendusmaterjal: Standardne VITON fluorokumm, suurepärane vastupidavus õli, vee ja nõrga happe korrosioonile

     • Korpuse materjal: Kompaktne ülitäpne messingist klapi korpus

     • Kohaldatavad stsenaariumid: väikese vooluhulga vedeliku juhtimine, null-/madala rõhu käivitus-seiskamine, vaakumahela lüliti, miniatuursed vesijahutus- ja pihustussüsteemid

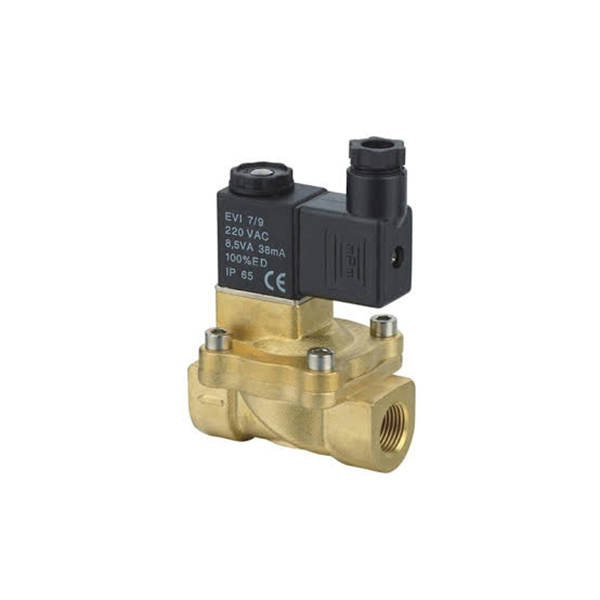

  3,2 2V130 / 2V250 membraani juhtjuhtimisega tüüp | Diferentsiaalrõhu käivitamine

    Põhifunktsioon: suur vooluhulk, väike energiatarve, nõuab minimaalset rõhuerinevust

     • Tööpõhimõte: Rõhuvabastus läbi juhtava võimaldab keskmisel rõhul suruda klapi avamiseks membraani lahti.Minimaalne käivitusrõhu erinevus: 0,05 MPa (0,5 baari), ei saa avada nullrõhu all.

     • 2V130 spetsifikatsioon: φ13mm ava, CV=6,2; Pordid: G3/8 (10), G1/2 (15)

     • 2V250 spetsifikatsioon: φ25mm ava, CV=13; Pordid: G3/4 (20), G1 tolli (25)

     • Rõhuvahemik: 0,05 ~ 1,0 MPa

     • Tihendusmaterjal: NBR nitriilkummi, optimaalne puhta vee ja suruõhu jaoks

     • Kere ja mähis: Paksendatud vastupidav messingist korpus, mis on sobitatud väikese võimsusega suure stabiilsusega mähisega

     • Kohaldatavad stsenaariumid: suure vooluhulgaga veeringid, õhukompressori vee sissevõtt, boileri veevarustus, peamise gaasi/vedeliku torujuhtme sisse- ja väljalülitusjuhtimine

4. Ühtsed üldised tehnilised parameetrid

5. 2V vs 2P seeria võrdlus | Vigade vastu võitlemise juhend

Valiku valem

     Nullrõhu sisse-välja vajadus → Valige 2V025 / 2P; Suur vooluhulk veesurvega → Valige 2V130 / 2V250; Kitsas ruum ja odav eelarve → Valige 2P plastventiil

6. Tüüpilised rakendusstsenaariumid

  6.1 2V025 rakendus

     • Vaakumgeneraatori õhuallika sisse-välja juhtimine

     • Miniatuursed seadmed jahutusvee ahel

     • Automatiseeritud pihustus- ja mikroveevarustussüsteemid

     • Täpne väikese vooluhulga vedeliku lülitusseade

  6.2 2V130 / 2V250 Rakendus

     • Jahutus- ja tööstuslik jahutusveesüsteem

     • Õhukompressori veevõtu kontroll

     • Boileri automaatne vee täiendamise süsteem

     • Tsentraliseeritud õhuvarustuse peatorustiku lüliti

     • Suure vooluhulgaga tööstusliku vee ja gaasi tsirkulatsiooni juhtimine

7. Sobivad tugitarvikud

     • Eesmise õhuallika töötlemine: Sobitage AW-seeria õhurõhu reguleeriv filter, et stabiliseerida õhuallikat ja filtri lisandeid

     • Vaakumahela sobitamine: Õhuallika usaldusväärseks väljalülitamiseks tehke koostööd ZU seeria vaakumgeneraatoriga

     • Torujuhtme ühendus: Sobitage KQ2 kiirühendusega väliskeermega sirged liitmikud kiireks ja lekkevabaks torustiku paigaldamiseks

Ühe lause kokkuvõte

     SOLH 2V seeria 2/2-suunalised messingist solenoidventiilid hõlmavad nullrõhuga otsetoimivaid ja suure vooluga pilootjuhtimisega tüüpe, millel on universaalne vee/õhu/õli ühilduvus, kiire reageerimine ja IP65 kaitse, pakkudes kulutõhusaid ja stabiilseid vedeliku sisse-välja lahendusi erinevatele tööstusautomaatikasüsteemidele.
