3F / 3FM seeria 3/2-suunaline jalgpedaalklapp | Tavaliselt suletud otsese toimega pneumaatiline jalgklapp

Kaubamärk: SOLH by Richge Technology | Täielikult ühilduv AirTAC 3F / 3FM jalaklapi asendus

1. Toote ülevaade

     SOLH 3F ja 3FM seeriad on3/2-suunalised otsese toimega normaalselt suletud pneumaatilised jalgpedaali klapid, täielikult ühilduv ja vahetatav originaalmudelitega AirTAC 3F210 ja 3FM210. Mudelil 3F210 on vastupidav survevalualumiiniumist korpus, 3FM210 aga kerge miniplastkonstruktsiooniga. Mõlemad seeriad kasutavad sisseehitatud väljalaskekonstruktsiooni standardse P/A/R õhupordi loogikaga. Käed-vabad pneumaatiliste lülitusseadmetena kasutatakse neid laialdaselt ühetoimelise silindrite juhtimiseks, vaakummurdmiseks, käsitsi sisse- ja väljalülitamiseks, tembeldamiseks ja kinnitusdetailide kinnitamiseks.

  1.1 Õhusadama põhiloogika ja tööpõhimõte

     • Lennusadama määratlus: P (õhu sisselaskeava), A (töötav väljalaskeava), R (sisseehitatud väljalaskeava)

     • Tavaliselt suletud olek (pedaal vabastatud): P sisselaskeava suletud, port suhtleb väljalaskeavaga R, et vabastada silindri jääkrõhk koheselt

     • Tööseisund (pedaalile vajutatud): P-A ahel avaneb õhu juurdevooluks, R väljalaskeava on rõhu säilitamiseks suletud

     • Lukustusfunktsioon (L järelliide): Varustatud lukustatava saki struktuuriga. Pedaali lukustamiseks pidevaks õhuvarustuseks vajutage üks kord; vajutage uuesti lukust vabastamiseks ja rõhuvabastuse lähtestamiseks

     • Standardfunktsioon: Mitte-L mudelid on kohese iselähtestuva tüüpi, mis katkestavad automaatselt õhu ja vabastavad rõhu pärast jala vabastamist

2. Mudeli kodeerimise reeglid ja määratlus

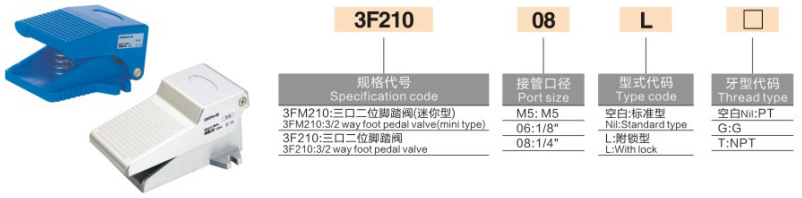

     Kodeerimisloogika: 3(F/FM)210 – [pordi suurus] [L lukustamine] – [keerme tüüp]

  2.1 Seeriakorpuse määratlus

     • 3F210: Standardne raskeveokite alumiiniumsulamist korpus, 3/2-suunaline jalgventiil

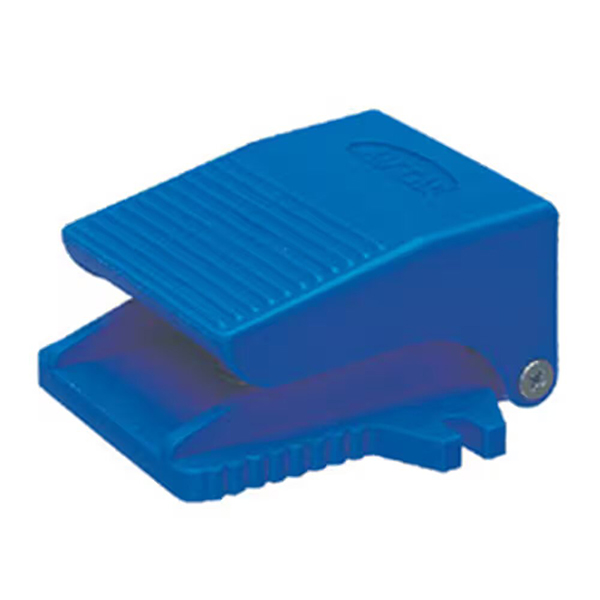

     • 3FM210: Mini kerge plastikust jalgventiil, kompaktne suurus kitsasse ruumi paigaldamiseks

  2.2 Pordi suuruse spetsifikatsioon

     • M5: M5 × 0,8 peenkeere (ainult 3FM minimudelile, mikropiloodi õhujuhtimine)

     • 06: G1/8 (PT1/8) standardkeere

     • 08: G1/4 (PT1/4) peavoolu universaalne spetsifikatsioon tööstuslikele tööriistadele

  2.3 Funktsioon ja lõime järelliide

     • L Järelliide: Iselukustuva konstruktsiooniga pikaajaliseks rõhu hoidmiseks

     • Ei L: Kohene isetaastuv tüüp, automaatne rõhuvabastus pärast pedaali vabastamist

     • Keerme tüüp: tühi = PT koonuskeere; G = Briti standardne paralleelkeere; T = NPT Ameerika koonuskeere

     Mudeli näide: 3F210-08L | G1/4-pordiga alumiiniumsulamist jalgventiil iselukustuva funktsiooniga; 3FM210-M5 | M5 keermega mini plastikust mikrojalgventiil

  2.4 Täisseeria spetsifikatsioonide võrdlustabel

3. Tehnilised põhiparameetrid

4. Valiku eristamine: 3F alumiiniumiseeria vs 3FM miniplasti seeria

5. Funktsionaalne eristus: isetähtestamine vs iselukustuvus

     • Non-L Instant Self-Reset Type: Pedaal põrkub automaatselt pärast jala vabastamist, katkestades õhuvarustuse ja vabastades rõhu pordist A. See on sörkimise ja katkendliku juhtimise stsenaariumide jaoks kõige levinum tüüp.

     • L järelliide iselukustuv tüüp: Vajutage üks kord pedaali lukustamiseks pidevaks õhuvarustuseks ja rõhu hoidmiseks; vajutage uuesti, et avada ja vabastada jääkrõhk. Spetsiaalselt loodud pikaajalise rõhu säilitamise pneumaatiliste ahelate jaoks.

6. Asendamine ja tüüpilised rakendused

  6.1 Ühilduv asendus

     SOLH 3F/3FM-seeria asendab täielikult originaalsed AirTAC 3F210/3FM210 seeriad ja kodumaised Xinchangi/SOLIH-i samaväärsed mudelid ning saab otse uuendada ja asendada vanu FV320 jalgpedaalventiile täiusliku mõõtmete ja funktsionaalse ühilduvusega.

 6.2 Tüüpilised rakendusestsenaariumid

     • Ühetoimeline silindriga jalajuhtimine: Õhuallikas → 3F jalgventiil → ühetoimeline silinder; silinder pöördub pedaali vabastamisel automaatselt tagasi ja vabastab rõhu, tagades ohutu katkendliku töö.

     • Vaakum-iminapp Rõhuvabastus: Õhu juurdevoolu samm vaakumi väljalülitamiseks; vabastage pedaal õhu väljatõmbamiseks ja eemaldage iminapp hoidmisjõud tooriku kiireks vabastamiseks.

     • Tööstusliku töötlemise juhtimine: Käsitsi jalalülitus väikeste stantsimismasinate, veski ja pneumaatiliste kinnitusdetailide kinnitussüsteemide jaoks, vabastades käed tõhusaks tööks.

Ühe lause kokkuvõte

     SOLH 3F/3FM-seeria 3/2-suunalised tavaliselt suletud jalgpedaali klapid hõlmavad vastupidavaid alumiiniumist iselähtestuvaid/iselukustuvaid mudeleid ja mini-kergplastist mudeleid. IP54 tolmu- ja pritsmekindla jõudluse, määrdevaba töö ja täieliku AirTAC-ühilduvusega need on standardsed käed-vabad pneumaatilised lülitusventiilid silindrite juhtimiseks, vaakummurdmiseks ja tööstuslike tööriistade kasutamiseks.
