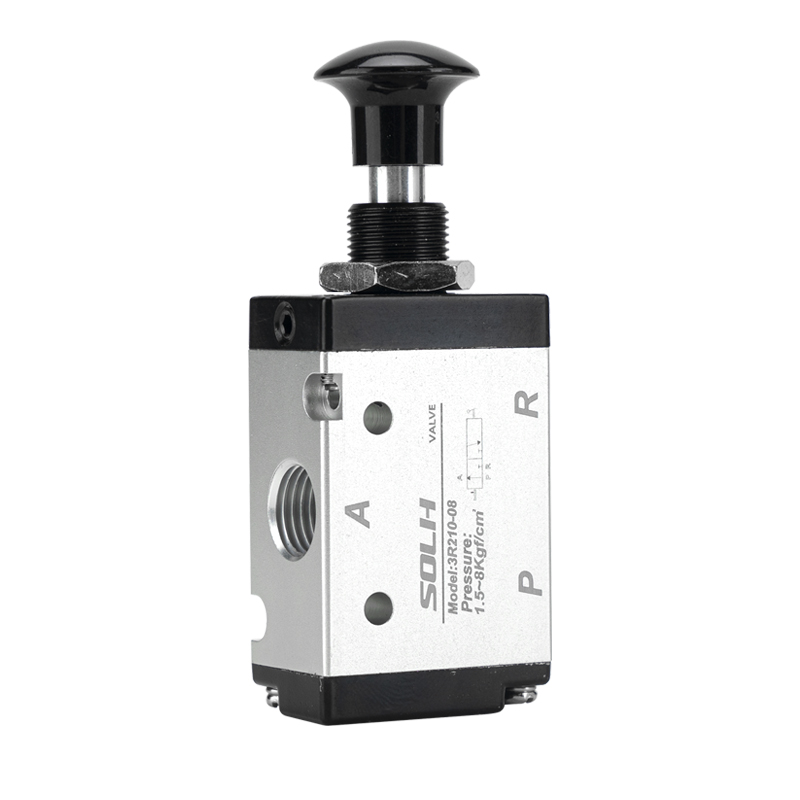

3L seeria 3/2-suunaline käsitõmbeventiil | Manuaalne vedrutagastusega pneumaatiline ventiil

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhistruktuur

     SOLH 3L seeria on AirTAC standard3/2-suunaline käsitsi suru-tõmbesuunaline juhtventiil normaalselt suletud (NC) konstruktsiooniga. See lülitab otse pneumaatilisi ahelaid aksiaalse käepideme lükkamise ja tõmbe abil. Puhtalt manuaalse pneumaatilise komponendina ilma elektriliste või pneumaatiliste ajamiallikateta kasutatakse seda spetsiaalselt ühetoimelise silindrite juhtimise, õhuahela sisse- ja väljalülitamise, jooksmise ja seadmete turvablokeerimissüsteemide jaoks, mida kasutatakse laialdaselt silumisel, hädaseiskamisel ja plahvatuskindlatel tööstsenaariumidel.

  1.1 Standardne 3-pordiliidese definitsioon

     • P Port: Peamine suruõhu sisselaskeava

     • Sadam: Töökorras väljundport, ühendatud ühetoimeliste silindritega

     • R Port: väljalaskeava, toetage summuti paigaldamist müra vähendamiseks

     • Sõidurežiim: Aksiaalne sirge käsitsi tõuke-tõmberežiim

     • Struktuurne funktsioon: täppispooli tüüpi struktuur, ülitugev alumiiniumsulamist korpus, sisseehitatud vedru automaatne lähtestusmehhanism

2. 3/2-suunaline tööpõhimõte

     • Tavaline lähtestusolek: Sisemine vedru pingutab pooli, P sisselaskeava on suletud, Töötav port suhtleb rõhu vähendamiseks väljalaskepordiga R.

     • Töötav tõmbeseisund: Ventiili südamiku ümberpööramiseks tõmmake käsitsi aksiaalset käepidet, P-port suhtleb õhuvarustuse portiga A, väljalaskeava R on suletud, et käitada silindrit.

     • Vabastage lähtestamine: Vabastage käepide, klapp lähtestub automaatselt vedrujõu toimel, katkestab õhu sisselaskeava ja väljutab jääkrõhu.

     • Põhiloogika: Standardne NC normaalselt suletud konstruktsioon käsitsi lähtestamise funktsiooniga, mis hoiab ära valesti kasutamise ja tagab seadmete ohutuse.

3. Standardmudelite kodeerimise reeglid ja tavalised mudelid

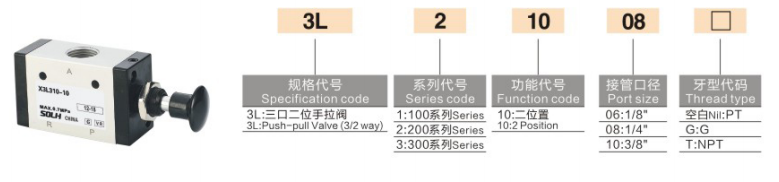

 1. Kodeerimisloogika: 3L [suuruse kood] 10 – [pordi suurus] [keerme tüüp]

 2. Peavoolu levinud mudelid

     • 3L110-06: G1/8 port, mini-suuruses käsitõmbeventiil mikropneumaatiliste süsteemide jaoks

     • 3L210-08: G1/4 port, kõige universaalsem mudel, mis sobib ideaalselt tavaliste ühetoimeliste silindritega

     • 3L310-10: G3/8 port, suure vooluga disain suure tõukejõuga silindriseadmete jaoks

     • 3L410-15: G1/2 suure avaga port, sobib raskeveokite suure vooluhulga pneumaatiliste ahelate jaoks

4. Universaalsed tehnilised põhiparameetrid

5. Toote põhieelised

     • Puhas käsitsi plahvatuskindel ohutuskonstruktsioon: Puuduvad elektrilised komponendid ja õhukontrolli allikad, null sädemeoht. Sobib hädaseiskamiseks, seadmete silumiseks ja ülikõrge tööohutusega plahvatuskindlatesse tolmukeskkondadesse.

     • Tööjõudu säästev aksiaalne tõuke-tõmbeoperatsioon: sirge lineaarne käepideme toimimine selge tagasiside ja terava tagurdamisega, stabiilne käetunne ja seda pole lihtne kinni kiiluda.

     • Vedru automaatne lähtestamine ja NC ohutus: Vaikimisi normaalselt suletud olek, lähtestab automaatselt ja katkestab õhuvarustuse pärast käepideme vabastamist, vältides tõhusalt väärkasutusest põhjustatud pidevaid toiminguid.

     • Kompaktne ja vastupidav struktuur: Integreeritud alumiiniumisulamist korpus, madala hõõrdumisega pooli konstruktsioon, usaldusväärne tihendus, kulumiskindlus ja pikk kasutusiga.

     • Professionaalne ühetoimeliste silindrite sobitamine: 3/2-suunaline spetsiaalne õhuahela loogika, mis on täiuslikult kohandatud vedrutagastusega ühetoimeliste silindrite jaoks, nagu näiteks kinnitus- ja väljatõmbemehhanismid.

     • Kõrge ühilduvus ja vahetatavus: Ühtlane paigaldussuurus 3A seeria pneumaatiliste juhtventiilidega, mis toetavad otsest asendamist ja käsitsi/pneumaatiliste juhtimisrežiimide ümberlülitamist.

6. Tüüpilised rakendusstsenaariumid

     • Ühepoolse toimega silindrite käsitsi juhtimine kinnitus-, väljaviskamis- ja vedrutagastussüsteemide jaoks

     • Pneumaatilise vooluahela sisse- ja väljalülitusjuhtimine, seadmete silumine ja hoolduse ohutuslüliti

     • Manuaalne pneumaatiline juhtimine plahvatuskindlate tsoonide, elektrita ja tolmuste tööstuskeskkondade jaoks

     • Pneumaatilised loogikasüsteemid, mis on sobitatud 3A pneumaatiliste ventiilidega käsitsi/pneumaatilise komposiitjuhtimise jaoks

Ühe lause kokkuvõte

     SOLH 3L seeria on klassikaline 3/2-suunaline NC normaalselt suletud manuaalne tõmbeventiil vedruga automaatse lähtestamisega. See on kompaktne, ohutu ja vastupidav standardse käsitsijuhtimise komponent, mis on spetsiaalselt loodud ühetoimeliste silindrite pneumaatiliste süsteemide jaoks.
