3V seeria 3/2-suunaline pneumaatiline solenoidklapp | Otse- ja pilootjuhitav NC/NO juhtklapp

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja struktuurne liides

     SOLH 3V seeria on standardne3/2-suunaline elektriliselt juhitav suund-solenoidklapp saadavalotsese tegutsemisega japiloodi juhitav struktuurid. Spetsiaalselt ühetoimelise silindrite juhtimiseks, pneumaatilise ahela lülitamiseks ja vaakumsüsteemi reguleerimiseks loodud see pakub kahte põhikonfiguratsiooni: tavaliselt suletud (NC) ja normaalselt avatud (NO). Vastupidava alumiiniumisulamist korpuse, kompaktse konstruktsiooni, kiire reageerimise ja valikulise nullrõhukäivitusega on see miniatuursete pneumaatiliste automaatikasüsteemide standardse universaalse juhtventiilina.

  1.1 Standardne 3/2-suunalise pordi definitsioon

     • P Port: Peamine õhu sisselaskeava

     • Sadam: Tööport, mis on ühendatud ühetoimeliste pneumaatiliste silindrite või vaakumdüüsidega

     • R Port: õhu väljalaskeava, paigaldage müra vähendamiseks summuti

  1.2 Ajam ja konstruktsiooni klassifikatsioon

     • Sõidurežiim: Elektromagnetiline otsetoimega / pilootjuhitav valikuline

     • Sarja tüüp: Otsese toimega (3V1/3V2); Pilootjuhitav (3V100/3V200/3V300)

     • Korpuse materjal: ülitugev alumiiniumsulam, kerge ja vastupidav

2. 3/2-suunalise ventiili tööpõhimõte

     3V seeria kasutab ühe mähise juhtimisdisaini, mis on jagatud NC- ja NO-tüüpideks, millel on täiesti sõltumatu tööloogika, mida kasutatakse laialdaselt silindri ja vaakumahela automaatse lähtestamise jaoks.

  2.1 Tavaliselt suletud (NC) – kõige levinum tüüp

  Kohaldatavad mudelid: 3V110, 3V210, 3V310

     • Väljalülitus Lähtesta olek: Vedru lähtestamine tihendab P sisselaskeava; Port A suhtleb väljalaske pordiga R, väljundrõhk puudub.

     • Sisselülitatud tööolek: elektromagnetiline jõud tõmbab klapi südamikku lülituma; P sisend ühendub õhuvarustuse tööpordiga; R väljalaskeava on täielikult suletud.

  2.2 Tavaliselt avatud (NO) tüüp

  Kohaldatavad mudelid: 3V120, 3V220, 3V320

     • Väljalülitus Lähtesta olek: P sisselaskeava on pideva õhuvarustuse jaoks ühenduses töötava pordiga; R väljalaskeava on suletud.

     • Sisselülitatud tööolek: P sisselaskeava on suletud; Töötav port suhtleb R-pordiga rõhu alandamiseks ja väljalaskeks.

3. Seeria klassifikatsiooni ja spetsifikatsiooni parameetrid

  3.1 Otsetoimega seeria (3V1 / 3V2) – nullrõhuga käivitamine

  Põhiline eelis: Toetab 0 MPa nullrõhu käivitamist, ülikiire reageerimiskiirus (＜0,05 s), stabiilne jõudlus madala rõhu ja vaakumiga töötingimustes.

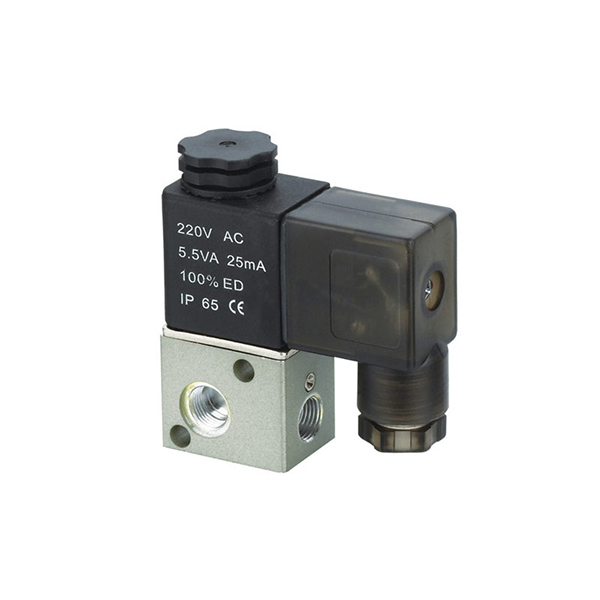

  • 3V1 Micro seeria

￮ Pordi suurus: M5, G1/8 (06)

￮ Voolupind: 10,2 mm² (CV = 0,6)

￮ Tüüpiline mudel: 3V1-06, 3V1-M5

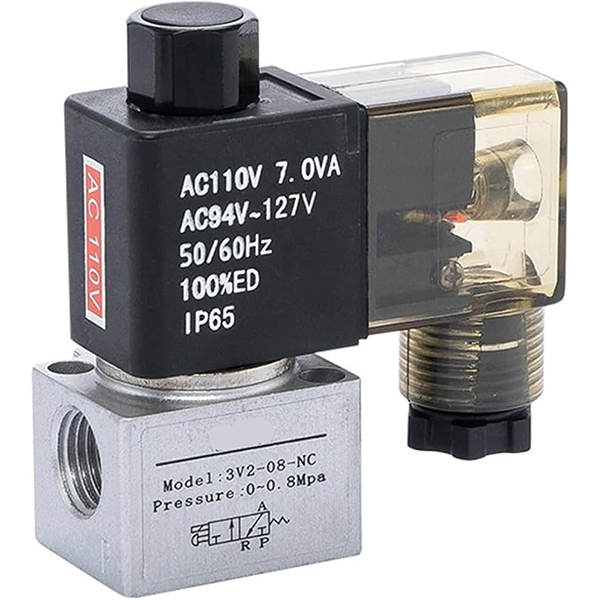

  • 3V2 mini seeria

￮ Pordi suurus: G1/8 (06), G1/4 (08)

￮ Voolupind: 17,0 mm² (CV = 1,0)

  3.2 Pilootjuhitav seeria (3V100 / 3V200 / 3V300) – suur vool

  Põhiline eelis: suur vooluvõimsus ja madal energiatarve; nõuab stabiilseks lülitamiseks minimaalset käivitusrõhku, sobib standardse rõhuga pneumaatiliste ahelate jaoks.

  • 3V100 seeria: Pordi suurus M5, G1/8 (06)

  • 3V200 universaalne seeria

￮ Pordi suurus: G1/4 (08)

￮ Voolupind: 17,0 mm² (CV = 1,0)

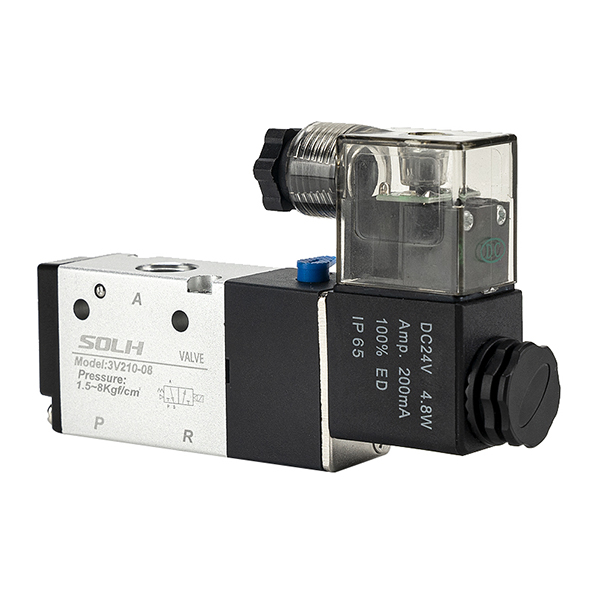

￮ Tüüpiline mudel: 3V210-08

  • 3V300 Large Flow seeria

￮ Pordi suurus: G3/8 (10)

￮ Voolupind: 28,0 mm² (CV = 1,65)

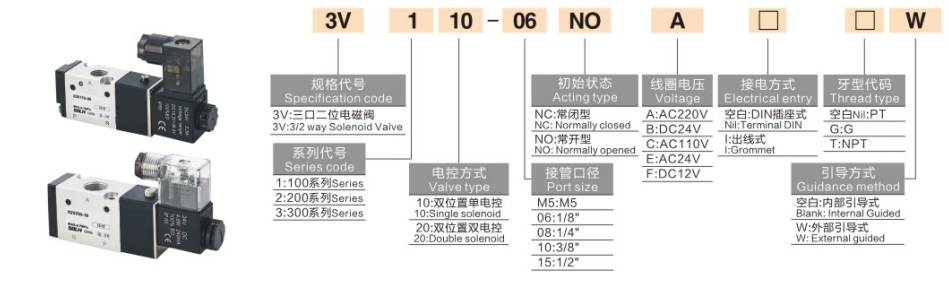

4. Täielik mudeli kodeerimise reeglid ja tellimuste näited

  1. Kodeerimisloogika: 3 V [seeria kood] [funktsiooni kood] - [pordi suurus] [pingekood] [juhtmestiku kood]

 2. Standardtellimuse näited

     • 3V210-08-B: 3/2-suunaline, NC-tüüp, G1/4-port, DC24V, DIN-pesa ühendus

     • 3V1-06-A: 3/2-suunaline, NC tüüp, G1/8 port, AC220V

5. Tehnilised põhiparameetrid

6. Toote põhieelised

     • Pühendatud 3/2-suunaline disain: Sobib suurepäraselt vedrutagastustega ühetoimeliste silindritega, mis on mõeldud ainult kinnitamiseks, tungrauaga tõstmiseks ja pneumaatiliseks lähtestamiseks.

     • Kaks töörežiimi: valikulised Normally Closed (toite väljalülitamise lähtestamine) ja Normally Open (toite väljalülitamine) tüübid, et kohaneda erineva protsessiloogikaga.

     • Kahe draivi valikud: Otsetoimega tüüp toetab nullrõhuga käivitamist vaakumi/madalrõhu stsenaariumide puhul; pilootjuhitav tüüp tagab suure vooluhulga ja madala võimsusega stabiilse töö.

     • Kompaktne ja vastupidav: Mini integreeritud struktuur, suurepärane tihendusvõime, pikk kasutusiga ja määrdevaba disain.

     • Paindlik elektriline konfiguratsioon: Mitmed pingespetsifikatsioonid (AC220V/110V/24V, DC24V/12V) ja kahe juhtmestiku režiim vastavad globaalsetele sobitusnõuetele.

     • Kõrge ühilduvus: Sama paigaldussuurus nagu 3A pneumaatilistel juhtventiilidel ja 3L käsitõmbeventiilidel, mis toetavad otsest asendamist ja uuendamist.

7. Tüüpilised rakendusstsenaariumid

     • Ühetoimeliste silindrite automaatne juhtimine (kinnitus, tungraua, vedru lähtestusmehhanism)

     • Vaakumgeneraatori ja vaakum-imemisdüüsi süsteemi lülitamine (otsetoimeline tüüp toetab alarõhu juhtimist)

     • Pneumaatilise vooluahela sisse-välja juhtimine, seadmete ohutusblokeering, väikese täiturmehhanismi töörežiim

     • Otsene asendus 3A õhuga juhitavatele ventiilidele ja 3L käsiajamiga ventiilidele standardsetes pneumaatilistes süsteemides

Ühe lause kokkuvõte

     SOLH 3V seeria on standardne 3/2-suunaline elektromagnetiline suundventiil, millel on NC/NO topeltrežiim ja otse-/piloot-kaheajami struktuur, mis on professionaalselt rakendatud ühetoimelise silindriajami ja vaakumahela juhtimiseks, toimides miniatuursete pneumaatiliste automaatikasüsteemide põhijuhtimiskomponendina.
