4A seeria 5/2- ja 5/3-suunaline pneumaatiline juhtklapp | Puhta õhuga juhitav suunaklapp

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhistruktuur

     SOLH 4A seeria on AirTAC standard5/2-tee ja 5/3-suunaline väline pneumaatiline suunajuhtventiil, mida peetakse4V seeria solenoidventiilide puhas pneumaatiline versioon. Täielikult õhusignaalidest juhituna ilma elektriliste komponentide või elektromagnetmähisteta tagab see sisemiselt ohutu pneumaatilise lülitusvõime. Mõeldud plahvatuskindlate, mittetoite- ja ohutusblokeeringu pneumaatiliste ahelate jaoks, sellel on pooli tüüpi struktuur, usaldusväärne tihendus ja ülitugev alumiiniumsulamist korpus, mis tagab täiusliku ühilduvuse ja vahetatavuse tavaliste 4 V seeria ventiilidega.

  1.1 Standardne 5-pordiliidese definitsioon

     • P Port: Peamine suruõhu sisselaskeava

     • A/B tööpordid: Väljundpordid kahepoolse toimega silindrite ühendamiseks pikendamise ja tagasitõmbamise juhtimiseks

     • R/S väljalaskepordid: Rõhuvabastuse väljalaskeavad, ühilduvad standardse summuti paigaldusega

     • Sõidurežiim: Väline pneumaatiline juhtimine, õhusignaalide sisend kahepoolsetest juhtpordidest

     • Struktuuri funktsioon: Täpne liugpooli konstruktsioon, vastupidav alumiiniumisulamist korpus, stabiilne ja kauakestev tihendusvõime

2. 5/2-suunaline pneumaatiline juhtklapp (tavaline tagurdamine)

  2.1 Üks pneumaatiline juhtseade (4A110/210/310/410)

     • Tööpõhimõte: Ühele küljele rakendatud õhurõhk klapi ümbersuunamiseks; automaatne vedru lähtestamine pärast rõhu vabastamist.

     • Põhiomadused: tõrkekindel lähtestuskonstruktsioon õhu väljalülitamise, lihtsa struktuuri ja kõrge tööstabiilsusega.

     • Tüüpiline mudel: 4A210-08 (G1/8 port, üks õhujuhtimine, 5/2-suunaline)

  2.2 Topeltpneumaatiline juhtimine (4A120/220/320/420)

     • Tööpõhimõte: kahepoolsete õhujuhtimisportide vahelduv survestamine; lähtestusvedru puudub, säilitab klapi praeguse asendi pärast õhu väljalülitamistmälu lukustamise funktsioon.

     • Põhiomadused: Suur positsioneerimistäpsus, energiasäästlik töö (pole vaja pidevat õhuvarustust), stabiilne õhu väljalülitamise asendi hoidmine.

     • Tüüpiline mudel: 4A220-08 (G1/8 port, kahekordne õhujuhtimine, 5/2-suunaline)

3. 5/3-suunaline kahekordne pneumaatiline juhtklapp (täpne vahejuhtimine)

  Kõik 5/3-suunalised 4A-seeria mudelid (4A130/230/330/430) kasutavad kahekordset pneumaatilist juhtimist, mis on varustatud kolme professionaalse keskmise asendi funktsiooniga, et täita täiustatud pneumaatilise juhtimise nõudeid.

     • Suletud keskus (C-tüüp): kõik pordid on keskmises asendis täielikult suletud. Realiseerib vertikaalsete ja rippuvate jaamade silindriluku, rõhu hoidmise ja kukkumisvastase kaitse.

     • Väljalaskekeskus (E-tüüp): A/B tööpordid suhtlevad väljalaskeavadega keskmises asendis. Süsteem vabastab rõhu täielikult, võimaldades silindri vaba ujumist, käsitsi silumist ja seadmete ohutuse kaitset.

     • Survekeskus (P-tüüp): P õhu sisselaskeava suhtleb keskmises asendis mõlema A/B-pordiga. Muudab kahepoolse toimega silindri ühetoimeliseks väljundiks, mis sobib sünkroonseks kinnitamiseks ja jõu tasakaalu juhtimiseks.

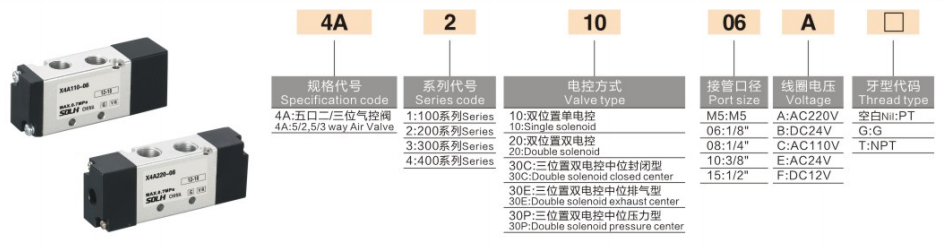

4. Standardmudelite kodeerimise reeglid ja tavalised mudelid

 1. Kodeerimisloogika: 4A [suuruse kood] [juht- / keskmine funktsioonikood] – [pordi suurus]

  2. Peavoolu levinud mudelid

     • 4A210-08: Ühekordne pneumaatiline juhtimine, 5/2-suunaline, G1/4-port

     • 4A220-08: Topeltpneumaatiline juhtimine, 5/2-suunaline, G1/4-port

     • 4A230C-08: Topeltpneumaatiline juhtimine, 5/3-suunaline suletud keskus, G1/4-port

     • 4A310-10: Ühekordne pneumaatiline juhtimine, 5/2-suunaline, G3/8 suur vooluava

5. Universaalsed tehnilised põhiparameetrid (AirTAC standard)

6. Toote põhieelised

     • Sisemine plahvatuskindel ja ohutu: Puhas pneumaatiline struktuur ilma elektriliste komponentide ja sädemeteta. Täielikult kohandatav tolmuses, niiskes, kergestisüttivas ja plahvatusohtlikus töökeskkonnas, tagades nullriskita ohutu töö.

     • Kahe kontrolliga mälufunktsioon: Topelt pneumaatilised juhtimismudelid säilitavad ventiili asendi pärast õhu väljalülitamist, toetades pikaajalist positsioneerimist ja rõhu hoidmist ilma pideva õhuvarustuseta, energiasäästlikud ja stabiilsed.

     • Mitmekülgsed kolme asendiga keskmised funktsioonid: Varustatud kolme keskmise režiimiga C/E/P, mis katavad silindri lukustuse, rõhuvabastuse vabalt ujuva ja sünkroonse kinnitusrõhu stabiliseerimise nõuded.

     • 100% universaalne vahetatavus: 4V seeria solenoidventiilidega ühtsed paigaldusmõõtmed ja vooluparameetrid, mis võimaldavad elektriliste juhtimissüsteemide otsest asendamist ja uuendamist puhtaks pneumaatilisteks süsteemideks.

     • Stabiilne ja vastupidav jõudlus: Täpne pooli struktuur, millel on madal hõõrdetakistus, madal käivitusrõhk, suurepärane õhutihedus ja pikk kasutusiga määrdevaba tööga.

7. Tüüpilised rakendusstsenaariumid

     • Kahe toimega silindriga pneumaatilised tagurdamisjuhtimis- ja seadmete turvalukusüsteemid

     • Plahvatuskindel tsoon, elektrilised seadmed, kaevandus-, keemia- ja pinnakattetööstuse pneumaatilised juhtimisahelad

     • Turvalised pneumaatilised ahelad, mis nõuavad õhu väljalülitamise lähtestamist või pikaajalist asendi hoidmist

     • Puhtad pneumaatilised loogikasüsteemid, mis koosnevad käsiklappidest, mehaanilistest juhtventiilidest ja pneumaatilisest käiguklappidest

Ühe lause kokkuvõte

  SOLH 4A seeria on universaalne 5/2- ja 5/3-suunaline puhas pneumaatiline suunajuhtventiil, millel on ühe-/kahekordne õhujuhtimine ja kolm C/E/P keskmist funktsiooni. See on sisemise ohutuse ja 4 V seeria vahetatavate mõõtmetega plahvatuskindlate, mitteelektriliste ja üliturvaliste pneumaatiliste juhtimisahelate eelistatud põhikomponent.
