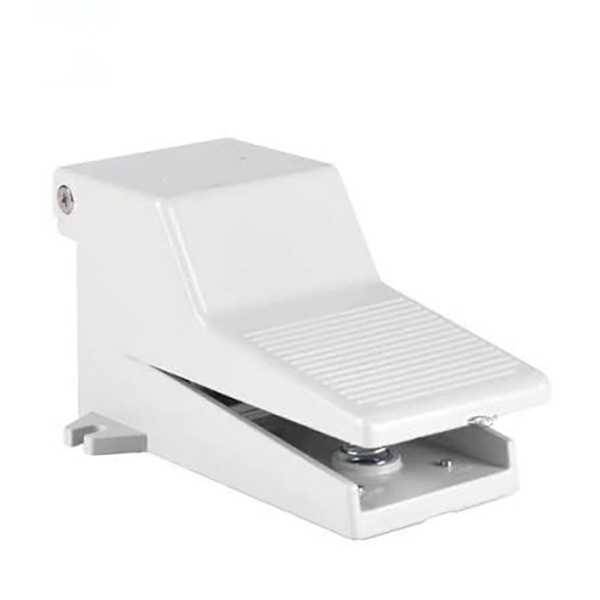

4F-seeria 5/2-suunaline jalgpedaalklapp | Otsetoimega täisalumiiniumist pneumaatiline jalgklapp

Kaubamärk: SOLH by Richge Technology | Täielikult ühilduv AirTAC 4F seeria jalaventiili asendus

1. Toote ülevaade

     SOLH 4F seeria on professionaalne5/2-suunaline pneumaatiline jalgpedaali suunaventiil täielikult ühilduv ja vahetatav kogu AirTAC 4F seeriaga. Täielikult valatud alumiiniumsulamist korpus ja paksendatud libisemisvastane jalgpedaal, millel on otsetoimega vedru lähtestuskonstruktsioon, on spetsiaalselt ette nähtudkahepoolse toimega silinder edasi- ja tagasikäik. Täisseeria hõlmab nelja konfigureeritavat tüüpi: standardne ise lähtestamine, L mehaaniline iselukustumine, G turvakaitsekate ja LG lukustuse + kaitse integreerimine. See võib käsitsi asendada solenoidventiilid seadmete käivitus-seiskamiseks ja suuna ümberlülitamiseks, mida kasutatakse laialdaselt tööriistaseadmetes, stantsimises, neetimises ja tööstuslikes pneumaatilises juhtimises.

  1.1-tuumaline 5/2-suunaline õhuahela loogika

     • Lennusadama määratlus: P (peamine õhu sisselaskeava), A/B (kahe tööava väljalaskeava), R1/R2 (kaks sõltumatut väljalaskeava)

     • Normaalne olek (pedaal vabastatud): P ühendub B-ga õhuvarustuseks; A ühendub väljalasketoruga R1, silinder tõmbub sisse ja lähtestab

     • Tööseisund (pedaalile vajutatud): P ühendub A-ga õhuvarustuseks; B ühendub väljalasketoruga R2, silinder laieneb ja töötab

     • Mitte-L standardtüüp: kohene vedru tagasilöögi lähtestamine pärast jala vabastamist sörkjooksu katkendlikuks juhtimiseks

     • L Lukustustüüp: Vajutage üks kord asendi lukustamiseks ja õhurõhu säilitamiseks; vajutage uuesti lukust vabastamiseks ja rõhuvabastuse lähtestamiseks

2. Mudeli kodeerimise reeglid ja järelliidete määratlus

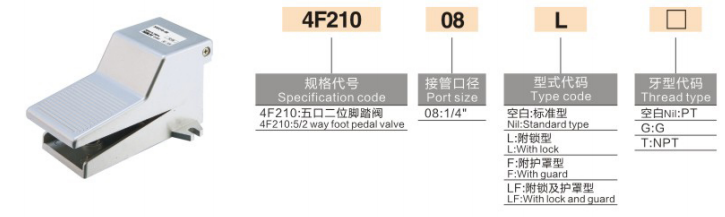

     Kodeerimisloogika: 4F210 – [pordi suurus] + [funktsiooni järelliide] – [lõime tüüp]

  2.1 Põhimudel ja pordi suurus

     • 4F210: Universaalne peavoolu 5/2-suunaline jalgventiili aluskorpus

     • 06: G1/8 (PT1/8) keermeport

     • 08: G1/4 (PT1/4) universaalne peavoolu spetsifikatsioon

 2.2 Põhifunktsioonide järelliidete valiku juhend

  2.3 Lõimetüübi järelliide

     • Tühi: PT koonuskeere (standardne vaikimisi)

     • G: Briti standardne G paralleelkeere

     • T: NPT Ameerika standardne koonuskeere

  Mudeli näide: 4F210-08 | G1/4 standardne isetaastuv jalgventiil; 4F210-08LG | G1/4 iselukustuv jalaventiil koos turvakaitsekattega

3. Tehnilised põhiparameetrid

4. Valiku eristamine: 4F 5/2-tee vs 3F 3/2-tee jalgventiil

5. Struktuuripõhiste eelised

     • Kahekordne sõltumatu väljalaskekonstruktsioon: Varustatud kahe eraldi väljalaskeavaga, et tagada silindri tagurdamise ajal sujuv heitgaas, kiire reageerimine ja stabiilne töö ilma viivituseta.

     • Libisemisvastane raskeveokite pedaal: Rulliga tekstureeritud pedaalipind suurendab tõhusalt hõõrdumist, vältides libisemist suure koormuse korral ja parandades tööstabiilsust.

     • Stabiilne sõltumatu lukustusmehhanism: Sõltumatu klõpsuga lukustusstruktuur tagab kindla positsioneerimise ja kerge lukustuse. Märkus: ei sobi ülikõrge sagedusega pideva löögiga töötingimuste jaoks.

     • Valikuline ohutuskaitsekate: Kohandatud plastist tolmukindel kaitse väldib tõhusalt juhuslikku tagurdamist, mis on põhjustatud kukkuvatest detailidest või personali puudulikust puudutusest, parandades kohapeal tööohutust.

     • Vastupidav täisalumiiniumist konstruktsioon: Integreeritud survevalu alumiiniumsulamist korpusel on kõrge kõvadus, löögikindlus ja pikk kasutusiga karmides tööstuslikes töökodades.

6. Tüüpilised rakendusstsenaariumid

     • Kahetoimelise silindri käsitsijuhtimine: Õhuallikas → 4F jalgventiil → kahepoolse toimega silinder. Ise lähtestuv tüüp realiseerib vajutamisel pikendamise ja vabastamisel sissetõmbamise; lukustustüüp säilitab kinnitussurve pikaajaliseks positsioneerimiseks.

     • Tööstuslike töötlemisseadmete juhtimine: Professionaalne jalaga juhitav suunavahetus stantsimismasinatele, neetimismasinatele ja lihvimisseadmetele, vabastades käed tõhusaks töötlemiseks.

     • Kohapealne seadmete silumine: Asendage solenoidventiilid ajutiselt manuaalsete jalgklappide vastu pneumaatilise ahela silumiseks, mis on mugav seadmete proovitööks ja parameetrite kalibreerimiseks.

Ühe lause kokkuvõte

     SOLH 4F seeria on täisalumiiniumist 5/2-suunaline otsetoimega jalgpedaalventiil, millel on isetaastuvus, iselukustuv ja väärkasutamise vastane kaitse. Kahe kiire väljalaske, suure vooluhulga ja täieliku AirTAC-ühilduvusega standardne tööstuslik jalgjuhtventiil kahepoolse toimega silindri edasi-/tagasilülitamiseks ja mehaanilise töötlemise pneumaatiliseks juhtimiseks.
