4H-seeria 5/2- ja 5/3-suunaline manuaalne kangklapp | Käsitsi juhitav suunajuhtklapp

Kaubamärk: SOLH by Richge Technology | 5/2 5/3-suunaline käsihoovaga pneumaatiline ventiil käsitsi silumiseks ja ohutuspeatuseks

1. Toote ülevaade ja põhistruktuur

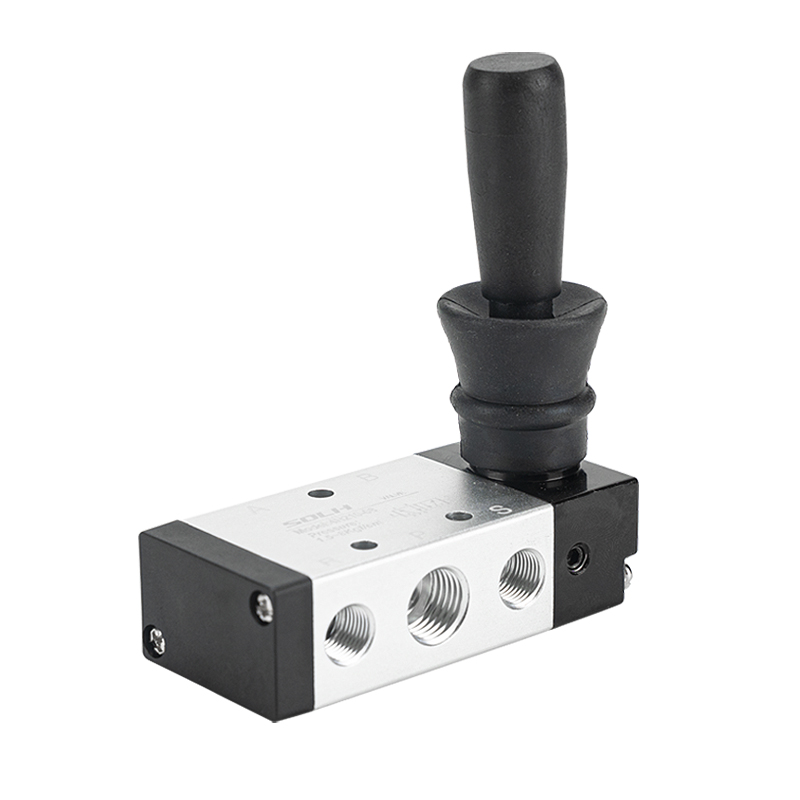

     SOLH 4H seeria on AirTAC standard5/2-tee ja 5/3-suunaline käsitsi kangiga suunajuhtventiil, tuntud ka kui käsitsi juhitav poolventiil. See lülitab pneumaatilisi ahelaid puhtalt käsitsi hoova abil ilma elektriliste või pneumaatiliste juhtsignaalideta. Seda kasutatakse laialdaselt seadmete käsitsi silumiseks, hädaseiskamiseks ja silindri jooksujuhtimiseks, sellel on täpne pooli struktuur ja vastupidav alumiiniumsulamist korpus, millel on kaks positsioneerimisrežiimi vedru lähtestamiseks ja teraskuuli lukustamiseks. Täielikult vahetatav 4V solenoidklappide ja 4A pneumaatiliste ventiilidega, see on universaalne käsitsijuhtimise komponent tavaliste pneumaatiliste süsteemide jaoks.

  1.1 Standardne 5-pordiliidese definitsioon

     • P Port: Peamine suruõhu sisselaskeava

     • A/B tööpordid: Kaks väljundporti kahepoolse toimega silindrite ühendamiseks pikendus- ja tagasitõmbamiskäikude juhtimiseks

     • R/S väljalaskepordid: Rõhu vähendamise väljalaskeavad, mis ühilduvad müra vähendamiseks standardse summutipaigaldusega

     • Sõidurežiim: Sirge käsitsi kangi lülitus

     • Struktuurne funktsioon: ülitäpse pooli tüüp, ülitugev alumiiniumsulamist korpus, vedru lähtestamine / teraskuuli positsioneerimisstruktuur stabiilseks tööks

2. 5/2-suunaline manuaalne hoobklapp (kahe asendiga)

  2.1 vedru käsitsi lähtestamise tüüp (4H210/310/410)

     • Tööpõhimõte: Lülitage hooba õhuringluse ümberpööramiseks; kang lähtestub pärast käte vabastamist vedrujõul automaatselt.

     • Põhiomadused: Käevabastusega kohene lähtestamine, suurepärane väärkasutusvastane jõudlus ja kõrge tööohutus.

     • Tüüpiline mudel: 4H210-08 (G1/4 port, 5/2-suunaline vedru lähtestamise manuaalventiil)

  2.2 Käsitsi lukustustüüp (4H210L/310L)

     • Tööpõhimõte: Varustatud hoova iselukustuva konstruktsiooniga. Klapp hoiab pärast ümberlülitamist vastupidises asendis ja vajab tagasipöördumiseks käsitsi lähtestamist.

     • Põhiomadused: Stabiilne positsioneerimine ja pikaajaline asendi hoidmine, mis takistab tõhusalt juhuslikku puudutamist ja väärkasutust, sobib pikaajalisteks töötingimusteks.

     • Tüüpiline mudel: 4H210L-08 (G1/4 port, 5/2-suunaline lukustuskäsiklapp)

3. 5/3-suunaline manuaalne hoobklapp (kolme asendiga)

  4H230/330/430-seeria 5/3-suunalised manuaalventiilid võtavad kasutusele topeltstabiilse teraskuuli positsioneerimise, millel on kolm professionaalset keskmise asendi funktsiooni, mis vastavad täiustatud pneumaatilise juhtimise nõuetele.

     • Suletud keskus (C-tüüp): Keskasendis täielikult suletud. Realiseerib ripp- ja vertikaaljaamade silindriluku, rõhu hoidmise ja kukkumisvastase kaitse.Tüüpiline mudel: 4H230C-08

     • Väljalaskekeskus (E-tüüp): A/B tööpordid suhtlevad väljalaskeavadega keskmises asendis. Süsteem vabastab rõhu täielikult, võimaldades silindri vaba ujumist, käsitsi seadmete silumist ja ohutust.Tüüpiline mudel: 4H230E-08

     • Survekeskus (P-tüüp): P õhu sisselaskeava suhtleb keskmises asendis A/B-portidega, muutes kahepoolse toimega silindri ühetoimeliseks väljundiks sünkroonseks kinnitamiseks ja jõu tasakaalu juhtimiseks.Tüüpiline mudel: 4H230P-08

4. Standardmudelite kodeerimise reeglid ja tavalised mudelid

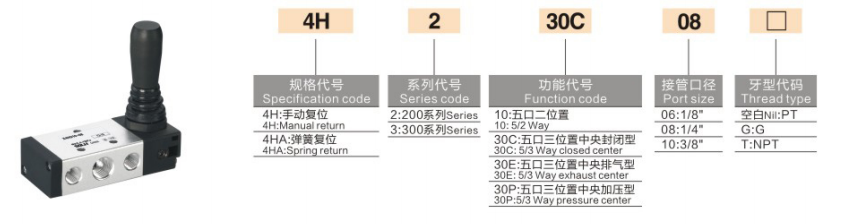

 1. Kodeerimisloogika: 4H [suuruse kood] [funktsiooni kood] – [pordi suurus]

  2. Peavoolu levinud mudelid

     • 4H210-08: 5/2-suunaline vedru lähtestamine, G1/4-pordiga universaalne manuaalventiil

     • 4H210L-08: 5/2-suunaline iselukustuv pikaajaline asendi hoidmise tüüp

     • 4H230C-08: 5/3-suunaline suletud keskus, silindri rõhu hoidmise ja lukustamisega mudel

     • 4H310-10: 5/2-suunaline vedru lähtestamine, G3/8 suure vooluhulga manuaalne juhtventiil

5. Universaalsed tehnilised põhiparameetrid

6. Toote põhieelised

     • Puhas käsitsi plahvatuskindel ohutus: Elektrilisi komponente ja toiteallikat pole vaja, sädeme oht puudub. Sobib suurepäraselt seadmete silumiseks, hädaseiskamiseks ja käsitsi juhtimiseks tuleohtlikus, plahvatusohtlikus ja tolmuses keskkonnas.

     • Kaks positsioneerimisrežiimi täisstsenaariumide jaoks: vedru lähtestamise tüüp koheseks ohutuslähtestamiseks ja väärkasutamise vältimiseks; lukustustüüp pikaajaliseks stabiilseks asendi hoidmiseks, mis hõlmab lühiajalist sörkimist ja pikaajalisi töötingimusi.

     • Mitmekülgsed kolme asendiga keskmised funktsioonid: Varustatud kolme keskmise režiimiga C/E/P, et realiseerida silindri lukustamine ja rõhu hoidmine, süsteemi ohutusrõhu vähendamine ja sünkroonne klambritasakaalu juhtimine.

     • Paindlik ja universaalne paigaldus: Toetab paneeli ja aluse kinnitust mitme nurgaga fikseeritud paigaldusega. Täiesti universaalne ja vahetatav paigaldusmõõtudes 4V elektriliste juhtventiilide ja 4A pneumaatiliste juhtventiilidega.

     • Stabiilne ja vastupidav töö: Täpne pooli sobitamine ja teraskuuli positsioneerimisstruktuur tagavad selge käetunde, terava tagurdamise, väikese hõõrdumise ja pika kasutusea.

7. Tüüpilised rakendusstsenaariumid

     • Kahepoolse toimega silindrite käsitsi silumine, sörkimine ja hoolduse ohutuskontroll

     • Turvaukse lukustus ja hädaseiskamise pneumaatilised ahelad, plahvatuskindlate tsoonide käsitsi juhtimine

     • Tagurdamise käsitsi juhtimine mittejõuseadmetele ja automatiseeritud tootmisliinidele

     • 4V elektromagnetklappide ja 4A pneumaatiliste ventiilide kohapealne asendamine ja silumine elektriliste/pneumaatiliste/manuaalsete juhtimisrežiimide paindlikuks vahetamiseks

Ühe lause kokkuvõte

     SOLH 4H seeria on universaalne 5/2- ja 5/3-suunaline manuaalne hoobventiil, millel on lähtestamise/lukustusega topeltpositsioneerimine ja C/E/P kolm keskmist funktsiooni. Sellel on puhas manuaalne ohutusjuhtimine ja 4V/4A täielik vahetatavus, see on standardne käsitsi juhitav ventiil pneumaatilise süsteemi käsitsi silumiseks ja ohutuks hädaseiskamiseks.
