4 miljonit seeria NAMUR standardne 5/2-suunaline solenoidklapp | Täiturmehhanismile paigaldatud plaadi tüüpi ventiil

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade

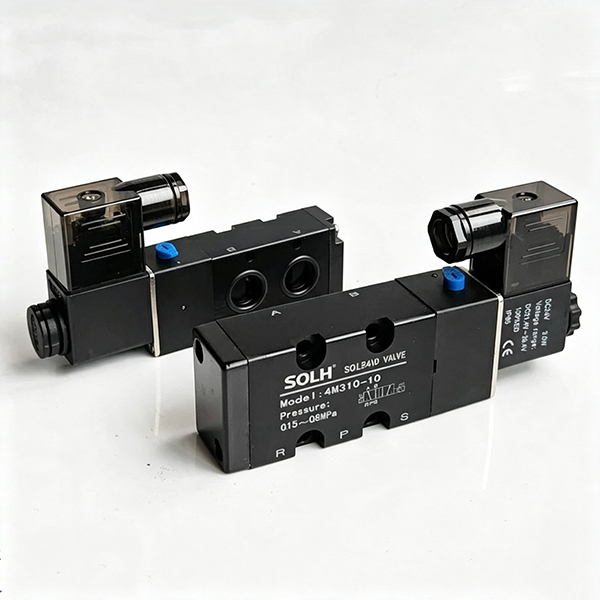

     SOLH 4M seeria on professionaalneNAMURi standardne 5/2-suunaline plaat-tüüpi solenoidventiil spetsiaalselt ette nähtud pneumaatilise ajamiga automaatjuhtimiseks. See vastab rangelt rahvusvahelistele NAMUR-i küljekinnitusstandarditele, kuna klapi põhjas on standardsed kinnitusavad. Klappi saab otse lamineerida ja paigaldada pneumaatiliste kuulventiilide ja liblikklappide ajamite küljele ilma vaheadapteri õhutorudeta. Kasutatakse eranditult klapi automaatjuhtimisahelate jaoks, see vastab täielikult Airtac 4M seeria standarditele ja erineb struktuurilt tavapärastest 4 V toru tüüpi solenoidventiilidest.

  1.1 Toote põhispetsifikatsioonid

     • Funktsioonirežiim: 5/2-suunaline (5-pordiga 2-positsiooniline)

     • Ajami struktuur: Sisemine pilootpooli tüüp, määrdevaba töö

     • Paigaldusstandard: NAMURi standardne külgkinnitus (põhi on integreeritud P/A/B/R1/R2 õhukontuuridega)

     • Peavoolu mudelid: 4M210-08, 4M210-06, 4M110-06

2. Täielik mudeli kodeerimise reeglid ja täielik seerialoend

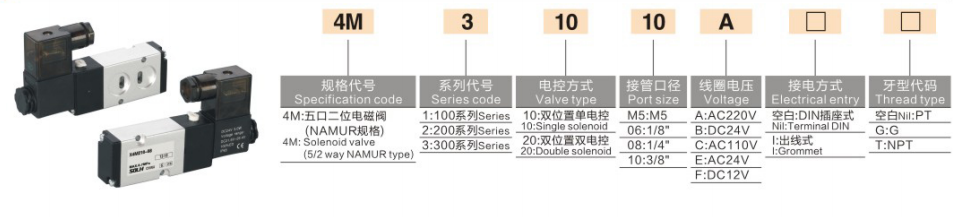

 1. Kodeerimisloogika: 4M [suuruse kood] [juhtkood] [funktsiooni kood] – [pordilõng]

  2. Mudeli näide

     4M210-08: 200 suurus, üks elektriline juhtseade koos vedru lähtestamisega, PT1/4 väliskeermega port

 3. Täisseeria tavamudelite spetsifikatsioonide loend

3. Tehnilised põhiparameetrid

4. NAMURi kinnitussüdamiku eelised ja peamised valikupunktid

     • Integreeritud NAMURi baasõhusadam: Klapi põhjas on A/B õhupordid. Pärast täiturmehhanismiga paigaldamist dokkib see automaatselt täiturmehhanismi kahe õhu sisselaskeavaga. A/B-portide jaoks pole väliseid õhutorusid vaja; ainult P õhu sisselaskeava ja R1/R2 väljalaskeavad vajavad välist õhuallika ühendust, mis lihtsustab torustiku struktuuri ja vähendab lekkekohti.

     • Sisseehitatud käsitsi testimisvarras: Varustatud klapi poolel oleva käsitsi silumisnupuga, mis toetab käsitsi klapi avamise ja sulgemise testi pärast väljalülitamist, mugav kohapealseks paigaldamiseks, silumiseks ja seadmete hoolduseks.

     • Kahekordse juhtimisrežiimi omadused: 4M × 20 kahekordse elektrilise juhtimise mudelid kasutavad väljalülitatud iselukustuvat mälustruktuuri, et säilitada klapi praegune asend; 4M × 10 ühe elektrilise juhtseadmega mudelid lähtestuvad pärast toite väljalülitamist automaatselt vedrujõu toimel, täites vastavalt ohutuse lähtestamise ja positsioneerimise hoidmise nõudeid.

     • Ühilduv kollektori kinnitus: jagab sama baasi spetsifikatsiooni kui 4V seeria (4M100M/200M/300M kollektori alus). See toetab tsentraliseeritud õhuvarustust mitmele ventiilile kollektori paigaldamise kaudu ja selle saab iseseisvaks tööks paigaldada ka otse ühele täiturmehhanismile.

5. 4M NAMUR ventiil vs 4V tavaline toruklapp | Veavastane valikujuhend

6. Tüüpilised sobitamisrakendused

     • Klapi automaatne juhtimissüsteem: 4M210-08, mis on sobitatud DA/SR pneumaatilise ajamiga + kuul-/liblikklapiga, mida kasutatakse laialdaselt naftakeemia-, veetöötlus- ja torujuhtmete vedeliku lülitusseadmetes.

     • Valve Islandi integreeritud süsteem: Võtke kasutusele 4M200M mitme lüliga kollektori alus, et realiseerida tsentraliseeritud õhuvarustus ja mitme 4M-seeria solenoidventiili integreeritud paigaldamine automatiseeritud torujuhtmete klastrite jaoks.

     • Torujuhtmete torustiku sobitamine: Ühendage väliskeermega pordid KQ2 kiirühendusega väliskeermega sirgete liitmikega, et dokkida kiiresti peamise õhuallika torujuhtmega stabiilse ja lekkevaba ühenduse tagamiseks.

Ühe lause kokkuvõte

     SOLH 4M seeria on spetsiaalne NAMUR-i standardne plaattüüpi 5/2-suunaline solenoidventiil pneumaatiliste ajamite jaoks, millel on otsene toruvaba paigaldus, määrdevaba töö ja IP65 kaitse, mis on optimaalne toetav juhtkomponent pneumaatiliste kuulventiilide ja liblikventiilide automaatseks lülitamiseks.
