4V seeria 5/2- ja 5/3-tee pneumaatiline solenoidklapp | Pilotiga juhitav suunajuhtklapp

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhistruktuur

     SOLH 4V seeria on kõige universaalsempiloodiga juhitav pneumaatiline suunajuhtventiil tööstusautomaatika jaoks, katmine5/2-suunaline (5-pordiline 2-asendis) ja5/3-suunaline (5-pordiline, 3-asendiline) konfiguratsioonid. Spetsiaalselt loodud kahepoolse toimega silindrite teleskoopliikumiseks, vahepealseks peatumiseks ja rõhu hoidmiseks, sellel on pooli tüüpi struktuur ja sisemine juhtajam. Standardse elektroonilise pneumaatilise juhtimiskomponendina kasutatakse seda laialdaselt automatiseeritud masinates, pakkimisseadmetes, töötlemisrakistes ja stabiilse jõudluse ja mitmekülgsete funktsioonidega pneumaatilistes ülekandesüsteemides.

  1.1 Viie pordi standardliidese eraldusvõime

     • P Port: Peamine õhu sisselaskeava, ühendatud õhuvarustuse allikaga

     • A/B tööpordid: Väljundpordid, mis on ühendatud kahe kahekordse toimega silindrite kambriga, et kontrollida pikendamist ja tagasitõmbamist

     • R/S väljalaskepordid: Rõhuvabastusavad, mis on tavaliselt varustatud summutitega müra vähendamiseks ja sujuvaks ventilatsiooniks

  1.2 Põhilised struktuuriomadused

     • Klapi südamiku struktuur: ülitäpne liugkolonni pooli disain, madal hõõrdumine ja tundlik lülitus

     • Sõidurežiim: sisemine pilootajam, madal energiatarve ja stabiilne tagurdamisvõime

     • Kohaldatav objekt: Täielik sobivus kahepoolse toimega pneumaatiliste silindrite jaoks

2. 5/2-suunaline klapp – põhiline tagurdamise juhtseade

     5/2-suunaline struktuur on 4V seeria peamine põhimudel, mis on jagatud ühe elektrilise juhtimise ja kahe elektrilise juhtimise tüübiks, kohandudes erinevate pneumaatilise loogika ja ohutusjuhtimisnõuetega.

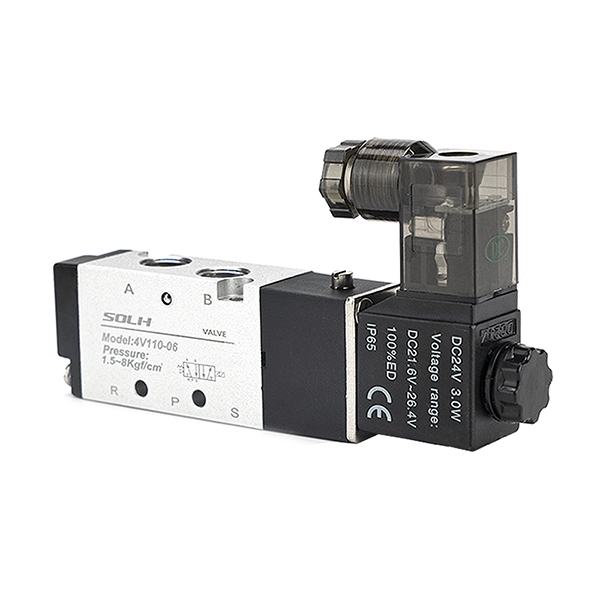

  2.1 Üks elektriline juhtseade (4V110/210/310/410)

     • Tööpõhimõte: Varustatud ühe elektromagnetilise mähise ja lähtestusvedruga. Klapp pöördub sisselülitamisel ja lähtestub automaatselt vedrujõu toimel, kui toide on välja lülitatud.

     • Põhiomadused: väljalülitatud lähtestamise disain, tõrkekindel jõudlus, lihtne struktuur ja kulutõhus.

     • Tüüpilised rakendused: tavaline silindri edasi-tagasi liikumine, hädaseiskamise lähtestusmehhanism, lihtsad kinnitus- ja positsioneerimisseadmed.

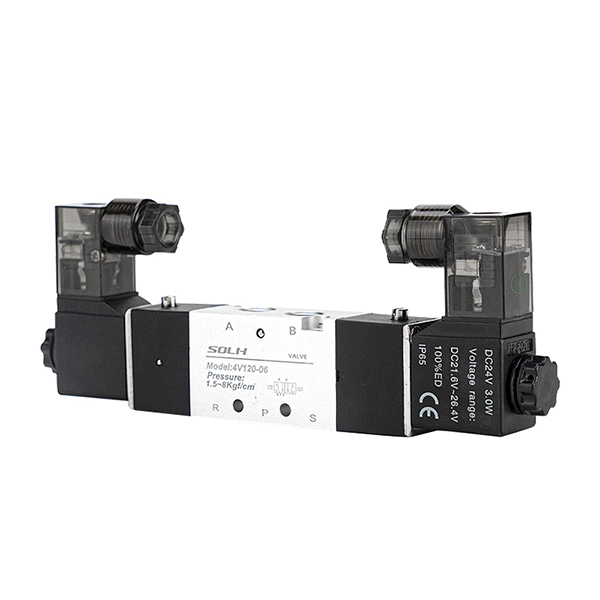

  2.2 Double Electric Control (4V120/220/320/420)

     • Tööpõhimõte: Kaks mähist alternatiivseks juhtimiseks ilma lähtestusvedruta. Klapp säilitab oma praeguse asendi pärast toite väljalülitamistmälu säilitamise funktsioon.

     • Põhiomadused: Suur positsioneerimistäpsus, energiasääst (energiatarve ainult tagurdamisel), stabiilne väljalülitusasendi hoidmine.

     • Tüüpilised rakendused: Täpne jaama positsioneerimine, käigu vahepeatus, pikaajaline rõhu hoidmine ja fikseeritud asendi lukustamise stsenaariumid.

3. 5/3 tee ventiil – keskmise asendi täppisjuhtimine

     5/3-suunaline kolmeasendiline struktuur lisab kaheasendilise tagurdamise alusel neutraalse vahepealse oleku, realiseerides kolm põhilist vahefunktsiooni, et täita täiustatud pneumaatilise juhtimise nõudeid (rakendatavad mudelid: 4V130/230/330/430).

  3.1 Suletud keskus (C-tüüp)

     Funktsioon: kõik pordid on vahepealses asendis täielikult suletud. Realiseerib silindrite lukustamise ja rõhu hoidmise, toetava vedrustuse peatumise ja kukkumisvastase kaitse.

     Stsenaarium: Jig-lukustus, vertikaalne silindri kukkumisvastane, vaheasendis fikseeritud peatus.

  3.2 Väljalaskekeskus (E-tüüp)

     Funktsioon: A/B tööpordid suhtlevad väljalaskeavadega vahepealses asendis. Süsteem vabastab rõhu ja silinder ujub vabalt.

     Stsenaarium: seadmete ohutusrõhuvabastus, käsitsi lohistamine ja silumine, mehaaniline lähtestamise kaitse.

  3.3 Survekeskus (P-tüüp)

     Funktsioon: P õhu sisselaskeava suhtleb mõlema A/B pordiga vahepealses asendis, muutes kahepoolse toimega silindri ühetoimeliseks väljundiks.

     Stsenaarium: Sünkroonne kinnitus, kahesuunaline rõhu säilitamine, spetsiaalne jõu tasakaalu juhtimine.

4. Mudeli kodeerimise reeglid ja ühised spetsifikatsioonid

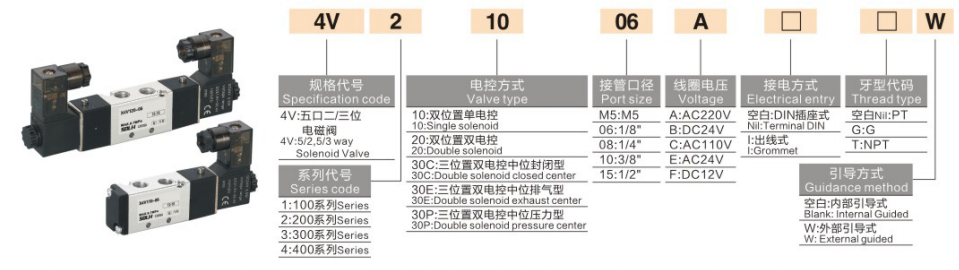

  1. Kodeerimisloogika: 4 V [suuruse kood] [juht-/keskmise funktsiooni kood] – [pordi suurus]

  2. Tüüpilised levinud mudelid

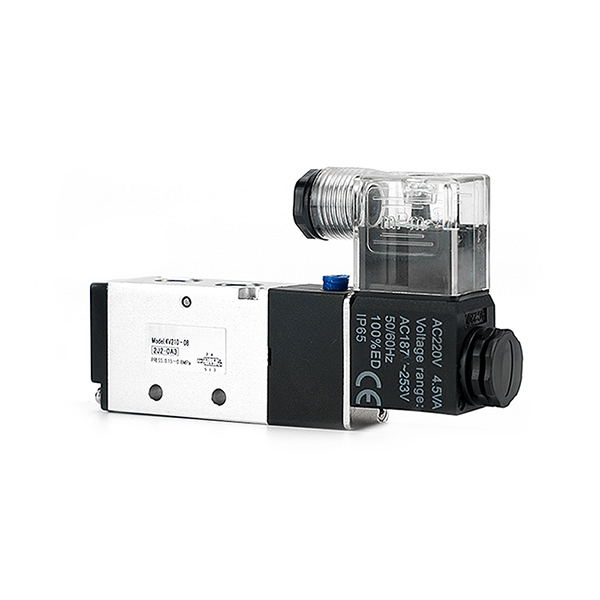

     • 4V210-08: G1/4 port, üks elektriline juhtimine, 5/2-suunaline (kõige universaalsem standardmudel)

     • 4V220-08: G1/4-port, kahekordne elektriline juhtimine, 5/2-suunaline (väljalülitatud mälu positsioneerimine)

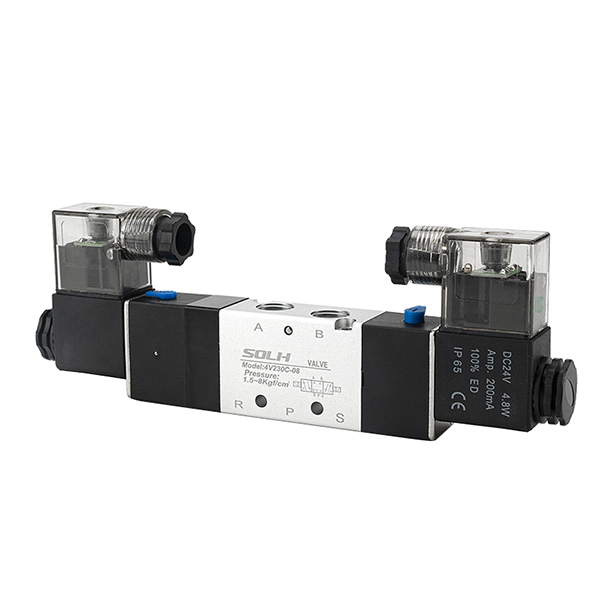

     • 4V230C-08: G1/4-port, 5/3-suunaline suletud keskosa (silindri lukustamine ja rõhu hoidmine)

     • 4V310-10: G3/8 port, üks elektriline juhtimine, 5/2-suunaline (suure vooluga põhiahela juhtimine)

5. Tehnilised põhiparameetrid

6. Kutsealase valiku juhised

  6.1 5/2-suunaline kahepositsiooniline valik

     • Üks elektriline juhtimine: tavapäraste edasi-tagasi liikumise ja ohutuse lähtestamise stsenaariumide prioriteet, millel on automaatne väljalülitumine ja tõrkeohutu töö.

     • Kahekordne elektriline juhtimine: prioriteet positsioneerimisjaamade, vahepeatuse ja pikaajalise hoidmise stsenaariumide jaoks, millel on väljalülitusmälu ja täpne positsioneerimine.

  6.2 5/3-suunaline kolme asendi valik

     • Tüüp C (suletud keskus): Silindri vahepealseks lukustamiseks, vedrustuse hoidmiseks ja kukkumisvastaseks kaitseks.

     • Tüüp E (väljalaskekeskus): seadmete ohutusrõhu vähendamiseks, vabalt ujuva ja käsitsi silumise stsenaariumide jaoks.

     • Tüüp P (rõhukeskus): Sünkroonseks kinnitamiseks, kahesuunaliseks rõhu stabiliseerimiseks ja spetsiaalseks pneumaatiliseks tasakaalu juhtimiseks.

Ühe lause kokkuvõte

     SOLH 4V seeria hõlmab 5/2 ja 5/3 pilootjuhtimisega pneumaatilisi ventiile, millel on ühe-/kahekordne elektriline juhtimine ja kolm vahefunktsiooni, olles eelistatud standardkomponent kahepoolse toimega silindrite tööstuslikuks pneumaatiliseks tagurdamiseks, positsioneerimiseks, rõhu hoidmiseks ja ohutusjuhtimiseks.
