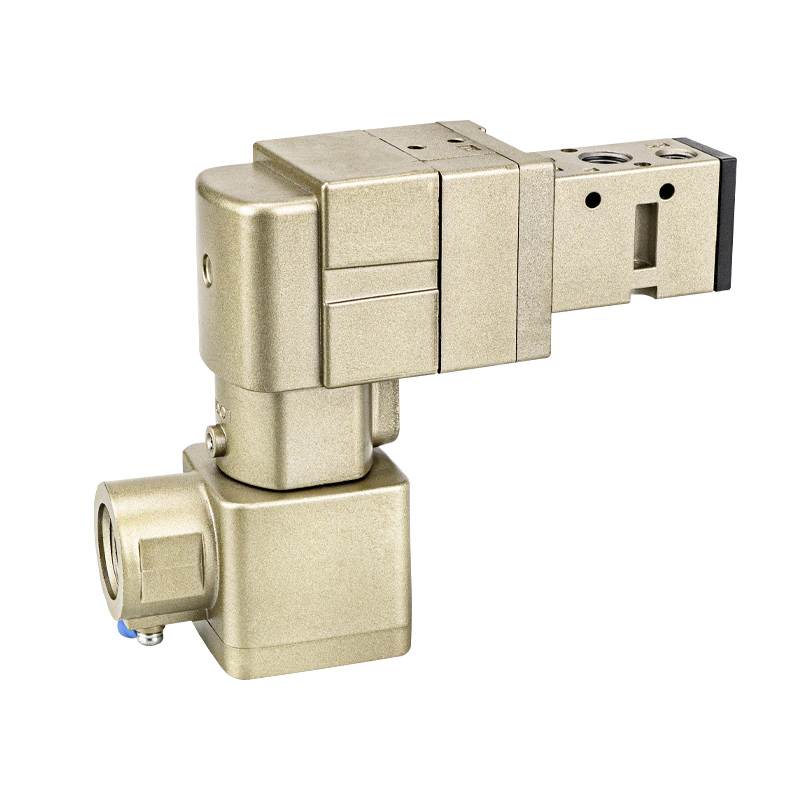

50-VFE / 50-VPE seeria pilootjuhitavad plahvatuskindlad solenoidventiilid

Kaubamärk:Richge Technology SOLH

 I. Toote ülevaade

     SOLH 50 seeria on tulekindel pilootjuhitav plahvatuskindlate solenoidventiilide tootesari, mis on jagatud kaheks põhimudeliks:

     --50-VFE: 5/2-suunaline leegikindel solenoidklapp

     --50-VPE: 3/2-suunaline leegikindel solenoidklapp

     Kogu seeria on sertifitseeritud Ex d Ⅱ BT4 tulekindla sertifikaadi, kohustusliku Hiina Ex-CCC plahvatuskindla sertifikaadi ja rahvusvahelise TIIS plahvatuskindla sertifikaadiga IPX6 vee- ja tolmukindla reitinguga. See sobib tsooni 1 ja tsooni 2 tuleohtlike ja plahvatusohtlike gaaside keskkondades, sealhulgas kattekihi, liitiumaku, kemikaalide, tindi, tolmupakendite ning õli ja gaasi toetavate seadmete jaoks.

     Kõik mähised jagavad ühtlast 3,5 W energiatarve, määrdevaba konstruktsiooni ja toetavad kahte paigaldusvormi: individuaalset keermestatud kinnitust ja mitme jaamaga kollektori klapisaart.

Põhiline eristus kahe mudeli vahel

     --50-VFE: kahesuunalise toimega silindrite kahesuunaliseks juhtimiseks

     --50-VPE: ühildub vaakumi alarõhu ja ühetoimeliste silindriahelatega

     Plahvatuskindel korpus ja mähised on kahe mudeli vahel täielikult vahetatavad, samas kui ventiilide õhukanalid ja kollektori alused on täiesti mittevahetatavad.

2. Universaalsed plahvatuskindlad standardspetsifikatsioonid (kehtib mõlemale mudelile)

2.1: Plahvatusohutusparameetrid

     -- Plahvatusmärk: Ex d Ⅱ BT4 Gb (Maksimaalne pinnatemperatuur T4: 135 ℃); valikulised madala temperatuuriga T5 / T6 versioonid

     --Kaitseklass: IPX6, vastupidav veejoa pritsmetele, stabiilne niiskes ja tolmuses töökojakeskkonnas

     -- Sertifikaadid: Hiina kohustuslik endine CCC, Jaapani TIIS, IEC rahvusvaheline plahvatuskindel standard, RoHS keskkonnanõuetele vastavus

     --Ohtlikud tsoonid: gaasi plahvatuspiirkond 1, tsoon 2; ühildub etüleeni, propüleeni, värvilahusti ja põleva tolmuga töökeskkondadega

     -- Juhtmestiku valikud: T-tüüpi metallist leegikindel kaablitihend, L-tüüpi tulekindla pistikupesaga juhtmekarbid elektrisädeme lekke vältimiseks

     --Moolide pinged: DC24V / DC12V, AC220V / AC110V; pidev 3,5 W mähise võimsus, plahvatusohutuse tagamiseks väike soojuse tootmine

2.2 Üldised mehaanilised parameetrid

     --Töökeskkond: kuiv puhas suruõhk, inertgaas; vaakumrežiim on saadaval ainult 50-VPE jaoks

     --Määrimine: määrdevaba, sobitatud AFC õlivaba õhukombinatsiooniseadmega; AC/BC õliudu kolmikseadmed on vaakumahelates keelatud

     -- Käsitsi ületamine: tõuketüüpi käsitsi tihvt, lukustatav / mittelukustatav valikuline vooluringi testimiseks väljalülitatud olekus

     -- Paigaldamine: ventiili saab paigaldada mis tahes nurga all ilma raskusjõu piiranguteta

     --Max lülitussagedus: 1Hz tsükkel; Reaktsiooniaeg ≤45 ms (testitud 0,5 MPa standardse õhuvarustuse all)

     --Töötemperatuur: T4 versioon: -10℃ ~ +50℃; T6 madala temperatuuriga versioon: -10 ℃ ~ +40 ℃ (sisemine jäätumine pole lubatud)

3.  50-VFE seeria 5-pordiline plahvatuskindel solenoidklapp (seeria 50-VFE3000 / 5000)

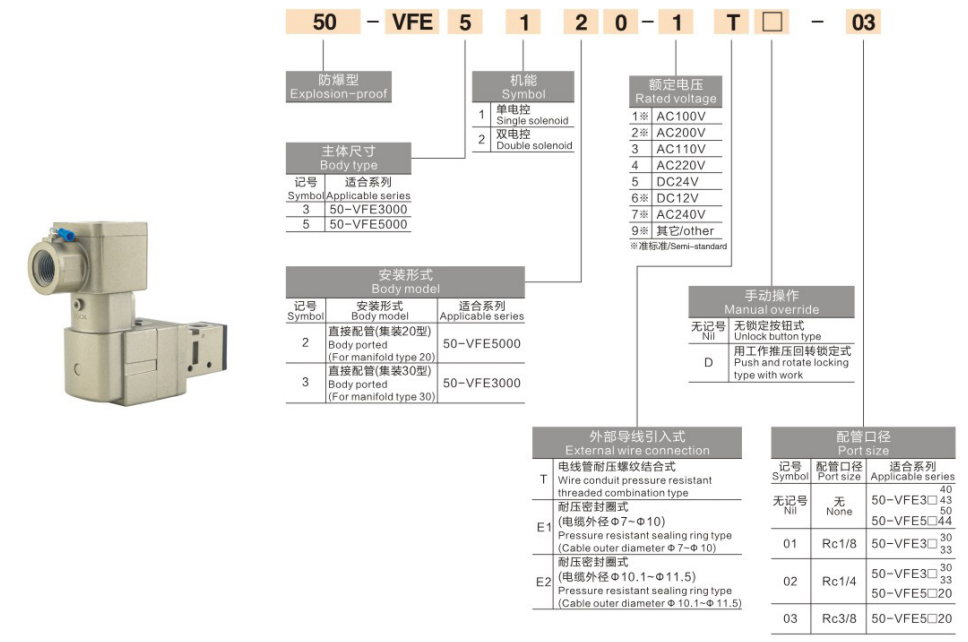

3.1 Mudelikoodi definitsioon (näide: 50-VFE51201T)

     --50: Leegikindla seeria kood

     --VFE: 5/2-suunaline elastse tihendi juhtpoolventiil

     --5: 5000 suure voolu spetsifikatsioon

     --1: ühe solenoidvedru tagastus

     --2: keermestatud otsekinnitus

     --0: standardkonfiguratsioon

     --1: G1/4 pordi keerme

     --T: metallist tulekindel kaabliläbiviik

Mudeli alamspetsifikatsioonid

     --50-VFE3000:Kompaktne väikese vooluhulgaga, efektiivne ristlõikepindala 18mm², Cv=1.0, G1/8 port

     --50-VFE5000:Tavaline standardvool, efektiivne ristlõikepindala 45 mm², Cv = 2,5, G1/4 peavoolu port

3.2 Struktuur ja õhuahela loogika (5/2-suunaline)

    --Pordi määratlus:P toite sisselaskeava, A väljund, B väljund, R1/R2 kaks sõltumatut väljalaskeporti; peaventiil + juhtventiil tsentraliseeritud väljalaskesüsteem, juhtmestiku paigutuse lihtsustamiseks pole vaja eraldi juhtventiili torustikku

     --Pooli struktuur:Pilotpooli elastne tihend; Pooli juhtimiseks vajalik minimaalne rõhuerinevus 0,15 MPa, ei saa liikuda vaakumi alarõhu all

Funktsionaalsed režiimid

    --Laulale solenoid (liide 1):pingestatud → P→A, B→R2; väljalülitusvedru lähtestamine → P→B, A→R1, ühesuunaline silindri lähtestamine

    --Topeltsolenoid (liide 2):Lukustusmälufunktsioon, hoiab klapi asendit pärast voolukatkestust, sobib ideaalselt pikaajaliseks survet hoidvateks kinnitusjaamadeks

3.3 Sobivad paigaldustarvikud

     --Keermestatud kinnitus:Otsene G1/8, G1/4 keermestatud ühendus, mis ühildub KQ2 suruliitmike ja PU/PA pneumaatiliste torudega

     --Kollektori klapi saar:Spetsiaalne 5-pordiline kollektori alus 50-VV5FE3 (3000-seeria jaoks) / 50-VV5FE5 (5000-seeria jaoks), toetab kuni 10 jaama tsentraliseeritud õhuvarustust; kollektori õhukanalid sobivad ainult VFE-ventiilidele, segakomplekt VPE 3-kanaliliste ventiilidega on keelatud

3.4 Tüüpilised rakendused (ainult kahepoolse toimega silindrite vooluringide jaoks)

     -- Kahe toimega ülekande-, korgi-, stantsimissilindrite stantsimine plahvatuskindlatel tootmisliinidel

     --NAMUR pneumaatiline kuulventiil / liblikklapi täiturmehhanism keemiliste torustike jaoks

     - Tsentraliseeritud klapisaare automaatika katmis- ja liitiumaku tolmu töökodade jaoks

     -- Kõik plahvatuskindlad pneumaatilised süsteemid, mis nõuavad silindri kahesuunalist pikendamist ja tagasitõmbamist

3.5 Piirangud

     Vaakumahelad on rangelt keelatud. Ilma piisava rõhuerinevuseta alarõhul ei saa pool nihkuda, mis põhjustab iminapa kadumise ja silindri talitlushäireid. Ühildub ainult standardse 0,2–0,9 MPa positiivse õhuvarustusega.

4. 50-VPE seeria 3-pordiline plahvatuskindel solenoidklapp (seeria 50-VPE500 / 700)

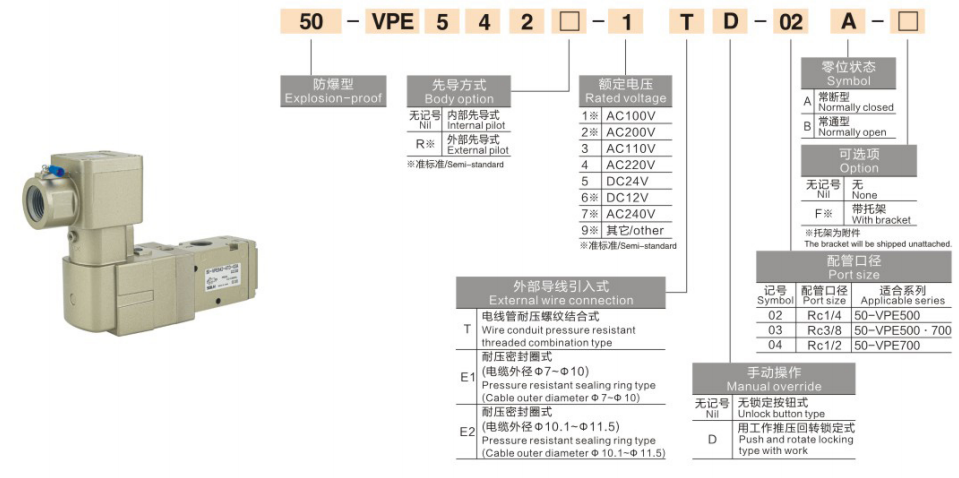

4.1 Mudelikoodi definitsioon (näide: 50-VPE54201T)

     --50: Leegikindla seeria kood

     --VPE: 3/2-suunaline elastse tihendi juhtventiil

     --542: VP500 spetsifikatsioon, keermestatud normaalselt suletud NC

     --0: standardkonfiguratsioon

     --1: G1/4 pordi keerme

     --T: metallist tulekindel kaabliläbiviik

Mudeli alamspetsifikatsioonid

     --50-VPE500: standardne vool, efektiivne ristlõikepindala 41,4 mm², Cv = 2,3, tavapäraseks vaakumkäitlemiseks

     --50-VPE700: suure vooluhulgaga, efektiivne ristlõikepindala 72 mm², Cv = 4,0, suurte lehtede ja mitme auguga kartongi vaakumtransportimiseks

4.2 Struktuuri ja õhuahela loogika (3/2 normaalselt suletud NC, EI konverteeritavat)

     --Pordi definitsioon: P toite sisend, A väljund, R üks väljalaskeava; sõltumatu piloodi väljalaskeava PE. Suure tolmuga plahvatuskindlates tsoonides võivad välised torustikud juhtida heitgaasi ohututesse piirkondadesse

     -- Pooli struktuur: kõvastihendiga katseklapp, nulli diferentsiaalrõhu käivitamine, stabiilne töö täisvaakumis kuni -101,2 kPa, spetsiaalne tulekindel klapp vaakumahelate jaoks

NC tööloogika (funktsiooni EI lülitata)

     -- Pingestatud: P ühendatud A-ga õhuvarustuseks, R suletud; vaakumgeneraator tekitab alarõhku, ühetoimeline silinder ulatub välja

     --Toide välja: P katkestas, A on rõhu vähendamiseks automaatselt ühendatud R-ga; iminapp kohene vaakum katkeb, ühetoimeline silindri vedru tõmbub automaatselt tagasi. Plahvatuskindlate seadmete väljalülitamisel tööohutuse parandamiseks vabastatakse toorikud

4.3 Sobivad paigaldustarvikud

     -- Otsene keermestatud paigaldus: M5, G1/8, G1/4 keermega pordid, paigaldatakse otse vaakumgeneraatoritest ülesvoolu

     - Spetsiaalne vaakumkollektori saar: 3-pordiline eksklusiivne alus 50-VV3PE sõltumatute õhukanalitega, ei saa kombineerida 5-pordiliste VFE-ventiilidega

4.4 Põhilised eelised (ainult nõuetele vastav leegikindel klapp vaakumplahvatuskindlate vooluahelate jaoks)

     - Nulldiferentsiaalrõhu käivitamine, mis ühildub nii vaakumi alarõhu kui ka tavaliste positiivse rõhu töötingimustega

     -- Automaatne rõhu vähendamine võimsuskadu korral; toorikud vabastatakse, kui plahvatuskindlad seadmed peatuvad, et vältida kinnitusvigastusi või kukkumisohtu

     -- Ülimadala lekkega tihendi tihend, pikaajalise vaakum-adsorptsiooni ajal imemissummutus puudub

4.5 Tüüpilised rakendused

     -- Plahvatuskindel vaakumkäsitlus: ZU/ZB vaakumgeneraator + ZPT puhver-iminapp liitiumaku, katte ja toidu plahvatuskindla materjali kogumise jaoks

     - Ühetoimelised vedrutagastussilindrid lihtsate tööriistade tõstmiseks, kinnitamiseks ja väljatõmbamiseks

     -- kilede, karpide ja klaaslehtede negatiivse rõhuga adsorptsiooni ülekandmine tule- ja plahvatusohtlike töökodades

     --Plahvatuskindlate seadmete haru õhuvarustuse väljalülitamise ja hoolduse rõhualandusahelad

5. Võrdlustabel: 50-VFE VS 50-VPE

6. Standardne plahvatuskindel pneumaatilise vooluahela täielik sobitamine

     --Ahel1: plahvatuskindel vaakumkäsitsemine (50-VPE54201T):  Õlivaba plahvatuskindel õhukombinatsioon AFC2000 → 50-VPE54201T → PU6 torud → ZU sirge vaakumgeneraator + ZPT puhver-iminapp

    --Ahel 2: plahvatuskindel kahesilindriline ülekanne (50-VFE51201T):  Plahvatuskindel õhu kolmekordne seade AC2000 → 50-VFE51201T 5-kanaliline klapisaar → PU8 torud → SC/SDA kahetoimeline plahvatuskindel silinder

    --Ahel 3: plahvatuskindel ühetoimeline kinnitusrakis:  Plahvatuskindel rõhuregulaator AR → 50-VPE500 → PU4 mikrotorud → MAL mini ühetoimeline silinder

7. Valik ja plahvatuskindlad ohutustoimingud

    --Vaakumahelad peavad vastu võtma ainult 50-VPE:  50-VFE pooli struktuur ei saa nihkuda ilma rõhuerinevuseta; selle kasutamine vaakumahelates põhjustab täieliku rikke ja tooriku kukkumise ohu. Õliudu generaatoritega AC/BC kolmekordsed seadmed on vaakumsüsteemides rangelt keelatud, kuna õli saastumine blokeerib VPE plaadi ja põhjustab lekkeid.

    --Kahepoolse toimega silindrid peavad vastu võtma 50-VFE 5-pordiga ventiili:  3-pordiline VPE tagab ainult ühe õhuväljundi ega suuda silindri kahesuunalist liikumist pikendada ja tagasi tõmmata; see ei saa asendada 5-pordilisi ventiile.

     --Kollektori aluste kombineeritud kokkupanek on keelatud:  5-pordilisel VFE-alusel ja 3-pordilisel VPE-alusel on sõltumatud õhukanalite avad. Ristpaigaldus põhjustab kogu vooluringi õhulekke ja seadmete talitlushäireid.

    --Makohustuslikud plahvatuskindla juhtmestiku reeglid:  Tihedalt suletud kaablite puhul tuleb kasutada originaalseid tehases valmistatud T-tüüpi metallist tulekindlaid kaablitihendit; juhtmekarpide sees pole katmata metallkontakte. Omavoliline asendamine tavaliste plastpistikupesadega on keelatud. Kui juht-PE väljalaskeava vajab välist äravoolu, peab torustik juhtima heitgaasid määratud plahvatuskindlatesse ohututesse tsoonidesse, et vältida tuleohtliku gaasi kogunemist.

    --Õhuvarustuse esiotsa filtreerimise nõue:  AF/AFC õhufilter (5 μm täpsusega) tuleb paigaldada plahvatuskindlate ventiilide ette. Klapi korpusesse sattuv tolm ja veeaur põhjustavad pooli kinnikiilumist, mis võib plahvatuskindlates töötingimustes põhjustada põlemis- ja plahvatusohtu.

     --Hoolduse ja kapitaalremondi eeskirjad:  Enne hoolduseks lahtivõtmist sulgege ülesvoolu HSV käsitsi kergklapp ja väljalasketorustiku jääkrõhk. Plahvatuskindla korpuse lahtivõtmine pinge all või surve all on keelatud; kahjustatud leegikindlad vastaspinnad tühistavad kõik plahvatuskindlad sertifikaadid.

8. Tööstuslikud kasutusvaldkonnad

     Liitiumaku plahvatuskindlad katmis- ja montaažiliinid, värvipihustusautomaatika, keemiliste torujuhtmete ventiilide automaatjuhtimine, tindi trükkimise tolmu töökojad, toiduainete plahvatuskindlate pakendite tootmisliinid, naftat ja gaasi toetavad pneumaatilised ajamid, farmatseutilised puhtad plahvatuskindlad seadmed, plahvatuskindlad manipulaatorid tolmu materjalide sorteerimiseks.

Ühe lause kokkuvõte

     SOLH 50-seeria leegikindlad piloot-solenoidventiilid, mis on jagatud 50-VFE 5-pordilisteks poolitüüpideks kahekordse toimega silindrite jaoks ja 50-VPE 3-pordilisteks silindritüüpideks vaakum- ja ühetoimeliste silindrite jaoks, sertifitseeritud Ex d II BT4 / CCC / TIIS IPX6 sertifikaadiga ja Zoatic 1 sertifitseeritud lülituslahendustega, Zone as Zone1. 2 tuleohtlikku plahvatusohtlikku tööstuslikku tootmisliini.
