5V seeria solenoidklapp | 5/2- ja 5/3-suunaline kõrgsageduslik madala võimsusega pneumaatiline juhtklapp

Kaubamärk: SOLH by Richge Technology | Täielikult ühilduv AirTAC 5V seeria tipptasemel solenoidklapi asendus

1. Toote ülevaade

     SOLH 5V seeria on tipptasemel 5-pordiline pneumaatiline suunaga solenoidklapp, mis on täielikult vahetatav AirTAC originaalse 5V seeriaga. See katab5/2-suunaline kaheasendiline ja5/3-suunaline kolmeasendiline funktsionaalsed tüübid. Võttes kasutusele täiustatud pooli libiseva struktuuri väikese energiasäästliku mähisega, on sellel ülipikk kasutusiga, stabiilne kõrgsageduslik ümberlülitus ja madal rikete määr. Sisemise piloodi väljalaskestruktuuri ja IP65 kaitseklassiga on see sõbralik töökeskkondade, nagu elektroonika, toit ja ravi, puhastamiseks. Professionaalselt kasutatav kahepoolse toimega silindrite edasi-tagasi juhtimiseks, see on kõrgetasemeliste automatiseeritud pneumaatiliste süsteemide eelistatud südamiku juhtventiil.

  1.1 Põhipordi ja funktsiooni määratlus

     • 5-pordi konfiguratsioon: P (peamine õhu sisselaskeava), A/B (kahe tööava väljalaskeava), R/S (kaks sõltumatut väljalaskeava)

     • 5/2-suunaline kahepoolne asend: ühesuunaline tagurdusfunktsioon, mis viib lõpule silindri pikendamise ja tagasitõmbamise tsükli juhtimise

     • 5/3-suunaline kolme asendiga: Varustatud keskmise neutraalasendiga, toetava silindri peatamise, rõhu säilitamise ja heitgaasi täieliku lähtestamise funktsioonidega

     • Põhirakendus: spetsialiseerunud kõigi kahepoolse toimega pneumaatiliste silindrite täistaktilise edasi-tagasi liikumise juhtimiseks

2. Põhitoote klassifikatsioon ja funktsionaalne loogika

  2,1 5/2-suunaline kahepunktiline solenoidklapp

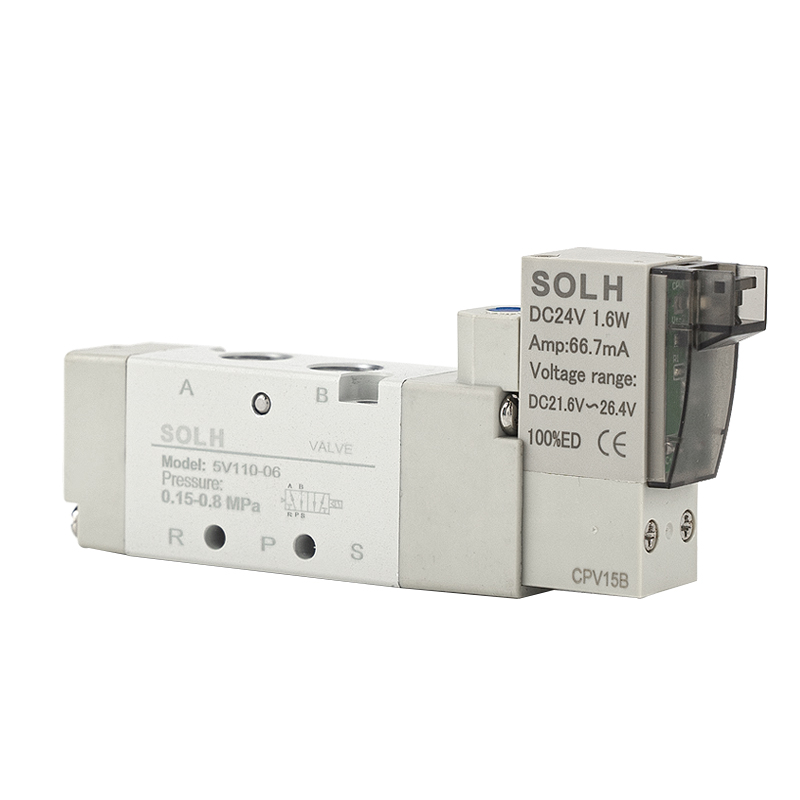

     • Üks elektriline juhtseade (5V110/210/310): Elektrifitseeritud suuna ümberlülitamiseks, väljalülitatud automaatne vedru lähtestamine, sobib tavapäraseks edasi-tagasi liikumise juhtimiseks

     • Double Electric Control (5V120/220/320): Elektrifitseeritud tagurdamise lõpuleviimiseks, väljalülitusoleku mälu ja iseseisev hoidmine, sobib pikaajaliseks asendi lukustamise töötingimusteks

  2,2 5/3 tee kolmepunktiline solenoidklapp (kahekordne elektriline juhtimine)

     Kolm valikulist keskset neutraalset funktsiooni, mis vastavad erinevatele kohapealse protsessi nõuetele:

     • 30C (keskselt suletud): Keskasend P port suletud, A/B pordid suhtlevad R/S väljalaskeavadega, realiseerides silindri peatamise ja rõhu hoidmise mis tahes käiguasendis

     • 30E (keskne väljalasketoru): keskasend P-port suletud, kaks A/B-porti on täielikult tühjenenud, silinder lähtestatakse kiiresti ilma jääkrõhuta

     • 30P (keskrõhu hoidmine): Keskasendis P-port suhtleb A/B-portidega, R/S väljalaskeavad on suletud, säilitades süsteemi torustiku rõhu stabiilsena

3. Peavoolumudelid, kaliiber ja vooluparameetrid

4. Tehnilised põhiparameetrid

5. Mudeli kodeerimise kiirtõlgendus

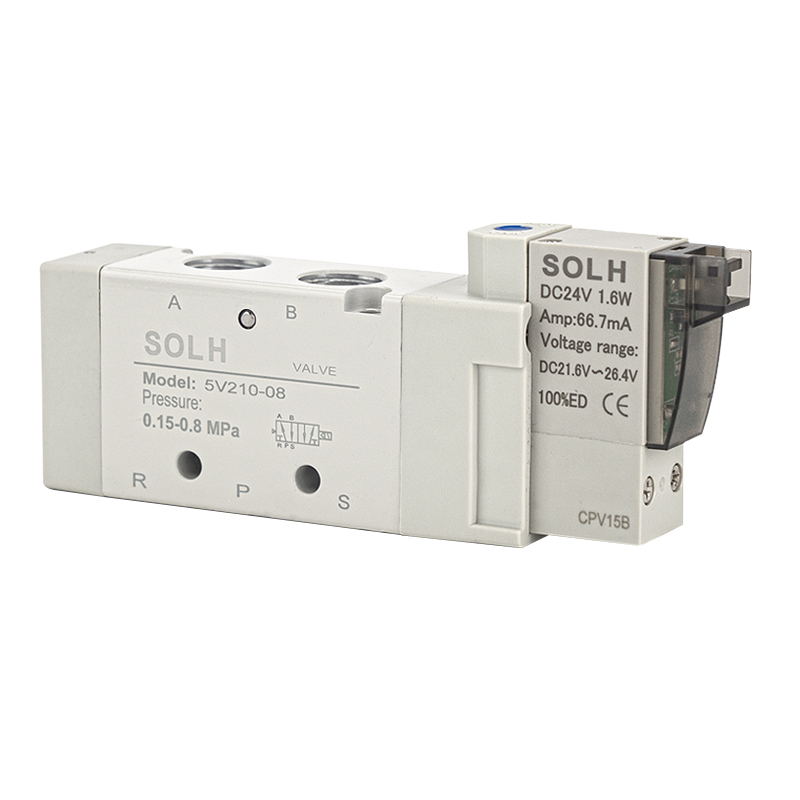

     Võttes standardse näitena 5V210-08 DC24V

     • 5V: 5-pordilise 2/3-positsioonilise pneumaatilise solenoidventiili seeriakood

     • 2: 200-seeria spetsifikatsioon, mis vastab G1/8 ja G1/4 peavoolu kaliibrile

     • 10: ühe elektrilise juhtimise 2-positsiooniline tüüp;20 = kahekordne elektriline juhtimistüüp;30C/E/P = 3-positsiooniline keskne funktsionaalne tüüp

     • 08: Liidese kaliiber G1/4;06 = G1/8;M5 = mikro-M5 keerme

     • DC24V: Nimipinge;B tähistab DC24V,A tähistab AC220V, saadaval on mitu pingevalikut

6. Toote põhieelised

     • Väike võimsus ja ülipikk kasutusiga: 0,9 W väikese võimsusega energiasäästumähis vähendab pikaajalist energiatarbimist. Võttes kasutusele suure täpsusega madala hõõrdetakistusega poolitihendusstruktuuri, toetab see 30 miljonit+ stabiilset lülitustsüklit ja vähendab hilisemat hooldussagedust.

     • Ülikiire kõrgsagedusreageering: Optimeeritud sisemise õhukanali disain saavutab lülitusreaktsiooniaja 0,05 sekundi jooksul, kohandudes ideaalselt automatiseeritud tootmisliinide kõrgsageduslike tsükliliste toimingute nõuetega.

     • Puhta keskkonnaga kohanemisvõime: Sisseehitatud tsentraliseeritud sisemine pilootheitgaasi struktuur väldib välist nafta ja gaasi ülevoolureostust, vastates täielikult elektroonika-, toiduaine- ja meditsiinitööstuse tolmuvaba ja puhta tootmisstandarditele.

     • Tugev integratsioon ja mugav silumine: Toetage kollektori klapipanga integreeritud paigaldust, et säästa seadmete ruumi. Varustatud klapi korpusel oleva käsitsi nupuga, mis hõlbustab ühe klapi silumist ja seadmete proovitööd.

     • Stabiilne ja ilmastikukindel jõudlus: Lai temperatuuri kohanemisvahemik ja IP65 tolmu- ja veekindel klass, stabiilne töö keerulistes sise- ja välistingimustes tööstuslikes keskkondades.

7. Tüüpilised rakendusstsenaariumid

     • Kahepoolse toimega silindriga kolbjuhtimine: Laialdaselt kasutatav automaatseks käsitsemiseks, materjali lükkamiseks, kinnitusdetailide kinnitamiseks, pöörlevaks positsioneerimiseks ja muudeks pneumaatilisteks edasi-tagasi liikumiseks.

     • Kõrgetasemelised automatiseeritud tootmisliinid: kasutatakse autode keevitusliinidel, pakendite sulgemisel ja lõikamisel, elektroonilisel pinnale paigaldamisel, toidu täitmisel ja muudel täppisautomaatikaseadmetel.

     • Kõrgsageduslikud ja puhtad töötingimused: Eelistatud klapitüüp tööstuslike stsenaariumide jaoks, mis nõuavad sagedast tagurdamist, saastevaba ja pikaajalist stabiilset pidevat tööd.

8. Valiku eristus: 5 V seeria vs 4 V seeria solenoidklapp

Ühe lause kokkuvõte

     SOLH 5V seeria on kõrgetasemeline 5/2- ja 5/3-suunaline pneumaatiline solenoidventiil, millel on madal energiatarve, ülipikk kasutusiga ja kiire kõrgsageduslik lülitusjõudlus. Puhta sisemise heitgaasiga ning IP65 vee- ja tolmukindla disainiga on see optimaalne südamiku juhtventiil kahetoimeliste silindrite ja kõrgetasemeliste puhaste automatiseeritud pneumaatiliste süsteemide jaoks, mis ühildub täielikult AirTACi originaalse 5 V seeriaga.
