ACK-seeria nurgasilinder | 90°/180° pööramine ja allapoole klamber 2-in-1 silinder

Kaubamärk: Richge Technology SOLH

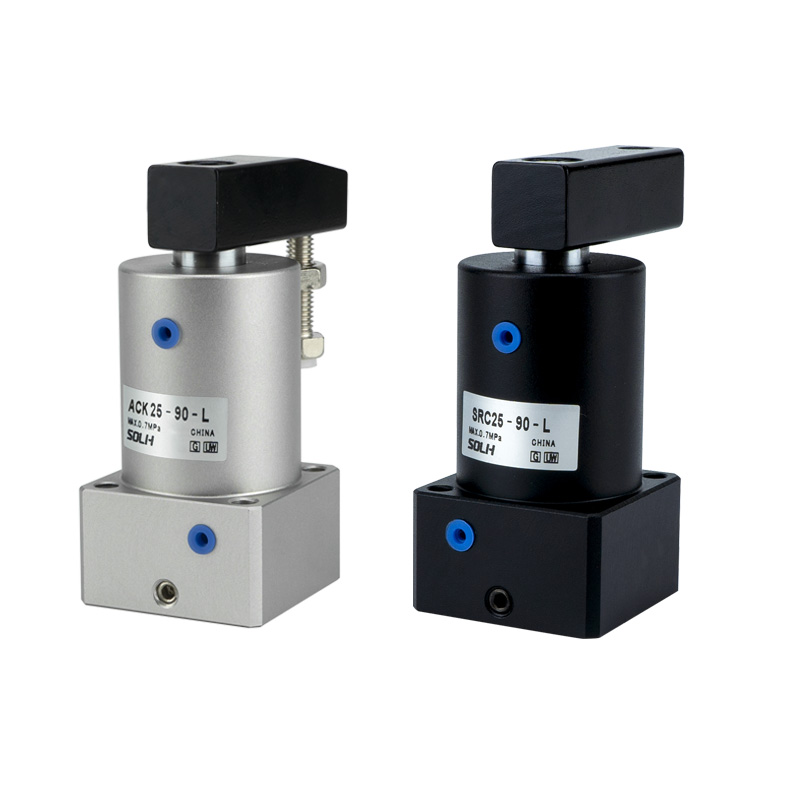

Toote ülevaade ja põhilised struktuuriomadused

     SOLH ACK seeria on suure jõudlusega kaks-ühes nurgasilinder, mis ühendab 90°/180° pöörlemise ja lineaarse allapoole kinnitusliigutuse. Kattes läbimõõduga φ25 mm kuni φ63 mm, on sellel professionaalne kolme juhtsoonega struktuur, mis tagab suure täpsuse ja tugeva ekstsentrilise koormuse vastupidavuse. Valikulised ühe-/kahepoolsed surveplaadid ja vasakule/paremale pöörlemissuunad kohanduvad täielikult erinevate kinnitusdetailide paigutustega. Suure jäikuse, pika kasutusea ja suure koormuse kinnitusvõimega ACK-silindrit kasutatakse laialdaselt piiratud ruumiga tooriku kinnitusjaamades automatiseeritud tööriistade, keevitamise positsioneerimise ja stantsimise fikseerimise protsessides.

1. Ühendi pöörlemine ja kinnitus

• Standardne tööjärjestus: sissetõmbamine → 90°/180° vasakule/paremale pööramine → pikendamine allapoole kinnitamiseks

• Lähtesta järjestus: Klambri vabastamiseks tõmmake sisse → pööra tagasi → pikendage ja lähtestage

• Kõrge täpsusega positsioneerimine: Standardne 90° pöördenurk ±1,5° suure täpsusega; 180° pööramise tüüp on valikuline, tagades töödeldava ja usaldusväärse tooriku positsioneerimise.

2. Kõrge jäikus ja pikem kasutusiga

• Kolme juhtsoonega struktuur: Optimeeritud kolmesuunaline juhtkonstruktsioon tagab silmapaistva liikumise stabiilsuse, suure juhtimise täpsuse ja tugeva läbipaindevastase võime, mis takistab tõhusalt ekstsentrilist koormust kinnitamise ajal.

• Kõrge tugevusega materjali konfiguratsioon: Kolvivarras on kasutatud spetsiaalset legeerterast, millel on kuumtöötlusprotsess, mis tagab suurepärase kulumiskindluse ja vastupidavuse. Silindri korpus läbib tugeva anodeerimise, et suurendada korrosioonikindlust ja konstruktsiooni jäikust.

• Premium imporditud tihendid: võtab kasutusele imporditud tihendusmaterjalid, mis on suurepärase kohanemisvõimega keeruliste töötingimustega, vähendades tõhusalt õhulekkeid ja pikendades oluliselt silindri üldist kasutusiga.

3. Paindlik paigaldus ja mitmekesine konfiguratsioon

• Valikulised surveplaatide tüübid: ACK ühepoolne surveplaat kitsastele toorikutele; ACKD kahepoolne surveplaat laiadele toorikutele, mis katab erinevaid tooriku kinnitusnõudeid.

• Reguleeritav pöörlemissuund: L (vastupäeva vasakule pööramine) ja R (pööramine päripäeva paremale) on valikuline, et sobitada erinevate kohapealsete jaamade paigutustega.

• Universaalne paigaldusdisain: Varustatud 4 põhja läbiva auguga otseseks kinnitamiseks, ühildub äärikkinnitusega. Reserveeritud standardsete lülitite sooned võimaldavad mugavalt paigaldada magnetlülitid asendi tuvastamiseks.

Täielikud mudelite nimetamise reeglid ja tellimuste näited

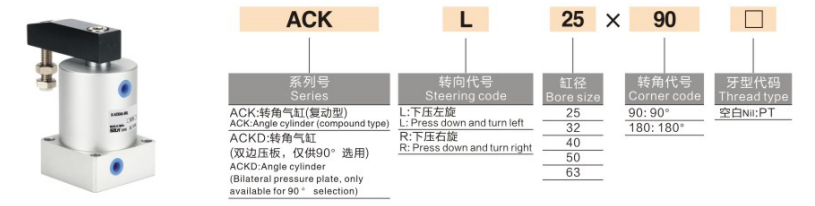

1. Tüüpilised mudelinäited: ACKL25-90, ACKDR40-90

2. Standardtellimuse näited

• Ühepoolne vasakule pööramine 90°: ACKL25-90 (φ25 ava, vasakule pööramine, 90° standardnurk)

• Kahepoolne paremale pööramine 90°: ACKDR32-90 (φ32 ava, kahepoolne plaat, paremale pööramine, 90° nurk)

• Suure avaga raskeveokite tüüp: ACKL63-90 (maksimaalne ava φ63, pööramine vasakule, 90° nurk suure koormuse kinnitamiseks)

Üldised tehnilised parameetrid (20 ℃, 0,5 MPa standardtingimus)

1. Põhispetsifikatsioonid

• Töörežiim: Kahepoolse toimega ühendi liikumine (pöörlemine + allapoole kinnitamine)

• Töörõhu vahemik: 0,15 ~ 1,0 MPa; Tõkestusrõhk: 1,5 MPa

• Ümbritsev temperatuur: -20 ℃ ~ 80 ℃

• Kolvi töökiirus: 50-200 mm/s

• Pöörlemisnurk: 90° (standard); 180° (valikuline)

• Standardne kinnituskäik: φ25=12mm; φ32=16mm; φ40 = 20 mm; φ50=25mm; φ63 = 30 mm

2. Teoreetiline kinnitusjõud (ühik: N @0,5 MPa)

3. Toote kaal (ühik: kg @90° standardtüüp)

Tüüpilised rakendusstsenaariumid

• Tööpingid ja keevitusseadmed: Ideaalne töödeldava detaili positsioneerimise kinnitamiseks, keevitamise kinnitamiseks ja nihkumisvastase stantsimisjaama jaoks. Integreeritud pöörlemis- ja kinnitussüsteem 2-in-1 lihtsustab mehaanilist konstruktsiooni ja säästab paigaldusruumi.

• Elektrooniline ja täppiskomponentide töötlemine: Sobib kaubaaluste kinnitamiseks, rakise kinnitamiseks ja detailide mikrotäpseks positsioneerimiseks. Sellel on kõrge positsioneerimistäpsus ja väike tolmu teke, mis vastab rangetele täpsus- ja puhtusnõuetele.

• Automatiseeritud edastusmehhanism: Laialdaselt kasutatav pöördlaua piiramiseks, pöördmehhanismi positsioneerimiseks ja lühikese käiguga kinnitusjaamade jaoks, tagades stabiilse, sujuva ja korratava kombineeritud liikumise jõudluse.

• Raskeveokite fikseerimise töötingimused: Tugeva kinnitusjõu ja suurepärase anti-ekstsentrilise kandevõimega kohandub see suurepäraselt raske detaili kinnitamise, vormi kinnitamise ja suure koormuse täppispositsioneerimise stsenaariumidega.

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse valik: Valige ava suurus vastavalt tegelikule kinnituskoormusele. Tagada teoreetiline kinnitusjõud ≥ tegelik koormus × 1,5 ohutustegur; eelistada φ40 või suuremat ava raskete töötingimuste jaoks.

2. Löögi valik: Standardne kinnituskäik on vahemikus 12 mm kuni 30 mm. Töötamise ajal mehaaniliste häirete vältimiseks jätke 3–5 mm käiguvaru vastavalt tooriku kõrgusele.

3. Konfiguratsiooni valik

￮ Surveplaadi tüüp: Valige kitsaste toorikute jaoks ühepoolne plaat ACK; valige laiade toorikute jaoks ACKD kahepoolne plaat.

￮ Pöörlemise suund: Valige L vasakule pööramine või R paremale pööramine vastavalt jaama tegelikule paigutusele ja mehaaniliste häirete tingimustele.

Ühe lause kokkuvõte

     SOLH ACK-seeria nurgasilindril on ülitäpne kolme juhtsoonega struktuur, mis toetab 90°/180° pöörlemist ja allapoole kinnitamise integreerimist. Valikuliste ühe-/kahepoolsete surveplaatide, paindliku vasakule/paremale pööramise ja suurepäraste suure koormusega läbipaindevastase jõudlusega on see suure jäikuse ja pika kasutuseaga kinnituslahendus erinevatele piiratud ruumiga automatiseeritud kinnitusjaamadele.
