CRB1 / CRB2 seeria laba tüüpi pöördajam

CRB1 / CRB2 seeria laba tüüpi pöördajam (vahetatav SOLH)

Kaubamärk: Richge Technology SOLH

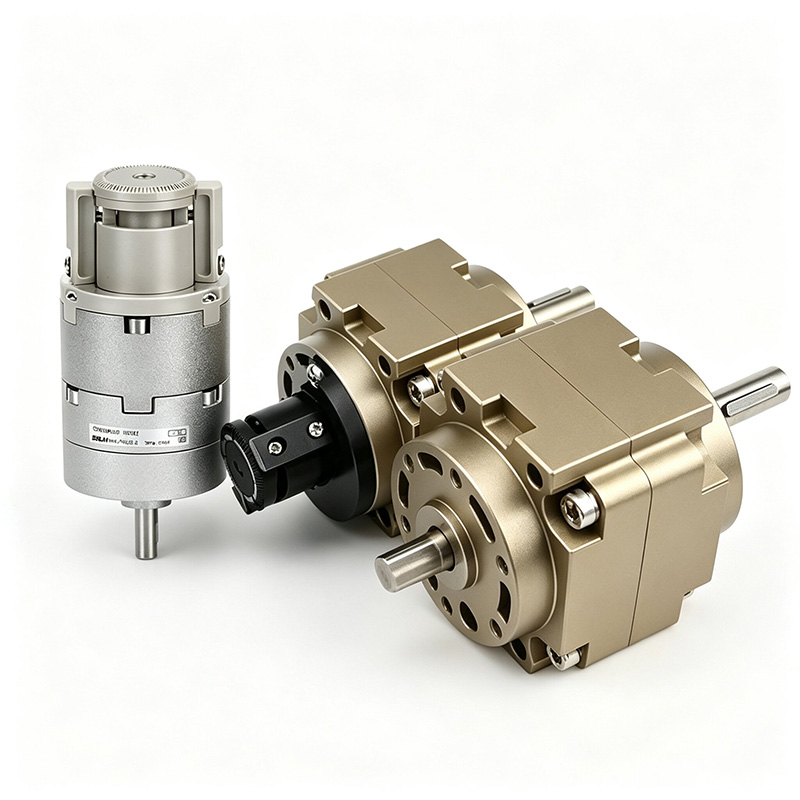

Toote positsioneerimine ja seeria põhierinevused

     SOLH CRB1 ja CRB2 on laba-tüüpi pöörlevad silindrid, mida käitavad ühe- või kahekordsed labad. Ilma hammasrataste vahekauguseta on neil ülikompaktne kere, madal pöörlemisinerts ja ülikiire reaktsioon.

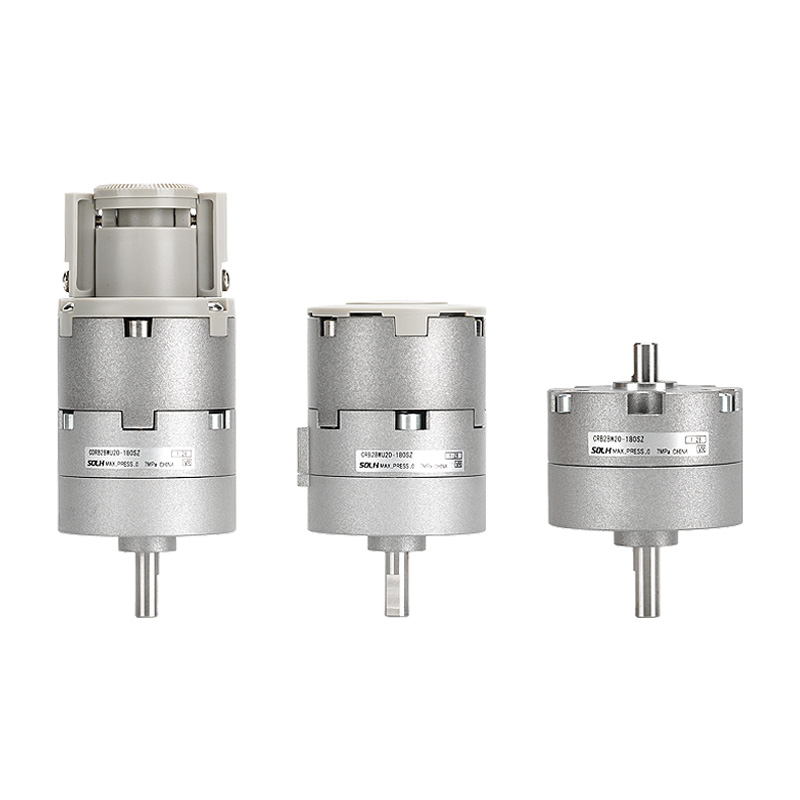

     -- CRB2 (väike seeria): läbimõõt 10–40 mm väikese koormuse ja kitsa ruumi jaoks, kompaktne kerge disain

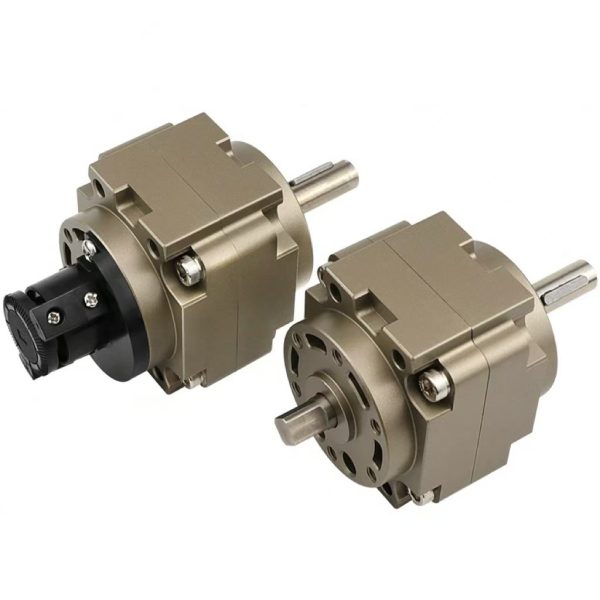

     - CRB1 (suur seeria): ava 50–100 mm suure koormuse ja suure pöördemomendi jaoks, täielik laagritugi ja suurepärane löögikindlus

     Ühe labaga maksimaalne pöördenurk kuni 270°/280°, topeltlaba max 90°/100°. Kasutatakse laialdaselt automaatikajaamade kiireks pööramiseks, indekseerimiseks ja positsioneerimiseks.

  1. CRB2 väike standardseeria

     -- Ava suurused: 10, 15, 20, 30, 40 mm

     -- Laba valikud: S ühe labaga / D kahe labaga

     -- Pöördenurk: ühe labaga 90°/180°/270°; Topeltlaba 90°/100°

     -- Põhilised eelised: ülikompaktne, kerge, madal käivitusrõhk, külgmised/teljelised topeltportid, valikuline nurgaregulaator ja magnetlüliti

     -- Kasutusalad: Kerge koormusega kiire pöörlemine, suletud ruumi seadmed, 3C elektroonika, pakend, miniatuurne automatiseerimine

  2. CRB1 suur raskeveokite seeria

     -- Ava suurused: 50, 63, 80, 100 mm

     -- Laba valikud: S ühe labaga / D kahe labaga

     -- Pöördenurk: ühe labaga 90°/180°/270°/280°; Topeltlaba 90°/100°

     -- Põhilised eelised: suur pöördemoment, suur koormustaluvus, täielik laagritugi, põrutuskindel, pikk kasutusiga

     -- Kasutusalad: raske tooriku ümberpööramine, suuremahuline indekseerimine, rasked pöörlevad kinnitusdetailid, rasketööstuse koosteliinid

Universaalsed põhilised tehnilised andmed

  1. Üldised standardparameetrid

  2. Teoreetiline väljundpöördemoment @ 0,5 MPa (südamiku valikuindeks)

   2.1 CRB2 pöördemomendi tabel

   2.2 CRB1 pöördemomendi tabel

 3 Lubatud radiaal- ja aksiaalkoormuse viide

     -- CRB2-20: radiaalne 120N, aksiaalne 80N

     -- CRB1-50: radiaalne 245N, aksiaalne 196N

     -- CRB1-100: radiaalne 588N, aksiaalne 490N

Sisemine struktuur ja laba tööpõhimõte

  1. Peamised komponendid: silindri korpus, ühe-/kahekordne pöörlev laba, väljundvõll, tihendussõlm, otsakummipuhver, nurga reguleerimise poldid

  2. Tööloogika: suruõhk siseneb ühte kambrisse, et suruda laba pöörlema ​​ümber keskvõlli, samal ajal kui vastaskamber väljub.

     -- Topeltlaba: pöördemoment kahekordistunud, piiratud pöördenurk ≤100°

     -- Üks laba: laiem pöördevahemik kuni 270°

  3. Unikaalsed põhilised eelised

     -- Puudub käigu- ja hammaslati struktuur, null tagasilöök, sujuv vaikne pöörlemine ilma löögivibratsioonita

     -- Ülimalt kompaktne kontuur, madal pöörlemisinerts, ülikiire reaktsioon (90° pööramine < 0,1 s)

    -- Valikuline õõnesvõll, mugav sisemise torustiku ja juhtmestiku paigaldamiseks

     -- Kahe otsaga peenhäälestuspoldid käigupiirangu jaoks; ühe labaga reguleeritav 0-270°, kahe labaga 0-90°

Mudeli kodeerimise täielikud reeglid

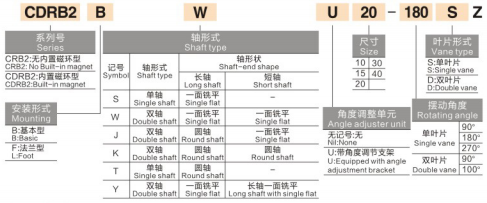

  1. CRB2 mudeli näide: CRB2BW20-180SZ

     -- CRB2 = väikese labaga pöördajamite seeria

     -- B = ääriku põhikinnitus; L = jalatoe kinnitus

     -- W = topelt pikendatud võll; tühi = Üks võll

     -- 20 = ava suurus (10/15/20/30/40)

     -- 180 = pöördenurk (90/180/270)

     -- S = üks laba; D = topeltlaba

     -- Z = Varustatud nurga reguleerimisseadmega; tühi = standardne ilma regulaatorita

          Prefiks CDRB2 = Sisseehitatud magnetrõngas magnetlüliti paigaldamiseks

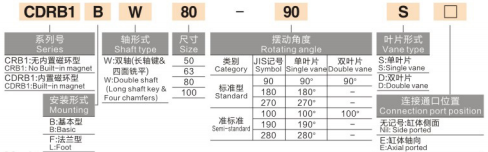

  2. CRB1 mudeli näide: CRB1BW50-90D

     -- CRB1 = suur raskeveokite pöörlev labade seeria

     -- B = põhikinnitus; W = topeltvõll

     -- 50 = ava suurus (50/63/80/100)

     -- 90 = pöördenurk (90/180/270/280)

     -- D = topeltlaba; S = Üksik laba

        Prefiks CDRB1 = Magnetrõngaga integreeritud mudel

Samm-sammuline valikujuhend ja tööstuslikud rakendused

  1. Valiku prioriteedireeglid

     -- Pöördemoment ja mõõtmete jaotus: kerge koormus kitsas ruum → CRB2 (10–40); Raske suure pöördemomendiga pöörlemine → CRB1 (50–100)

     -- Pöördenurga nõue: Pööramine üle 90° → Üks laba S; Maksimaalne pöördemoment 90° piires → Topeltlaba D

     -- Täpsuse ja kiiruse kompromiss: laba tüüpi null lõtk, korduv positsioneerimine ±0,1°, ideaalne kiireks ja kergeks tööks; Raske ülitäpse laagrikoormus eelistab MSQ hammaslatt-pöördlauda

     -- Funktsioonivalikud: Vajalik peen nurgapiirang – vali sufiks Z nurga reguleerimise ühik; Vajalik on PLC asukoha tagasiside – valige CDRB magnetiga integreeritud mudel

  2. Tüüpilised rakendusstsenaariumid

     -- Kerged liinid: elektroonikakomponentide ümberpööramine, etikettide pööramine, pudelikorgi pingutamine, miniatuurne materjalide sorteerimine

     -- Raskeveokite jaamad: suur tooriku pöörded 90°/180°, koosteliini indekseerimine, rasked pöörlevad kinnitusdetailid

     -- Üldine tööstus: pakendamine, trükkimine, toiduainete töötlemine täisautomaatsed pöörlevad positsioneerimisjaamad

Toimivuse võrdlus: CRB Vane VS MSQ hammaslatt ja hammasratas pöörlev ajam

Üks lause

     Kokkuvõte SOLH CRB2 väikesed kerged ja CRB1 raskeveokite labad tüüpi pöördajamid kasutavad nulllõtku ühe/kahe labaga ajamit koos valikulise nurgaregulaatori ja magnetilise lüliti variandiga CDRB, millel on kiire madala inertsiga pöörlemine alates pöördemomendist 0,05–24 N·m, mis sobib suurepäraselt kiireks elektrooniliseks kokkupanemiseks, lampide kiireks kokkupanekuks ja pöörlemiseks. automatiseerimisliinid.
