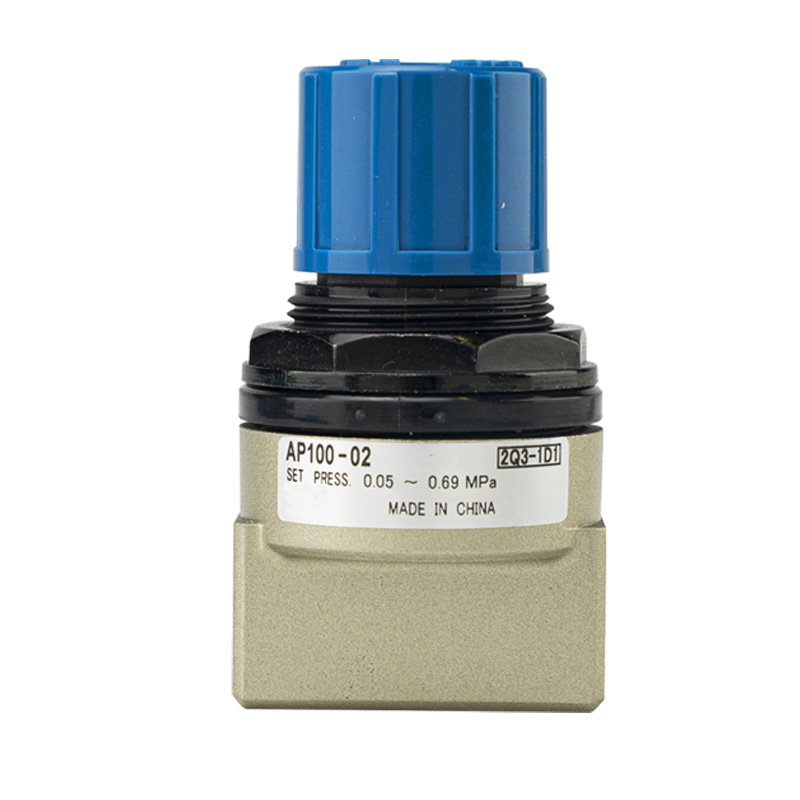

AP100 seeria kompaktne rõhualandusklapp

Kaubamärk:SOLH by Richge Technology (睿其格科技)

Toote positsioneerimine

     AP100 seeria on otsetoimega vedruga kompaktne kaitseklapp miniatuursete pneumaatiliste ahelate jaoks. See tühjendab automaatselt liigse õhu, et stabiliseerida süsteemi rõhku, kui rõhk ületab eelseadistatud väärtuse. Väikese suuruse ja hõlpsa rõhu reguleerimisega see toimib ülerõhukaitse ja ülemise rõhu reguleerimise komponendina kompaktsete pneumaatiliste seadmete jaoks.

Struktuur ja tööpõhimõte

     -- Struktuur: otsetoimega vedrutagastuse reljeefi disain ilma piloodi juhtimiseta

     --Tööloogika Suletud olek: Süsteemi rõhk on seatud väärtusest madalam Avatud olek: Süsteemi rõhk saavutab seatud väärtuse või ületab selle, õhk väljub ümbritsevast keskkonnast Lähtestamisolek: klapp sulgub uuesti, kui rõhk langeb alla eelseadistatud läve

     - Lihtne mehaaniline koost, mis koosneb reguleerimisnupust, vedrust ja poolist

     --Meeldetuletus: ei ole sertifitseeritud kui JIS-i standardne kaitseklapp, ainult rõhu reguleerimiseks ja ahela ülerõhu reguleerimiseks

Põhifunktsioonid

1. Ülikompaktne kerge üksik üksus

     Üldmõõt 69 × 40 mm, netokaal kõigest 0,12 kg. Sõltumatu ühekorpuseline disain toetab otsest paigaldust, mis sobib ideaalselt kitsa ja sisseehitatud seadmete paigutusega.

2. Lukustatav tööriistavaba reguleerimisnupp

     Sinine ülemine nupp võimaldab otsest rõhu seadistust ilma lisatööriistadeta. Lukustusstruktuur takistab tahtmatut rõhunihet, mis on põhjustatud vibratsioonist või valest tööst, et tagada stabiilne pikaajaline töö.

3. Kahekordne reguleeritav rõhuvahemik ja kõrge leevendusvool

     Standardmudeli reguleeritav vahemik: 0,05–0,69 MPa Madal rõhk X201 versioon: 0,02–0,2 MPa Maksimaalne lubatud töörõhk tabab 1,0 MPa; suur sisemine voolukanal tagab kiire rõhu vabanemise.

4. Mitmekesised keermevalikud ja paindlik paigaldus

     Saadaval olevad pordi suurused: 1/8"(01), 1/4"(02) Kohandatavad keermestandardid: Rc, NPT, G keerme Kaks paigaldusviisi: otsene keermestatud kinnitus või kronsteini kinnitamine Selge IN/OUT märgistus tagab ühesuunalise õhuvoolu paigaldamise.

5. Korrosioonikindel ja stabiilne pikk kasutusiga

     Survevalualumiiniumisulamist ventiili korpus laia temperatuuritaluvusega -5 ℃ kuni +60 ℃. Kuiva suruõhu jaoks mõeldud määrdevaba töö vähendab hoolduskulusid.

Tehniliste kirjelduste tabel

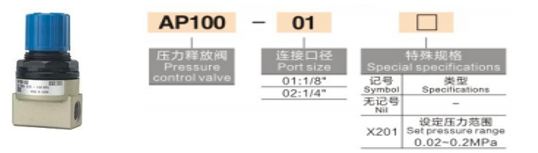

Mudeli koodi määratlus

Näide: AP100-02-B-N

     --AP100: toote baasseeria

     --01 / 02: Vastav pordi mõõde

     --B: Varustatud kinnitusklambriga; tühi = ilma sulgudeta

     --N: NPT keerme; tühi = standardne Rc keerme; F = G niit

     --Sufiks X201: madalrõhu reguleerimise versioon

Tüüpilised rakendusestsenaariumid

     Silindri puhver ja lõppasendi löögisummutus Ülerõhukaitse allavoolu rõhuregulaatoritele Kompaktsed rakised ja väikesed automaatikaseadmed 3C-le, elektroonika- ja meditsiinitööstusele Ülemise rõhupiiri lukustus üldiste pneumaatiliste õhukontuuride jaoks Laboratoorsed katsed ja katsetorustikud, mis nõuavad konstantset rõhu ülempiiri.

Ühe lause kokkuvõte

     AP100 sõltumatu kompaktne kaitseventiil integreerib lukustatava nupu reguleerimise, 0,05–0,69 MPa reguleeritava vahemiku ja otsepaigaldusstruktuuri, mis on optimaalne lahendus miniatuursete pneumaatiliste süsteemide ülemise rõhu piiri reguleerimiseks.
