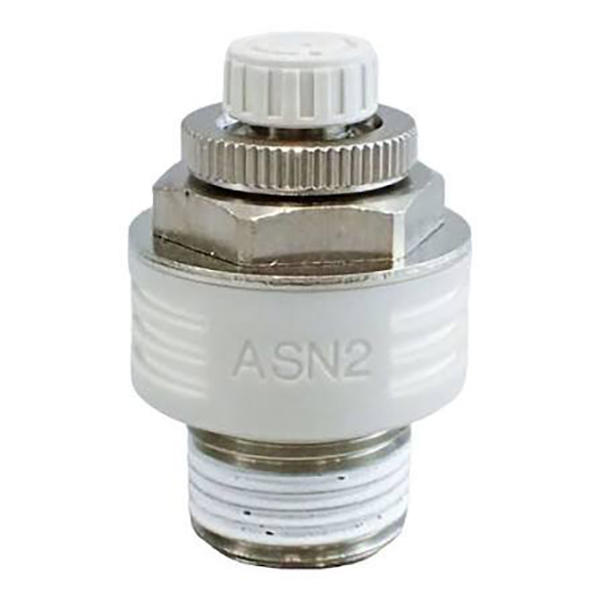

ASN2 seeria väljalaske drosselklapp koos summutiga

ASN2 seeria väljalaske drosselklapp koos summutiga | Integreeritud kiiruse reguleerimise ja müra vähendamise klapp

Kaubamärk: SOLH by Richge Technology | SMC-ga ühilduv integreeritud pneumaatiline drosselklapi summuti ventiil

1. Toote ülevaade

     SOLH ASN2 seeria onkõik-ühes väljalaske drosselklapp koos sisseehitatud summutiga, mis on spetsiaalselt ette nähtud pneumaatiliste solenoidventiilide otseseks paigaldamiseks EXH väljalaskeporti. See integreerib ühes seadmes väljalaskekiiruse reguleerimise ja mürasummutusfunktsioonid, välistades vajaduse eraldi paigaldada summutit. Võttes kasutusele täpse nõelklapi drosselstruktuuri ja kukkumisvastase reguleerimise konstruktsiooni, on täiustatud vaigutüüpi ASN2-A kerge korpus, täpne skaala reguleerimine ja allavajutav lukustusfunktsioon. See on kulutõhus, ruumisäästlik ja kõrge stabiilsusega väljalaskekiiruse reguleerimise lahendus standardsetele pneumaatiliste solenoidventiilide ahelatele.

2. Põhilised tööfunktsioonid ja eelised

     • Spetsiaalne solenoidi EXH-pordi paigaldamine: Erinevalt silindripoolsetest drosselklappidest on ASN2 paigaldatud eranditult solenoidklappide väljalaskeavadele professionaalseks väljalaske drosselkiiruse reguleerimiseks, optimeerides üldist pneumaatilise ahela paigutust.

     • Täpne heitgaasi reguleerimise loogika: Standardne väljalaskeava drossellüliti; päripäeva pöörlemine vähendab õhuvoolu silindri aeglasemaks liikumiseks, vastupäeva pöörlemine suurendab õhuvoolu kiiremaks toimimiseks, võimaldades astmeteta kiiruse reguleerimist.

     • Suure tõhususega integreeritud summuti: Sisseehitatud suure jõudlusega mürasummutusstruktuur, mis vähendab müra üle 20 dB isegi maksimaalse voolu tingimustes, lahendades tõhusalt pneumaatilise heitgaasi mürasaaste.

     • Nõelklapi kukkumisvastane struktuur: Reguleerimisnupul on lõdvenemis- ja kukkumisvastane disain, mis hoiab ära nupu mahakukkumise ja parameetrite kõrvalekalde, mis on põhjustatud seadme pikaajalisest vibratsioonist, tagades stabiilse pikaajalise töö.

3. Mudeli kodeerimise reeglid ja spetsifikatsiooni määratlus

     Tüüpilise mudeli näide: ASN2-02A

     • ASN2: Seeriakood integreeritud väljalaske drosselklapi jaoks koos summutiga

     • Kaliibri kood: M5 (M5 × 0,8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • Sufiks: Täiustatud kerge vaigutüüp, varustatud surutava lukustuskonstruktsiooni ja täppisskaala aknaga

     • S järelliide: Keerme tiheduse suurendamiseks eelnevalt kaetud tihendusainega

     • N Sufiks: NPT Ameerika standardkeermega (vaikimisi R-keerme ilma järelliideta)

4. Täisseeria standardsed spetsifikatsioonid ja parameetrid

5. Tehnilised põhiparameetrid

6. ASN2-A vaigutüübi täiustatud funktsioonid

     • Ülimalt kerge disain: Kasutab ülitugevat vaigust materjali, mille kaal on traditsioonilise metallist põhikorpusega võrreldes umbes 80% väiksem, minimeerides solenoidklapi väljalaskeava koormuse.

     • Täpsusskaala aken: Varustatud noonuse skaala indikaatoriga, mis toetab 1/4 ringi mikroreguleerimist. Voolu parameeter on nähtav ja kvantifitseeritav, realiseerides standardiseeritud ja korratava vooluhalduse.

     • Mugav allavajutav lukustus: Uuenduslik alla surutava nupu lukustusstruktuur. Pärast kiiruse reguleerimist saab nupu vajutamine lukustada parameetri positsiooni, vältides tõhusalt seadme vibratsioonist põhjustatud kiiruse triivi ja tagades ühtlase töötäpsuse.

7. Mudelivaliku eristamine: ASN2 vs AS / ASV / ASC seeria

8. Paigaldusjuhised ja ettevaatusabinõud

     • Standardne paigaldusmeetod: keerake klapp otse solenoidventiili EXH väljalaskeava külge nii, et klapi korpus on suunatud väljapoole, jättes piisavalt ruumi igapäevaseks kiiruse reguleerimiseks.

     • Kohaldatavad vooluahela piirangud: Ei kehti keskmise asendi tagasilöögiklappide ja juhtjuhitavate ühesuunaliste ventiilidega ahelate puhul, mis võivad põhjustada silindri ebanormaalset tööd ja ebastabiilset tööd.

     • Vibratsioonikindel lukustusfunktsioon: Pärast õhuvoolu ja kiiruse silumise lõpetamist lukustage reguleerimisnupp, et vältida seadme pikaajalisest vibratsioonist põhjustatud sõidukiiruse hälbeid.

Ühe lause kokkuvõte

     SOLH ASN2 seeria on integreeritud heitgaasi drosselklapp ja summuti klapp, mis on ette nähtud solenoidklapi väljalaskeavadele. Mürasummutus, täpne reguleeritav kiirus, kukkumisvastane vibratsioonikindel konstruktsioon ja kerge vaigu uuendamise võimalus lihtsustab pneumaatilise ahela paigaldamist, vähendab heitgaaside müra ning on optimaalne ökonoomne kiiruse reguleerimise ja müra vähendamise tarvik standardsete pneumaatiliste solenoidsüsteemide jaoks.
