C85-seeria roostevabast terasest minisilinder
  • C85-seeria roostevabast terasest minisilinderC85-seeria roostevabast terasest minisilinder

C85-seeria roostevabast terasest minisilinder

SOLH C85/CD85 roostevabast terasest minisilinder vastab ISO 6432 rahvusvahelisele standardile ja seda saab otse vahetada samaväärsete SMC mudelitega. Ava suurused: φ8/10/12/16/20/25 mm. Tünn ja kolvivarras on valmistatud 304 roostevabast terasest, millel on suurepärane rooste- ja korrosioonikindlus, mis on kasutatav niiskes, nõrgas happelises ja leelises keskkonnas, samuti puhaste tootmisliinide jaoks toiduainete-, farmaatsia- ja elektroonikatööstuses. Silindril on õhuke ja kerge konstruktsioon, millel on kinnitusvardadeta pressitud otsakorgi struktuur. Täielikud variandid hõlmavad standardset kahekordse toimega, ühetoimelise vedrutagastus-/pikendussüsteemi, topeltvarda sünkroontüüpi ja C85K ruudukujulist mittepöörlevat vardasilindrit. CD85 versioonid on varustatud sisseehitatud magnetrõngaga asendi tuvastamiseks magnetlülitite kaudu. Kaasas on standardne kummist padi; sufiksi C õhkpadi on valikuline φ10-25 mudelite jaoks, et neelata lööke suurel kiirusel. Minimaalne käivitusrõhk ulatub 0,05 MPa-ni, mis toetab pikaajalist õlivaba töötamist kolvi kiirusega 50–1500 mm/s, mis sobib suurepäraselt kõrgsageduslikuks lühitaktiliseks edasi-tagasi liikumiseks. Saadaval on ISO-standardi kinnitusvõimaluste täiskomplektid: integreeritud klahv, äärik, jalakinnitus, võlli kinnitus ja palju muud. Võrreldes MI- ja MA-silindritega on C85-l ülemaailmselt tunnustatud ISO-mõõtmed, mis pakuvad välisturgudel seadmete vahetamisel silmapaistvat mugavust. Valiku ajal on soovitatav kasutada vähemalt 50% tõukejõu ohutusvaru.

C85-seeria roostevabast terasest minisilinder (standard ISO 6432, SMC-ga ühilduv süsteem)

Kaubamärk: SOLH by Richge Technology | Ekspordile orienteeritud tootekataloog

Kaubamärk: Richge Technology SOLH

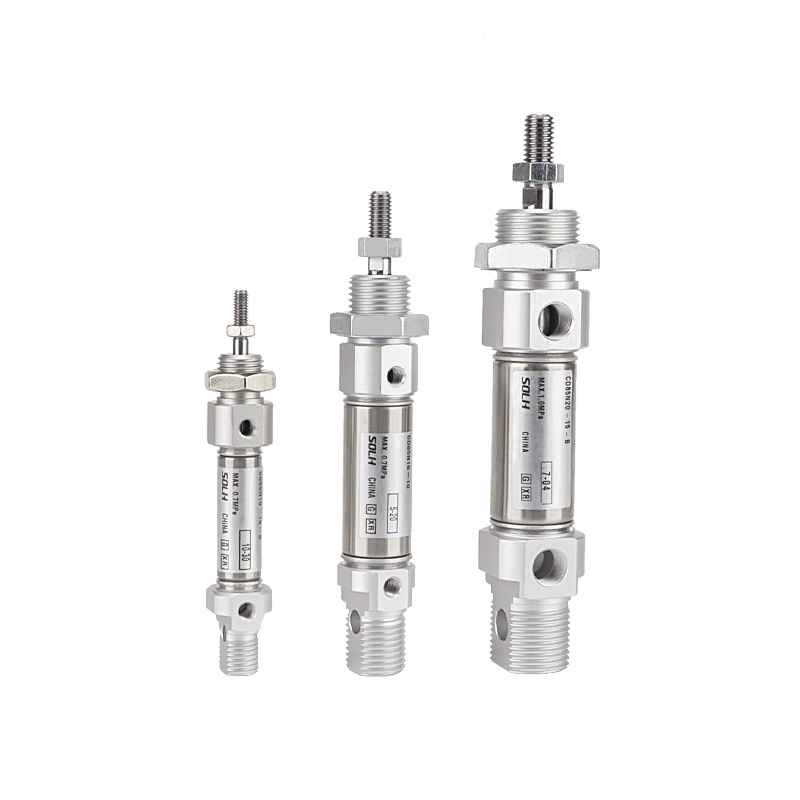

Toote ülevaade

     SOLH C85 seeria roostevabast terasest minisilinder vastab ISO 6432 rahvusvahelisele standardile, läbimõõt φ8 ~ 25mm. Omadused: kompaktne kontuur, korrosioonikindlus, kiire ja kõrgsageduslik jõudlus, õlivaba töö. Laialdaselt kasutusel toidu-, farmaatsia-, elektroonika- ja üldistes pneumaatilistes automaatikaseadmetes.


Struktuuri ja disaini põhifunktsioonid

   1. Standard: ISO 6432 (φ8–φ25), universaalsed paigaldusmõõtmed ülemaailmse minisilindrite turu jaoks.

   2. Materjal: 304 roostevabast terasest silinder, kolvivars ja lukustusmutter; roostekindel, sobib niisketesse, nõrga happe ja nõrga leelise töötingimustesse.

   3. Struktuur: rullvaltsitud otsakatted, ühendusvardata, sirge silindrilise kujuga, väikese suurusega ja kerge.

   4. Toimingu variandid

     -- ühevardaline kahetoimeline (standardne)

     -- Ühetoimeline (vedrutagastus / vedru pikendamine)

     -- Kahevardaline sünkroonsilinder

     -- C85K Mittepöörleva varda tüüp

   5. padi: standardne kummist padi; õhkpadi (liide C) valikuline φ10–25 jaoks, et vähendada kokkupõrget kiirel liikumisel.

   6. Tihendus: spetsiaalne kahesuunaline tihend õlimahuti soonega, madal käivitusrõhk, pikk kasutusiga õlivabas töökorras.

   7. Asukoha tuvastamine: sisseehitatud magnetrõngas (kood D) on valikuline; magnetlüliti paigaldusrežiimid: A = rööbastee soon, B = terasriba soon.


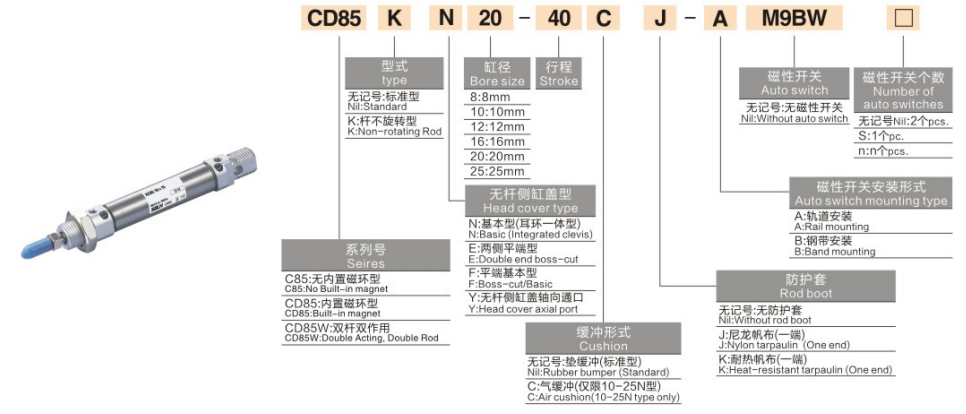

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: CD85N25-100C-B

Segment
Kood
Definitsioon
C85
Põhiseeria
ISO6432 roostevabast terasest minisilinder
D
Magneti valik
D = sisseehitatud magnetrõngas; Tühi = Magnet puudub
N/F/E/K
Variandi kood

N = Põhitüüpi integreeritud klahv

F = tasase otsa tüüp

E=Ühenäitleja

K = mittepöörlev varras

25
Ava suurus (mm)
8,10,12,16,20,25
100
Löögi pikkus
Max 400 mm kahekordse toimega
C
Padi
Tühi = kummist padi; C = õhkpadi (saadaval φ10-25)
B
Lüliti kinnitus
A=raja soon; B = terasriba soon

  2. Tellimuse viitenäide: CD85N16-50

     -- Põhitüüp, ava 16, käik 50, sisseehitatud magnet, kummipadi.


Standardsed tehnilised kirjeldused (kahe toimega)

Parameetri üksus
Spetsifikatsioon
Puuraugu suurused
φ8,10,12,16,20,25 mm
Töörõhk
0,1–1,0 MPa; Minimaalne käivitusrõhk: 0,05 MPa
Tõestusrõhk
1,5 MPa
Ümbritsev temperatuur
-10~+70℃;-10~+60℃ magnetiga varustatud mudelile
Kolvi kiirus
50–1500 mm/s, sobib kõrgsageduslikuks edasi-tagasi liikumiseks
Padi
Standardne kummist padi; õhkpadi valikuline (φ10–25)
Õhusadama niit
M5 × 0,8 (φ8–16); G1/8 (φ20–25)
Määrimine
Eelmääritud, õlivaba töö toetatud
Insuldi taluvus
±1,0 mm


Teoreetiline tõuke- ja tõmbejõud @0,6 MPa (üks varras, ühik: N)

Ava (mm)
Tõukejõud (N)
Tõmbejõud (N)
Võrdlushorisontaalne koormus (kg)
8
30
27
 1.5
10 47
43
2.3
12 68
62
3.4
16 121
 110
6.0
20 188
172
9.4
25 294
270
14.7


Paigaldusvormid ja tuletismudelid

  1. ISO6432 kinnitusvalikud

     -- N: integreeritud klambriga põhitüüp (kõige populaarsem)

     -- F: lameda otsaga aksiaalne kinnitus

     -- L: ühe jalaga kinnitus / M: kahe jalaga kinnitus

     -- G: äärikukinnitus

     -- NU: haruklambri kinnitus

   2. Peamised tuletisversioonid

     -- CD85: sisseehitatud magnetrõngaga, ühildub magnetanduritega

     -- C85K: mittepöörlev kandiline kolvivarras, väändumisvastane positsioneerimine

     -- C85E: ühetoimeline (vedrutagastus / vedrupikendus)

     -- CWCD85E: kahevardaline kahetoimeline silinder, sünkroonne liikumine


Valiku võrdlus: C85 VS MI VS MA

   1. ✅ Eelistatud juhud C85 jaoks

     -- Toidu-, farmaatsia- ja elektroonikatööstus: roostevaba teras, puhas, korrosioonivastane

     -- Kiire ja kõrge sagedusega tsüklid: 50–1500 mm/s lühitaktiline edasi-tagasi liikumine

     -- Kompaktne seadmete paigutus: φ8–25 õhuke silindriline korpus

     -- Niiske ja kergelt söövitav töökoja keskkond

     -- Globaalne vahetusnõudlus: ISO6432 universaalne mõõde otseseks asendamiseks


 Kolmeastmeline kiire valiku juhend

   1. Ava valik: Arvutage tõukejõud ja horisontaalkoormus, reserv ≥50% ohutusvaru; valige kõrgema sagedusega tööks väiksem ava.

   2. Käigu kinnitus: lisage 10–20 mm lisavaru; maksimaalne käik 400 mm.

   3. Konfiguratsiooni valik

     -- Sisseehitatud magnet: lisage kood D

     -- Kiire löögi vähendamine: valige sufiks C õhkpadi

     -- Väändumisvastane nõue: valige K mittepöörlev versioon

     -- Sobitage paigaldusvorm: N/F/L/M/G vastavalt seadme struktuurile


Ühe lause kokkuvõte

     SOLH C85/CD85 ISO6432 roostevabast terasest minisilinder on täielikult asendatav imporditud SMC-seeriaga, toetab kiiret õlivaba töötamist, mitut kinnitusmeetodit ja valikulist pöörlemisvastast varda, ideaalne lineaarne ajam toidu-, meditsiini- ja elektrooniliste automatiseeritud tootmisliinide jaoks.
