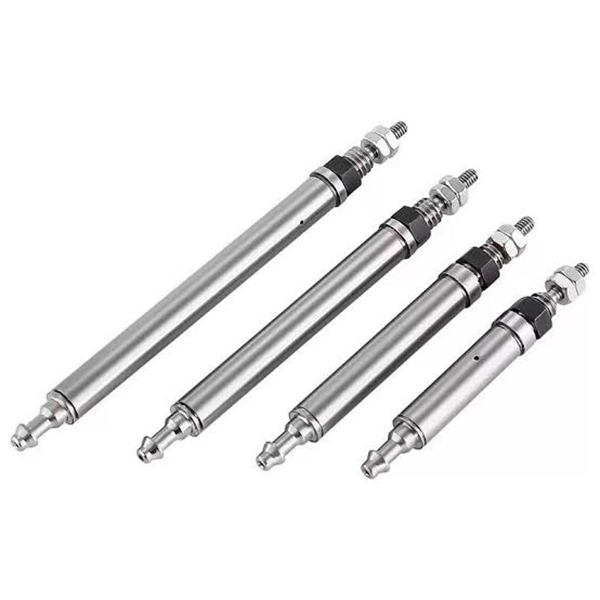

CJ1-seeria miniatuurne tihvti silinder (üliväike mikroõhusilinder φ2,5 / φ4 mm)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH CJ1 seeria on üliminiatuursed ühe-/kahetoimelised tihvt-tüüpi silindrid. Peamised eelised: ülikompaktne väike kontuur, kerge konstruktsioon, madal tõukejõud ja kiire reageerimine. Mõeldud täppissõiduks kitsas ruumis, mikrokoormuse tõuke- ja tõmbamisülesanneteks, miniatuursed elektroonikajaamad ja 3C-automaatika. See on mikroautomaatika rakenduste põhiajam.

Struktuuri ja disaini põhifunktsioonid

     -- Ajami tüübid: ühekordse toimega (kevadine tagasikäik) ja kahekordse toimega. Avavalikud: φ2,5 (üksiktoimega); φ4 (saadaval ühe-/kahetoimelise jaoks).

     -- Konstruktsiooniomadused: ümmargune korpus, peenike kolvivarras, sisseehitatud polsterdus puudub, põhikinnitus otsakeerme külge. φ4 mudeli korpuse välisläbimõõt on vaid 4 mm, netokaal vaid mõni gramm.

     -- Dünaamiline jõudlus: padjavaba struktuur võimaldab kiiret kolvi reageerimist. Töökiirus: 50-500 mm/s, sobib kõrgsageduslikeks lühitaktilisteks liigutusteks.

     -- Materjal ja tihend: kõva anodeeritud alumiiniumist korpus, NBR tihendi komponendid, õlivaba disain, ühildub puhta või kergelt õlise töökoja keskkonnaga.

     -- Paindlik paigaldus: Põhiversioon, mille mõlemas otsas on keermed aksiaalseks fikseerimiseks. Vardapoolse pea pordi orientatsiooni saab reguleerida ±90°, mis on mugav torude paigaldamiseks kitsas paigutuses.

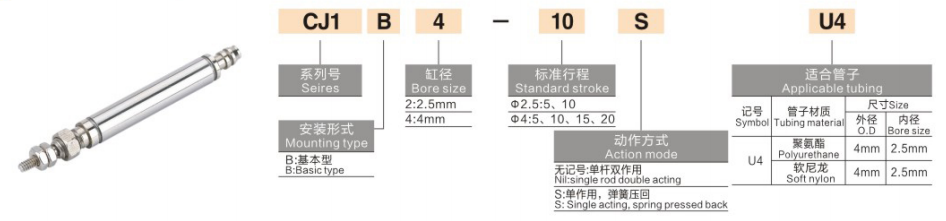

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: CJ1B4-10SU4

   2. Standardtellimuse viitenäited

     -- CJ1B2-10SU4: Puur 2,5, käik 10, ühetoimeline vedrutagastus

     -- CJ1B4-15U4: auk 4, käik 15, kahetoimeline

     -- CJ1B4-5SU4: Puur 4, käik 5, ühetoimeline vedrutagastus

Universaalse tuuma tehnilised kirjeldused (0,5 MPa toiterõhk)

Põhilised konkurentsieelised

   1. Ultra-miniatuurne jalajälg kitsaks paigaldusruumiks

     -- Minimaalne ava φ2,5, korpuse välisläbimõõt φ4, kaal ainult 2–3,5 g, hõlpsasti integreeritav ülikompaktsete seadmete paigutusega.

   2. Madala tõukejõu täpsusega lineaarne sõit

     -- Väljundi tõukejõu vahemikud 0,64–6,3 N @ 0,5 MPa, ideaalne mikrokoormuste jaoks ≤100 g, väldib õrnade väikeste toorikute löögikahjustusi.

   3. Kõrgsageduslik kiirreageerimine

     -- Padjadeta struktuur tagab kiire käivitamise, toetab ≥300 tsüklit minutis, et suurendada tootmise efektiivsust.

   4. Õlivaba töö ja pikk kasutusiga

     -- NBR tihendussüsteem toetab õlivaba suruõhku puhta tootmiskeskkonna jaoks; mehaaniline kasutusiga ≥3 miljonit tsüklit.

   5. Reguleeritav pordi suund ja lihtne kokkupanek

     -- Vardapoolne õhuava pööratav ±90°. Kahe otsaga väliskeermed võimaldavad otsest aksiaalset lukustamist ilma täiendavate kinnitusklambriteta, lihtsustades kohapealset kasutuselevõttu.

Paigaldusvalikud ja tüüpilised tööstuslikud rakendused

   1. Kinnitusvormid

     -- Aksiaalne keermekinnitus: otse tõuke-tõmbe liikumiseks keerake mõlemad otsad otse seadme külge

     -- Külgklambri paigaldamine: valikuline miniatuurne kronstein külgpaigaldamiseks, sobib pöördeks või küljega sõitmiseks

   2. Tüüpilised rakendusstsenaariumid

     -- 3C ja elektroonika: mobiilinupu vastupidavuse testimine, mikroplastist osade kinnitamine, kiibi väljutamine ja positsioneerimine

     -- Täppisseadmed: miniklapi lülitamine, fiiberoptiline positsioneerimine, peenreguleerimismehhanismid

     -- Üldine automatiseerimine: mikrokomponentide laadimine/mahalaadimine, kerge etiketi koorimine, miniatuurne rakise käivitamine

     -- Meditsiiniseadmed: väikese instrumendi teleskoopiline liikumine, mikrovedeliku tõukejõud, täppispositsioneerimissõlmed

Kolmeastmeline kiire valiku juhend

   1. Puuraugu valik kasuliku koormuse alusel

     -- φ2,5 koormale ≤50g；φ4 koormale 50-100g. Madala tõukejõu omaduste tõttu säilitage minimaalselt 50% ohutusvaru.

   2. Löögi kinnitus

     -- Valige käik vastavalt soovitud läbisõidukaugusele; stabiilse kõrgsagedusliku töö tagamiseks eelistage lühemaid lööke.

   3. Tegevusrežiimi valik

     -- Ühetoimeline (sufiksiga S): ühesuunaline lükkamine/tõmbamine koos vedru lähtestamisega voolukatkestuse ohutuse tagamiseks

     -- Kahepoolse toimega: kahesuunaline täpne lineaarne sõit ilma tagasitõmbevedruta

Ühe lause kokkuvõte

     SOLH CJ1 üliminiatuurne tihvtiga pneumaatiline silinder on saadaval ühe vedrutagastusega ja kahekordse toimega variantides φ2,5 / φ4 ava, ülikerge kompaktse disaini ja reguleeritava õhuava suunaga, mis tagab väikese tõukejõu täppis-mikrolineaarse liikumise, mida kasutatakse laialdaselt 3C testimiseks, täppisinstrumentide ja meditsiiniliste miniatuursete automaatikaseadmete jaoks.
