CJ2K seeria roostevabast terasest minisilinder｜ mittepöörleva varda tüüp

Kaubamärk: Richge Technology SOLH

Toote ülevaade

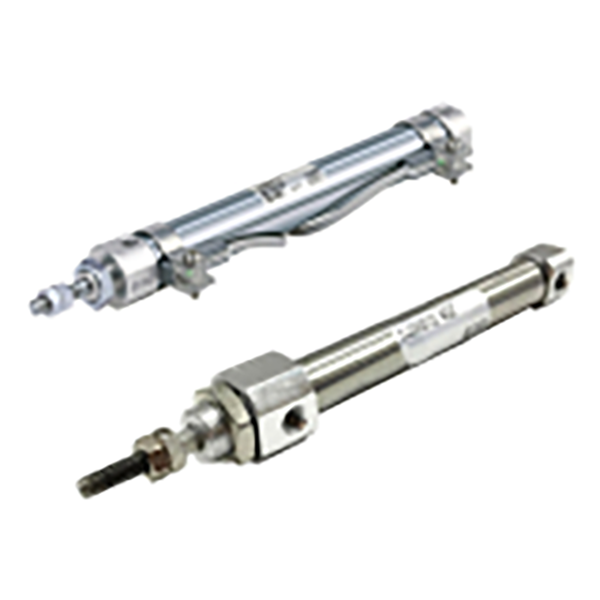

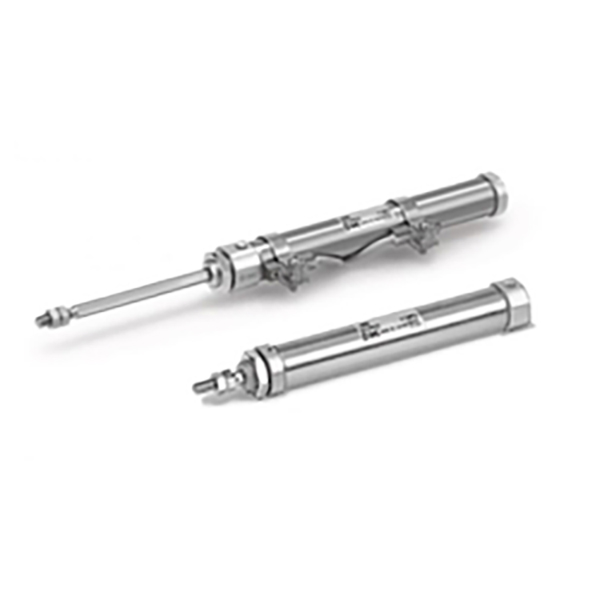

     SOLH CJ2K seeria on mittepöörleva vardaga roostevabast terasest minisilinder, mis on saadud CJ2 minisilindrite perekonnast. Põhifunktsioon: kuusnurkne pöörlemisvastane kolvivarras, mis on integreeritud sisemise juhtstruktuuriga, et vältida kolvivarda pöörlemist pikendamise ja tagasitõmbamise ajal. Ideaalne täppisjaamadele, kus otsakinnitus peab säilitama fikseeritud nurgaasendi. 304 roostevabast terasest tünn, kompaktne ja kerge. Toetab kolme töörežiimi: kahetoimeline, ühetoimeline vedrutagastus, ühetoimeline vedrupikendus. Ava suurused: Φ10, Φ16. Täielikult vahetatav imporditud originaal CJ2K-ga. Valikuline sisseehitatud magnetrõngas, mis ühildub M9BW magnetlülititega. Laialdaselt kasutusele võetud väikestes automatiseerimises, 3C-seadmetes, täppistööriistades ja rakiste tõukamise rakendustes.

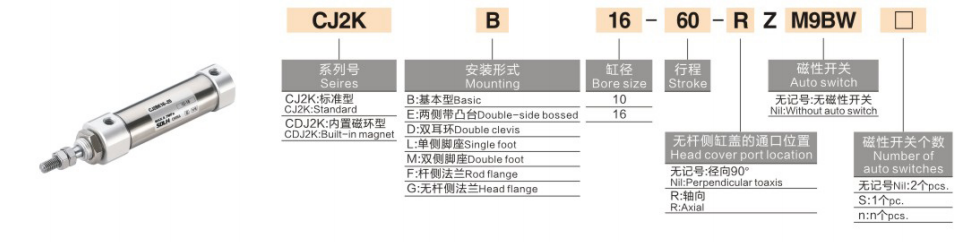

Mudeli kodeerimise täielik selgitus

   1. Mudeli näide: CJ2KB10-30SZ-M9BW-B

   2. Tellimisnäide

    CJ2KB10-30SZ-M9BW

     -- Mittepöörlev minisilinder, põhikinnitus, ava 10, käik 30, ühetoimeline vedrutagastus, sisseehitatud magnetrõngas, varustatud M9BW magnetlülitiga.

Põhistruktuuri ja jõudluse eelised

   1. Kuusnurkse kolvivarda mehaaniline pöörlemisvastane (Core Advantage)

     -- Kuusnurkse ristlõikega kolvivarras, mis on sobitatud eesmise juhtpuksiga, et piirata ümbermõõdu pöörlemist.

     -- Pöörlemisvastane täpsus: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Lahendage läbipaindeprobleemid, mis on põhjustatud tavalise ümara kolvivarda vabast väändest edasi-tagasi liikumise ajal.

   2. 304 roostevabast terasest tünn, kompaktne õhuke kontuur

     -- Roostekindlus ja niiskuskindel jõudlus; silindriline struktuur säästab paigaldusruumi kompaktsetes seadmekappides.

   3. Saadaval on mitu töörežiimi

     -- Kahetoimeline: õhuvarustus mõlemal küljel, stabiilne tõukejõud, eelistatud pidevaks masstootmiseks

     -- S Vedrutagastus: pikendage pinge all, tõmbuge pärast voolukadu automaatselt sisse

     -- T Vedru pikendamine: tõmmake sisse, kui see on pingestatud, tõmmake automaatselt välja pärast voolukadu, et täita ohutuslähtestamise nõudeid

   4. Mitmekesised paigaldusvõimalused

     -- Põhitüüp, jalakinnitus L, äärik F, topeltklamber D. Toetab vertikaalset, horisontaalset ja ümberpööratud montaaži.

   5. Õlivaba töö

     -- Sees on eelnevalt kaetud kauakestev määre, mis ühildub kuiva õlivaba suruõhuga stabiilseks pikaajaliseks tööks.

   6. Valikuline magnetilise asukoha tuvastamine

     -- Z-versioon on varustatud sisseehitatud magnetiga, teeb koostööd M9BW lülitiga, et saata PLC-le automaatseks blokeeringu juhtimiseks paigal pikenemise/tagasitõmbamise signaal.

   7. Standardne kummist padi

     -- Mõlemas otsas on sisseehitatud kummist polstripadjad, mis neelavad kolvi lööke ja vähendavad töömüra.

Standardsed tehnilised kirjeldused

   1. Teoreetiline väljundi tõukejõud @0,5 MPa (N)

Valiku võrdlus: CJ2K mittepöörlev VS standardne CJ2 ümarvarras

    1. ✅ Eelista nendes töötingimustes CJ2K-d

     -- Lamedad rakised, vahetuskahvlid või positsioneerimistihvtid, mis on paigaldatud varda otsa, koormuse kõrvalekaldumine on keelatud;

     -- Väike indekseerimistööriist, töödeldavate detailide surumine juhtsoonte sisse;

     -- Kaamera ja kontrollseadmete lineaarne etteanne, mis nõuavad pidevat nurka;

     -- Kolvivardaga ühendatud lamedad klambrid, väändumine põhjustab materjali kinnikiilumise või positsioneerimise ebaõnnestumise.

   2. ❌ Standardsed CJ2 vastuvõetavad stsenaariumid

     -- Lihtne väljaviskamine, ümarate toorikute lükkamine, koormuse nurgapiiranguta, kuluprioriteet.

3-astmeline valikujuhend

   1. Kinnitage keerdumise vältimise nõue

     -- Positsioneerimissoonega lame/kandiline kinnitus → Peab valima mittepöörleva versiooni CJ2K.

   2. Valige töörežiim

     -- Pidev edasi-tagasi liikumine ja maksimaalne tõukejõud → Kahetoimeline (ilma S/T järelliideta)

     -- Tõmmake õhuga välja, tõmbuge pärast väljalülitamist automaatselt sisse → S vedrutagastus

     -- Tõmmake õhuga sisse, automaatne väljatõmbamine pärast väljalülitamist → T-vedru pikendamine

   3. Seadistage andur ja paigaldus

     -- Vajalik on PLC asendi tagasiside: lisage järelliide Z (sisseehitatud magnet) + M9BW magnetlüliti

     -- Paigaldusvalik: äärik F otsapinna paigaldamiseks; Jalg L külgraami paigaldamiseks; Topeltklahv D hingedega pöörde liikumiseks

Tüüpilised rakendusstsenaariumid

     -- 3C automatiseerimine: trükkplaadi lameda rakise surumine, pistiku paigutamine pesadesse

     -- Optilised kontrolliseadmed: kaamera lineaarne söötmine fikseeritud tuvastusnurgaga

     -- Väikesed tööriistad ja kinnitused: lame tooriku väljaviskamine, materjali etteandmine juhtpiludesse

     -- Pakkimismasinad: lameda karbi positsioneerimine, väikese etiketi surumine

     -- Laboriautomaatika ja niisked töökojad (roostevabast terasest roostevastane tünn)

Standardne pneumaatilise vooluahela viide

   1. Kahepoolse toimega tõukeahel

     -- AFC õhufiltri regulaatori määrdeseade → 4V210-06 5/2 solenoidklapp → PU4 torud → CJ2KB16-60Z-M9BW

   2. Ühetoimelise vedru lähtestamise ahel

     -- AR rõhuregulaator → 3V210 3/2 solenoidklapp → CJ2KB10-30SZ

Ettevaatusabinõud kasutamisel

     -- Vältige kolvivarda liigset radiaalset külgkoormust. Külgjõud kiirendab juhtpuksi kulumist ja vähendab pöörlemisvastast täpsust.

     -- Väändemomendi minimeerimiseks paigaldage otsakoormus koaksiaalselt.

     -- Paigaldage AF õhufilter ülesvoolu, et vältida tolmu kinnikiilumist juhikusõlme.

     -- Vältige pikaajalist suurel kiirusel töötamist täisrõhul 0,7 MPa; kasutage täielikult kummipatja.

     - Fluorkummist tihendi versioon, mida saab kohandada tugevate hapete ja leeliste söövitava keskkonna jaoks.

Ühe lause kokkuvõte

     SOLH CJ2K roostevabast terasest mittepöörlevast kuusnurksest vardast minisilinder pakub täpset keerdumisevastast lineaarset liikumist, saadaval kahe-/ühetoimeliste variantidena mitme kinnitusviisiga, ühilduv M9BW magnetlülititega, ideaalne täiturmehhanism 3C testimiseks, optiline kontroll ja täppisrakettide positsioneerimisjaamad.
