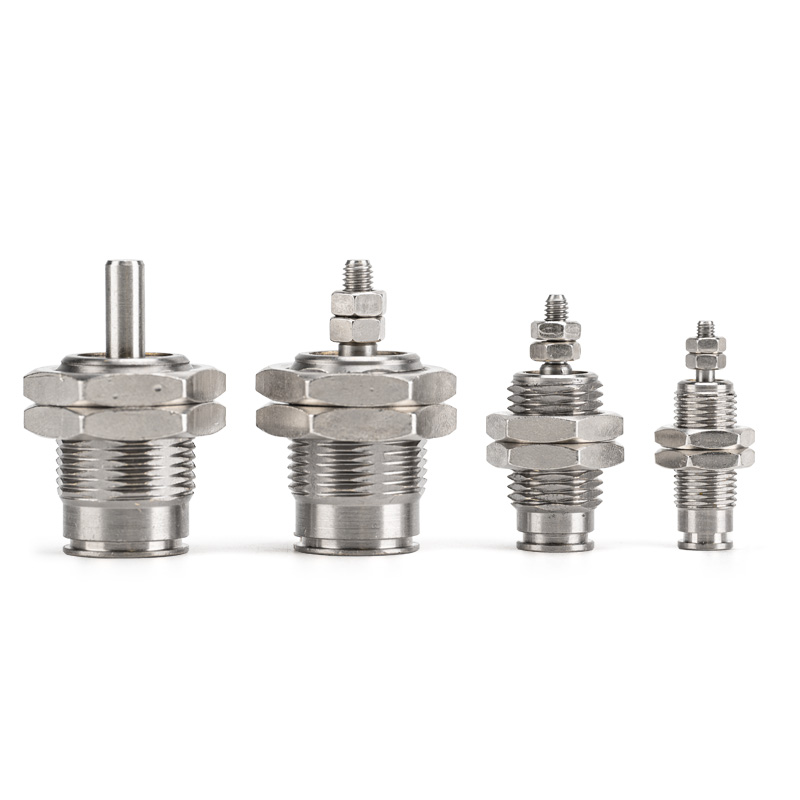

CJP-seeria ühe toimega tihvti silinder (lühitaktiline mikrosilinder)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH CJP seeria on ühetoimeline vedrutagastustihvti silinder. Põhiomadused: ülilühike korpus, minimaalne paigaldusala, ühesuunaline tõukejõud ja automaatne vedru lähtestamine õhu väljalülitamisel. Sobib ühesuunaliseks täppis-tõuke-tõuke liikumiseks piiratud ruumis, väikese koormuse ja kõrgsageduslike lühitaktiliste jaamade korral. See on klassikaline mudel miniatuursete ühesuunaliste sõidurakenduste jaoks.

Struktuuri ja disaini põhifunktsioonid

     -- Sõidurežiim: ühetoimeline (vedrutagastus). Pikendage õhu juurdevoolu korral; tõmbub ohutuks tööks vedru abil automaatselt sisse ilma õhurõhuta.

     -- Ava suurused: Ø4 / 6 / 10 / 16 mm, katab mikro- kuni kerge kandevõime (0,1–3 kg).

     -- Struktuur: kõva anodeeritud messingist korpus, roostevabast terasest kolvivarras, sisseehitatud padja puudub. Eriti lühike piirjoon, saadaval paneelile paigaldamiseks või seadmesse süvistamiseks.

     -- Kinnitustüübid: kaks südamikukonfiguratsiooni – paneelikinnitus (B) ja süvistatav kinnitus (S).

     -- Materjal ja tihendus: messingist korpus + NBR-tihendid, õlivaba töö, ühildub puhta ja kergelt õlise keskkonnaga. Mehaaniline kasutusiga ≥3 miljonit tsüklit.

     -- Anduri valik: CDJP variant sisseehitatud magnetrõngaga, toetab ühte magnetlülitit laiendatud asendi tuvastamiseks.

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: CJPB6-10

   2. Standardtellimuse viitenäited

     -- CJPB4-5: auk 4, käik 5, paneelikinnitus, magnetrõngata

     -- CDJPS10-15: ava 10, käik 15, süvistatud kinnitus, sisseehitatud magnet

     -- CJPB6-10H4: auk 6, käik 10, paneelikinnitus, OD4 ühendusühendus

Universaalse tuuma tehnilised andmed (0,5 MPa, ühetoimeline vedrutagastus)

Põhilised konkurentsieelised

   1. Ülikompaktne kontuur säästab paigaldusruumi

     -- Eriti lühike korpus toetab tasapinnalist kinnistamist masinatesse või paneelikinnitusse, vähendades tavasilindritega võrreldes hõivatud ruumi kuni 50%, mis on ideaalne äärmiselt kitsastes jaamades.

   2. Ühesuunaline tõukejõud koos väljalülitamise lähtestamisega

     -- Vedru sissetõmbamine aktiveerub, kui õhuvarustus katkeb. Ohutu ühesuunaliste liikumiste kinnitamiseks, väljaviskamiseks ja positsioneerimise peatamiseks.

   3. Kiire reageerimine ja stabiilne kõrgsageduslik töö

     -- Padjavaba madala hõõrdumisega tihend võimaldab järjepidevat tsüklit ≥ 250 cpm lühikese käiguga korduvate ülesannete jaoks.

   4. Õlivaba töö ja pikendatud kasutusiga

     -- Sobib puhastesse töökoja tingimustesse. Messingist korpus ja vastupidav tihend tagavad ≥3 miljonit hooldusvaba tsüklit.

   5. Paindlik paigalduskonfiguratsioon

     -- Saadaval on paneeli- ja süvistatud paigaldus; varda ots võib olla tasane või ümar, et see sobiks erinevate mehaaniliste konstruktsioonidega.

Paigaldusvalikud ja tüüpilised tööstuslikud rakendused

   1. Kinnitusvormid

     -- Paneeli kinnitus (B): seadme pinnale kinnitatud äärik, mis on mugav väliseks lükkamiseks ja tõmbamiseks

     -- Süvistatud kinnitus (S): korpus on sisseehitatud seadme avasse, avatud on ainult kolvivarras, et masinas ruumi kokku hoida

   2. Tüüpilised rakendusstsenaariumid

     -- 3C ja elektroonika: mikroosade kinnitamine, kiibi väljatõmbamine, miniatuurne rakise ajam, nuppude vastupidavuse testimine

     -- Täppisinstrumendid: miniklapi lülitamine, kiudude positsioneerimine, instrumendi peenreguleerimine, lühikese käigu peatamine

     -- Üldine automatiseerimine: kõrgsageduslik laadimine/mahalaadimine, etikettide koorimine, mikrokomponentide ülekandmine, ühesuunaline kinnitamine

     -- Meditsiiniseadmed: miniatuursed instrumendi pikendused, mikrovedeliku tõukejõud, täppispositsioneerimissõlmed

Kolmeastmeline kiire valiku juhend

   1. Puuraugu valik kasuliku koormuse alusel

      -- Ø4 ≤0,3kg；Ø6=0,3-0,7kg；Ø10=0,7-2kg；Ø16=2-3kg. Reserv ≥50% ohutusvaru.

   2.Löögi kinnitus

     -- Standardne käik: 5/10/15 mm. Lühemad löögid tagavad stabiilsema kõrgsagedusliku jõudluse.

   3. Konfiguratsiooni sobitamine

     -- Asendi tagasiside: valige laiendatud asendi jälgimiseks sisseehitatud magnetiga CDJP ja üks M9B lüliti.

     -- Kinnituse paigutus: süvistatud kinnitus (S) siseseadmete paigaldamiseks; paneelikinnitus (B) pinna kokkupanekuks.

Ühe lause kokkuvõte

     SOLH CJP ühetoimelise vedrutagastuse mikrotihvtiga pneumaatiline silinder pakub ülilühike kompaktse korpuse paneeli ja süvistatud kinnitusvõimalustega; CDJP versioon toetab magnetilise lüliti tuvastamist, ideaalset ökonoomset miniatuurset täiturmehhanismi ühesuunaliseks lühitaktiliseks väljutamiseks, kinnitus- ja positsioneerimistoiminguteks suletud ruumis 3C, täppisinstrumente ja meditsiiniautomaatikaseadmeid.
