CKG1 (CKP1) seeria klambrisilinder | Vardale kinnitatud raskeveokite silinder koos antimagnetiliste lülititega

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja peamised struktuurierinevused

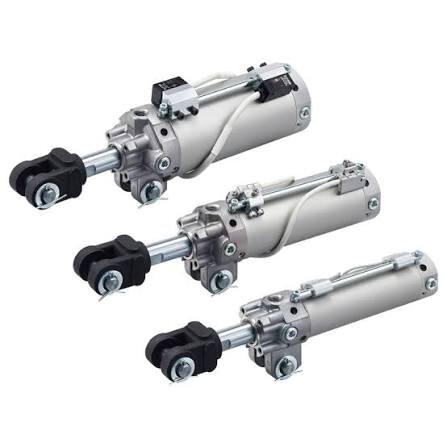

     SOLH CKG1/CKP1 seeria on vardale kinnitatavad raskeveokite kinnitussilindrid, mis on spetsiaalselt loodud keevitamiseks ja tugevate magnetiliste häiretega keskkondade jaoks. Saadaval avamõõtudes φ40/50/63 mm standardsete käigudega 50 mm kuni 200 mm, see seeria on varustatud originaalsete tugeva magnetvälja vastaste magnetlülititega, mis toetavad 3-suunalist paigaldust. Tänu kompaktsele kergele konstruktsioonile, stabiilsele tööle intensiivsete magnetiliste häirete korral, tugevale kinnitusjõule ja reguleeritavale liikumiskiirusele sobib see suurepäraselt kaarkeevitus-/punktkeevitusseadmetes, tööpinkide kinnitamises ja automatiseeritud suure koormusega kinnitusjaamades. Seeria on jagatud kaheks mudeliks: CKG1 standardsete sisseehitatud magnetrõngastega ja CKP1 suure võimsusega sisseehitatud magnetrõngastega erinevatele antimagnetilistele nõuetele.

1.1 seeria funktsionaalne osakond

     • CKG1 (standardne magnetrõngas): Sobib D-P3DWA / D-P4DW antimagnetiliste lülititega. Sobib tavalistesse tugevatesse magnetkeskkondadesse ja kaarkeevituse pritsmekindlatesse stsenaariumidesse. Valikulised pritsmekindlad koodid: -XC88 / -XC89 / -XC91, mis pakuvad tavapärastele keevitusjaamadele kulutõhusat ja stabiilset häiretevastast jõudlust.

    • CKP1 (suure võimsusega magnetrõngas): Varustatud täiustatud sisseehitatud tugevate magnetrõngastega ja ühildub kõrgekvaliteediliste antimagnetiliste lülititega D-P79WSE / D-P74L / Z. See tagab tugevama antimagnetiliste häirete võime ja stabiilsema signaali induktsiooni, mis sobib ideaalselt suure magnetvälja ja kõrgsagedusliku keevitamise töötingimuste jaoks.

1.2 Unikaalne vardale kinnitatud struktuur

     Magnetlüliti kinnitusvarras on integreeritud kolvivarda küljele, toetades 3-suunalist paigaldust (ülemine / vasak / parem). Sisseehitatud paigutus väldib kinnitusdetailide häireid ja mehaanilisi kokkupõrkeid, tagades paindliku juhtmestiku ja stabiilse signaalituvastuse kompaktsete keevitusseadmete paigutuste korral.

1.3 Kompaktne täiendus ja vahetatav disain

     Optimeeritud silindri korpuse struktuur lühendab CKP1-40 mudeli kogupikkust 7 mm võrra, vähendades kogukaalu 7%. φ63-150 mm mudel kaalub vaid 1,82 kg. Täielikult vahetatavad paigaldusmõõtmed traditsioonilise vana tüüpi CK1 seeriaga, mis võimaldab otsest asendamist ja uuendamist ilma kinnituskonstruktsioone muutmata.

1.4 Tugev ja vastupidav jõudlus

     Kasutab kahepoolse toimega kahesuunalist juhitavat struktuuri koos standardse kahe otsaga õhupuhvriga, et tagada stabiilne kinnitus ja vabastamine. Kolvivarras läbib kõva kroomimise ja silindri korpus võtab vastu kõva anodeerimisprotsessi, saavutades suurepärase kulumis- ja löögikindluse. Õlivaba disain kohandub vähese hooldusega puhta keskkonna ja karmide keevitustöötingimustega.

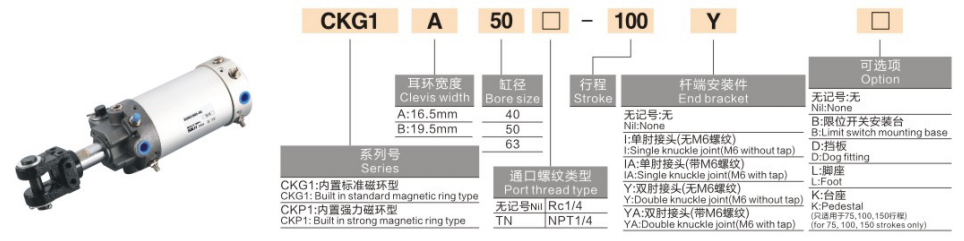

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpilised mudelinäited: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Standardtellimuse näited

     • CKG1 standardne magnetiline konfiguratsioon: CKG1A63-50YZ-P4DWL (Standardne magnetrõngas, 16,5 mm silmalaius, φ63 ava, käik 50 mm, vardale kinnitatud, P4DWL antimagnetilise lülitiga)

     • CKP1 suure võimsusega magnetiline konfiguratsioon: CKP1B40-75Z-P79WSE (suure võimsusega magnetrõngas, 19,5 mm vastupidava silma laius, φ40 ava, käik 75 mm, vardale kinnitatud, kõrgekvaliteedilise antimagnetilise lülitiga P79WSE)

3. Üldised tehnilised parameetrid (20 ℃, 0,5 MPa standardtingimus)

  3.1 Põhispetsifikatsioonid

     • Töörežiim: Kahepoolse toimega (kahesuunaline juhitav kinnitus/vabastamine)

     • Töörõhu vahemik: 0,05 ~ 1,0 MPa; Tõkestusrõhk: 1,5 MPa

     • Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (magnetlülitiga); -10 ℃ ~ 70 ℃ (ilma lülitita)

     • Kolvi töökiirus: 50 ~ 300 mm/s (keerme kiiruse reguleerimine, mitteväljaulatuv silindri korpus)

     • Puhverrežiim: Standardne kahe otsaga õhupuhver; valikuline täiustatud kahe otsaga õhupuhver (-X1515)

     • Määrimisrežiim: Õlivaba töö

     • Magnetlüliti funktsioon: Professionaalne anti-tugeva magnetvälja disain, eksklusiivne 3-suunaline vardale kinnitatav paigaldus

3.2 Teoreetiline kinnitusjõud (ühik: kN @0,5 MPa)

3.3 Toote kaal (ühik: kg 100 mm käiguga)

4. Anti-tugev magnetlüliti sobitamine (vardale paigaldatava tüübi põhieelis)

     Paigaldus ja keskkonnaeelised: Integreeritud lülitusvarda struktuur toetab meelevaldset 3-suunalist paigaldust, vältides tõhusalt keevitusräbu kogunemist ja kinnitusdetailide mehaanilisi häireid. Sobitatud lülitid on professionaalse pritsme- ja tolmukindla disainiga, kohandudes stabiilse ja usaldusväärse signaaliväljundiga täielikult karmide ja keerukate keevitustöökeskkondade jaoks.

5. Tüüpilised rakendusstsenaariumid

     • Keevitusseadmete jaamad: Spetsialiseerunud kaarkeevitamiseks ja punktkeevitamiseks tooriku kinnitamiseks, pritsmekindlaks positsioneerimiseks ja keevitustööriistade kinnitamiseks. Professionaalne antimagnetiline ja pritsmevastane disain lahendab signaali triivimise ja rikkeprobleemid keevitamisel tugevas magnetilises keskkonnas.

     • Tööpingid ja töötluskeskus: rakendatakse suure koormusega tooriku kinnitamiseks, vormi kinnitamiseks ja lühikese käigu täpseks positsioneerimiseks. Suur kinnitusjõud ja suurepärane läbipaindevastane võime tagavad stabiilse töötlemistaluvuse.

     • Raskeveokite automatiseeritud jaamad: Sobib raskete kaubaaluste kinnitamiseks, ülekande piiramiseks ja ümberpööramismehhanismi positsioneerimiseks. See tagab järjepideva ja stabiilse tsüklilise tegevuse koos tugeva keskkonnahäirete vastupanuga.

     • Tugeva magnetväljaga tööpiirkonnad: Ideaalne elektromagnetitega sobitatud jaamadele, kõrgsageduslike mootorite lähedale kinnitamiseks ja tugevate magnetiliste häirete tsoonidesse paigutamiseks. Spetsiaalsed antimagnetilised lülitid tagavad 100% usaldusväärsed asendisignaalid.

6. CKG1 vs CKP1 seeria kiirvõrdlus

7. Kolmeastmeline kiirvalikujuhend

   1. Ava suuruse valik: Valige ava suurus tegeliku kinnituskoormuse alusel. Järgige reeglit: teoreetiline kinnitusjõud ≥ tegelik koormus × 1,5 ohutustegur. φ40 väikese koormuse korral, φ50 keskmise koormuse korral, φ63 suure koormuse korral.

   2. Löögi valik: Standardne käik on vahemikus 50 mm kuni 200 mm. Varuge 5–10 mm lisakäiguvaru vastavalt tooriku kõrgusele, et vältida mehaanilisi häireid kinnitustoimingu ajal.

   3. Konfiguratsiooni sobitamine

￮ Magnetrõngas ja lüliti: Valige tavaliste keevituskeskkondade jaoks CKG1 + P4DW; valige kõrgsageduslike ja kõrgete häiretega keevitusjaamade jaoks CKP1 + P79WSE.

￮ Silmade laiuse spetsifikatsioon: C=12,5 mm kitsa paigaldusruumi jaoks; A = 16,5 mm tavaliseks üldkasutuseks; B = 19,5 mm suure koormusega kinnitusstsenaariumide jaoks.

Ühe lause kokkuvõte

     SOLH CKG1/CKP1 seeria vardale kinnitatavad raskeveokite klambriga silindrid on professionaalsed antimagnetilised pneumaatilised lahendused keevitustööstusele, millel on 3-suunaline lüliti paigaldus, õlivaba töö, standardne õhupuhver ja vahetatav paigaldussuurus. CKG1 pakub kulutõhusat vahelduvvoolu magnetivastast jõudlust, samal ajal kui täiendatud CKP1 tagab suurepärase vahelduvvoolu/alalisvoolu häiretevastase võime, mis mõlemad sobivad ideaalselt stabiilseks tugevaks kinnitamiseks keerulistes tugevates magnet- ja keevituskeskkondades.
