CM3 seeria lühike roostevabast terasest minisilinder | Uue põlvkonna ülikompaktne pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

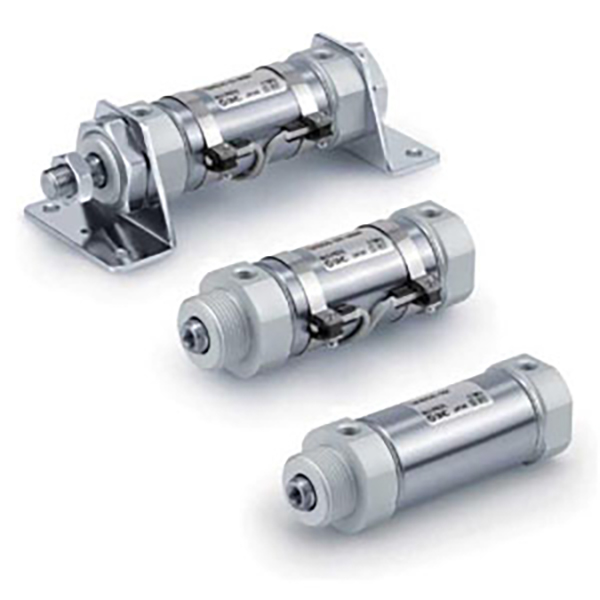

     SOLH CM3/CDM3 seeria on uue põlvkonna lühitüüpi roostevabast terasest minisilinder, mis on optimeeritud traditsioonilise CM2 seeria täiustatud asendusena. See hõlmab ava suurusi φ20 kuni φ40, maksimaalne kogupikkus väheneb 29 mm ja kaal on 21% kergem võrreldes CM2-ga. Ülikompaktse korpuse, täieliku 304 roostevabast terasest konstruktsiooni, õlivaba töö ja 4-suunalise torustiku konstruktsiooniga kohandub see ideaalselt piiratud ruumi, niiske, nõrga happe ja leelise ning puhaste töötingimustega. Laialdaselt kasutatav toidu-, meditsiini-, elektroonika- ja pakenditööstuses keskmise koormuse täpsusega lineaarse liikumise ülesannete jaoks.

  1.1 Standard- ja esmaklassiline materjal

     Täielikult kooskõlas JIS B 8356 vahetatavate standarditega. Kogu silindritoru, kolvivarras ja otsakatted on valmistatud kvaliteetsest 304 roostevabast terasest, mis tagab suurepärase rooste- ja korrosioonikindla jõudluse. See töötab stabiilselt niiskes keskkonnas, nõrga happe / nõrga leelise töötingimustes ja puhastes tootmistsehhides, millel on tugev keskkonnakohane kohanemisvõime.

  1.2 Integreeritud ülikompaktne struktuur

     Võttes kasutusele otsakatte keermeluku ja integreeritud silindritoru struktuuri, on üldine suurus oluliselt minimeeritud. Uuenduslik 4-suunaline torustiku disain (90° intervall) tagab ülisuure paigaldusvabaduse, lahendades kitsa seadmeruumi paigaldusdilemmat ja realiseerides automatiseeritud jaamade paindliku paigutuse.

  1.3 Mitmekesised liikumistüübid täieliku stsenaariumi katmiseks

     • Kahekordne toimimine (CM3B) : Kahe otsaga õhu sisselaskeava edasi-tagasi liikumine, kõige universaalsem standardse automatiseeritud lineaarse sõidu jaoks.

     • ühe toiminguga (CM3S/T) : S = vedru tagastus, T = vedru pikendamine; automaatne lähtestamine pärast väljalülitamist ohutuse prioriteetsete stsenaariumide jaoks.

     • Topeltvarras (CM3W) : Kahe otsaga varda väljund, sünkroonne stabiilne liikumine ja kahekordne efektiivne käik spetsiaalsete ühendusmehhanismide jaoks.

     • Mittepöörlev varras (CM3K) : kuusnurkne väändevastane kolvivarras, nullpööre töö ajal kõrge täpsusega positsioneerimisnõuete jaoks.

  1.4 Tipptasemel tihendus ja pikk kasutusiga

     Madala hõõrdumisega kahesuunalise tihendusrõnga ja sisseehitatud õlihoiusoonega silindril on ülimadal käivitusrõhk ja stabiilne töö. Standardne õlivaba määrdekonstruktsioon vastab puhastele tööstusstandarditele. Optimeeritud kulumiskindel struktuur tagab enam kui 8 miljoni tsükli pikkuse kasutusea, vähendades oluliselt seadmete hooldussagedust.

  1.5 Paindlik puhvri ja induktsiooni konfiguratsioon

     Standardne kummipuhver põhiliseks löögisummutuseks ja müra vähendamiseks; valikuline A-tüüpi õhupuhver kiireks sagedaseks tööks, et vältida otsalööke. CDM3 mudelil on sisseehitatud magnetrõngas, mis ühildub M9B/A93/Z73 seeria magnetlülititega reaalajas positsioonisignaali tagasiside ja PLC automaatse ühenduse juhtimiseks; CM3 mittemagnetiline versioon lihtsaks tsükliliseks liikumiseks.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpiline mudeli struktuur: CDM3B25-100Z

 2. Standardtellimuse näited

     • Magnetiline kahetoimeline mudel: CDM3B32-50Z (φ32 ava, käik 50 mm, sisseehitatud magnetrõngas, kahetoimeline)

     • Ühe osatäitja kevadise tagasituleku mudel: CDM3S20-25Z (φ20 ava, käik 25 mm, vedru lähtestamine)

     • Mittepöörlev täppismudel: CDM3K40-100Z (φ40 ava, käik 100 mm, kuusnurkne väändevastane varras)

3. Tehnilised põhiparameetrid (standardtüüp)

4. 0,5 MPa teoreetilised tõukejõu ja pinge andmed

 4.1 Kahepoolse toimega (CM3B) tõuke- ja pingutustabel

  4.2 Ühekordse toimega (CM3S vedrutagastus) jõudlustabel

5. Paigaldustüübid ja tuletismudelid

  5.1 Erinevad paigaldusmeetodid

     • B Põhitüüp: Otsene paigaldus otsakatte keermete kaudu, kõige universaalsem ja kulutõhusam kinnitusviis.

     • L Jalakinnitus: Fikseeritud aksiaalse jalaklambriga stabiilseks horisontaalseks paigaldamiseks.

     • F/G äärikukinnitus: Vardapoolse / vardata külgääriku paigaldus vertikaalseks fikseeritud positsioneerimiseks.

     • C/D Clevise kinnitus: ühe klambriga / kahe klambriga ühendus õõtsumise ja ühendamise stsenaariumide jaoks.

     • E Trunnion Mount: Vardavaba külgharu struktuur paindlikuks pöörde liikumiseks.

  5.2 Tuletisinstrumentide põhiseeria

     • CDM3B: kahekordse toimega magnetiline tüüp (tavaline tavamudel)

     • CDM3S/T: Magnetiline ühetoimeline tüüp (vedrutagastus / vedru pikendus)

     • CDM3W: Kahepoolse toimega magnetiline topeltvarras

     • CDM3K: Magnetiline mittepöörlev kuusnurkne varda tüüp

     • CDM3R: Otsene üliõhuke paigaldustüüp äärmuslikele piiratud ruumidega jaamadele

6. CM3 vs CM2 valiku võrdlus

7. Kolmeastmeline kiirvalikujuhend

     1. Puurava valik: Kinnitage ava suurus vastavalt tegelikule koorma kaalule, jätke vähemalt 50% ohutusvaru. Keskmise tõukejõu, puhaste ja korrosioonikindlate töötingimuste jaoks eelistage CM3 seeriat.

     2. Löögi valik: tegelik töökäik pluss 10–20 mm ohutusvaru. Järgige standardseid käigureegleid: kahetoimeline ≤300mm, ühetoimeline ≤100mm.

     3. Funktsionaalne konfiguratsioon: valige B tavapärase kahepoolse toimega edasi-tagasi liikumise jaoks; S ühekordse toimega vedru lähtestamise ohutusstsenaariumide jaoks; K ülitäpsete väändevastaste positsioneerimisnõuete jaoks.

Ühe lause kokkuvõte

     Uue põlvkonna lühikesel roostevabast terasest minisilindril SOLH CM3 on ülikompaktne kerge korpus, 304 täielik roostevaba korrosioonikindlus, õlivaba pikaealine töö ja mitmekesised paigaldusmeetodid, pakkudes kõrge stabiilsusega ja ruumisäästlikke keskmise tõukejõuga lineaarseid liikumislahendusi toidu-, meditsiini-, elektroonika- ja puhaste automaatikaseadmete jaoks.
