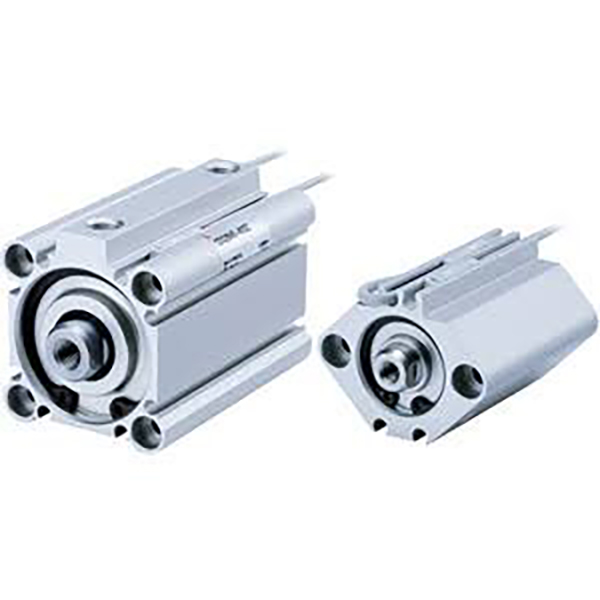

CQ2 seeria kompaktne õhuke pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH CQ2 seeria ruudukujuline kompaktne õhuke silinder, mis on täielikult asendatav originaal CQ2 standardiga. Ultralühike kere, pikkust 50% vähendatud võrreldes tavalise roolivarda silindriga. Täielik läbimõõt φ4 ~ 200 mm, kasutatakse laialdaselt kinnitamiseks, lükkamiseks ja positsioneerimiseks pakendites, autotööstuses, elektroonikas ja üldises automatiseerimises.

Struktuur ja peamised omadused

     -- Ruudukujuline üliõhuke alumiiniumkorpus, kõva anodeeritud pind, kõrge jäikus;

     -- Kroomitud kolvivarras, kerge ja vastupidav;

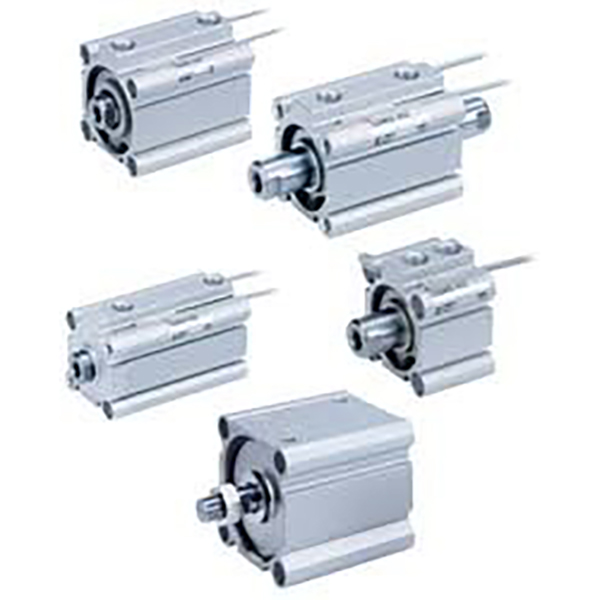

     -- Mitu varianti: üksikvarras, kaksikvarras, mittepöörlev varras, õhkpadi, ülilühikese käiguga versioon;

     -- CDQ2 sisseehitatud magnet asukoha tuvastamiseks; mitmepoolsed anduri sooned, lülitid ei ulatu välja;

     -- Standardne kummist kaitseraud, valikuline õhkpadi kiireks tööks;

     -- Madala hõõrdumise tihend õlimahutiga, õlivaba töö, kasutusiga ≥5 miljonit tsüklit.

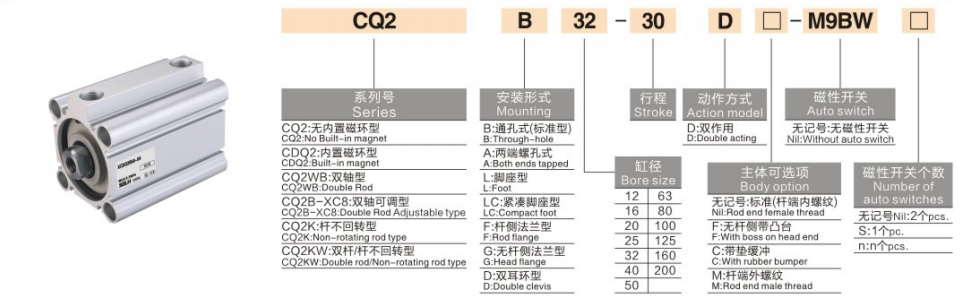

Mudeli kodeerimise reegel

   1. Näide: CDQ2B25-50Z-M9B

     -- C: sisseehitatud magnet (CDQ2); ei C = mittemagnetiline CQ2

     -- DQ2: seeria nimi

     -- B = üksikvarras; W = kaksikvarras; K = mittepöörlev varras; KW = kahekordne pöörlemisvastane varras

     -- 25: ava suurus 4~200 mm

     -- 50: käigu pikkus

     -- Z: uus kerge standardstruktuur

     -- -C: õhkpadja valik

     -- M9B: magnetlüliti

Tehnilised andmed

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa (ühe vardaga)

Ühe lause kokkuvõte

     SOLH CQ2 universaalne kompaktne õhuke pneumaatiline silinder katab täisava φ4 ~ 200 mm, rikkalikud konstruktsioonivariandid koos valikulise õhkpadja ja pöörlemisvastase vardaga, ruumisäästlike automaatikaseadmete kõige laialdasemalt kasutatav lühitaktiline ajam.
