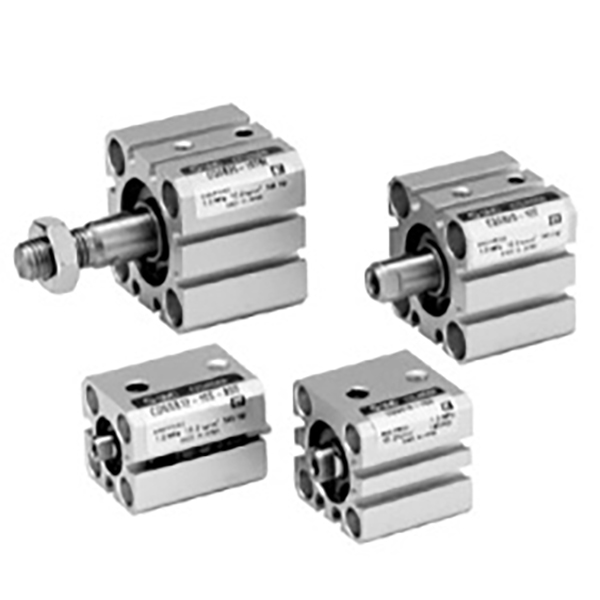

CQS-seeria kompaktne õhuke silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH CQS seeria õhuke kompaktne silinder on vahetatav SMC CQS seeriaga. Mõeldud piiratud paigaldusruumi ja ülitäpsete lühikäiguliste rakenduste jaoks. Ruudukujuline üliõhuke korpus, ava suurus φ12 ~ 25 mm, täiustatud ülitäpne versioon, mis põhineb CQ2 seerial. Kasutatakse laialdaselt pooljuht-, 3C-elektroonikas ja täppisautomaatikaseadmetes kinnitamiseks, lükkamiseks ja positsioneerimiseks.

Struktuur ja peamised omadused

     -- Ruudukujuline üliõhuke kere, lühem kogupikkus kui CQ2 mudelil;

     -- kõva anodeeritud alumiiniumist silinder, kroomitud kolvivarras, kõrge jäikus;

     -- Täielikud variandid: standardne ühevarras, kaksikvarras, mittepöörlev ritv, pikaealine XB24 versioon;

     -- CDQS sisseehitatud magnet asendianduri tuvastamiseks; mitmepoolsed anduripesad, andur ei ulatu silindrist välja;

     -- Fikseeritud kummist padi mõlemas otsas, õhkpatja puudub;

     -- Madala hõõrdumise tihend õlimahutiga, õlivaba töö, kasutusiga ≥5 miljonit tsüklit.

Mudeli kodeerimise reegel

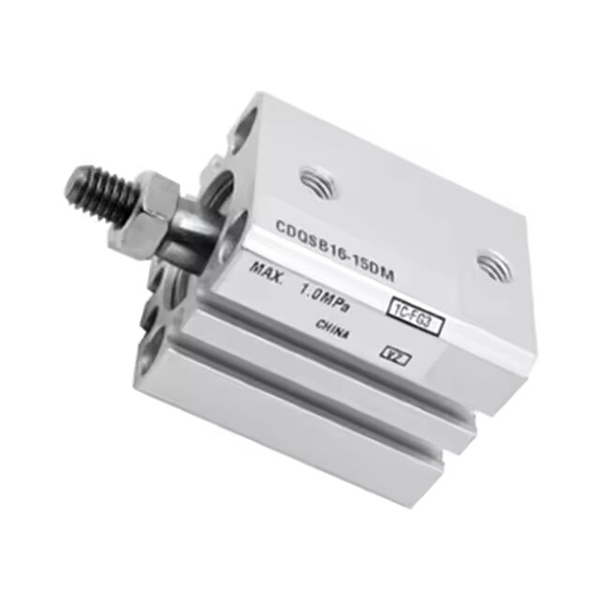

   1. Näide: CDQSB20-50D-M9BW

     -- C: sisseehitatud magnet (CDQS); ei C = mittemagnetiline CQS

     -- DQS: seeria nimi

     -- B = üksikvarras; W = kaksikvarras; K = mittepöörlev varras; KW = kahekordne pöörlemisvastane varras

     -- 20: ava suurus 12/16/20/25 mm

     -- 50: käigu pikkus 5 ~ 300 mm

     -- D: uus standardstruktuur

     -- M9BW: Magnetlüliti võimalus

Tehnilised andmed

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa

Ühe lause kokkuvõte

     SOLH CQS ülikompaktne õhuke pneumaatiline silinder mitme konstruktsioonivariandiga, suure jäikuse ja lühikese korpusega, ideaalne ülitäpne lühitaktiline ajam piiratud ruumiga 3C ja pooljuhtautomaatikaseadmete jaoks.
