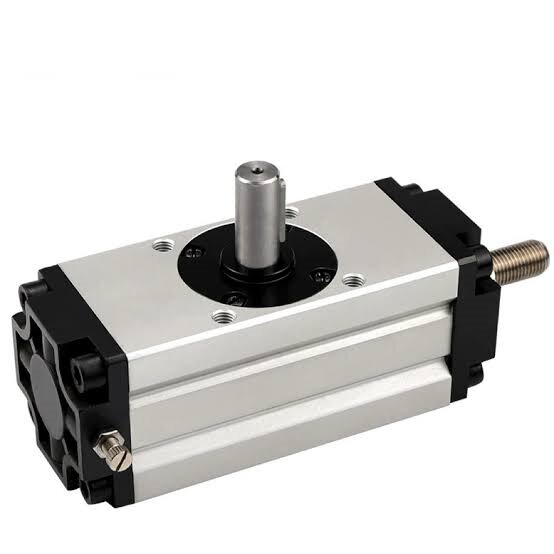

CRA1 seeria hammaslatt ja hammasratas pöörlev silinder | Keskmise ja raskeveokite suure pöördemomendiga pöördesilinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

     SOLH CRA1 seeria on professionaalne keskmise ja suure koormusega hammaslatt ja hammasratas pöörlev silinder, mis on ehitatud suure pöördemomendiga võnkuva liikumise jaoks. Sellel silindril on kahe kolvi hammaslatt-hammasratas, valikuline reguleeritav õhkpadi, mitu kinnitusviisi ja erinevad väljundvõlli tüübid. See silinder katab ava suurused φ30 kuni φ100. See kohandub suurepäraselt 10–50 kg raskete koormustega stsenaariumidega, sealhulgas tooriku ümberpööramine, tööstusliku ventiili käitamine ja raskete jaamade indekseerimine, toimides raskete automatiseeritud tootmisliinide peamise suure jäikusega pöörleva lahendusena.

  1.1 suure jäikusega hammaslatt ja hammasratas

     Võttes kasutusele kahe kolviga sünkroonse hammaslatt-hammasratta ülekandestruktuuri, tagab silinder võimsa pöördemomendi ja erakordse konstruktsiooni jäikuse. Üldist lõtku reguleeritakse vahemikus ≤1°, samas kui φ30 avaga versioon saavutab lõtku nulli. See tagab ülikõrge korduspositsioneerimise täpsuse ja stabiilse pöörleva liikumise suure koormuse tingimustes.

  1.2 ülikõrge pöördemomendi väljund

     Optimeeritud jõuülekande struktuur tagab tööstusharu juhtiva pöördemomendi. Maksimaalne φ100 avaga mudel annab 108 N·m pöördemomenti 0,5 MPa õhurõhu juures, rahuldades täielikult suure pöördemomendi nõudeid töödeldava detaili raske pöörlemise, suure ventiili juhtimise ja raskeveokite seadmete indekseerimise korral.

  1.3 Valikuline reguleeritav õhkpadi

     Z-tüüpi, mis on varustatud kahe otsaga reguleeritava õhupuhverstruktuuriga, mis neelab tõhusalt inertsiaalset lööki kõrgsagedusliku käivitus-seiskamisrežiimi ajal, vähendab mehaanilist vibratsiooni ja töömüra ning kaitseb seadmeid ja toorikuid, parandades samal ajal üldist tööstabiilsust ja tööiga.

  1.4 Erinevad paigaldus- ja võllivalikud

     • Paigaldusstiilid: Põhiline (B), jalg (L), äärik (F) valikuline, toetades paindlikku paigaldust erinevate seadmete struktuuride ja ruumi paigutuste jaoks.

     • Võlli tüübid: Üks võll (S), topeltvõll (W), võtmega võll (Y) on saadaval, ühildub erinevate koormusühendusmeetodite ja libisemisvastase pöördemomendi ülekandenõuetega.

  1.5 Kompaktne ja vastupidav struktuur

     Täiustatud optimeeritud struktuur vähendab kere laiust 14% võrreldes traditsiooniliste vanade mudelitega, säästes oluliselt paigaldusruumi. Disainitud kahepoolsete anduri soontega D-M9 seeria magnetlülitite paindlikuks paigaldamiseks. Kõva anodeeritud silindri korpus ja kõrge kulumiskindlad tihenduskomponendid tagavad pikaajalise stabiilse töö.

  1.6 Õlivaba ja pikk kasutusiga

     Standardne õlivaba töökonstruktsioon kohandub puhaste töökodade ja üldiste tööstuslike töötingimustega ilma täiendava määrimiseta. Esmaklassilised kulumiskindlad tihendid ja korrosioonivastane silindri korpus pikendavad oluliselt pidevat tööiga, et tagada sagedane tsükliline töö.

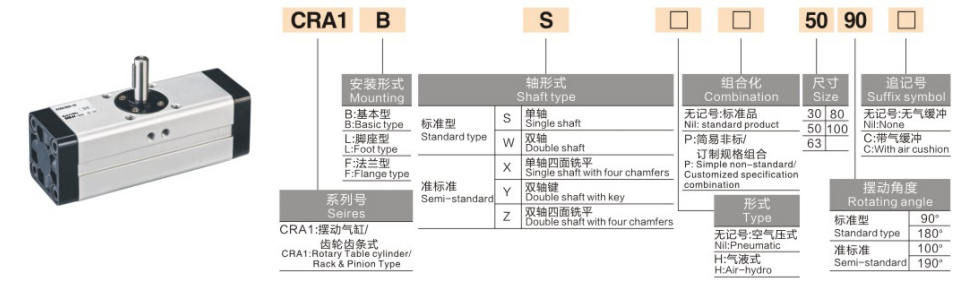

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpilised mudelinäited: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Standardtellimuse näited

     • Standardne mittepuhvermudel: CRA1BS50-90 (φ50 ava, 90° pöördenurk, ühe võlliga, põhitüüp, magnetrõngata)

     • Raskeveokite puhvermudel: CDRA1BL80-180Z (φ80 ava, 180° pöördenurk, topeltvõll, jalakinnitus, magnetrõngas ja topelt õhkpadi)

3. Üldised tehnilised parameetrid (20 ℃, 0,5 MPa standardtingimus)

  3.1 Põhispetsifikatsioonid

     • Töörežiim: Kahetoimeline hammaslatt ja hammasratas

     • Töötav vedelik: suruõhk (õlivaba töö)

     • Ümbritsev temperatuur: 0 ℃ ~ 60 ℃ (jäävaba keskkond)

     • Töörõhu vahemik: 0,1-1,0 MPa; Tõkestusrõhk: 1,5 MPa

     • Tagasilöök: ≤1° (φ30 ava saavutab nulli tagasilöögi)

     • Pöördenurga tolerants: 0~+4°

     • Puhverrežiim: puhverdamata / kahe otsaga reguleeritav õhkpadi (Z-tüüp)

     • Magnetlüliti: Ühildub D-M9 seeriaga, kahepoolse soonega kinnitus

  3.2 Peamiste jõudlusparameetrite tabel (@0,5 MPa)

4. Põhikonfiguratsiooni- ja valikujuhised

  4.1 Ava suuruse valik (pöördemomendi ja koormuse alusel)

     • φ30: 3,5 N·m pöördemoment, sobib mikro keskmise koormusega (≤10 kg) rakenduste jaoks, nagu väikese klapi lülitamine ja miniatuurne jaama indekseerimine.

     • φ50: 9,3 N·m pöördemoment, ideaalne väikese ja keskmise koormusega (10–20 kg) tooriku 90° ümberpööramiseks ja suunamiseks.

     • φ63: 17,0 N·m pöördemoment, mis sobib ideaalselt keskmise koormusega (20–30 kg) raskete jaamade juhtimise ja komponentide pööramise ülesannetega.

     • φ80: 32,0 N·m pöördemoment, sobib keskmise suure koormuse (30–40 kg) suurte tööriistade ja kinnitusdetailide pöörleva positsioneerimise jaoks.

     • φ100: 108 N·m ülikõrge pöördemoment, mis on ette nähtud suure koormuse (40–50 kg) mehaaniliseks pöörlemiseks ja suurte tööstuslike klappide käitamiseks.

  4.2 Pöördenurga valik

     • 90° standardnurk: Mõeldud täisnurga pööramiseks ja vertikaalseks juhtimiseks, kasutatakse laialdaselt tooriku laadimisel/väljalaadimisel ja ortogonaalsel jaamavahetusel.

     • 180° standardnurk: Sobib pooltsükliliseks pööramiseks ja tooriku täielikuks ümberpööramiseks, kahesuunalise jaama positsioneerimise ja tagurdamise teostamiseks.

     • 100° / 190° erinurk: Kohandatud mittestandardsed nurgad erivarustuse ja personaliseeritud jaama liikumisnõuete jaoks.

  4.3 Puhvri ja funktsionaalsete konfiguratsioonide valik

     • Z Õhkpadi: kohustuslik kõrgsageduslike ja raskete töötingimuste korral, kõrvaldades tõhusalt otsalöögi, stabiliseerides positsioneerimise täpsust ja vähendades töömüra.

     • CDRA1 magnetrõnga versioon: Sisseehitatud magnetrõngas D-M9 seeria lülitite paigaldamiseks, mis toetab reaalajas asendisignaali tagasisidet ja automaatset PLC-ühenduse juhtimist.

     • Võlli tüübi sobitamine: Üks võll (S) üldiste universaalsete rakenduste jaoks; topeltvõll (W) kahesuunaliseks sünkroonseks sõiduks; võtmega võll (Y) suure pöördemomendi ja libisemisvastase ühenduse jaoks.

5. Tüüpilised rakendusstsenaariumid

     • Raske tooriku ümberpööramine: Usaldusväärne 90°/180° ümberpööramine ja positsioneerimine 10–50 kg toorikute jaoks tööpinkidel ja automatiseeritud konveierliinidel, suure jäikuse ja väikese lõtkuga täpseks korduvaks liikumiseks.

     • Tööstuslik klapi juhtimine: kasutatakse suure läbimõõduga torujuhtmete ventiilide (nt liblikventiilid ja kuulventiilid) automaatseks avamiseks ja sulgemiseks ning kaugjuhtimiseks, pakkudes stabiilset suure pöördemomendiga liikumapanevat jõudu.

     • Raskeveokite automatiseeritud indekseerimine: Kasutatakse 90°/180° täpsusega indekseerimiseks ja raskete pöördlaudade ning tööriistade kinnitusdetailide fikseeritud positsioneerimiseks montaaži- ja tuvastamisjaamades.

     • Rasked robotliigendid: töötab pöörleva ajamiüksusena raskete robotliigendite ja otsteseadmete jaoks, mis vastab kõrge jäikuse ja suure koormuse täpsuse nõuetele.

     • Logistika ja pakkimisseadmed: Ideaalne raskete materjalide kastide ja aluste juhtimiseks, virnastamiseks ja positsioneerimiseks, kohandudes pikaajaliste kõrgsageduslike raskete koormustega tsükliliste töötingimustega.

6. Kolmeastmeline kiirvalikujuhend

     1. Puuride kinnitus: Arvutage tegelik pöördemoment tooriku kaalu ja pöörlemisraadiuse põhjal ohutusteguriga ≥2. Valige φ30 ≤10 kg, φ50 10–20 kg, φ63 20–30 kg, φ80 30–40 kg jaoks, φ100 40–50 kg jaoks.

     2. Nurga kinnitus: Valige 90° täisnurga juhtimiseks/pööramiseks, 180° poole tsükli tagurdamiseks ja 100°/190° erinurgad kohandatud liikumisvajaduste jaoks.

     3. Funktsiooni kinnitus: Varustage Z õhkpadi kõrgsageduslikuks suure koormusega tööks; signaali tagasiside juhtimiseks vali CDRA1 magnetversioon; kasutage suure pöördemomendiga libisemisvastase ühenduse jaoks Y võtmega võlli.

Ühe lause kokkuvõte

     SOLH CRA1-seeria hammaslatt-pöördsilinder tagab ülisuure pöördemomendi, ülimadala lõtku ja valikulise õhupuhvri jõudluse, pakkudes suure jäikuse, stabiilse ja vastupidava täppis-pöörlemislahenduse 10–50 kg keskmise ja raske tööjõuga tööstuslikele ümberpööramis-, indekseerimis- ja klapiajamirakendustele.
