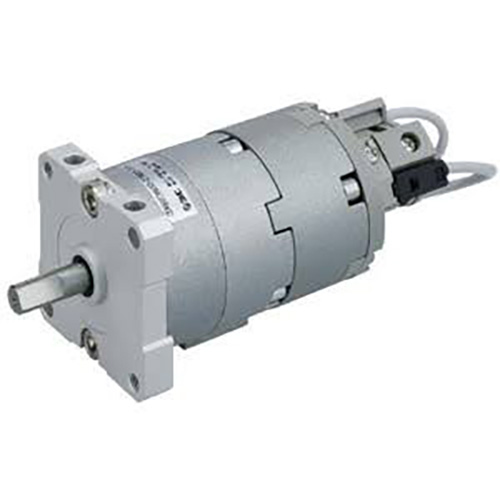

CRBU2 seeria vaba kinnituslaba tüüpi pöördajam

Kaubamärk: Richge Technology SOLH

Toote positsioneerimine ja põhilised struktuuriomadused

     SOLH CRBU2 seeria on minilaba tüüpi pöördsilinder, mis on mõeldud piiratud ruumi täppispöördjaamade jaoks, millel on vaba mitmesuunaline kinnitus, üliõhuke kerge korpus, nullkäigu tagasilöök ja lai pöördenurk. Saadaval avasuurused: 10/15/20/30/40, ühe-/kahelabaliste valikutega, mis vastavad erinevatele kerge koormusega pöördpööramisnõuetele.

 1. Disaini põhihetked

     -- Laba otseajam (S ühe labaga / D kahe labaga): käiguvahetus puudub, lõtk puudub, sujuv pöörlemine ja ülitäpne positsioneerimine

     -- Täielikult vaba paigaldus silindriline kontuur: paigaldatav ülemine/alumine/vasak/parem/telgsuunaline ilma täiendavate kinnitusklambriteta; 12% kergem kui CRB2 tiheda ja kompaktse varustuse paigutuse jaoks

     -- Täielik pöördenurga vahemik: ühe labaga 90°/180°/270°; Topeltlaba nurk 90°/100°, maksimaalne ühe laba pöördenurk kuni 270°

     -- Kahe torustiku paigutus: standardne külgport (ilma järelliideta) / aksiaalne port (liite E), et sobitada torujuhtmete erinevate marsruutide paigutustega

     -- Laiendatavad funktsionaalsed moodulid: valikuline W-nurga reguleerimisseade ja sisseehitatud magnetrõngas magnetlüliti paigaldamiseks; puuduvad radiaalsed väljaulatuvad osad, et säästa kapis ruumi

     -- Esmaklassiline vähese lekkega tihendussüsteem: spetsiaalne komposiittihend koos sisseehitatud positsioneerimispiirikuga, ülimadala siselekkega, õlivaba töö, mis sobib puhtasse tootmiskeskkonda

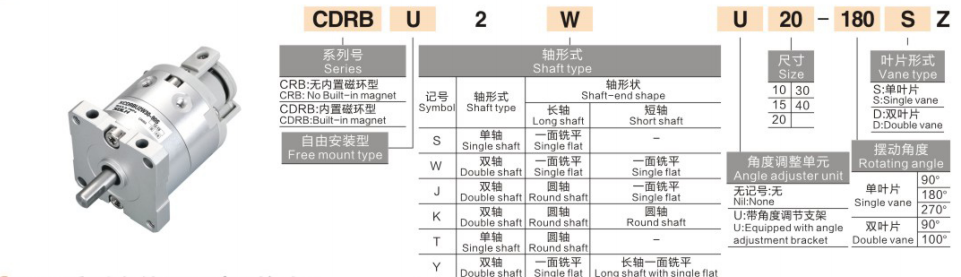

Täielik mudeli nimetamise reegel

  1. Mudeli näide: CRBU2WU20-180SE-M9BW

 2. Standardtellimuse viitenäited

     -- Standardne ühe labaga külgport: CRBU2-20-180S

     -- Nurga reguleerimise + topeltlabaga: CRBU2W30-90D

     -- Aksiaalport + magnetlüliti: CRBU2-15-270SE-M9B

Standardsed universaalsed tehnilised andmed (katserõhk: 0,5 MPa)

  1. Üldised jõudlusparameetrid

     -- Töörõhu vahemik: Suurus 10/15: 0,2 ~ 0,7 MPa; Suurus 20/30/40: 0,15 ~ 1,0 MPa

     -- Ümbritsev töötemperatuur: 5 ~ 60 ℃ (õhutorustikus ei esine jäätumist)

     -- Nurga korduspositsioneerimise täpsus: ±0,01°, null lõtku stabiilne pöörlemine

     -- Sisseehitatud puhver: puudub; eraldi konfigureeritav väline amortisaator

     -- Lubatud löögi kineetiline energia: 0,00015 ~ 0,04 J (suureneb proportsionaalselt ava suurusega)

     -- Määrimisnõue: tehases eelnevalt määritud õlivaba disain

  2. Teoreetiline väljundpöördemomendi tabel (ühik: N·m @0,5 MPa)

  3. Kaal ja üldmõõtme viide (180° spetsifikatsioon)

Põhilised konkurentsieelised

  1. Mitmesuunaline vaba paigaldus säästab ruumi

     -- Silindrilise sileda korpuse saab kinnitada kruvidega mis tahes pinnale ilma sulgudeta; 12% kergem korpus, optimaalne valik ülikompaktsete integreeritud seadmeraamide jaoks

  2. Null tagasilöök ülitäpne nurga positsioneerimine

     - Otsene labaajam välistab hammasrataste vahekauguse, ülisujuva pöörlemise ±0,01° kordustäpsusega rangete nurkade täppisjuhtimisjaamade jaoks

  3. Lai reguleeritav pöördevahemik koos valikulise stopperiga

     -- Ühe labaga maksimaalselt 270° pöördenurk; W-nurga reguleerimismoodul võimaldab lõpmatult reguleeritavat käiku 0–240°, mugavat mitme jaama nurga peenhäälestamist

  4. Kahekordne laba annab kahekordse pöördemomendi identse piirjoonega

     -- Sama välismõõde, D kahe labaga mudel tagab kahekordse pöördemomendi kui S ühe laba, et taluda suuremat pöörlemiskoormust

  5. Pika kasutuseaga õlivaba tihendusstruktuur

     -- Madala hõõrdumisega komposiittihend, kasutusiga üle 5 miljoni lülitustsükli, ühildub tavalise töökoja ja tolmuvaba puhaste tootmisliinidega

Paigaldusmeetodid ja tüüpilised tööstuslikud rakendused

  1. Kaks peamist kinnitusvormi

     -- Kere otsekinnitus: kruvid lukustuvad mis tahes silindrilisele pinnale, võimalik aksiaalne/radiaalne paigaldus, kiire lahtivõtmine ja vahetamine

     -- Lameplaadi lisakinnitus: kinnitage paigaldusplaadi abil horisontaalselt või vertikaalselt, ideaalne roboti otsaefektori jaoks, seadme küljele ja ülemisele varjatud paigaldusele

  2. Tüüpilised rakendusstsenaariumid

     -- 3C elektroonikaautomaatika: minikomponentide ümberpööramine, kaamera pöörlev positsioneerimine, rakisenurga ümberlülitamine, ülevaatusjaama pöörlev indekseerimine

     -- Täppismontaažiliinid: kruvide pingutamise pöörlemismehhanism, klemmide survenurga reguleerimine, kerge tooriku 180° pöörlemine

     -- Pakkimismasinad: materjali deflektori pöörlemine, etiketi kinnitamise nurga peenhäälestus, lühikese käiguga pöörlev söötmine

     -- Üldised automaatikaseadmed: seadmete ukse pöördlüliti, tootmisjaama lülitus, kõrgsageduslik kerge koormusega edasi-tagasi pöörlemine

Valiku võrdlus: CRBU2 vaba paigaldusega VS CRB2 standardse paigaldusega pöördajam

Kolmeastmeline kiire valiku juhend

  1. Ava suuruse valik pöördemomendi koormuse alusel

     -- Arvutage tegelik töömoment, valige mudel 50% pöördemomendi ohutusvaruga:

     -- 10 ≤ 0,13 N · m / 15 ≤ 0,33 N · m / 20 ≤ 0,82 N · m / 30 ≤ 2,06 N · m / 40 ≤ 3,92 N · m

  2. Laba tüübi valik

     -- Kerge väikese pöördemomendiga koormus → S ühe labaga; Suur suur pöördkoormus → D topeltlaba (topelt pöördemomendi väljund)

  3. Konfiguratsiooni sobitamine

     -- Nõutav nurga peenhäälestus: lisage järelliide W nurga reguleerimisseade (0–240° astmeliselt reguleeritav)

     -- PLC asendisignaali tagasiside: varustage M9B/M9BW magnetlüliti kahesuunalise pöörlemispiiri tuvastamiseks

     -- Torujuhtme marsruutimise nõudlus: standardse külgmise pordi jaoks tühi, järelliide E aksiaalse keskse õhupordi jaoks

Ühe lause kokkuvõte

     SOLH CRBU2 vabapaigaldatav labaga pöörlev silinder sisaldab kronsteinivaba suvalist paigaldust, nulli lõtku ±0,01° täpsusega, kahe ühe-/kahelabalise pöördemomendi valikuga ja külgmise/aksiaalse õhupordi paigutusega, valikulise W-nurga reguleerija ja M9BW magnetlülitiga, kerge kompaktne lahendus 3C-ks ja täppis-kergete monteerimisjaamade jaoks.
