CXS-seeria kahevardaline silinder

CXS-seeria kahevarda silinder | Suure jäikusega nullpöörlemisega kompaktne pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhistruktuur

     SOLH CXS-seeria on suure jäikusega õhukese tüüpi topeltsilindrid, millel on integreeritud topeltkolvi ja topeltjuhtvarda struktuur. Koaksiaalsete topeltvarraste ja sünkroonse kahe kolviga ajamiga tagab see ühe silindriga võrreldes peaaegu kahekordse tõukejõu, mis on ühendatud ülitäpse ±0,1° nullpöörlemisega. Suurepärase jäikuse ja tugeva külgkoormuse vastupidavusega silinder ei vaja täiendavaid juhttarvikuid, mis sobib suurepäraselt ülitäpse lineaarse liikumise jaoks, nagu näiteks korjamine ja asetamine, materjali ülekandmine, positsioneerimine ja kerge pressimine kompaktsetes automatiseeritud ruumides.

Peamised struktuurieelised

• Kahe kolvi ja kahe juhtvarda integreerimine: Valikulised liuglaagrite (M) ja kuullaagrite (L) konfiguratsioonid täiesti universaalsete mõõtmetega, mis sobivad erinevate töötingimuste ja kulueelarvetega.

• Standardne magnet- ja puhverkujundus: Sisseehitatud magnetrõngas (standardne Z järelliide) jätab positsioonid otse magnetlüliti paigaldamiseks ilma täiendavate sulgudeta. Kahe otsaga kummipuhver on standardvarustuses; õhupuhver on valikuline suure avaga mudelite jaoks, et vältida kiiret lööki.

• Sisseehitatud kõrge jäikus: Integreeritud topeltvarda struktuur suurendab oluliselt üldist konstruktsiooni stabiilsust, taludes tõhusalt külgmisi ja ekstsentrilisi koormusi, tagades stabiilse ja korratava lineaarse liikumise täpsuse.

Tuuma alamsarja klassifikatsioon (laagri ja varda tüüp)

CXS-seeria hõlmab nelja peamist mudelit, mis sobivad täielikult väikese kiirusega suure koormusega, suure kiirusega täppis- ja kahepoolsete läbiva varda tööstsenaariumitega kompaktsete automaatikaseadmete jaoks.

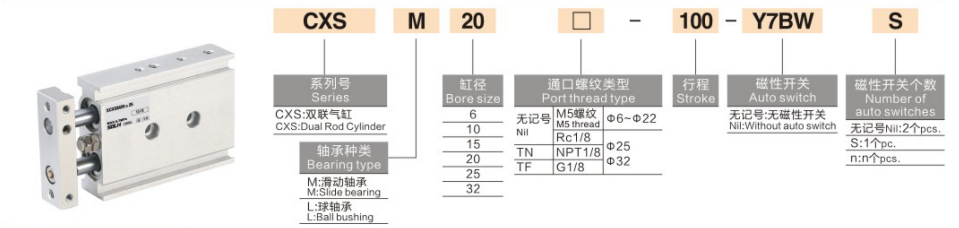

Täielikud mudeli nimetamise reeglid

Mudeli näide: CXSM20-50Z-M9B

1. Nimekoodi määratlus

1. Sarja kood: CXS + laagri ja varda tüüp (M / L / WM / WL)

2. Ava suurus: 6 / 10 / 15 / 20 / 25 / 32 mm (täielik standardne läbimõõt)

3. Standardne löök: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (maksimaalne käik: 100 mm)

4. Puhvri ja magnetrõnga konfiguratsioon

￮ Z: standardkonfiguratsioon (sisseehitatud magnetrõngas + kahe otsaga kummipuhver, ühildub magnetlüliti paigaldamisega)

￮ AZ: Õhupuhver (ainult φ20/25/32 suurte avade jaoks, suure kiiruse ja suure koormuse löögivastase stsenaariumi jaoks)

￮ Z-liide puudub: mittemagnetiline tüüp (magnetlüliti paigaldamine pole saadaval)

5. Magnetlüliti: valikuline D-M9B, D-A93, D-M9N ja muud mudelid; paigaldatakse otse juhtvarda külgsoontele ilma kinnitusklambriteta

6. Lukusta seade (valikuline): R (otsa sissetõmbamise lukk), P (pikendava otsa lukk)

Üldstandardsed tehnilised parameetrid

(Standardkatsetingimused: 20 ℃ normaalne temperatuur, kuiv õhk)

• Töörežiim: Kahetoimeline kahe kolviga sünkroonne sõit (kahekordne tõukejõu väljund)

• Töörõhu vahemik: 0,1–0,7 MPa (minimaalne töörõhk: 0,1 MPa)

• Tõestusrõhk: 1,05 MPa

• Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba tavakeskkond)

• Töökiirus: 30–300 mm/s (kiire CXSL-tüüp kuni 400 mm/s)

• Pöörlemisvastane täpsus: ±0,1° (ülikõrge täpsus, peaaegu null torsioon)

• Puhverrežiim: Kahe otsaga kummipuhver standardvarustuses; õhupuhver (AZ) valikuline φ20/25/32 avade jaoks

• Torustiku pordi suurus

￮ φ6/10/15: M5 × 0,8

￮ φ20/25/32: Rc1/8

• Paigaldusmeetod: 3-poolne paigaldus (alt / ülemine / külg), paindlik paigaldus, mis sobib erinevate kompaktsete seadmete paigutustega

Teoreetilised tõukejõu ja pinge andmed (@0,5 MPa, ühik: N)

Topeltkolvi struktuur tagabkahekordne väljundjõud võrreldes sama ava suurusega ühekolviliste silindritega

Valiku kiirjuhend

1. Laagri ja varda tüübi valik: Kulumiskindlate ja raskete töötingimuste jaoks valige CXSM; valige kiireks ja ülisujuvaks tööks CXSL; võtke kasutusele CXSWM/CXSWL kahepoolse läbivarda väljundi ja kahepoolse töö vajaduste jaoks.

2. Magnetilise konfiguratsiooni valik: Valige Z-sufiks koos sisseehitatud magnetrõngaga käigu asukoha tuvastamiseks; jätke mittemagnetiliste rakenduste stsenaariumide puhul Z-sufiks välja.

3. Puhvri konfiguratsiooni valik: Varustage AZ õhupuhver suure kiirusega, pika käiguga ja suure mõjuga töötingimuste jaoks; võtta tavapäraste üldstsenaariumide jaoks kasutusele standardne kummipuhver.

4. Puur ja käigu valik: Kinnitage ava suurus vastavalt tegelikele tõukejõu ja koormuse nõuetele; standardne käiguvahemik on 5–100 mm ja maksimaalne käigupiirang 100 mm.

Ühe lause kokkuvõte

     SOLH CXS-seeria kahevarraste silindril on kahekolviline topelttõukejõu väljund, ±0,1° nullpöörlemise täpsus, kõrge külgkoormuse takistus ja valikuline õhupuhver, mis toimib kulutõhusa ülitäpse sõidulahendusena kompaktsete automatiseeritud positsioneerimis-, pressimis- ja ülekandejaamade jaoks.
