CY1-seeria magnetühendusvardata silinder | Klassikaline majanduse baasmudel

Kaubamärk: Richge Technology SOLH

CY1S
CY1L

Toote ülevaade

     SOLH CY1 seeria on klassikaline ja ökonoomne magnetühendusega vardadeta silinder, mis on täiendatud CY3 seeria põhieelkäija. See võtab kasutusele kontaktivaba magnetilise sünkroonse ajamistruktuuri, kus sisemine kolb ja välimine liuglaud liiguvad üheaegselt tugeva magnetjõu kaudu. Täielikult suletud lekkevaba töö, kompaktse struktuuri ja kulutõhusa jõudlusega see on mõeldud väikese kuni keskmise koormuse ja keskmise pika käiguga lineaarseks sõiduks. Läbimõõduvahemik φ6 kuni φ63mm, standardne käik kuni 1000 mm ja maksimaalne pikendatud käik 1500 mm, see seeria hõlmab erinevaid juhtmudeleid, mis vastavad mitme stsenaariumi nõuetele, muutes selle eelistatud eelarvesõbralikuks puhta kvaliteediga vardadeta ajamiks üldistel automatiseeritud tootmisliinidel.

Põhipositsioneerimine ja struktuuriomadused

• Magnetühenduse ajam ja puhas lekkevaba jõudlus: Kolvi ja liuglaua sisseehitatud ülitugevad püsimagnetid realiseerivad mittemehaanilise sünkroonülekande. Täielikult suletud silindri silinder välistab õhulekke ja tolmu, kohandudes täielikult rangete puhta töökeskkonnaga elektroonika-, meditsiiniseadmete ja toiduainetööstuses.

• Klassikaline baasstruktuur ja kõrge hind: Võttes kasutusele minimalistliku mehaanilise struktuuri, milles on vähem komponente, vähendab CY1 seeria tõhusalt tootmiskulusid ja pakub kõrgemat konkurentsivõimet kui täiustatud CY3 seeria. Põhimudelil CY1B pole integreeritud kinnituspinda ja selle paigaldamiseks on vaja kahe otsaga tugiklambreid. Varustatud põhilise kulumiskindla rõnga ja tolmukindla rõnga konfiguratsiooniga, sellel on minimaalne töörõhk 0,18 MPa, veidi lühem kasutusiga, kuid see on täiesti sobiv tavapäraste standardsete töötingimuste jaoks.

• Mitmekülgsed tuletismudelid täieliku katvuse tagamiseks: Täielik tootevalik hõlmab mitut juhttüüpi, et vastata erinevatele täpsus- ja koormusnõuetele:

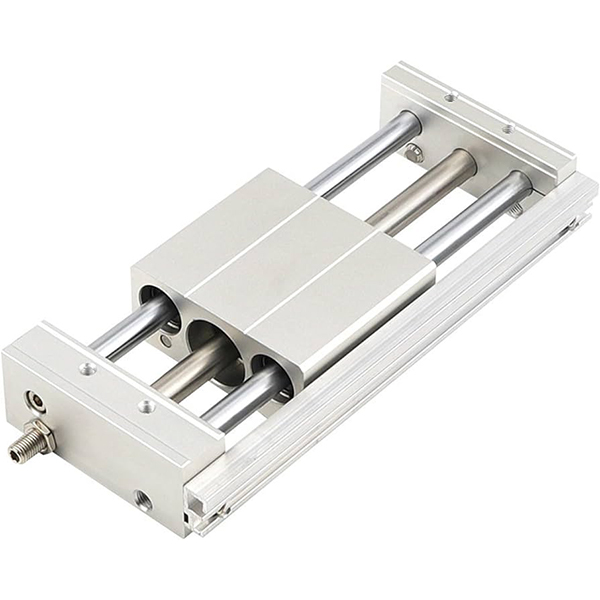

• CY1B: põhitüüp ilma juhtstruktuuri ja paigalduspinnata, mis vajab väliseid juhtsiine ja kahe otsaga kronsteine.

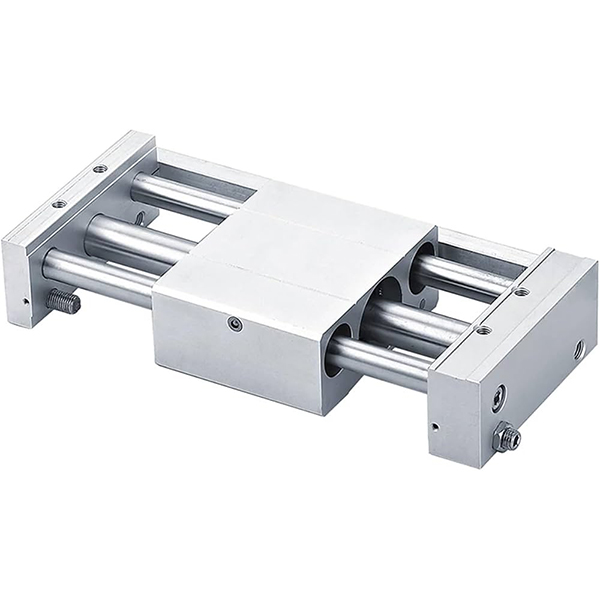

• CY1S: liugjuhiku tüüp sisseehitatud liuglaagriga, mis toetab kerge koormusega töötamist ilma väliste juhikuteta.

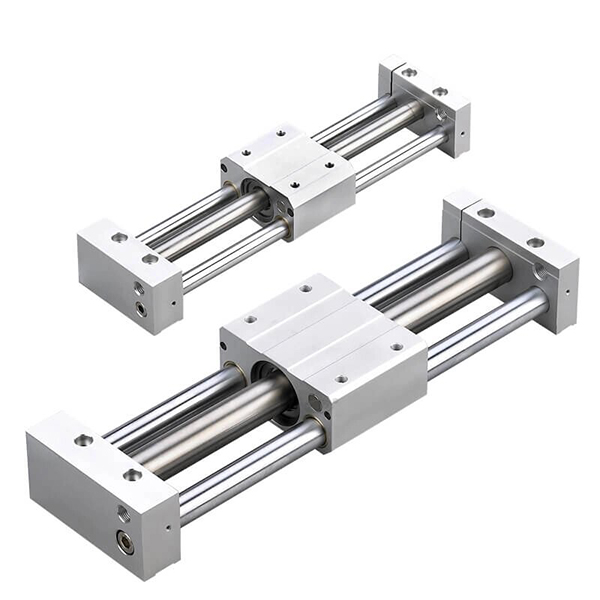

• CY1L: ülisujuva libisemise ja suurendatud kandevõimega kuullaagri juhttüüp tagab stabiilse kõrgsagedusliku liikumise.

• CY1H: ülitäpne suunav tüüp suurepärase korduspositsioneerimise täpsusega täpse ülekande stsenaariumide jaoks.

• CY1F: madala profiiliga õhuke tüüp 29% vähendatud üldkõrgusega, sobib suurepäraselt ülikompaktsete seadmete paigaldusruumidesse.


• Standardne puhver ja valikuline kiire konfiguratsioon: Standardsed kahe otsaga kummist puhvrid neelavad tõhusalt töölööke ja vähendavad sõidumüra. Valikulised välised hüdraulilised puhvrid toetavad stabiilset tööd maksimaalse kiirusega 500 mm/s keskmise ja suure kiirusega tsüklilistes töötingimustes.

• Magnetlülitite lai ühilduvus: Reserveeritud universaalsed lüliti sooned silindri korpusel ühilduvad D-M9 seeria ja D-A9 seeria magnetlülititega, võimaldades suvalise asendi paigaldamist ja paindlikku käigusignaali tagasisidet.

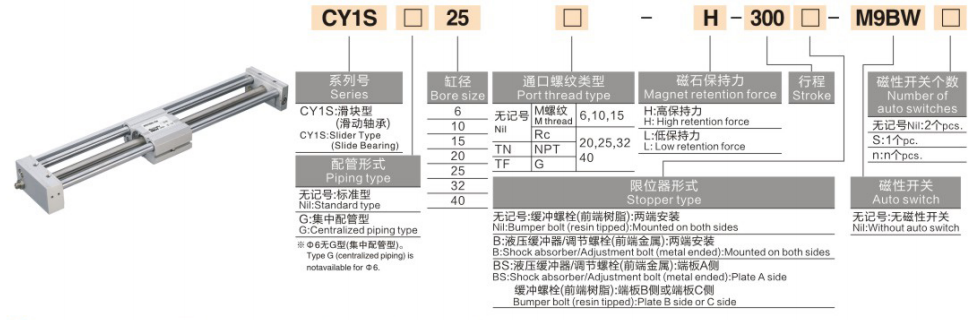

Täielik mudeli kodeerimise reegel

Mudeli näited: CY1B20-500 | CY1S40-800-M9PL

Standardtellimuse viitenäited

• CY1B20-500: 20 mm ava, käik 500 mm, põhitüüp ilma magnetlülitita

• CY1S40-800-M9PL: 40 mm ava, 800 mm käik, magnetilise asendilülitiga liugjuhiku tüüp

Tehnilised põhispetsifikatsioonid (20 ℃ standardtingimus)

1. Põhilised üldspetsifikatsioonid

• Töörežiim: Kahetoimelise magnetühendusega kontaktivaba sünkroonülekanne

• Töötav vedelik: Suruõhk (õlivaba töö standard)

• Ümbritsev temperatuur: 5 ~ 60 ℃ (ilma külmetava töökeskkonnata)

• Töörõhu vahemik: 0,18 ~ 0,7 MPa; Tõkestusrõhk: 1,05 MPa

• Standardne töökiirus: 50-500 mm/s

• Puhverrežiim: Standardne kahe otsaga kummipuhver; valikuline väline hüdrauliline puhver kiirete stsenaariumide jaoks

• Magnetiline hoidmisjõud: 49 ~ 2450 N (suureneb järk-järgult koos ava läbimõõduga)

2. Peamiste toimivusparameetrite diagramm (@0,5 MPa)

Põhilised konfigureerimise ja valiku juhised

1. Ava suuruse valik koormuse ja tõukejõu järgi

• φ6 ~ φ15 (mikro-light Duty): Sobib koormustele ≤ 2,5 kg, mõeldud lühikese käigu täppiskomponentide ülekandmiseks miniatuursetes elektroonilistes täppisseadmetes.

• φ20 ~ φ32 (üldine kerge koormus): Sobib 4–10 kg kerge koormusega, ideaalne tavapärasteks pika käiguga tõukamis- ja tõmbamisoperatsioonideks (≤1000 mm) üldistel automatiseeritud tootmisliinidel.

• φ40 ~ φ63 (keskmine koormus): Kohaldatav 16–40 kg keskmise koormusega stsenaariumide jaoks, mis on täiuslikult kohandatud pika käiguga käsitsemiseks ja kõrgsageduslike tsükliliste töötingimuste jaoks pakendi- ja logistikaautomaatikaseadmetes.

2. Mudeli ja juhtimissüsteemi valik

• CY1B põhitüüp: kõige kuluefektiivsem mudel, millel pole sisseehitatud juhtstruktuuri. Välised lineaarsed juhtsiinid on kohustuslikud, sobivad eelarvetundlikele projektidele ja reserveeritud juhtstruktuuridega seadmetele.

• CY1S Slaidijuhi tüüp: Varustatud sisseehitatud libiseva laagrijuhikuga, mis ei vaja kergete koormuste (≤10 kg) jaoks väliseid abijuhikuid, millel on lihtne paigaldus ja lai universaalsus.

• CY1L kuullaagri juhiku tüüp: Võetakse vastu ülimadala libisemistakistusega ja pikema kasutuseaga ülitäpne kuullaagrikonstruktsioon, mis on spetsiaalselt loodud kiirete ja kõrgsageduslike tsükliliste töötingimuste jaoks.

• CY1H ülitäpse tüüp: konfigureeritud täpse lineaarse juhtimismehhanismiga, saavutades korduva positsioneerimise täpsuse kuni ±0,02 mm, mis on kohaldatav ülitäpse positsioneerimise ja mikrokauguse edastamise stsenaariumide jaoks.

• CY1F madala profiiliga tüüp: Optimeeritud õhuke struktuur 29% vähendatud üldkõrgusega, lahendades kompaktsete automatiseeritud seadmete piiratud vertikaalse paigaldusruumi probleemi.

3. Keskkonna ja funktsionaalse konfiguratsiooni valik

• Puhta keskkonnaga kohanemine: Lekkevaba ja tolmuvaba kontaktivaba magnetülekande konstruktsioon vastab hügieenilistele tootmisstandarditele; CY1S ja CY1L mudelid on eelistatud pikaajaliseks puhta ruumi tööks.

• Kiire töötingimuste uuendamine: Varustage väliste hüdrauliliste puhvritega, et vältida otsalööke, toetades stabiilselt pidevat töökiirust kuni 500 mm/s.

• Täpse asukoha tagasiside: Sobitage D-M9 seeria või D-A9 seeria magnetlülititega, et realiseerida mitmepunktilise löögi positsioneerimine ja reaalajas signaali väljund.

Tüüpilised tööstusliku rakenduse stsenaariumid

• Puhta ruumi materjali ülekanne: Saastevaba magnetühenduse struktuuri kasutatakse laialdaselt materjalide pikamaakäitlemiseks pooljuhtide ja LCD tolmuvabades töökodades, vältides puhta töökeskkonna sekundaarset saastumist.

• Pakkimisliini tooriku nihkumine: Kõrge kulutõhususega konstruktsioon kohandub toidu- ja ravimipakendamise seadmetes kergete ja keskmise koormusega toorikute pika käiguga lükkamiseks ja tõmbamiseks madala rikkemäära ja lihtsa igapäevase hooldusega.

• Automatiseeritud seadmete uksekontroll: Varrata kompaktne konstruktsioon säästab välist paigaldusruumi, sobib seadmete kaitseuste ja tolmukilpide pika käiguga avamiseks ja sulgemiseks.

• Pika käiguga montaažiliini positsioneerimine: teeb koostööd sobivate juhtmoodulitega, et saavutada stabiilne täpne positsioneerimine 1–1,5 m ülipika käiguga, mis vastab tootmisliinide pidevatele tsüklilistele positsioneerimisnõuetele.

• Majanduslik alternatiivne lahendus: Ideaalne soodsa hinnaga asendaja kallitele CY3-seeriatele piiratud eelarvega automatiseerimisprojektides, rahuldades täielikult pika käiguga lineaarse sõidu põhinõuded.

CY1 vs CY3 seeria põhijõudluse võrdlus

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse kinnitus: Arvutage nõutav tõukejõud koormuse kaalu alusel ohutusteguriga ≥2. Soovitatavad reeglid: ≤2,5kg → φ15; 4-10 kg → φ32; 16–40 kg → φ63.

2. Mudeli tüübi kinnitus: ülimadala eelarve jaoks valige CY1B; CY1S kerge koormusega juhikuvaba paigaldamiseks; CY1L kiireks kõrgsageduslikuks tööks; CY1H ülitäpsete positsioneerimisnõuete jaoks.

3. Käigu spetsifikatsiooni kinnitus: Valige tavapäraseks kasutamiseks standardne käik 50–1000 mm; valikuline pikendatud käik kuni 1500 mm keskmise pikkusega sõidunõuete jaoks.

Ühe lause kokkuvõte

     SOLH CY1 seeria klassikaline magnetühendusega vardadeta silinder on ökonoomne lekkevaba puhas ajam, millel on mitmekesised juhtmudelid, mis on eelarvesõbralik pika käiguga lineaarne juhtimislahendus kerge ja keskmise koormusega üldautomaatika ja puhaste ruumide seadmete jaoks.
