CY3-seeria magnetühendusvardata silinder | CY3B Basic / CY3R Direct Mount Type

CY3-seeria magnetühendusvardata silinder | CY3B Basic / CY3R Direct Mount Type

Kaubamärk: Richge Technology SOLH

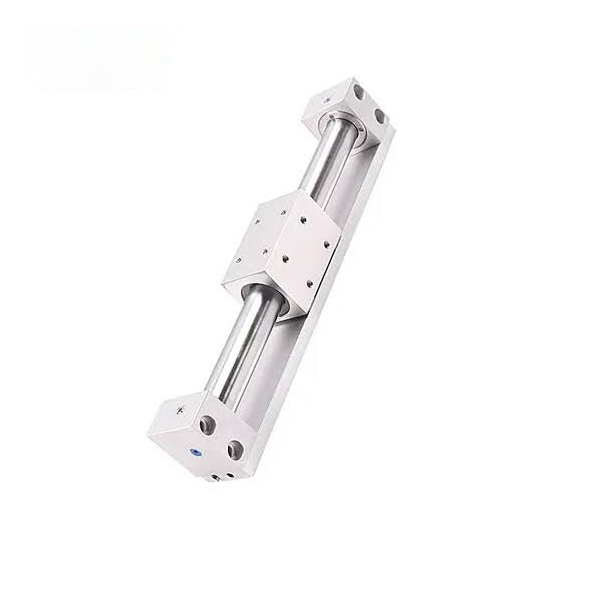

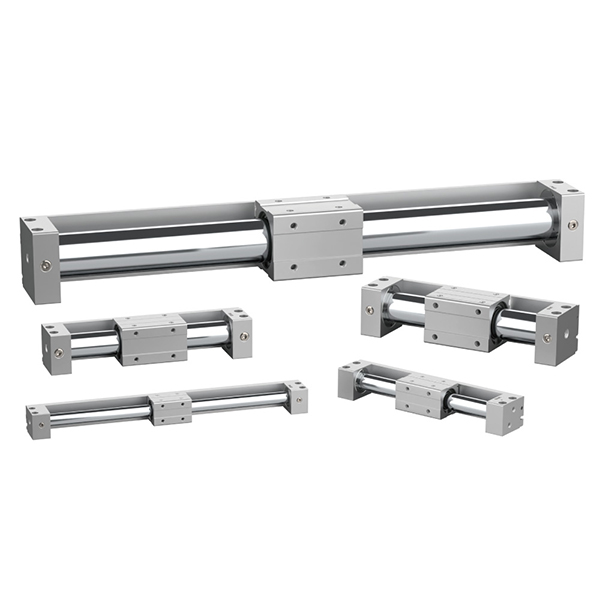

CY3R

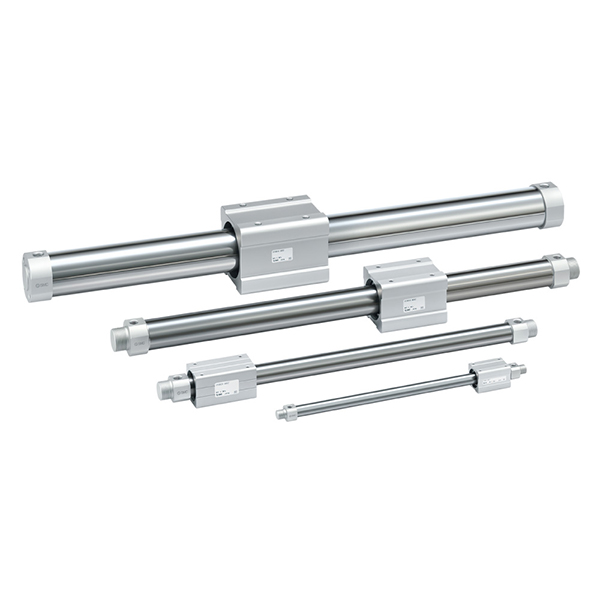

CY3B

Toote ülevaade

     SOLH CY3 seeria on täiustatud magnetühendusega vardadeta silinder, mis põhineb klassikalisel SMC CY1 seerial, mis on jagatud kaheks põhimudeliks: CY3B põhitüüp ilma paigalduspinnata ja CY3R otsekinnitustüüp. See võtab vastu täielikult suletud magnetilise kontaktivaba ülekandestruktuuri, mis tagab sisemise kolvi ja välise liuglaua sünkroonse liikumise tugeva magnetühenduse kaudu. Lekkevaba, tolmu- ja saastevaba töö, ülipika käigu ja kompaktse paigaldusega on see laialdaselt kasutatav puhta kvaliteediga, kerge kuni keskmise koormusega ja pikamaa lineaarse sõidu stsenaariumide puhul. Läbimõõduga φ6 kuni φ63 mm ja maksimaalse käiguga 5000 mm säästab see 50% paigaldusruumi võrreldes traditsiooniliste tugivarda silindritega ja on eelistatud puhta pika käiguga juhtimislahendus kõrgetasemeliste automatiseeritud tootmisliinide jaoks.

Põhipositsioneerimine ja struktuuriomadused

• Magnetühendusega käigukast ja lekkevaba puhas töö: Kolb ja liuglaud kasutavad magnetilist sünkroonset juhtimist täielikult suletud silindri silindri konstruktsiooniga. Ükski kolvivarras ei ulatu väljapoole, saavutades täieliku õhutiheduse, lekke ja tolmu saastamise. See sobib ideaalselt rangete tootmiskeskkondadega, nagu toiduainete töötlemine, meditsiiniseadmed ja pooljuhtelektroonika.

• CY1 täiustatud versioon täiustatud vastupidavusega: Võrreldes traditsioonilise CY1 seeriaga on kulumiskindla rõnga pikkust suurendatud 70%, parandades tõhusalt kandevõimet ja libisemisstabiilsust. Tolmukindla rõnga sisseehitatud määrdehoidik moodustab püsiva kaitsva määrdekile, mis vähendab minimaalse töörõhu 0,12 MPa-ni ja pikendab oluliselt kasutusiga. Kõik muud mudelid, välja arvatud spetsifikatsioon φ6, säilitavad otsese asendamise ja uuendamise jaoks samad paigaldusmõõtmed nagu CY1.

• CY3B põhitüüpi minimalistlik struktuur: Sileda silindri silindril puudub reserveeritud kinnituspind ja selle kinnitamiseks on vaja kahe otsaga tugiklambreid. Liuglaud ei ole varustatud sisseehitatud juhtkonstruktsiooniga, seega on välised lineaarsed juhikud või juhtvardad kohustuslikud, et vältida ekstsentrilist koormust ja magnetilist lahtisidumist.

• Standardne kummipuhver ja kiire valikuline spetsifikatsioon: Sisseehitatud kahe otsaga kummist puhvrid neelavad töölööke ja vähendavad sõidumüra stabiilse tavapärase tsüklilise töö tagamiseks. Valikuline X160 kiire spetsifikatsioon toetab maksimaalset töökiirust 1500 mm/s, et kohaneda kõrgsageduslike ja kiiresti muutuvate töötingimustega.

• Mugav magnetlüliti paigaldamine: Eelreserveeritud lüliti sooned silindri korpuse mõlemal küljel ühilduvad D-M9 seeria magnetlülititega, realiseerides paindliku ja täpse reaalajas asendi tagasiside käigu positsioneerimiseks.

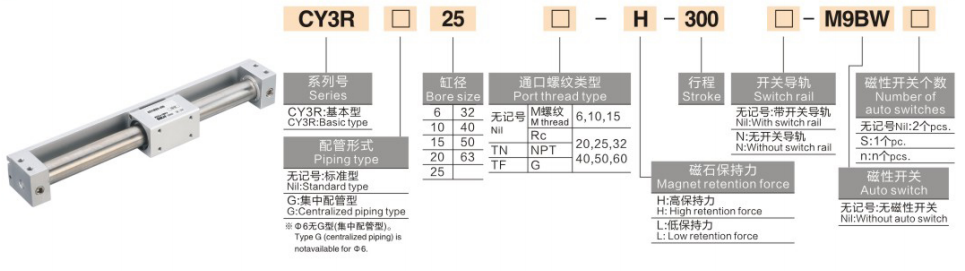

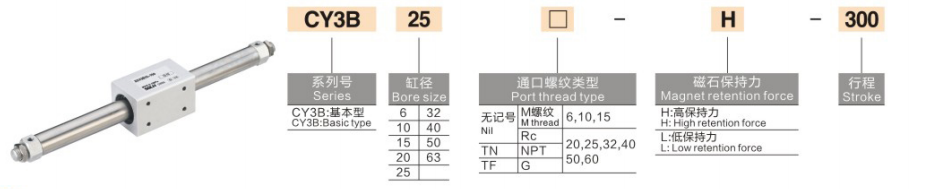

Täielik mudeli kodeerimise reegel

1. Mudeli näited: CY3B20-500 | CY3B40-800-M9PL

2. Standardtellimuse viitenäited

• CY3B20-500: 20 mm ava, käik 500 mm, põhitüüp ilma magnetlülitita

• CY3B40-800-M9PL: 40 mm ava, 800 mm käik, põhitüüp magnetilise asendilülitiga

Tehnilised põhispetsifikatsioonid (20 ℃ standardtingimus)

1 Üldised põhispetsifikatsioonid

• Töörežiim: Kahetoimelise magnetühendusega kontaktivaba jõuülekanne

• Töötav vedelik: Suruõhk (õlivaba töö standard)

• Ümbritsev temperatuur: 5 ~ 60 ℃ (külma keskkond puudub)

• Töörõhu vahemik: 0,12 ~ 0,7 MPa; Tõkestusrõhk: 1,0 MPa

• Töökiirus: 50 ~ 500 mm/s (standard); max 1500 mm/s (valikuline X160 kiire spetsifikatsioon)

• Puhverrežiim: Standardne kahe otsaga kummipuhver

• Magnetiline hoidmisjõud: 19,6 ~ 2450 N (suureneb ava läbimõõduga)

2 võtme jõudlusparameetrite diagramm (@0,5 MPa)

Põhilised konfigureerimise ja valiku juhised

1 Ava suuruse valik koormuse ja tõukejõu järgi

• φ6 ~ φ15 (mikro-light Duty): Sobib koormustele ≤2,5 kg, mõeldud minikomponentide lühitaktiliseks täppisülekandeks elektroonika- ja meditsiiniseadmetes.

• φ20 ~ φ32 (üldine kerge koormus): Sobib 4–10 kg kerge koormusega, ideaalne tavapäraste pika käiguga lükkamiseks ja tõmbamiseks (≤1000 mm) üldistes automatiseeritud tootmisliinides.

• φ40 ~ φ63 (keskmine koormus): Kohaldatav 16–40 kg keskmise koormusega stsenaariumide jaoks, sobib suurepäraselt raskete pika käiguga käsitsemiseks ja kõrgsageduslikuks tsükliliseks tööks toiduaine- ja pakenditööstuses.

2 käigu ja juhtimissüsteemi valik

• Löögivahemik: standardsed käigukatted 50–1000 mm; pikendatud ülipikk käik kuni 5000 mm spetsiaalsete pikamaasõidunõuete jaoks.

• Kohustuslik väline juhtprojekt: CY3B põhitüübil puudub sisseehitatud juhtstruktuur. Välised lineaarsed liugurrööpad või juhtvardad peavad olema varustatud koormuse toetamiseks ja ekstsentrilisest jõu kõrvalekaldest põhjustatud magnetilise lahtisidumise vältimiseks.

• Standardne kinnitusmeetod: Kinnitatud valikuliste kahe otsaga tugiklambritega, millel on riputatud silindri korpus ja kontakthõõrdumine null, tagades stabiilse magnetühenduse töö.

3 Keskkonna ja funktsionaalse konfiguratsiooni valik

• Puhta keskkonna prioriteet: Lekke- ja saastevaba disain kohandub rangete tolmuvabade ja steriilsete töötingimustega toiduaine-, meditsiini- ja elektroonikapooljuhtide tööstuses.

• Kiire töötingimuste uuendamine: Valige valikuline X160 suure kiirusega spetsifikatsioon (max 1500 mm/s), mis on varustatud väliste hüdrauliliste puhvritega, et välistada suure kiirusega löök ja tagada stabiilne töö.

• Täpse asukoha tagasiside: Varustage D-M9 seeria magnetlülititega, et teostada kahe- või mitmepunktilist täpset käigu positsioneerimist ja signaali tagasisidet.

CY3B vs CY3R | Mudeli erinevuste võrdlus

Tüüpilised tööstusliku rakenduse stsenaariumid

• Puhta ruumi materjali ülekanne: Lekkevaba ja tolmuvaba magnetühendusstruktuur sobib ideaalselt materjalide pikamaakäitluseks elektroonika-, pooljuhtide- ja meditsiinitolmuvabades töökodades, saastamata puhast keskkonda.

• Toidu ja jookide pakkimisliinid: Kergesti puhastatava pinnaga roostevabast terasest silindri silinder kohandub hügieeniliste tootmisstandarditega, sobib toiduainete töötlemise seadmetes kergete ja keskmise koormusega toorikute pika käiguga nihutamiseks.

• Varustus Ukse ja katte juhtimine: Varrapikenduskonstruktsioon ei säästa välist ruumi, sobib ideaalselt automatiseeritud seadmete kaitseuste ja varjestuskatete kompaktseks pika käiguga avamiseks ja sulgemiseks.

• Pika käiguga täpne positsioneerimisplatvorm: teeb koostööd väliste ülitäpsete juhtsiinidega, et saavutada stabiilne korduva positsioneerimise täpsus, mis sobib 1–2 m kaugusele täpseks positsioneerimiseks ja koosteliinide tsükliliseks transportimiseks.

• Ruumisäästlik vahetusvarda silindrite jaoks: lahendab pika käiguga (> 500 mm) stsenaariumide puhul traditsiooniliste tugivarda silindrite ruumi hõivamise probleemi, vähendades seadmete paigaldusruumi 50% kompaktse varustuse disaini jaoks.

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse kinnitus: Arvutage nõutav tõukejõud koormuse kaalu alusel ohutusteguriga ≥2. Soovitatavad reeglid: ≤2,5kg → φ15; 4-10 kg → φ32; 16–40 kg → φ63.

2. Käigu spetsifikatsiooni kinnitus: Valige tavapäraste nõudmiste jaoks standardne käik 50–1000 mm; vali laiendatud spetsifikatsioon ülipika käigu jaoks kuni 5000 mm.

3. Funktsionaalse konfiguratsiooni sobitamine: prioriteetne valik puhaste saastevabade töötingimuste jaoks; uuendage X160 suure kiirusega spetsifikatsioonile + hüdrauliline puhver kiireks tööks; lisage D-M9 seeria magnetlülitid reaalajas asukoha tuvastamiseks.

Ühe lause kokkuvõte

     SOLH CY3 seeria magnetühendusega vardadeta silinder on täiustatud CY1 puhta kvaliteediga õlivaba täiturmehhanism, millel on null leke, 5000 mm ülipikk käik, madal käivitusrõhk ja kaks kinnitustüüpi, mis on optimaalne ruumisäästlik pika käiguga lineaarne sõidulahendus kerge ja keskmise koormuse korral puhaste puhastusseadmete jaoks.
