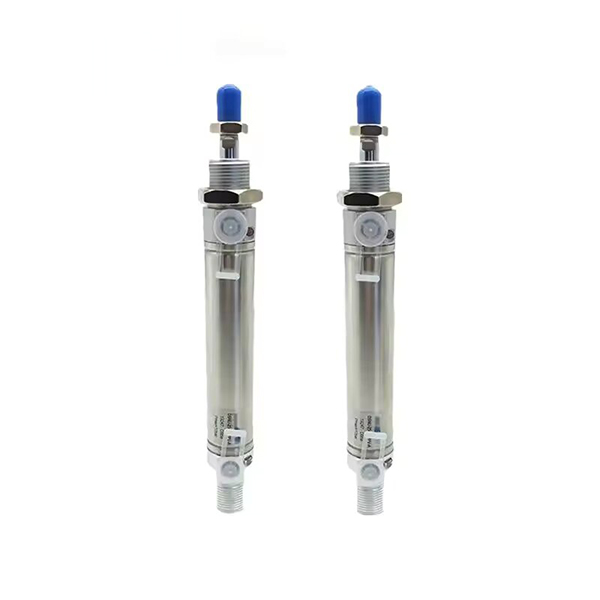

DSNU seeria roostevabast terasest minisilinder | ISO 6432 standardne korrosioonikindel pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

     SOLH DSNU seeria on suure jõudlusega roostevabast terasest mini-pneumaatiline silinder, mis vastab täielikult ISO 6432 ja CETOP RP52P rahvusvahelistele standarditele. See katab läbimõõduvahemiku φ8 kuni φ63 mm, täis SUS304 roostevabast terasest silindritoru ja kolvivarre, isereguleeruva pneumaatilise polsterduse, suurepärase korrosioonikindluse ja ülipika kasutuseaga. Ühildub FESTO DSNU, SMC CM2 ja Airtac MG seeriatega, seda kasutatakse laialdaselt toiduainetes, farmaatsia-, elektroonika-, pakendamis-, tekstiili- ja spetsiaalsetes automatiseeritud stsenaariumides niiske, nõrga happe ja nõrga leelise töötingimustega.

  1.1 Globaalne standard ja täielik vahetatavus

     Toodetud rangelt kooskõlas ISO 6432 ja CETOP RP52P universaalsete tööstusstandarditega, kõik paigaldusmõõtmed ja liidese spetsifikatsioonid on globaalselt ühtsed. See saavutab täieliku vahetatavuse tavapäraste rahvusvaheliste kaubamärkide minisilindritega, toetades standardsete automatiseeritud seadmete ilma modifikatsioonideta asendamist ja partiide uuendamist.

  1.2 Täielik roostevabast terasest korrosioonikindel konstruktsioon

     Kasutatakse esmaklassilist SUS304 roostevabast terasest silindritoru ja kolvivarda, mis on sobitatud sepistatud alumiiniumisulamist otsakatetega. Integreeritud materjalistruktuur tagab suurepärase roostekindla, korrosioonivastase ja ülitugeva jõudluse, kohandudes suurepäraselt karmide keskkondadega, nagu kõrge õhuniiskus, tolm, nõrk hape ja nõrk leelis, ületades oma vastupidavuse palju tavalisi alumiiniumist minisilindreid.

  1.3 Rull-pressitud kindel struktuur

     Professionaalse rull-pressimise tihendustehnoloogia kasutuselevõtt otsakatte ühendamiseks, millel on tihe ja kindel üldine struktuur, suurepärane vibratsioonikindlus ja stabiilne töö. Voolujoonelise ümmarguse sirge kujuga on lihtne struktuur ning mugav igapäevane lahtivõtmine ja hooldus, mis vähendab hilisemaid kasutuskulusid.

  1.4 Mitmekesised liikumise ja lühitüüpi kompaktsed valikud

     • DSNU topeltnäitleja: Kahe otsaga õhu sisselaskeava edasi-tagasi liikumine, kõige universaalsem standardtüüp tavapärase lineaarse automatiseerimise jaoks.

     • DSNU-…-P ühe osatäitja (väljasurumine): vedru väljatõukekonstruktsioon, automaatne pikendamine pärast voolukatkestust ohutuse lähtestamise stsenaariumide jaoks.

     • DSNU-…-R ühe osatäitja (tagasitõmbamine): Vedrutagastusega konstruktsioon, automaatne sissetõmbamine pärast voolukatkestust kaitsvate positsioneerimismehhanismide jaoks.

     • DSNU-…-PPV isereguleeruv padi: Kahe otsaga intelligentne isereguleeruv pneumaatiline puhver, käsitsi reguleerimine pole vajalik, sobib kogu rõhuvahemiku kiireks tööks.

     • DSNU-S lühike tüüp: 35 mm lühem kogupikkus ja 40% kitsam kui standardtüüp, kohandatud ülikitsas ruumis paigaldamise stsenaariumide jaoks.

  1.5 Täiustatud polsterdus- ja vähese hõõrdumisega tihendussüsteem

     Standardvarustuses elastse puhverpadjaga (P) müra ja löögi vähendamiseks; valikuline uuenduslik PPV isereguleeruv õhkpadi, mis kohandub 0,1–1,0 MPa täisrõhuvahemikuga koos automaatse adaptiivse puhverdusega kiireks sagedaseks liikumiseks. Kahesuunalise madala hõõrdumisega komposiittihendi ja sisseehitatud õlihoiusoonega varustatud silindril on ülimadal käivitusrõhk, stabiilne õlivaba töö ja üle 8 miljoni tsükli.

  1.6 Magnetilise induktsiooni täppiskonfiguratsioon

     Valikuline sisseehitatud magnetrõngas (A-kood) ühildub FESTO SMT ja SMC M9B seeria magnetlülititega, realiseerides reaalajas täpse kolviasendi tuvastamise ja PLC signaali ühendusjuhtimise, toetades automatiseeritud tsükli positsioneerimist ja intelligentset jälgimist.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

 1. Tüüpiline mudeli struktuur: DSNU25-100-PPV-A-MQ

  2. Standardtellimuse näited

     • Kahe toimega PPV padjaga magnetmudel: DSNU32-75-PPV-A-MQ (32 mm ava, käik 75 mm, külgmine äärikkinnitus, magnetvarustusega)

     • Lühikese tüüpi kahetoimelise elastse padjaga mudel: DSNU-S20-50-P-A (20 mm ava, 50 mm käik, ülikompaktne lühike korpus, magnetvarustusega)

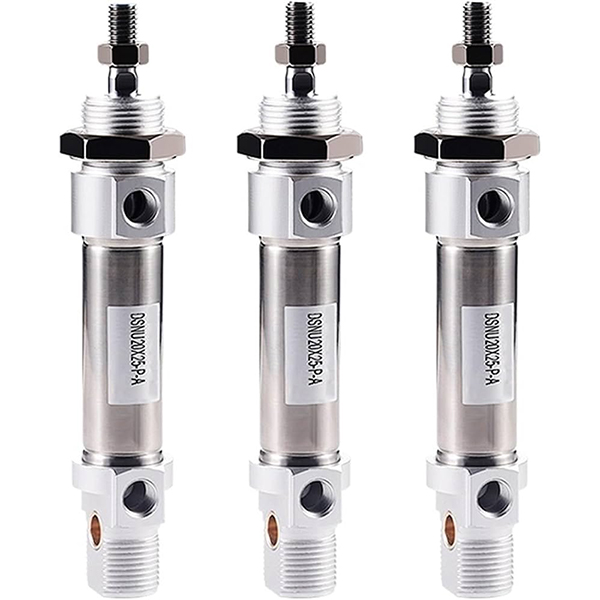

     • Ühe osatäitja kevadise tagasituleku mudel: DSNU16-30-R-P-A (16 mm ava, käik 30 mm, vedru lähtestamine, magnetiga)

3. Tehnilised põhiparameetrid (standardtüüp)

4. 0,5 MPa teoreetiline tõukejõu ja pinge võrdlustabel (ühe vardaga)

  4.1 Double Acting (DSNU) jõudlusandmed

  4.2 Ühekordse toimega (DSNU-R Spring Return) jõudlusandmed

5. Paigaldusvormid ja tuletismudelid

  5.1 Mitmekülgsed universaalsed paigaldusmeetodid

     • MQ külgmine pordi äärik: Standardne äärikuga fikseeritud kinnitus külgmise õhu sisselaskeavaga, kõige universaalsem tüüp tavapärase automaatika paigutuse jaoks

     • MA aksiaalne pordi äärik: Aksiaalne õhu sisselaskeava disain, mis on spetsiaalselt kohandatud piiratud aksiaalse paigaldusruumi jaoks

     • MH otsene kinnitus: Otsakatte otsekinnitusstruktuur, üliõhuke korpus kitsasse ruumi paigaldamiseks

     • KP kinnitusüksus: Sisseehitatud lukustusfunktsioon suvalise käigupositsiooni fikseerimiseks ja nihkevastaseks positsioneerimiseks

     • FA/FB eesmine/tagumine äärik: Eesmine ja tagumine tasapinnaline äärikkinnitus, mis sobib täielikult ISO-standardi kinnitustarvikutega

  5.2 Tuletisinstrumentide põhiseeria

     • DSNU standard: Universaalne kahetoimeline elastse või õhkpuhvriga tüüp üldiseks automatiseerimiseks

     • DSNU-S lühike tüüp: Kompaktne lühendatud korpus, eksklusiivne ülikitsas ruumis paigaldamise stsenaariumide jaoks

     • DSNU-…-P/R ühetoimeline: Vedru väljatõuke / vedrutagastus ühe toimega mudelid töötingimuste turvalisuse taastamiseks

     • DSNU-…-PPV isereguleeruv padi: intelligentne adaptiivne puhverdus, eelistatud kiireks sagedaseks tsükliliseks tööks

6. DSNU vs CM2 vs MG valiku võrdlus

7. Kolmeastmeline kiirvalikujuhend

     1. Puurava valik: Valige sobiv ava suurus vastavalt tegelikule koormuse kaalule, jätke rohkem kui 50% ohutusvaru. Eelistage DSNU seeriat kiire töö, korrosioonikindluse ja rahvusvaheliste standardite vastavuse tagamiseks.

     2. Löögi valik: tegelik töökäik pluss 10–20 mm ohutusvaru; järgige standardseid käigupiiranguid: kahetoimeline ≤500mm, ühetoimeline ≤150mm.

     3. Funktsionaalne konfiguratsioon: Valige kiireks tööks (>500 mm/s) PPV isereguleeruv õhkpadi; kitsa paigaldusruumi jaoks vali DSNU-S lühike tüüp; match Magnetrõngas + SMT/M9B lülitid automaatseks asukoha tuvastamiseks.

Ühe lause kokkuvõte

     SOLH DSNU ISO 6432 roostevabast terasest minisilindril on täielikult korrosioonikindel roostevabast terasest konstruktsioon, isereguleeruv intelligentne puhverdus, õlivaba pikaealisus ja mitmekesised paigaldusvõimalused, mis toimib kõrgetasemelise universaalse minisilindri lahendusena toidu-, farmaatsia-, elektroonika- ja karmi keskkonna automaatikaseadmete jaoks.
