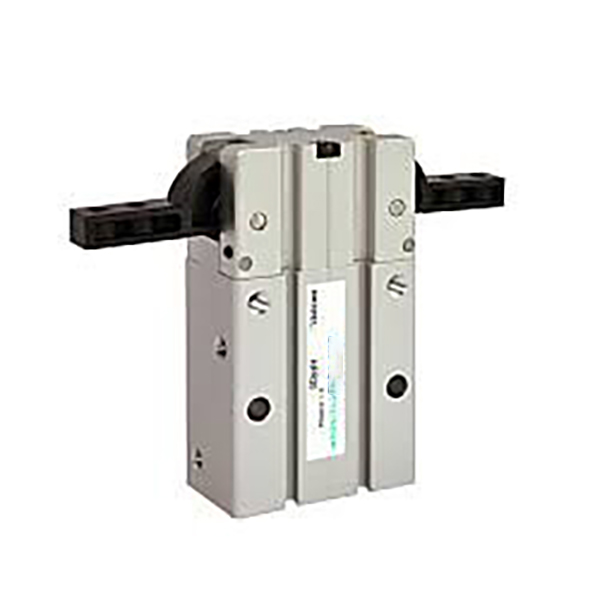

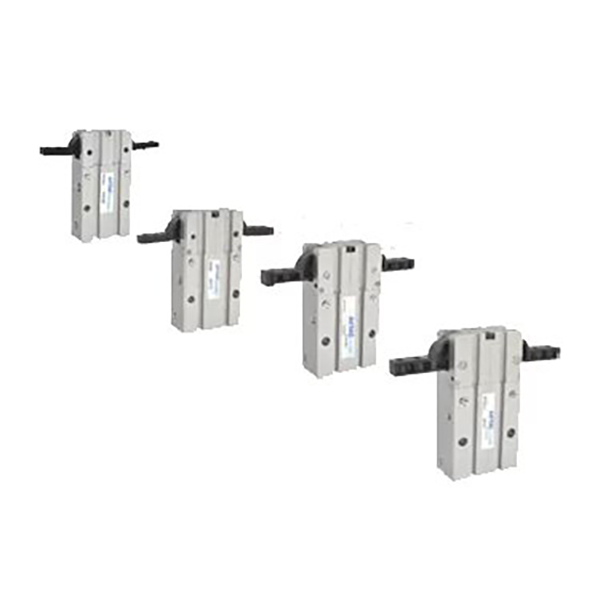

HFR-seeria 180° pöördega laia avanemisega pneumaatiline haarats

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH HFR-seeria on pöördhoovastikuga 180° laia avanemisega 2-lõualine pneumaatiline haarats. Põhitugevused: täielik 180° lõuaava maksimaalse kliirensi tagamiseks, suurepärane mehaaniline vältimisvõime, kolm universaalset kinnituspinda, integreeritud tolmukindel konstruktsioon ja eelpaigaldatud püsimagnet. See on tavaline täiturmehhanism kerge koormusega jaamade jaoks, mis nõuavad suurt pöörderuumi, et kõrvaldada valimise ja asetamise häired ja laiaulatuslik tooriku haaramine.

Põhistruktuur ja tööomadused

     -- Tööpõhimõte: kolb surub pöördhoovastiku komplekti, et kasutada kahte lõua pöörleva liikumise jaoks. Ühe lõua pöördenurk ulatub 90°-ni, lõuad moodustavad täielikult avatuna sirge joone, et maksimeerida vältimisruumi.

     -- Tegevusomadused: Standardne kahekordne toime; õhuvarustus klambriks, vastupidine õhk avamiseks. Maksimaalne avanemisnurk 180°±2°, ülesulgemisnurk -2°~-5° stabiilseks positsioneerimiseks.

     -- Tolmu- ja kulumiskaitse: optimeeritud tolmukindel struktuur lõualuu osas tolmuses keskkonnas. Metallist eraldusplaadid isoleerivad hõõrdpinnad, et vähendada hõõrdumist ja pikendada kasutusiga.

     -- Paindlik paigaldus: kolm kinnituspinda (külg/alumine/tagumine). Tihvtide avade määramine alumisel alusel parandab kokkupaneku täpsust ja korduva positsioneerimise järjepidevust.

     -- Anduri ühilduvus: püsimagnet, mis on varustatud kõigi spetsifikatsioonidega. Ringikujulised anduri sooned külgseintel toetavad CMSH/DMSH(S) magnetlülitite otsest paigaldamist ilma lisaklambriteta.

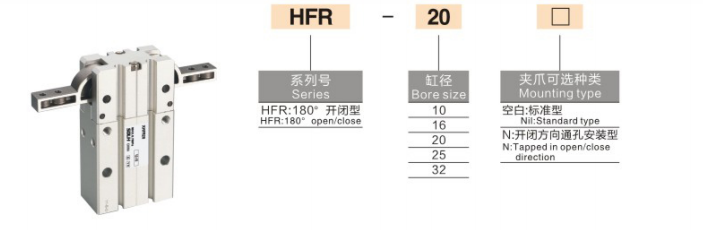

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: HFR20N+2CMSH

   2. Standardtellimuse viitenäited

     -- HFR16: Ava 16, kahekordse toimega põhimudel ilma magnetlülitita

     -- HFR25N: Ava 25, läbiva auguga paigaldusversioon

     -- HFR32+2CMSH: ava 32, varustatud kahe CMSH magnetlülitiga

Universaalsed põhitehnilised spetsifikatsioonid (topelttoimega @0,5 MPa)

Põhilised konkurentsieelised

   1. 180° ülilai avamine täielikuks mehaaniliseks vältimiseks

     -- Lõuad joonduvad täiskäigul sirgjooneliselt, pakkudes maksimaalset kliirensit töödeldava detaili interferentsi probleemide lahendamiseks, mis on ideaalne sügavate õõnsuste ja kitsa avanemise komponentide valimiseks.

   2. Kerge ja tõhus pöördühenduse struktuur

     -- Lihtsustatud ühenduskonstruktsioon vähendab kehamassi 15% võrreldes samaväärsete paralleelsete haaratsitega, kiire reageerimine, mis sobib kõrgsageduslike kerge koormusega tsüklite jaoks.

   3. Tolmukindel ja kulumiskindel karmides töökoja tingimustes

     -- Spetsiaalne lõualuu tihend hoiab ära prahi sissepääsu; hõõrdumisvastased metalliseparaatorid tagavad tsükli eluea ≥5 miljonit korda.

   4. Kolmepoolne paigaldus pluss asukohatihvtid lihtsaks kasutuselevõtuks

     -- Mitmesuunalised kinnitusavad koos alumiste tihvtidega võimaldavad kiiret tsentreerimist ja järjepidevat korduvat positsioneerimist keeruka tööriistapaigutuse jaoks.

   5. Sisseehitatud magnet, valmis anduri paigaldamiseks

     - Standardne integreeritud püsimagnet ja spetsiaalsed liugusooned välistavad täiendavad kinnitusdetailid, säästes komponentide kulusid ja kokkupanekuaega.

Paigaldusvormid ja tüüpilised tööstuslikud rakendused

   1. Paigaldusvalikud

   -- Küljekinnitus: horisontaalne laia avanev haarats laia suurusega tooriku teisaldamiseks koosteliinidel

   -- Alumine kinnitus: vertikaalne tõstmine pluss liikumise vältimine sügava õõnsusega vormimiseks ja konteinerite korjamiseks

   -- Tagumine kinnitus: külgmised vabad käepidemed kinnistes jaamades, mis on altid mehaanilistele häiretele

   2. Tüüpilised rakendusstsenaariumid

     -- 3C ja elektroonika: haaravad mobiilsed keskmised raamid, akupesad ja suured plastkorpused

     -- Autode komponendid: lambikestade, sisepaneelide ja suurte kummiosade teisaldamine

     -- Pakendamine ja logistika: suurte kastide, kaubaaluste ja kottidesse pakitud materjalide komplekteerimise vältimine

     -- Üldine automatiseerimine: laadimis-/mahalaadimis-, käibe- ja kogumisjaamad, mis nõuavad 180° liikumisruumi

Kolmeastmeline kiire valiku juhend

   1. Ava valik töödeldava detaili massi ja haardemomendi alusel

     -- 10 ≤0,5kg；16 =0,5-1kg；20 =1-2kg；25 =2-3kg；32 =3-5kg. Reserv ≥30% ohutusvaru.

   2. Kiigelkäigu kinnitus

     -- Valige HFR, kui on vaja täielikku 180° kliirensi vältimist; valige MHW2, kui ainult lainurkkinnitus ilma tõsiste häireteta.

   3. Konfiguratsiooni sobitamine

     -- PLC blokeeringu juhtimine: paigaldage kaks CMSH-lülitit, et jälgida täielikult avatud ja suletud olekut.

     -- Paigaldusnõue: standardversioon koos tihvtidega põhja positsioneerimiseks; valige läbiva augu paigaldamiseks järelliide N.

Ühe lause kokkuvõte

     SOLH HFR-pöördtüüpi 180° laiuse avanemisega pneumaatiline haarats kasutab hoova pöördemehhanismi, millel on täielik 180° lõuavahe, kolmepoolne kinnitus, tolmukindel konstruktsioon ja sisseehitatud magnet; eelistatud kerge koormusega täiturmehhanism automatiseeritud korjamis-ja-paigaldamiseks, suurt mehaanilist vältimisruumi nõudvates pöördejaamades 3C-s, autotööstuses ja pakendamisseadmetes.
